本标准规定了TZ型立式振动离心机的产品分类、技术要求、试验方法、检验规则、标志、标签、使用说明书、包装、运输及贮存。本标准适用于TZ 型立式振动离心机(以下简称离心机)。该产品主要用于选煤厂进行粒度为0.5~75.0 mm 煤的脱水，也可用于其它物料的水分分离。 JB/T 7893.1-1999 立式振动离心机 JB/T7893.1-1999 标准下载解压密码：www.bzxz.net

ICS73.120

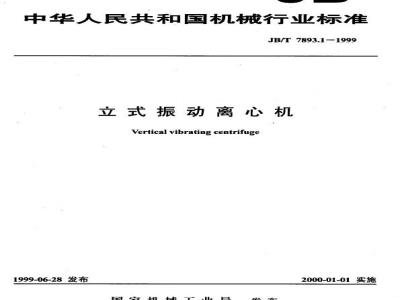

中华人民共和国机械行业标准
JB/T7893.1-1999
立式振动离心机
Verticalvibrating centrifuge1999-06-28发布
国家机械工业局
2000-01-01实施
JB/T7893.11999
本标准是对JB/T789395《TZ立式振动离心机》进行的修订。本标准与JB/T7893—95相比，主要技术内容改变如下：基本参数中的筛网大端直径统一为筛网大端外径，筛网缝隙、产品外在水分、处理量三项指标从单一值改为范围；
补充了有关型式检验的内容。
本标准自实施之日起，代替JB/T7893—95。本标准由全国矿山机械标准化技术委员会提出并归口。本标准负责起草单位：中信重型机械公司。本标准主要起草人：徐桦、张学寒、夏新潮、黄丽达、黄嘉琳。本标准于1985年6月首次发布为GB6065—85，1996年4月调整为JB/T7893—95。范围
中华人民共和国机械行业标准
立式振动离心机
Vertical vibrating centrifugeJB/T7893.1—1999
代替JB/T7893—95
本标准规定了T乙型立式振动离心机的产品分类、技术要求、试验方法、检验规则、标志、标签、使用说明书、包装、运输及贮存。本标准适用于TZ型立式摄动离心机（以下简称离心机。该产品主要用于选煤厂进行粒度为0.5~75.0mm煤的脱水，也可用于其它物料的水分分离。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191--1990
GB/T 63881986
GB/T 9969.1—1988
GB/T 13306—1991
JB/T 1604-1998
JB/T 5000.12—1998
JB/T 7893.2—1999
3产品分类
3.1型式
包装储运图示标志
运输包装收发货标志
工业产品使用说明书总则
矿山机械产品型号编制方法
重型机械通用技术条件涂装
立式振动离心机用筛网
离心机为立式、振动卸料型离心机。结构如图1所示。国豪机械工业局1999-06-28批准2000-01-01实施
3.2型号
JB/T7893.1—1999
1回转电动机：2—机壳：3—筛栏：4筛网：5—大带轮：6—偏心轴箱；7—振动电动机图1
产品型号表示方法应符合JB/T1604的规定。Z
3.3基本参数
筛网大端外径，dm
离心脱水机
离心机基本参数应符合表1的规定。表1
基本参数
筛网大端外径
筛网高度
筛网半锥角
筛网缝院
筛网转速
筛网频率
筛网报幅
电动机
电动机
电动机
基本参数
入料粒度为6.0-75.0mm
人料粒度为0.5~50.0mm
人料粒度为0.5~13.0mm
入料粒度为6.0~75.0mm
入料数度为0.5-50.0mm
人料粒度为0.5~13.0mm
JB/T7893.11999
表1（完）
2.0%~5.0%
2.5%~7.0%
7.0%-9.0%
1人料水分≤30%，主要用于精煤脱水，也可用于中煤脱水。150~180
110140
2.5%~7.0%
7.0%~9.0%
260290
210-240
160~190
2产品外在水分、处理量与物料的性质、整度组成有关，但主要取决于人料中的煤泥含量。人料中小于0.5mm的粒度级含量≤10%，产品外在水分一般在2.0%~9.0%之间。4技术要求
4.1离心机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。4.2凡本标准未规定的一般技术要求，应符合有关标准的规定。4.3离心机的人料必须连续并且均匀，被处理物料的粒度及表面水分应符合表1的规定。离心机的安装应符合以下要求：4.4
a）离心机只受基础减振垫约束，与产品配套的人料管、集水管、排料槽和导线等不允许与产品刚性连接：
b）离心机必须接有地线：wwW.bzxz.Net
c）离心机安装好后，基础减振垫高度为140~160mm，各减振垫间高度应尽量一致；d）离心机应转动灵活、平稳，无异常现象；e）离心机润滑油应为N68工业齿轮油（硫磷型）；f）润滑系统应工作正常，无漏油现象；）离心机空载时噪声应不超过95dB（A）h）基础减振垫处的基础振幅应不大于0.1mm；）
偏心轴箱的轴承处温度应不高于82℃。4.5控制电路应符合下列要求：
JB/T 7893.1—1999
a）油泵电动机启动后，国转电动机和振动电动机可以单独启动。回转电动机和振动电动机还应与压力继电器连接；
b）压力继电器调到大于或等于0.025MPa时，离心机可启动：小于或等于0.01MPa时，离心机自动停止转动。
4.6筛栏松紧度应符合下列要求：a）回转电动机关闭后，筛栏惯性旋转时间：TZ-12不得大于100s，TZ-14不得超过180s至3005；b）当筛栏处于静止状态时，克服筛栏惯性静止力（在紧固筛网的螺钉处，沿切线方向的拉力）：TZ-12应不小于84.37N，TZ-14应不小于68.67N。4.7主要零件的技术要求：
a）偏心壳体的材质性能应不低于42CrMo，两孔Φ64H6的同轴度公差为Φ0.02mm，两孔@215M6对孔@95H9的中心线垂直度公差为0.05mm：b）偏心轴的轴径±75k5对Φ75m6的同轴度公差为$0.02mm，轴的偏心距为1.5.13mm；c）铰链销轴的材质抗拉强度α=1589N/mm2，心部硬度为45~50HRC，氮化层深度为0.1250.25mm，表面硬度为60~63HRC，轴径Φ50h5d）铰链销轴村的两外圆对内孔的同轴度公差为0.02mm；e）机壳支座之间的高低差应不大于3mm；f）筛网应符合JB/T7893.2的有关规定；g）离心机外露非加工表面的涂漆应符合JB/T5000.12的规定。4.8产品成套供货范围：
a）全套机械部分；
b）随机工具。
5试验方法及检验规则
5.1离心机须由制造厂质量检验部门检验合格后才能出厂，出厂时应附有证明产品质量合格的文件。5.2离心机出厂前，要进行4h空负荷试车，并应达到如下要求：a）回转与振动部分应符合4.4的要求；b）润滑系统应符合4.4f）的要求：c）高心机噪声用ND2型精密声级计（A）测量，其值应符合4.4g）的要求：d）基础振辐用ND2型精密声级计附加测操装置测量，其值应符合4.4h）的要求；e）偏心轴箱的轴承处温度，用半导体点温计在振动轴的轴承盖处测量，其值应符合4.4i）的要求：
f）筛栏松紧度，用弹簧秤和秒表测量，其值应符合4.6的要求。5.3有下列情况之一时应进行型式检验：a）新产品或老产品转厂生产进行鉴定时；b）当产品设计、结构、工艺或材料有重大修改且影响产品性能时；c）产品长期停产后，恢复生产时：d）出厂检验的结果与上次检验变化很大时；4
JB/T7893.1—1999
e）国家质量检验机构提出型式检验要求时。5.4型式检验的项目应包括本标准的全部要求。5.5型式检验应从出厂检验合格的产品中抽取一台进行。如检验不合格，应重新调整并加倍抽取进行检验。
6标志、标签和使用说明书
6.1离心机应在明显处固定产品标牌，其型式、尺寸应符合GB/T13306的规定，并应标明下列内容：a）制造厂名称；
b）产品名称、型号：
c）产品出厂日期、编号。
6.2离心机应编写产品使用说明书，其内容应符合GB/T9969.1的规定。6.3离心机的包装标志应符合GB/T6388和GB191的规定。7包装、运输及贮存
7.1高心机可分为棵装和封闭包装。7.2心机主机采用裸装，外露加工面涂防锈油，外露管接头和电动机用塑料布包扎，入料口覆盖。7.3润滑装置、基础减摄垫、随机工具和随机技术文件应放入木箱。随机技术文件包括：a）装箱清单及成套发货表；
b）产品合格证或质量证明书；
c）产品安装使用说明书；
d）安装图。
7.4产品发货标志及包装木箱外壁应符合6.3的规定，并应注明如下内容：a）产品名称和型号：
b）制造厂名称、出厂编号和日期：c）合同编号和包装编号：
d）收发货地址和单位名称；
e）净重、毛重、外形尺寸；
f）重心、起吊线、储运图示标志。7.5产品包装应符合水、陆运输要求。7.6产品贮存应有防雨设施。
