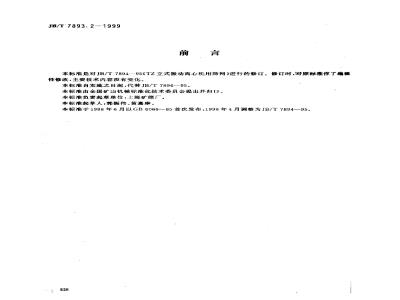

标准图片预览
标准内容
JB/T 7893.2--1999
本标准是对JB/T7894一95《TZ立式振动离心机用筛网》进行的修订。修订时，对原标准作了编辑性改，主要技术内容没有变化。本标准自实施之日起，代替JB/T7894--95。本标准由全国矿山机械标准化技术委员会提出并归口。本标准负责起草单位：上海矿筛厂。本标准起草人：郭振伟、黄嘉琳。本标准于1986年6月以GB6066--85首次发布，1996年4月调整为JB/T7894—95528
1范围
中华人民共和国机械行业标准
立式振动离心机用筛网
Screen of vertical vibrating centrifugeJB/T7893.2—1999
代替JB/T7894-95
本标推规定了立式振动离心机用筛网的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于TZ-12和TZ-14型立式振动离心机用筛网。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191-1990包装储运图示标志
GB/T1804—1992一般公差线性尺寸的未注公差3产品分类
3.1型式
筛网为焊接式结构。
3.2＇产品型号
筛网大端直径，dm（取整数）
振动离心机
3.3基本参数和尺寸
3.3.1筛条的截面为楔形，条背宽度为3.2mm，高度为4.6mm。3.3.2基本尺寸应符合表1的规定。表1
L2S-14
大端外径
国家机械工业局1999-06-28批准半锥角
筛网高度
筛缝规格
0. 5~~1. 0
2000-01-01实施
4技术要求
JB/T 7893.2---1999
4.1筛网应符合本标准的要求，并按经规定程序批准的生产图样及完整的工艺文件制造。4.2筛网所有焊接处必须牢固，不得有漏焊、裂纹和气孔等缺陷，并清除焊渣。4.3筛网表面拼接处应圆滑过和平整，工作表面的粗糙度应不大于Ra12.5μm，相邻两筛条工作表面高度差应不大于0.1mm。
4.4筛网的筛缝偏差应符合表2的规定。表2
筛缝基本尺寸bzxZ.net
三80%的筛缝
0. 50~~ 0. 75
>0. 75~~1. 00
筛缝偏差
≤10%的筛缝
4.5筛网的其他尺寸应符合GB/T1804中的V级要求。≤10%的筛差
4.6筛网应进行静平衡校验，L.ZS-12型筛网的静不平衡力矩不大于0.055N·m，LZS-14型筛网的静不平衡力矩不大于0.110N·m。
4.7筛网除不锈钢材料外，凡配合的加工面均应涂防锈油，其余涂防锈漆。5试验方法与检验规则
5.1筛网焊接外观质量目测检查，焊点强度按材料理化试验记录检查。5.2筛网的几何尺寸用刻度值为1mm常规量具测量。5.3筛网工作面粗糙度用目测检查。5.4筛网的筛缝偏差用塞尺测量，每只筛网检查对称两块筛面，每块筛面取上、下两段，每段连续检查100条筛缝，检查结果应符合表2的规定。5.5相邻筛条的工作面高度差用干分表测量。5.6筛条工作面粗糙度用目测检查。5.7每只筛网需经制造厂质量检验合格方可出厂，出厂时应附有产品合格证。5.8出厂检验的内容：
a）筛网几何尺寸；
b）筛缝偏差；
c）焊接质量；
d）筛网表面质量；
e）静不平衡力矩。
6标志、包装、运输和贮存
6.1每只筛网须挂好产品合格证，并在上圈端面打好钢印，注明以下内容：a）产品型号；
b）出厂编号；
c）制造厂名称。
6.2筛网应用木箱包装，箱内应衬有防水材料。包装应符合水运或陆路运输的要求。530
JB/T 7893.2---1999
包装箱的贮运图示标志应符合GB191的规定，文字标志应包括以下内容：6.3
a）发货站名和发货单位名称；
b）收货站名和收货单位名称；
c）产品名称和数量；
d）毛重、净重：
e）运货编号。
6.4筛网应贮存于干燥、无腐蚀的场所。531
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
