标准号： GB/T 242-1997
中文名称：金属管 扩口试验方法
标准类别：国家标准(GB)
标准状态：已作废
发布日期：1997-01-01
实施日期：1998-05-01
作废日期：2008-02-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：79633
标准分类号
标准ICS号：冶金>>金属材料试验>>77.040.10金属材料力学试验
中标分类号：冶金>>金属理化性能试验方法>>H23金属工艺性能试验方法
出版信息
出版社：中国标准出版社
书号：155066.1-14809
页数：平装16开， 页数：6， 字数：8千字
标准价格：8.0 元
出版日期：2004-03-29
相关单位信息
复审日期：2004-10-14
起草单位：钢铁研究总院
归口单位：全国钢标准化技术委员会
发布部门：国家技术监督局
主管部门：中国钢铁工业协会
标准简介
本标准规定了金属管扩口试验方法的原理、符号、试样、试验设备、试验程序、试验结果评定和试验报告。本标准适用于外径不超过150mm(有色金属管不超过100mm)，管壁厚度不超过10mm的圆形横截面金属管扩口塑性变形能力的测定。 GB/T 242-1997 金属管 扩口试验方法 GB/T242-1997 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
GB/T242

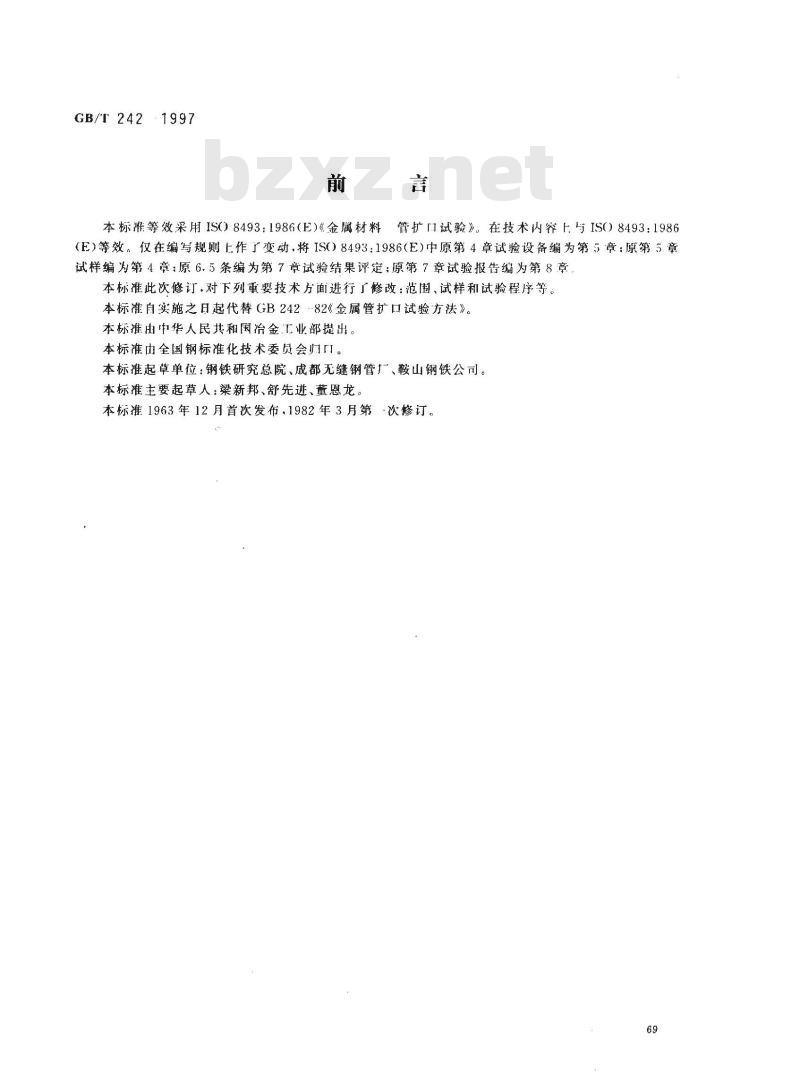

管扩『试验》。在技术内容上与IS08493：1986本标准等效采用IS0）8493：1986（E)《金属材料（E）等效。仅在编写规则七作了变动，将IS8493：1986（E）中原第4章试验设备编为第5章：原第5章试样编为第4章：原6.5条编为第7章试验结果评定：原第7章试验报告编为第8章本标准此次修订，对下列重要技术方面进行了修改：范围、试样和试验程序等。本标准自实施之日起代替GB24282《金属管扩口试验方法》。本标准出中华人民共和国治金工业部提出。本标准由全国钢标准化技术委员会归。本标准起草单位：钢铁研究总院、成都无缝钢管厂、鞍山钢铁公司。本标准主要起草人：梁新邦、舒先进、董恩龙。本标准1963年12月首次发布，1982年3月第次修订。
GB/T 242

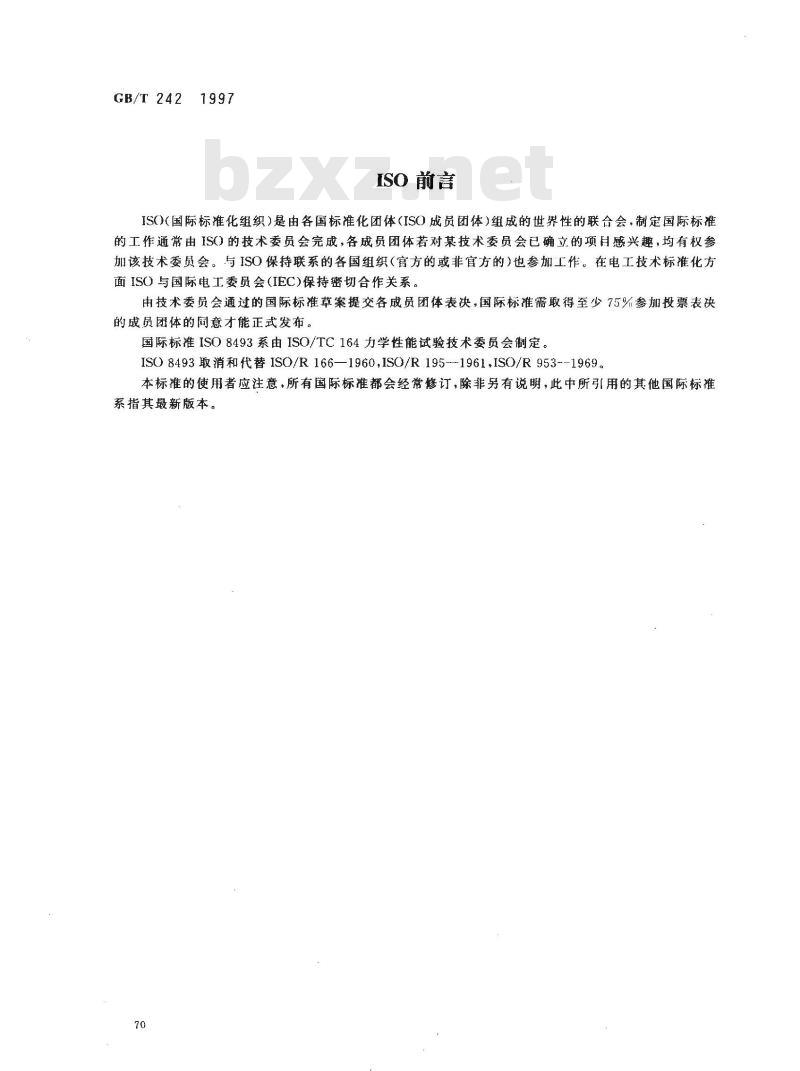

ISO前言
ISO（国际标准化组织）是由各国标准化团体（ISO成员团体）组成的世界性的联合会，制定国际标准的工作通常由ISO）的技术委员会完成，各成员团体若对某技术委员会已确立的项目感兴趣，均有权参加该技术委员会。与ISO保持联系的各国组织（官方的或非官方的)也参加工作。在电工技术标准化方面ISO与国际电工委员会（IEC)保持密切合作关系。由技术委员会通过的国际标准草案提交各成员团体表决，国际标准需取得至少75%参加投票表决的成员团体的同意才能正式发布国际标准ISO8493系由ISO/TC164力学性能试验技术委员会制定。ISO8493取消和代替ISO/R 166—1960,ISO/R195-1961,ISO/R 953--1969。本标准的使用者应注意，所有国际标准都会经常修订，除非另有说明，此中所引用的其他国际标准系指其最新版本。

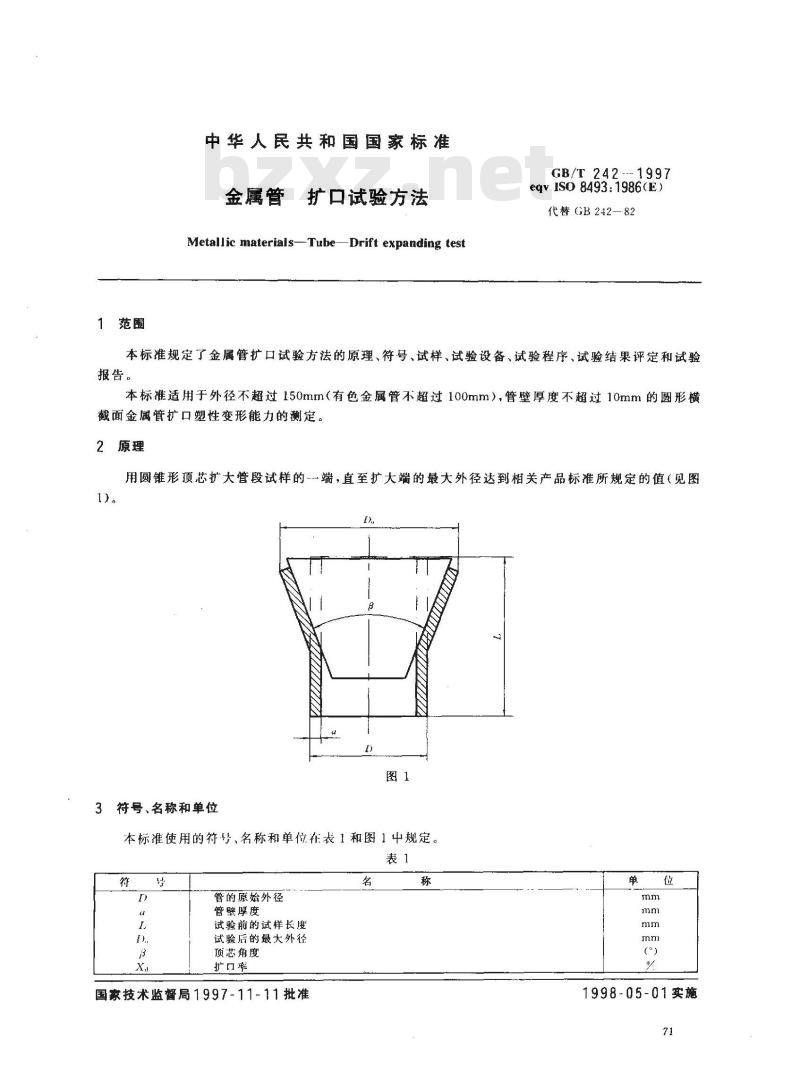

1范围
中华人民共和国国家标准
金属管
扩口试验方法
Metallic materials--TubeDrift expanding testGB/T242---1997
eqvISO8493:1986(E)
代替GB242—82
本标准规定了金属管扩口试验方法的原理、符号、试样、试验设备、试验程序、试验结果评定和试验报告。
本标准适用于外径不超过150mm（有色金属管不超过100mm），管壁厚度不超过10mm的圆形横截面金属管扩口塑性变形能力的测定。2原理
用圆锥形顶芯扩大管段试样的--端，直至扩大端的最大外径达到相关产品标准所规定的值（见图1。
3符号、名称和单位
本标准使用的符号、名称和单位在表1和图1中规定。表1
管的原始外径
管壁厚度
试验前的试样长度
试验后的最大外径
顶芯角度
扩口率
国家技术监督局1997-11-11批准名
1998-05-01实施

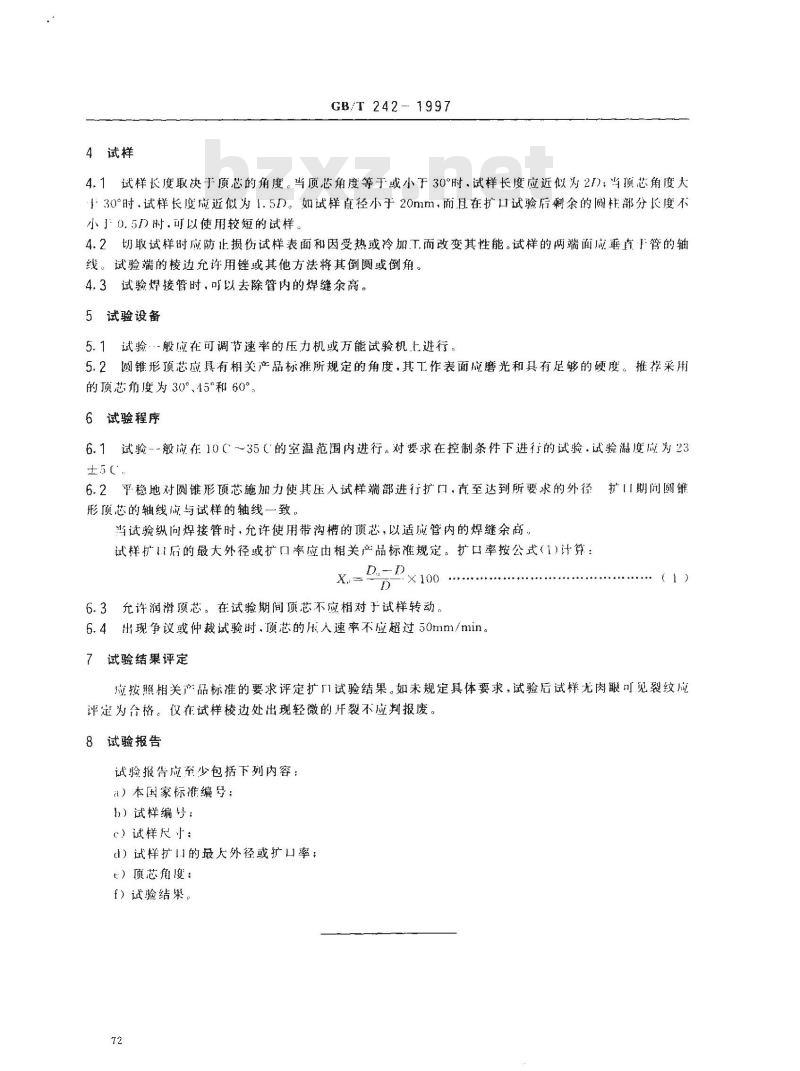

4试样
GB/T 242-- 1997
4.1试样长度取决于顶芯的角度。当顶芯角度等于或小于30°时，试样长度应近似为21)；当顶芯角度大下30°时，试样长度应近似为1.5D。如试样直径小于20mm，而且在扩口试验后剩余的圆柱部分长度不小于0.5D时，可以使用较短的试样4.2切取试样时应防止损伤试样表面和因受热或冷加工.而改变其性能。试样的两端面应垂直下管的轴线。试验端的棱边允许用锉或其他方法将其倒圆或倒角。4.3试验焊接管时，可以去除管内的焊缝余高。5试验设备
5.1试验·-般应在可调节速率的压力机或万能试验机上进行5.2阅锥形顶芯应具有相关产品标谁所规定的角度，其工作表面应磨光和具有足够的硬度。推荐采用的顶芯角度为30°、45°和60°6试验程序
6.1试验-~般应在10（35（的室温范围内进行。对要求在控制条件下进行的试验，试验温度应为23（
6.2平稳地对圆锥形顶芯施加力使其压入试样端部进行扩口，直至达到所要求的外径扩期间圆锥形顶芯的轴线施与试样的轴线一致。当试验纵向焊接管时，允许使用带沟槽的顶芯，以适应管内的焊缝余高，试样扩！1后的最大外径或扩口率应由相关产品标准规定。扩口率按公式（1)计算：X,=
6.3允许润滑预芯。在试验期间顶芯不应相对于试样转动。6.4出现争议或仲裁试验时，顶芯的压人速率不应超过50mm/min。7试验结果评定
（1）
应按照相关产品标准的要求评定扩试验结果。如未规定具体要求，试验后试样无肉眼可见裂纹应评定为分格。仅在试样棱边处出现轻微的开裂不应判报废。8试验报告
试验报告应至少包括下列内容：a）本国家标准编号：
h）试样编号：www.bzxz.net
）试样尺：
d）试样扩的最大外径或扩口率；t）顶芯角度：
f）试验结果。
