本标准规定了纸和纸板经规定时间浸水后的抗张强度的测定法，并以此衡量纸或纸板的湿强度。本标准适用于各种有湿强度要求的纸和纸板。 GB/T 465.2-1989 纸和纸板按规定时间浸水后抗张强度的测定法 GB/T465.2-1989 标准下载解压密码：www.bzxz.net

中华人民共和国国家标准
纸和纸板按规定时间
漫水后抗张强度的测定法
Paper and board-Determination oftensile strength after immersion in water本标准参照采用ISO3781《纸和纸板一1主题内容与适用范围
GB/T 465.2—1989
一按规定时间浸水后抗张强度的测定》。本标准规定了纸和纸板经规定时间漫水后的抗张强度的测定法，并以此衡量纸或纸板的湿强度。本标准适用于各种有湿强度要求的纸和纸板。2引用标准
GB/T450纸和纸板试样的采取
GB/T453纸和纸板抗张强度的测定法（恒速加荷法）GB/T10739纸浆、纸和纸板试样处理和试验的标准大气3定义
3.1按规定时间浸水后抗张强度
在规定的试验条件下，经水浸溃一定时间后，纸或纸板断裂前所能承受的最大张力。3.2按规定时间浸水后抗张强度保留率在规定的试验条件下，经水浸溃一定时间后，相同纸或纸板浸水后与浸水前抗张强度的百分比。4仪器及水
4.1抗张力试验机采用符合GB/T453规定的仪器。4.2水盘：足以使试样完全浸人水中的瓷盘。4.3水：使用蒸馏水或脱离子水。5试样采取、制备和处理
试样按GB/T450规定采取。
5.2按GB/T453关于试样制备的有关条款制备。5.3湿态试验不用进行温湿处理，如果需要测定漫水后湿强度保留率或湿态试验漫水时间少于1h的样品，则要对进行干态试验的纸条按GB/T10739之规定进行处理，并在这个条件下试验。6试验步骤
6.1浸水根据产品标准
规定温度之水中，待到达
国家技术监督局1989-1bzxZ.net
B/T10739中
表面的水。
19-12-01实施
GB/T 465.2—1989

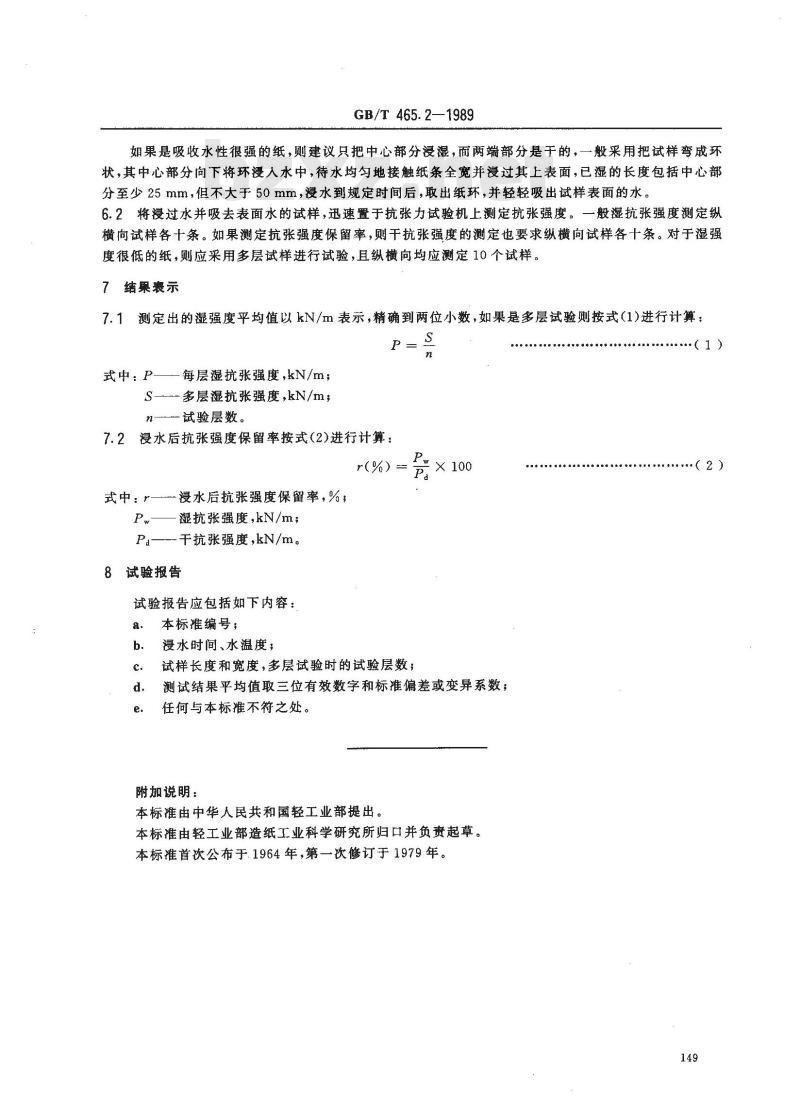

如果是吸收水性很强的纸，测建议只把中心部分浸湿，面两端部分是干的，一般采用把试样弯成环状，其中心部分向下将环没人水中，待水均勺地接触纸条全宽并浸过其上表面，已湿的长度包括中心部分至少25mm，但不大于50mm，浸水到规定时间后，取出纸环，并轻轻吸出试样表面的水。6.2将浸过水并吸去表面水的试样，迅速置于抗张力试验机上测定抗张强度。一般湿抗张强度测定纵横向试样各十条。如果测定抗张强度保留率，则干抗张强度的测定也要求纵横向试样各十条。对于湿强度很低的纸，则应采用多层试样进行试验，且纵横向均应测定10个试样。7结果衰示
7.1测定出的湿强度平均值以kN/m表示，精确到两位小数，如果是多层试验则按式(1)进行计算：P=s
式中：P——每层湿抗张强度，kN/m;S—多层湿抗张强度,kN/m,
试验层数。
7.2浸水后抗张强度保留率按式(2)进行计算：r(%)=
式中：r-
浸水后抗张强度保留率，%；
P—湿抗张强度,kN/m；
Pa—干抗张强度,kN/m。
8试验报告
试验报告应包括如下内容：
本标推编号；
浸水时间、水温度；
试样长度和宽度，多层试验时的试验层数；X 100
测试结果平均值取三位有效数字和标准偏差或变异系数；任何与本标推不符之处。
附加说明：
本标准由中华人民共和国轻工业部提出。本标准由轻工业部造纸工业科学研究所归口并负责起草。本标准首次公布于.1964年，第一次修订于1979年。·(2)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
