UdC 621-731620.179
中华人民共和国国家标准
GB6165—85
高效空气过滤器性能试验方法
透过率和阻力
Methods for testing the performance of high efficiencyparticulate air filter.-Penetration and resistance1985-06-18发布
国家标准局批准
1986- 04-01实施

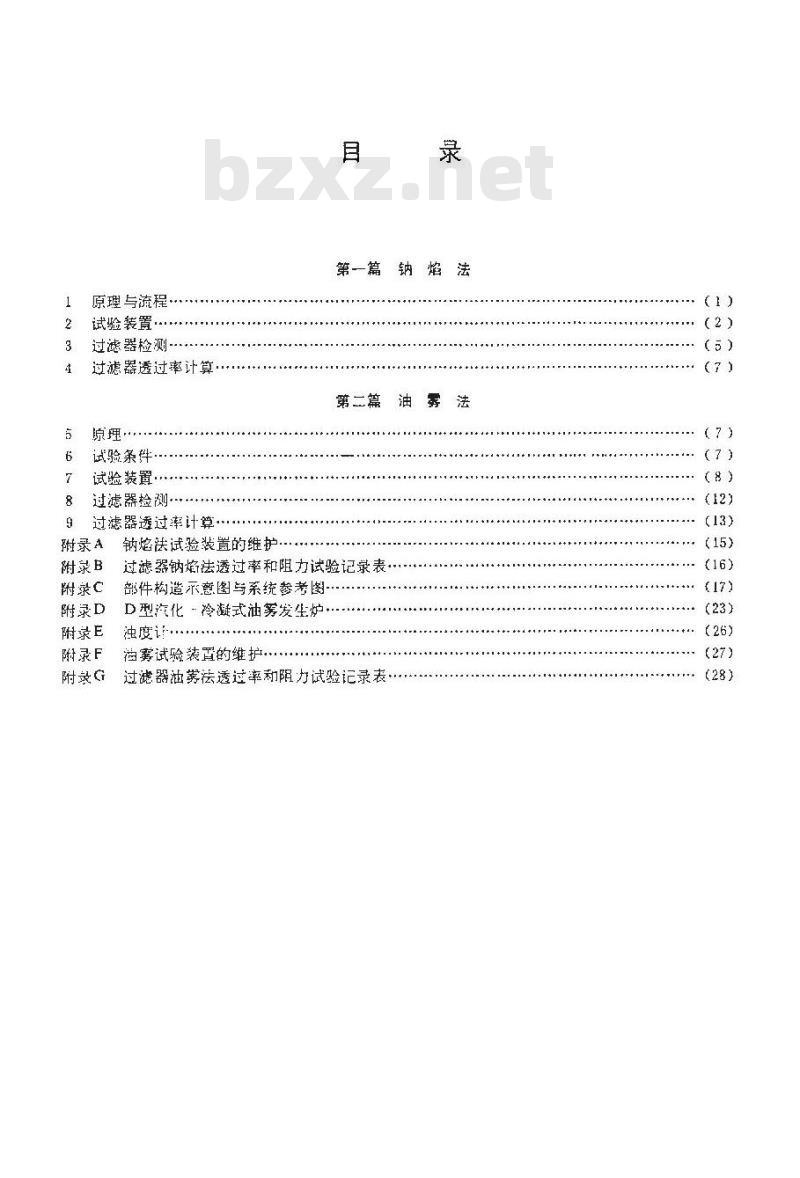

原理与流程，
试验装置
过滤器检测-
过滤器透过率计算
原理·
试验条件·
试验装置…
过滤器检测
过滤器透过率计算
附录A
附录B
附录C
附录D
附录E
附录F
附录G
钠焰法试验装置的维护，
钠焰法
第一篇
第二篇
日雾法
过滤器钠焰法透过率和阻力试验记录表部件构造示意图与系统参考图·D型汽化-冷凝式油雾发生炉
油雾试验装置的维护
过滤器池募法透过率和阻力试验记录表(1)
（2）
（23)
中华人民共和国国家标准
高效空气过滤器性能试验方法
透过率和阻力
Methods for testing the perfotmance of high efflciencyparticulate alr fiiter-penetration and resistance本标准适用于检测过滤空气中微粒的高效过滤器的透过率与阻力。UDC621-73
GB 6165--B5
本标稳包括两税捡测方法：钠焰法和法。使用本标准的单位可根据具体情说和需要，來用两种方法或其中的一种方法。
第一钠焰法
原理与流程
高效空过滤器钠焰法检测的原理与流程见图1。24
230.50J0.5D 30 (8段）
一清膏压缩空气
图1钠焰法原埋流程图
1—颅度滤器，2一缺管，3 --风析：月一没：5一加格器，6一两效过滤器，7一喷雾箱；8—喷雾器：9—混合≠燥段10—级冲箱：11 静,下环：12--被测迁滤器及其连接管：13—标准孔板，14—阀门：15～调许阀：16—分气缸：17—力表，18—断阀：19—流量诈：20-U形压力计，21--倾解或微底计，22一前样管，23·后取样管，24一放气证节阀：25一流最计26—本底过滤器：27—三通切换附网，28--流量计，29--运断阅：30—混合器，31三通切润：32一氢气过滤器，33一调节阀，3.1流量计，85-然虑器；36—究转换器，37—一光电测鼠仪；38—品度计：39—湿度计：40—湿让：41—连按管国家标准局985-0618发布
1986-04-01实施
1. 1 过滤器透过率
GB6165—85
用洁净压缩空气，将喷雾箱（7）中的氯化钠水溶液经喷雾器（8）雾化，形成含盐雾滴气溶胶；与来自风机（3）经过加热马过滤的法净热空气检混合，在混合于燥段（9）雾滴中的水分蒸发，气流到达缓冲箱（10）时已形成均匀的多分的尚体气溶胶。气流从缓冲箱出口后有-稳定过程，以使气溶胶在前取样管（22）口的速度场和1浓度场基本哟匀。气溶胶粒径绝人部分小子2μm，其质最中值直径药0.5μm。风道系统的风量和静压由彪门（4、14）控带，试验后的气流由风道末端排出。气溶胶取样是靠风道内的方，通过被测过滤器、后取样管（22、23）压人检测系统，通过变阀！1（27、29、31）的位置，交替对过滤器前、忌气溶胶逛行取样。源始气溶胶在混合器（30）中与经过本底过滤器（26）避滤的洁净空气相混合（即稀释）后，方进人燃烧器（35）。气溶胶在燃烧器中钠源子被晕气火焰高湿所激发，发出波长约589nm的特征光，其强度与气溶胶质最浓度成比例。钠光强续通过光电转换器（36）变为光电流值，班光电测量仪（37）检测，过滤器透过率系过后气溶胶浓度与原始气游胶浓度之比，以百分数表示。1. 2 过滤器阻力
系定风量下过滤器前、后的差，由被测过滤器两侧的静是环（11）连接至微压计（21)检测。2试验装置*
设备、仪表和部件的编号见图1。试验装置主要由发零装置、风道系统、气溶胶取样与检测装置三部分组成。
本标准试验装置可测范压：最大试验风量**0.83m*/s3000m*/h2，最低可测透过率0.001%。试验装置结构允许有所不同，但试验条件和试验结果应与本标准试验装置一致。2.1发募装置
生要白压缩空气供给系统，喷雾器和雾箱等组成。2.1.F缩空气供给系统
，-般包括空气压缩机、稳型装置，净化装置、托力和流量测量仪表【见附录C（参考件）图亡「压缩密气供给系统参考图」。
2.t.1.1压缩空气参数
班缩空气应有足够的压力、气最和洁净度，雾器的1作压力为588.40kPa工作压力6kg/cm2表压］，喷筹用气量按表1选用，净化后的气体今坐浓度应小于1000粒/L（粒径等于大于0，5μm的效子）。
2.1.1.2 流量证:
应考虑足够的耐压性能，“般每个喷雾器设一个流量计。2. 1.1.3 压月表
般选用分度值为19.61kPa【0.2kgf/cm2］的1.5级所方表。2.1.2 喷雾器 （8）
其构造见图C2馈雾器构璋示意图。喷雾器的材料一般采用醛腐蚀的不钠和料。喷头分为 3孔、6托、9孔三种形式，基主要性能参数列于表1，可根据系统风量大小予以选配例妇：当系统风量为0.28㎡/s【1000^/h】时，采用3孔喷头的喷雾器4个，此时气溶胶原始液度约2×10-°g/dm2【2mg/m2］。2.1.3喷案箱（7）
*风道系统可技本标准的有关规定自行设计，发露装置和气落胶浓度检测装置指标准部加工图，核工业部第二研究设计院可以提供。
★*指试验时被测过滤器处风道内的绝对原方（等于环境大气压与风道内静压值之和)101.32kPac760m㎡Hg）流温度20亡状态下的风试。
喷头孔数
压缩空气消耗避(折算成常湛)
m'/s[m'/min?
急化钠发生壁
kg/s[m8/h ?
G8 6165-85
表1喷露器喷头性能参数
--1.5 x 10* [0. 09]
- 0. 1+ × 10-- E500-
具构造见图C3喷雾箱构造示意图。6
--3. 0 × E0-1 _0.193
~ 0. 28 × 10 - 10007
- 4. 5 10 -+ [0, 27]
- 0. 42 × :0 * -1301]
喷雾的材料般采用塑料和有机玻瑙，其上应设置足够大的观案窗和液面指示标尺，在构造，应使多个喷雾器（·般不超过5个)错开布置，尺沿气流方向不起过两指，下部应有-定容积的液槽，并有补被孔及排液孔，上部应有便于矫卸的箱盖，以使拆洗资雾器。2.2风道系统
2.2.1 风 (3)
2.2. 1.1 风量
般按被测过滤器最大试验风鼠的1.3信计算。2.2.1.2风压
一段包括下列各项之和：
风道力（按计第阻力的1.2倍取值）18
进风过滤器力（按其初阻力的2倍计算）；h.
被测过源器最大力
d。风量测鼠装胃的阻力
e：过滤器后取样所需的正用值（-段不小于588.40Pa【60mmH，03）2.2.2风道
相对尺现图：
2.2.2.1材料
自喷雾箱至缓冲箱一般来用聚氯乙烯塑料，其余部分可采月合属风道。风道系统成考虑风较高的素。
2.2.2.2混合十煤段（9）尺寸
应满足下列条件：
a。长度不小下10。的直管段：
b.气溶胶在本管段流动时间不小护2s1c.气落胶速度：-般不超过 5m,s。2. 2. 2.3风量测量装置前、后管段尺寸当采用标准孔板（13）时，其前、后管段尺寸按GB2624-81《流量测量节流装置》要求过设让*。
2.2.2.4被测过滤器连接管的危度扩散段不人于14\，收敏段不大于30°，逆见GB1236—76《通风机性能试验方法》2.2.2.5阀门
阀门（4）一般采用密闭式插板闷。阔\」（14）般采用光差阀或银阀，亦可采用板阅。2.2.2.6风道制作安装
应符合GB1243-82《通风与空调工程施工及验收规范》，其中严密性试验按2.2.2.7规定。*若采川其担流眠测量仪表。亦应按有关规定或其说期书的要求进行设计。2.2.2.7严案件
GB6165—B5
整个风道系统要求严密，尤其缓冲箱之后的管段，要求在阀门（4）全开、闻门（14）全闭条件下，对所有接缝用肥皂泡法检查。2.2.3 进风过滤
2.2.3.1预过滤器（1）
一般采用中效过滤器。
2.2.3.2高效过滤器（6）
钠焰法透过率不高于0.01%，阻力不高245.17Pa［25mmH0】面温不低于60℃。2.2.4温、禄度控制
2.2.4.1加热器（5）
一殷采用管状电加热器，其容置获：将进风模对湿度降至30%以下，一般可按漏升15～20亡计算，夏季特别潮湿的地区（如青岛）可按温升23计算。电加热器开关与风机开关应联锁：系统启动时先启动风机，再开电机热器；等机时先关电加热器，才能关风机电源开关。2.2.4.2温度计（38)
可采用 0 ～50℃、分度值为1 ℃的普通温度计。2.2.4.3湿度计
-般采用电阻式湿度计或干滤球温度。-一般情记下只设一个湿度计（39），特殊清况*下设两个（39、40）。
2.2.5风量测量
~-般采用标准孔板，按GB2824进行设计、安装和使用。风望校核可按GB1236的规定进行。2.2.6压差测量
被浏过滤器阻力和流量测量装置压差的测鼻，要求精度不低于1.96PaE0.2mmH，0】，：般采用倾斜式微压计（21）被测过滤器射的风道静压值般采用U形压力计（20）。2.3气溶胶取样和检测装置
2.3.1取样系统
取样系统由取栏管（22、23）、通断阀（29）、三通切换阀（27、31）、流量调节阀（24）、流登计（25、28）、本底过滤器（26）、混合器（30）及连接管（41）成。取样系统应尽量近取样点，布置应紧凑，各部件之问连接管应尽鼠短，连接管拐弯处应圆滑。连接管与各部件的连接处应严格封。取样系统投入使用前，应在风机全风压下对各部件及其连接处送行检漏。连接管应选用不易老化的橡皮管，内壁应光脊，使用菊应将内壁洗净吹干。2.3.1.1取￥管（22、23)
材料应耐满蚀，般来用紫铜管或不锈钢酱。其内应光滑，弯曲处应圆滑无凹陷、扭曲，啦率半径应大于2倍管径，管口应做成薄壁。管径的选取应使取栏管口处流速相尚于风道流速的1/~4倍。取样管的安装应使其管口迎着气流。2.3.1.2混台器（30）
一殷采用聚氯乙烯等耐腐蚀材料焊接而成，接缝处应严格密封，其内壁应光滑。2.3.1.3本底过滤器（26）
滤料应选用高效滤纸（钠焰法透过率不高了们.0001%），其层数不少下三层：滤料有效过滤面积不小于3.50×102m2【350cm2】（比速小于0.061./（cm.min）】。框体材料应耐腐蚀，一般采用亲氯乙烯料焊接，接缝处应严格密封。2.3.1.4流量计 (25、28)
*特殊情况：如风道南流遮度很依、从第-个湿度计（39）测点至第一个翘度计（40)测点因风管敢热，气滋温降得大，使得气流相对覆度有可能由低丁或等下3)%增长至65特以上GB6165—85
测鼠原始气溶胶流量和过滤后或稀释空气流量，一般采用转了流量计。但应为直通式的，转了材料应能耐腐蚀。流调节不宜采用针形阀。2.3.1.5通断阀（29）、三通切换阀（27、31）-般采用黄铜、不锈钢等耐离蚀材料作。树体与阀芯接触面和阀体与连接管嘴的连接处应严密。2.3.2气溶胶浓度检测装置
浓度测量采用专用的钠焰光度计，它主要包括燃烧器（35），光电转换器（36)和光电测比仪（37）三部分（构造示意图见图C4），并配备·-个氢气供给系统。2.3.2.1燃器（35)
采用旁通式结构。在燃烧器垂直管内应设置耐热玻璃曾，其外壁被反射（通常链银），或在耐热玻璃管外包铝箔代替镀层。
2.3.2.2光电转换器（36）
光电转换器中的聚光镜应有较好的消光差性能，合适的焦距（一般70mm在心），直径宜与光电痒增管光阴极直径大小相同或销人。钠干涉滤光片的波长蜂值应为589~592nm，半波宽度6～10nm。中性滤光片装在滤光转盘上。转盘上有四个位置：一为全通（无滤光片），二，三分别为光密度位1（减光10倍）、2（减光100倍）的中性滤光片，阳为全阅（不透光）光电倍增管应具有灵敦设尚，培电流小、光谱响应较合适的性能；同时，绝应考其体取，重鼠、安装方便等因素。2.3.2.3光电测量仪(37)
应具有良好线性、零点源移小、抗下扰性能想等性能，并应设本底补偿电路。光电测量仪的电路原理见图℃5，
2.3.2.4氨气供给系统
氢气宜用统度99.99%以上的纯氢。其流量与压力均应稳定。流最调节阀施有较好的微调性能。氢气供给系统参考图见图C6。
3过滤器检测
3.1运行参数
3.f.1风道气流参数
风道系统的进气温度应不低下+5，如低了逆温度，应在进人风道前进行加热。气流逆人缓冲箱前的档对湿度应不高于30%，在被测过滤器处相对湿度应不高于65%。3.1.2氯化钠溶液浓度
喷雾箱内氯化钠*溶液重鼠摩尔浓度为0.342m心l/k%［重量浓度2%】，允许范围为0.3250.359mo1/kg［1.9%~2.1%]。
3.1.3液面高度
喷雾箱内氯化熟溶液液面距喷雾器喷孔高度应为90~110mm1。3.1.4 雾压力
进人喷雾需器的洁净压缩空气的压力应为588.40kPa.1作压6kgf/cm表压充许偏差=19.61kPaCo.2kgf/cm*] .
3. t. 5喷雾空气
在规定的压力下，进人每个喷雾器的压缩案气流量应恒定。3.1.6气溶胶原始浓度
氯化钠气溶胶原始重鼠浓度范圈为（2～8）×10°/dm1【28mg/m］3.1.7源始气溶胶稀释倍数
单燃烧器检测系统在测量凉始溶胶浓度时，必须对原始气溶胶进行释释，稀释伴数宜为30：，”指干燥的化学纯氯化钠。
3.1.8气溶胶取样册
GB 6165—85
当稀释倍数为50倍时，原始气溶胶取样鼠为6.67×10-°m*/s【400mL/min】，稀释空气量为32.67×10~m2/s19.6L/min】；过滤后气溶胶取样鼠为33.33×10-3m2/s［20L/min］则进入燃烧器的空气量为33.33×10\5m2/s（20E/min）。3.1.9 氧气
氧气源出口压力不小于49.03kPa上作压力0.5kgf/cm表压],进人燃烧器的氧气流量为3.33×10~m2/s［200mL/min］，并应保持恒定。.2运行步骤
3.2.1运行准备
.将光电转换器上的转盘转到全闭”位置，打开氢气供气阀门并调节流量为3.33×10-\m’/≤【200mL/min】，点燃氧气，热燃烧器60min。b.当燃烧器预热到30min时，打开光电测盘仪电源开关，1min后打开光电测量仪高压元关，10min后将转换旋钮置于“高压”位置校核高压，之后将转换旋钮置于“工作”位置、将分档旋钮置于最灵敏挡，调整仪器零点，并继续预热光电倍增管和min后，方可投人检测。℃，围测捡查被测过滤器中的滤科有无缺损、裂缝和孔洞，检查过滤器边框角的接合部位以及达框与滤料之间悬否密墅、有无间隙、构造上有否异常。经外观捡查合格的过滤器方可炸为检测用。d，将被测过滤器置于风道系统的相应位置并夹紧，关闭风机出口门（4）。3.2.2系统启动
：启动风机，调节阀门（4、14）使风道系统的风量和静压＊达到检测要求。b：合上电加热器开关，动空气压缩机，待卡力达到588.40kPa工作压力[6kgf/cm表压时，逐渐开启喷雾供气阀，并维持压力稳定，周时，再次校核试验风最。c测量缓冲箱人口和被测过滤器处的空气相对褪度，应达到规定值。3.2.3透过率检测
a：本底光电流值测量
将光电转换器（36）上的转盘转到“全通”位置，将光电测量仪（37）的分档旋钮置于×0.1档，测出系统本底光电流值。
b.原始浓度测
选择适当的光电测量仪量程和中性滤光片，将通断阀（29）置下“通”的位置，三通切换阀（27、31）置于“过滤前”的伤置，调节放气阀（24），使原始气溶胶取样量和稀释空气量达到规定值，测出原始气落胶的光电流值，当电流表的指针摆动时，测定值应取摆动幅度最小时指示值的中间值，偶然性的指针摆动值不计。
心过滤后浓度测鼠
将通断阀（29）置于“断的位置，三通切换闵（27、31）置于“过滤后”的位置，调节阀（27）使流量为33.33×10-m/s［20L/min】，选择适当的光电测量仪量程和中性滤光片，测出过滤后气溶胶浓度的光电流值。
d．使用补偿法测量
当使用补偿开关测量过滤后气率胶的光电流值时，先打开补偿开关，按下“补偿投人”按钮，补偿掉本底光电流值（即此时本底光电流值为零）。将分栏旋纽减少一个数量级，输入过滤后气溶胶光电信号后，电流表上的读数即为过滤后气溶胶光电流值与本底光电流筐之差。3.2.4阻力检测
在微压计（21）上测出试验风量下的过滤器型力。·所谓静玉达到要求是指：将适断阀（29）置了“断”的位置，三通切换阀（27、31）置十*过愁后”的比置使通过流量计（28）的流质达33.33*11-m/s【20L/min］。3.2.5其他参数检测
GB 6165—85
在检测期间，应同时测被测过滤器处风道内的温度、静压和室内环境的大气压值及温、湿度。3.2.6停机
a，关闭氢气供气阀门;
b，断开光电测屉仪商压开关，补隧开关电源迁关，并将光电转换器上的转盘转到“全闭”位置，c，断开空气正缩机电关，关闭供气阀门，并打升旁通放气阀和油水分离器上的排水阀，放空剩余压缩空气和油水，
e.断开电加热器电源斤关
e.15min后，断死通风机电源升关，关闭风道阀门」（4、14）。4过滤器透过率计算
根据氮化钠气溶胶浓度与光强度成比例的关系，而钠光强度又可用光电流值表示，则过滤器的透过率可按下列公式计算：
A2 -Ao
n\(A,\A)
式：：K一过滤器透过率，%
A，-.--过滤器前气溶胶光电流值，uAA,一\-过滤器后气溶胶光电流值，AA，A。检系统本底光电流值，μA
过滤器前气溶胶稀释僑数。
K值一般取位有效数字，多于…·位数字者按GB1.1-一81《标准化工作导则编写标准的一殿规定》附录C“数字修约规则”进行4含5入。第二篇油筹法
5原理
5.1过滤器透过率
在规定的试验条件下，将经过充分混合均句的法雾觉溶胶通过被测过滤器，来用独度法测量过滤器前后的袖雾浓度，两者比值的百分数，即为被测过滤器的透过率K，可用公式（2）衣示：C.
.100%·......
武中C，和，分别表示过滤器前和过滤器后的油雾浓度（&/dm\）。5.2过滤器阻力
系定风量下过滤器前后的压力差，由被测过滤器两测的静压环连接至微压计检测6试验条件
6.1油雾粒了平均重鼠真径为0.28~0.34μm1。6.2油雾浓度可根据被测过滤器的要求选用（225~275）×10~g/dm[225~275mg/m或（900~1100)×10-g/dm2【900~1100mg/m2」
了试验装置“
采用卧式，吸人式试验装置，见图2和琴3。-风道系统可按本标准的有关规建门行设计，发案装盟的加工图，阅营新华化T」司以提供。GB 6165 -85
GB6165—85
008-009
obttoa tata
GB6165-85
试验装置主要由发雾装置、风道系统、汽溶胶取样和验测装置三部分组成。本装置测范围为最大试验风量*0.83m/s【3000m*/h］最低透过率0.00013元试验装置结构允许有所不同，但试验条件和试验结果应与本标准试验装翼致。7.1 发募装置
发雾装置的详细说明与图示见附录D（补充件）。7.1.1主要设备和材料（见图2）。D型汽化-冷式游雾发生炉（3）1a.
空气压缩机（可独立或集中供气）；b.
缓冲分离器（4）！
d.贮油器（5），
分油罐（6）bzxZ.net
玻璃毛细苣（7）
油压计（8）：一般可选用量程0~98.07kPa【0～1kgf/cm?］、精度2.5级的液压表玻璃孔板流量计（9）：试验流整下，孔板两侧的压差应保持在100~200mm量程内：h.
气压计（11）：-般可选用量程0～245.17kpa［0-2.5kgf/cm2了、精度2.5级的气压表；空气除油器（12），
空气过滤器（13）：
U型压力计（16）；
m，液体转子流量计（17），
玻璃旋塞（18），
温度自动控制器：
P.发雾剂：采用20*或30*汽轮机油（透平油），质量应符合SY1201一73《汽轮机油（透平袖）》的要求。
7.1.2发雾参数
标准油雾是指在试验浓度下其有定大小分布，平均重量真径在0.28～0.34um的油雾气溶胶。通过调节油雾发生炉的炉温、发雾剂的加人鼠和梯释空气量三项参数控制所需要的油雾浓度和油雾粒子的平均直径。当三项发雾参数固定时，治雾气溶胶的大小分布也就基本不变。试验风量下的发雾参数见附录D。7.2风道系统
7.2.1风机
1.2.1.1 风
一般按被测过滤器最大试验风过的1.3倍考患。7.2.1.2风
一股为下列各项之和：
a。风道阻力（绥计算阻力的1.2倍取道）：b，进风过滤器阻力（按其初阻力的2借计算）：c。被测过滤器最大阻力：
d。风最测量装置的阻力。
7.2.2风道
相对尺寸见图3。
7.2.2.1风道材料一般来用厚度不小于1n1m的钢板，外刷防锈漆。7.2.2.2风道的表面应平整、光滑，不得有叫凸不平处。地第2离脚**。
