UDC 681.327.64

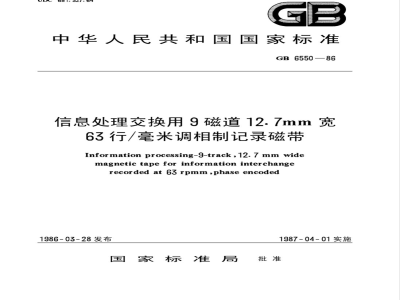

中华人民共和国国家标准
GB 6550—86
信息处理交换用9磁道12.7mm宽
63行/毫米调相制记录磁带
Information processing-9-track ,12. 7 mm widemagnetic tape for information interchangerecorded at 63 rpmm ,phase encoded1986-03-28发布
1987-04-01实施
国家标准局
1引言
中华人民共和国国家标准
信息处理交换用9磁道12.7mm宽
63行/毫米调相制记录磁带
Informationprocessing-9-track,12.7mmwidemagnetictapeforinformationinterchangerecorded at63rpmm,phase encodedUDC681.327.64
GB6550—86
本标准规定了信息交换用9磁道，12.7mm宽磁带和带盘的格式和记录标准。它用于信息处理系统、通信系统以及国家标准GB1988一80《信息处理交换用的七位编码字符集》中规定的七位编码字符集或GB2311一80《信息处理交换用七位编码字符集的扩充方法》的有关设备中。注：编码要求的其他内容，如二进制数的定义、字符排列顺序，应符合GB1989—80《信息处理交换用七位编码字符集在9磁道12.7毫米磁带上的表示方法》的规定。本标准等效采用国际标准ISO3788（1976)《信息处理一一信息交换用9磁道12.7mm（0.5in）宽63行/毫米(1600行/英寸)调相制记录磁带》。本标准引用的国际标准号均改为我国国家标准号。2引用标准
GB1989—80。
未记录磁带在国家标准制订前应符合国际标准ISO1864（1984)《信息处理一一信息交换用12.7mm（0.5in）宽未记录磁带一一NRZ1制32磁通翻转/毫米（800磁通翻转/英寸）、调相制126磁通翻转/毫米（3200磁通翻转/英寸）和NRZ1制356磁通翻转/毫米（9042磁通翻转/英寸）》的规定。3术语
3.1磁带：在计算机和有关设备上，作为输入、输出和存储信息的一种带子，它可记录并保存磁信号。3.2基准带：具有各种给定特性、用于校准的磁带。3.3二级基准带：为日常校准用的磁带，其特性是已知的，按它与基准带之间的相对值来表示的。3.4信号幅度基准带：用来校准读出信号幅度的基准带。3.5基准磁场强度：在信号幅度基准带上以126磁通翻转/毫米的记录密度写入，能使读出信号幅度达到最大信号幅度的95%时所需的最小磁场强度。3.6基准边：将磁带放平，磁带面朝上，记录时磁带的运动方向从左到右，离观察者较远的一边就是基准边（见图1及图2*）。
3.7接触状态：磁带的表面和磁头处于接触的工作状态。3.8磁道：磁带上可以记录一系列磁信号的纵向（沿磁带长度方向)区域。3.9记录密度：磁道上每单位长度内所记录的信息位的数目。*采用说明：IS03788中的图1和图2完成一样，只是图1是用公制标注，图2是用英制标注。本标准只取图1，不取图2。因此，本标准中的图2和图3分别是ISO3788中的图3和图4。国家标准局1986-03-28发布
1987-04-01实施
GB 6550—86
3.10块间间隔：磁带上信息块之间直流抹除部分。4反射标记（见图2）
每盘磁带上应有两个光反射标记，每个标记都包括一透明的塑料基底和一薄层冷变形小的热固型粘结剂，在它们中间还夹有一层涂在塑料基底上的金属膜(例如蒸发铝)，或采用别的等效办法实现。两个反射标记应放在磁带不带磁层的一面，它们分别靠近磁带的两个边缘，始端反射标记（BOT）在基准边一侧。
标记宽度应为4.8士0.5mm。
标记长度应为28士5mm。
在贴好后标记厚度不应超过0.02mm。始端反射标记(BOT）的后缘距磁带始端4.9士0.6m，末端反射标记(EOT)的前缘距磁带末端7.6+m。
标记外侧与靠近的磁带侧边的距离，最大为0.8mm。不允许标记超出磁带侧边缘。标记不能有皱折和过量的粘接剂，其表面应不导电。注：应尽可能使用薄的反射标记，以便尽可能减少接近标记的几层磁带的变形。绕带方向（见图3）
数据交换用磁带卷绕时，磁表面朝盘芯，基准边朝前，也即基准边在允写环槽的对面。注：从带盘正面看，磁带从最靠近盘毂处开始，按顺时针方向一直绕到始端。6绕带张力
为了进行交换，磁带卷绕张力应不小于1.5N，不大于3N。7基准达
基准边用于确定各磁道及各行在磁带上的位置，各磁道及各行位置需在本标准要求范围内。8磁道位置
磁道编号从最靠近基准边一侧的磁道开始，该磁道为第1磁道，其余磁道由小到大顺序依次编号如下：
磁道编号
字符位号
二进制值
其中P是奇偶校验位，行校验用奇校验。9磁道尺寸
写入磁道的宽度最小为1.09mm。任一磁道中心线对基准边的距离为：[0.737+(n-1)1.397]±0.08mm
其中n为磁道号（见图1)。
0记录方式
记录方式为调相制，说明如下：6
10.1当磁带正走读出时，与块间间隔极性相同的磁通翻转定义为数据“1”。2
GB6550—86
10.2当磁带正走读出时，与块间间隔极性相反的磁通翻转定义为数据“0”。10.3在根据10.1和10.2定义的两个位磁通翻转之间的标称中点位置，如考虑到其后的数据位需要建立合适的磁化极性时，应另外写入一磁通翻转，这类磁通翻转称为相位翻转。10.4块间间隔与抹除部分的极性相同（见第15章）。11记录密度
记录密度的标称值为63行/毫米。行间间距的标称值，不包括相位翻转为15.87um。注：用行/毫米表示的密度均不包括相位翻转。11.1行间距的长期平均值（静态)应在标称值士4%以内，这种平均值应在连续走带的240000行以上测出。
11.2行间距的短期平均值(动态，涉及某一特定的行间距用短期平均值)为该行间距与其前3个行间距的平均值。行间距的短期平均值应在行间距的长期平均值土10%范围内。此外，行间距的短期平均值的变化率为每行不得超过0.5%。12磁通翻转间距
磁通翻转间的瞬时间距易受写读过程、记录数据位的序列(脉冲拥挤效应)及其他因素的影响。为了确定任意两个磁通翻转间的瞬时间距，下列五条必须一并考虑。12.1无相位翻转时，连续数据位间的间距应在相应的行间距短期平均值的85%108%范围内。12.2有相位翻转时，连续数据位间的间距应在相应的行间距短期平均值的93%～112%范围内。12.3任一数据位和相邻的相位磁通翻转间的间距应在行间距短期平均值的44%62%范围内。12.4在63磁通翻转/毫米序列中的实际的数据位和相对于此序列之前或之后的126磁通翻转/毫米的这些数据位的预期位置之间的平均距离不应超过相应短期平均间距的士6%。12.5密度为63行/毫米在磁带上记录的设备和数据交换用的磁带在基准读出链（见附录A）所规定的条件下进行测试时，均应满足12.1、12.2、12.3及12.4各条要求。13扭斜
在自由空间中，垂直于磁带表面磁通密度最大的点，称为磁通翻转位置。在同一行中数据磁通翻转位置的偏移量不得超过15.87um。这一偏移量为通过上述各磁通翻转位置并垂直于基准边的各垂线间的距离。
14信号幅度
14.1标准基准幅度：该幅度是在标准的测量系统上，记录密度为126磁通翻转/毫米，记录电流I为1.8×I，从信号幅度基准带上读出的峰-峰信号的平均值。该平均值应是4000个以上磁通翻转读出信号幅度的平均值，且应在边写边读的情况下测得。基准电流I是产生基准磁场强度的最小电流。14.2平均信号幅度：使用交换用磁带，记录密度为126磁通翻转/毫米条件下测得的平均信号幅度的峰-峰值偏离范围应在标准基准幅度的一35%～十50%以内。记录密度为63磁通翻转/毫米时测得的平均信号幅度峰-峰值应小于标准基准幅度的3倍。平均值应在超过4000次磁通翻转的条件下进行测定。对于交换用磁带也可分在几块中进行，取平均值应在第一次走带时进行。
14.3最小信号幅度：磁带交换时相邻两磁通翻转的信号幅度峰-峰值不得小于标准基准幅度的20%。
15抹除
15.1抹除方向：抹除后磁带上被抹除区域靠磁带带盘边缘一端磁化成指北极，而靠盘毂一端磁化成3
指南极（见图3及附录B)。
GB6550—86
15.2抹除宽度：磁带的整个宽度都被直流抹除成15.1所规定的方向。15.3抹除效率：抹除头能抹除包括不归零制按\1”变换记录法(NRZ1)在内的所有信号，抹除后残余信号幅度应小于密度为126磁通翻转/毫米时标准基准幅度的4%。15.4写入头应能抹除所有由它本身所写入的调相制信号，抹除后残余信号幅度应小于密度为126磁通翻转/毫米时标准基准幅度的4%。16数据块（见图1)
16.1数据块的数据部分至少应有18行。这些数据应按GB1989的规定记录，所包含的字符应符合GB1988或GB2311的规定。
16.2数据块的数据部分最多有2048行。这些数据应按GB1989的规定记录，所包含的字符应符合GB1988或GB2311的规定。
16.3前同步：在数据块的数据前面应写入41行前同步，其中40行各道均写入\0”，其后跟随1行全“1”。
16.4后同步：在数据块的数据后面应写入41行后同步，第一行各道均写入“1”，其余40行各道均写入“0”。
17密度标志脉冲串
调相制记录方式用在BOT附近（见图1)记录的脉冲串来进行识别。此脉冲串以63磁通翻转/毫米密度写在第4磁道上，而其他磁道均抹除。脉冲串在始端标记（BOT)后缘之前至少43.2mm处开始，并延续到超过始端标记的后缘，但应在第一个数据块前至少12.7mm处结束。18间隔
18.1块间间隔
块间间隔长度除前同步和后同步所占长度外应为：a.标称值：15mm
b.最小值：12.7mm
c.最大值：7.6m
实际间隔长度决定于连续抹除命令的数量。18.2初始间隔
始端标记后缘与第一个数据块间的最小距离为76mm，最大距离为7.6m。19带标
带标是一个特殊的控制信息块，它由在2、5、8道上记录的密度为126磁通翻转/毫米的64～256个磁通翻转组成。第3、6及9磁道为直流抹除。第1、4及7磁道用直流抹除，或者按第2、5及8磁道要求进行记录，它们可以任意组合。这三道记录可能有八种组合情况，均以带标对待。4
GB6550—86
pm患者糖准游的器
HHI HHI
②所有数字及尺寸均未考虑在两个相邻的数据磁通翻转间可能出现的相位磁通翻转。-2
磁道布置图
③精确磁道尺寸及公差在第9章给出，上图所述尺寸为近似值。T61f
注：①图中磁带磁层朝向观察者，读写头在磁层面同侧。图1
L基准边
GB6550—86
最大记录区（见下面注）
反射标记
带基一
图2反射标记及记录区
BOT一始端标记;EOT一末端标记
可使用的记录区
靠右手边沿
注：最大记录区的右端由密度标志脉冲的位置决定，但不得超过可使用的记录区域的靠右手边沿（见第17章和图1)。
盘缘端
盘芯。
盘毂端
图3绕带方向
注：①从前面看的磁带盘示意图，允写环槽在其后面。②磁带不能粘附在盘毂上。
GB6550—86
附录A
测量磁通翻转间隔的方法和设备(补充件)
A.1格式
以63行/毫米进行记录的磁带记录设备（见A.2.1)应在数据交换用磁带上，按下列六条所述格式进行记录。
A.1.1最坏条件花样码：
测试花样码
这些花样码按下列顺序使用：
1、1、1、3、2、2、2、4、6、3、4、4、6、6、3、5、5、5、7、8、7、8、7、8、9、9、9、10、10、10、12、11、14、13。这种花样码序列重复3次就构成一个数据块。A.1.2写入：磁带写入时可采用任何与系统兼容的起停操作方式。数据块格式：有两种格式，每一格式和块间间隔一起应重复800次，各道同时记录，格式如A.1.3
A.1.3.1格式A
A.1.3.1.1第1、2、4、6、8及9各磁道均由前同步，102个8位按A.1.1规定的花样码以及后同步组成。
A.1.3.1.2第5磁道由前同步，816个“1”以及后同步组成。写入此磁道以提供带速变化记录。A.1.3.1.3第3及第7磁道由前同步，按测试花样码第1号后跟第2号顺序重复51次的序列以及后同步组成，其作用为在按A.1.3.1.1写入的数据块中找出任一测试花样码提供定位脉冲。A.1.3.2格式B
第1、3、5、7、8及9各磁道均由前同步，102个8位按A.1.1规定的花样码以及后同步组A.1.3.2.1
第4磁道由前同步，816个“1”以及后同步组成。写入此磁道以提供带速变化记录。A.1.3.2.2
GB 6550—86
A.1.3.2.3第2及第6磁道由前同步，按测试花样码第1号后跟第2号顺序重复51次的序列以及后同步组成，其作用为在按A.1.3.2.1写入的数据块中找出任一测试花样码提供定位脉冲。注：在使用A.1.3.1及A.1.3.2所述格式时，在记录磁带中每行均保存了奇校验。A.2测试设备
A.2.1磁带机
A.2.1.1标称带速在380mm/s和480mm/s之间，带速变化为士1%。A.2.1.2磁带机可安装266.7mm直径带盘。A.2.1.3不采用启停方式，故对启停参数不作要求。A.2.2读出链
A.2.2.1读出头
注：磁头缝隙长度定义为与磁带运动方向平行的缝隙尺寸。A.2.2.1.1电压输出参数不作要求。A.2.2.1.2磁头的机械尺寸应满足本标准第9章的要求。读出头的缝隙长度应小于2.8um，但大于1.9μm。
A.2.2.1.3传递函数：
A.2.2.1.3.1测试
测试磁头对磁场的幅度和相位响应，该磁场由置于缝隙前的导线产生，导线方向与缝隙长度方向垂直，导线的放置应使磁头的输出为最大，通过导线的电流在所有测试频率下为定值。A.2.2.1.3.2规范
在6～45kHz范围内，幅频特性应为每个倍频程线上十6dB，偏差在1dB内。A.2.2.2阻抗匹配
磁头到放大器：放大器输入阻抗的负载效应在频率为0～200kHz频率范围内应使磁头输出变化控制在0～一0.1dB范围内。
A.2.2.3微分放大器
A.2.2.3.1放大器的频率响应在1100kHz频率范围内应平直，其变化量在0.1dB以内。而频率在30Hz及1MHz时，其变化量应小于3dB。A.2.2.3.2微分放大器中决定频率响应的元件参数的设计，应能产生以下传递函数：A.2.2.3.2.1带速475mm/s时传递函数为：AS
H (s8) = (S + 1. 0 × 10)(8 +1.59 × 10° + 1. × 10)*式中：A一一在126磁通翻转/毫米时输出调至2V峰-峰值的放大器增益；S一一微分符号或拉普拉氏(交换)算子。(A1)
在分母中为三极贝塞尔滤波器的各个极点，其一3dB频率为120kHz，固定延迟2.32uS，在0～~90kHz频率范围内，偏差小于1%。A.2.2.3.2.2带速380mm/s时传递函数为：AS
H (s) = ($ + 6. 61 ×10)(8* + 1. 4 × 108 + 5. 25 × 10)*.式中：A、S同式A1。
在分母中为三极贝塞尔滤波器的各个极点，其一3dB频率为80kHz，固定延迟3.48us，在0～60kHz频率范围内，偏差小于1%。
A.2.2.3.3带微分的三极滤波器一般方程式（见图A1)：AS
Vaut(8)
(8+a)(82+bs+c)
......(A3)
式中：Vout(S)=L(Vout(t));
Vn(S)=L[Vn(t))。
方程式的解
A=R2/RiLC2
a=1/RiC1
b=R2/L
c=1/LC2
GB 6550—86
在选定增益A，上述电路无源元件之一的数值和A.2.2.3.2.1或A.2.2.3.2.2中a、b及c的适当值后，其他无源元件数值即可确定，偏置电流“Ibc”根据其他考虑进行选择，而且不影响传递函数。+Vo
Vout(t)
Via(t)o
A.2.2.4限幅放大器
（电流源）
微分放大器一例
限幅器的增益在输入频率为30kHz，幅度为2V峰-峰值的正弦波时，应使其输出端有最小斜率为0.025V/ns的输出波形，波形的非对称性小于20ns。A.2.2.5从磁头缝隙到限幅放大器输出的总响应。A.2.2.5.1所需设备
频率为5～50kHz的正弦波发生器，其输出的谐波失真在通过微分放大器后测量不超过1%。时间间隔计数器能测量5us时间间隔，分辨率为10ns。注：所需的分辨率可用其他任何方法得到，例如采用平均100或更多一些次数测量，每次测量用100ns分辨率。A.2.2.5.2设备方框图
设备方框图如图A2所示：
正弦波
发生器
A.2.2.5.3实验简述
GB 6550—86
读出头
放大器
基准读出链
时闻间隔
计数器
图A2测量设备方框图
放大器
正弦波发生器的频率在6～45kHz范围内变化时，在某一测试频率上调整发生器的输出幅度，使在微分放大器输出端有2V峰-峰值输出，并测量通过缝隙前导线的正弦电流波的正向跨零点和限幅放大器输出端正上升沿之间的时间间隔。A.2.2.5.4读出链的校准规范
A.2.2.5.4.1在带速为475mm/s采用A.2.2.3.2.1中所述滤波器时，通过缝隙前导线的正弦电流波的正向跨零点和限幅放大器输出端正上升沿之间的时间延迟，以在15kHz时的延迟为中心值，它不7500
ns。此值在7.5kHz时等效于士1*。测试频率f的变化范周为7.5～45kHz。应超过士400×
A.2.2.5.4.2在带速为380mm/s采用A.2.2.3.2.2中所述滤波器时，通过缝隙前导线的正弦电流波的正向跨零点和限幅放大器输出端正上升沿之间的时间延迟，以在12kHz时的延迟为中心值，它不应超过±500×6000m免费标准下载网bzxz
ns。此值在6kHz时等效于士1**。测试频率于的变化范围为6～36kHz。A.3测试第12章规定的磁通翻转的步骤A.3.1所需设备
A.3.1.1符合A.1规定的记录磁带。A.3.1.2符合A.2规定的磁带机和3个读出链。A.3.1.3适于测量磁通翻转之间时间的测量设备。A.3.2测试方法
A.3.2.1前提
时间测量仪器采用三踪示波器，磁带格式符合A.1.3.1的规定。A.3.2.2安排
设备安排如图A3所示。
*导线按A.2.2.1.3.1要求放置在与缝隙长度成直角处。**采用说明：在ISO3788，此句出现在该页下方的星号脚注中。10
