JB/T 8375-1996
基本信息
标准号： JB/T 8375-1996
中文名称：感应同步器数显表 技术条件
标准类别：机械行业标准(JB)
英文名称： Technical requirements for induction synchronizer digital display
标准状态：现行
发布日期：1996-04-22
实施日期：1996-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：93199
标准分类号
中标分类号：机械>>金属切削机床>>J51机床零部件
关联标准
替代情况：ZB J42017-88
出版信息
页数：6 页
标准价格：12.0 元
相关单位信息
归口单位：广州机床研究所
发布部门：广州机床研究所
标准简介
本标准从实施之日起，ZB J42 017-88作废。 本标准在第3章及4.1.3、4.6、4.7、4.11、4.12等均作了些增删，并根据GB 1.3-87的要求，对“标志、包装及其他”作了些修改。 本标准规定了感应同步器数显表示产品型号、技术要求、标志、包装及其他。 本标准适用于以旋转式、直线式感应同步器为检测件用数字自动显示位移量的仪表。 JB/T 8375-1996 感应同步器数显表 技术条件 JB/T8375-1996 标准下载解压密码：www.bzxz.net

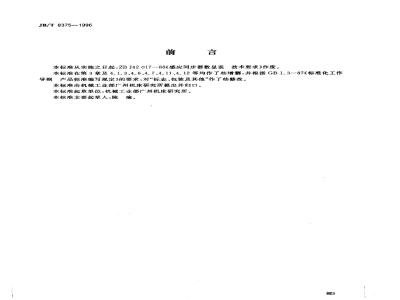

标准图片预览
标准内容
JB/T8375-1996
技术要求》作废。
本标准从实施之日起，ZBJ4201788《感应同步器数显表本标准在第3章及4.1.3.4.6、4.7、4.11、4.12等均作了些增删，并根据GB1.3--87《标准化工作导则产品标准编写规定》的要求，对“标志、包装及其他”作了些修改。本标准由机械工业部广州机床研究所提出并归口。本标准起草单位：机械工业部广州机床研究所。本标准主要起草人：陈瑜。
1．范围
中华人民共和国机械行业标准
技术要求
感应同步器数显表：
本标准规定了感应同步器数显表产品型号，技术要求，标志，包装及其他，JB/T 8375—1996
代替ZBJ42017--88
本标准适用于以旋转式、直线式感应同步器为检测元件用数字自动显示位移量的仪表。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T191—90包装储运图示标志
ZBY003--84仪器仪表包装通用技术条件3产品型号
产品型号由四部分组成，表示如下：第四部分，分辨率，用两位数字表示第三部分，用数字表示坐标数
-第二部分，汉语拼音字母表示线路原理或特征第一部分，汉语拼音字母S表示感应同步器数晁表第二部分汉语拼音字母分别表示如下：B一可编程型
D一定尺励磁型
F一鉴幅型
G一高速跟踪型
J一绝对坐标型
T—脉冲调宽型
W-微机型
X—鉴相型
第三部分坐标数分别用数字表示如下：“0”为旋转式感应同步器数显表坐标数；“1，2，…，9”为直线式感应同步器数显表坐标数。第四部分分辨率表示如下：
分辩率用两位数字表示，旋转式感应同步器数显表分辨率单位为“\”，直线式感应同步器数显表分辨率单位为“um”。
中华人民共和国机械工业部1996-04-22批准624
1996-07-01实施
4技术要求
4.1工作条件
4.1.1环境温度：0~45℃
JB/T 8375-1996
4.1.2相对湿度；不大于90%（环境温度为25℃）。4.1.3供电电源：220±1V，工频50Hz士1Hz。4.1.4周围无明显腐蚀性气体。
4.2操作功能
数显表的操作功能由企业在产品的技术条件中规定。4.3数显表的分辩率
数显表的分辨率是指数显表的最小数字显示值。其标称值可为1、2或5。4.4准确度
数显表的准确度是指数显表利用计量感应同步器组成系统后测得的误差。准确度可用误差的峰一峰值表示，或以此值的一半冠以“±”号表示，准确度误差标称值为士1、士2或土5个最小数字显示值。4.5重复误差
数显表重复误差不允许超过准确度的1/2。4.6稳定度
数显表与感应同步器连接，开机后30min至6h，数字漂移量不允许超过一个分辨率数字。4.7最高静态测量位移速度
数显表与感应同步器组成位置系统后，数显表所允许的最高测量位移速度，直线式数显表分为不小于6、12、24、50,100m/min五档，旋转式数显表分为不小于5、10、20、40，80r/min五档。4.8最高动态测量位移速度和最大加速度（仅对高速跟踪数显表）数显表与感应同步器组成位置测量系统后，在动态下数显表所测量出的位移值与实际的位移值之差不大于某规定值时所允许的最高测量位移速度。最大加速度，是指数显表与感应同步器组成位置测量系统后，数显表所测出的位移值与实际位移值之差不大于某规定值时所允许的感应同步器运动加速度值。
4.9安全性能
4.9.1允许最大交流漏电流不大于3.5mA。4.9.2允许最小绝缘电阻不小于5MQ。4.9.3耐压试验a.c.1500V或d.c.2100V,历时1min，不得击穿。4.10抗干扰性能www.bzxz.net
数显表应具有一定的抗于扰性能，适于车间工作环境使用。受干扰后允许末位数字加或减一个数字，并能分辨清楚。
4.11可靠性
数显表可靠性以平均无故障工作时间MTBF.来衡量，MTBF不得低于5000h。4.12开箱合格率
一次开箱合格率不低于95%。
5标志、包装及其他
5.1标志
5.1.1产品标志
所有标牌、标志的设计应美观，布局合理，字迹、符号清晰正确。标志内容至少应包括：a）产品型号；
产品名称；
制造厂名：
制造厂地址；
电源参数（电压、频率)；
JB/T8375-—1996
开关、按钮、调节旋钮等功能标志；制造日期、出厂编号。
包装标志
包装箱面应有防震、防潮标志，并应符合GB191有关的规定。包装箱标志应符合ZBY003有关的规定。5. 1, 2. 2
5.2包装
5.2.1产品包装必须牢固、可靠、不易受潮，保证产品在存放和运输中免受损伤。5.2.2随机文件应符合ZBY003的有关规定。5.3运输
包装好的产品在运输过程中，应避免碰撞和敲击，严禁与腐蚀性物品放在一起。5.4贮存
在常温的条件下，产品应存放在干燥、通风、无腐蚀性气体的库房内。5.5保修期限
在用户遵守本标准和产品说明书规定的运输、保管和使用规定条件下，从制造厂发货日期起18个月内，数显表因质量不良而发生损坏或不能正常工作时，制造厂应免费为用户修理、更换元部件或数显表。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
