中华人民共和国国家标准
无直流励磁绕组同步电动机试验方法Test procedure for non'direct current.excitation winding synehronous motor1主题内容与适用范围
本标准规定了无直流励磁绕组同步电动机试验要求及试验方法。GB/T13958--92
本标推适用于永磁同步、磁滞同步及磁阻尚步等无直流励磁绕组问步电动机的测试方法（不包括电磁减速永磁同步电动机）。
2引用标准
GB755旋转电机基本技术要求
GB5171小功率电机通用技术条件GB10068旋转电机振动测定方法及限值GB10069旋转电机噪声定方法及限值JB/Z294交流低压电机散嵌绕组匝间绝缘试验方法3试验要求及准备
3.1试验电源
试验电源的电压波形正弦性畸变率应不超过5%；在进行温升试验时应不超过2.5%（一相水磁同步电动机的专用可控硅变癫电源除外）。试验电源的实际平衡的电压系统应符合下述要求：电压的负序分量及零序分量均不超过正序分量的1为；在进行温升试验时，负厚分量不超过正序分量的0.5%，零序分量的影响予以消除。试验电源的频率与额定類率之差应在额定频率的土1%范围内。3.2电气测量
3.2.1测量仪器
型式检验时，采用的电气测量仪表的推确度应不低于0.5级（兆欧表除外），电流互感器的准确度应不低于0.2级，电量变送器的难确度应不低于0.5%，转速表的精确度应不低于1.0级，测力计的准确度应不低」1.0级（愁挂式弹簧秤除外），温度计的误差应不人L.1（，被试电动机额定转矩測量的谁确度:在 0. 5 N · m 以上时应不低于 1%:在 0. 2~0. 5 N · m 之间时应不低丁 1. 5%;在 0. 2 N -Ir 以下时应不低于2%。
选择仪表时，应使测量值位手20%~～95%仪表量程范围内。出」检验时，测量仪器的准确度应不低」1%。3.2.2测量要求
进行电气测尽时，应遵循下列要求：国家技术监督局1992-12-19批准..com1993-06-01实施
GB/T13958—92
a。三相电流用同规格的三电流互感器（或二互感器）法及三电流表进行测量。三相功率应采用两瓦特表法进行测量。对小功率电动机，除堵转试验外，不允许采用电流互感器；b。试验时，各仪表读数尽可能同时读取。在测量三相电压或三相电流时，应取三相读数的平均值作为测量的实际值。
3.2.3测量线路
测量线路适用于小功率电动机。测量时，单相电动机应采用图1的测量线路：三相电动机应采用图2的测量线路。当所用电流表及瓦特表电流线圈内阻较大，不能满足测量要求时，单相电动机允许采用图3的测量线路；三相电动机允许采用图4的测量线路，
为了迅速可靠地换接电压表，图1中单极双投开关HK可选用旋转式按钮或钮子开关，图2中三级双投开关HK可选用万能转换开关或组合开关。不允许采用不合要求的波段开关等。为了提高测量准确度，测量线路中的导线压降影响应设法消除。采用图1或图2的测量线路进行温升及负载试验时，应遵循下列要求电网磁
电动机端
电网端
电动机燃Www.bzxZ.net
电网器
电动机造
GB/T13958—92
电用瓶
电动机端

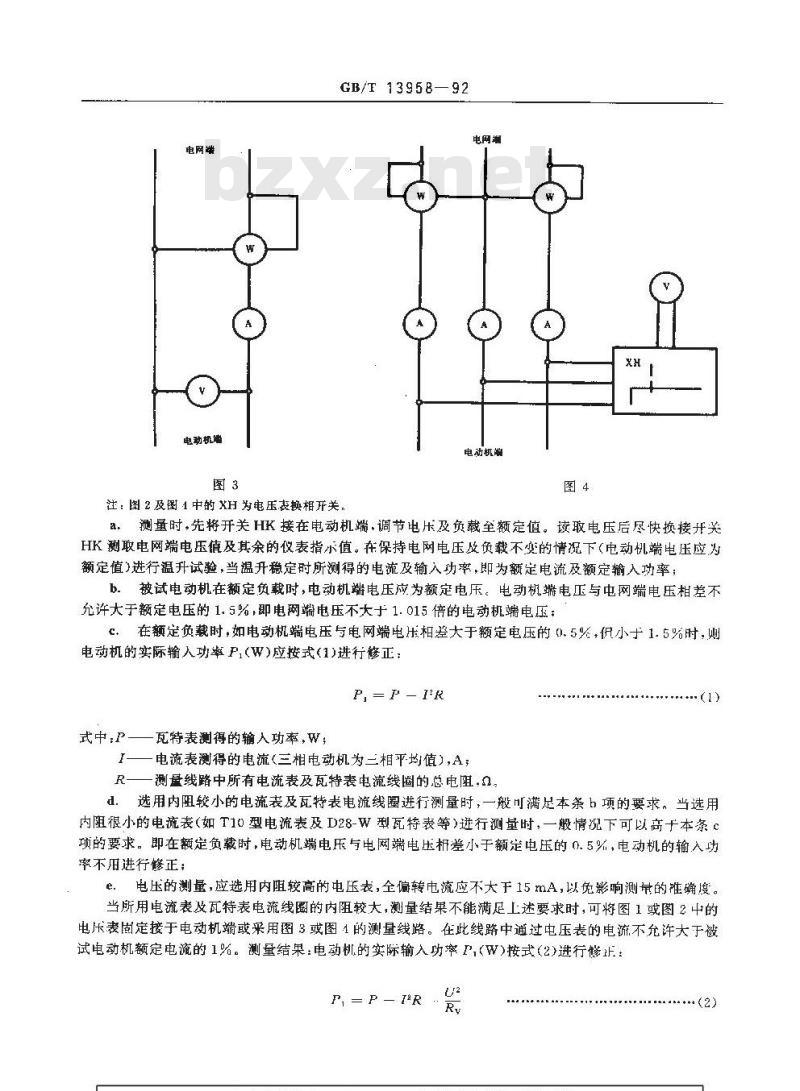

注：图2及图 1中的XH为电压表换相开关。图4
测量时，先将开关HK接在电动机端.调节电压及负载至额定值。读取电压后尽快换接开关a
HK测取电网端电压值及其余的仪表指示值。在保持电网电压及负载不变的情况下（电动机端电压应为额定值）进行温升试验，当温升稳定时所测得的电流及输入功率，即为额定电流及额定输入功率；b.被试电动机在额定负载时，电动机端电压应为额定电压。电动机端电压与电网端电压相差不充许大于额定电压的1.5%，即电网端电压不大于1.015倍的电动机端电压：在额定负裁时，如电动机端电压与电网端电压相差大于额定电压的0.5%，促小于1.5%时，则电动机的实际输入功率P(W)应按式(1)进行修正：P,=P-PR
一瓦特表测得的输人功率，W，
式中:P-
1—电流表测得的电流（三相电动机为二相平均值），A；R——测盘线路中所有电流表及瓦特表电流线圈的总电阻.a。..(1)
d．选用内阻较小的电流表及瓦特表电流线圈进行测量时，一般可满足本条b项的要求。当选用内阻很小的电流表（如T10型电流表及D28-W型瓦特表等）进行测量时，一般情况下可以高于本条c项的要求。即在额定负载时，电动机端电压与电网端电压相差小于额定电压的0.5%，电动机的输入功率不旧进行修正；
电压的测量，应选用内阻较高的电压表，全偏转电流应不大于15mA，以免影响测量的准确度。当所用电流表及瓦特表电流线圈的内阻较大，测量结果不能满足上述要求时，可将图1或图2中的电压表固定接于电动机端或采用图3或图1的测量线路。在此线路中通过电压表的电流不允许大于被试电动机额定电流的1%。测量结果：电动机的实际输入功率P,(W)按式（2>进行修正：P,=P-IR
式中：P——瓦特表测得的输人功率，W；GB/T 13958—92
I—m-电流表测得的电流（三相电动机应为三相平均值），A；R一测量线路中所有电流表及特表电流线圈的总电阻，2;U-电压表数,V;
Rv——电压表内阻,a。
当被试电动机额定电流在0.1A以上时，如果具备全偏转电流不大于1mA的0.5级高内阻电压表及T10电流表，D28-W型瓦特表或内阻更小的电表等可供使用时，则按图3或图4的测景线路进行测量时，可得到既准确又简便的测定结果。此时被试电动机的输入功率可不进行修正，尚时也减少了图1或图2的换接操作的麻烦。
4绕组对机壳及绕组相互间绝缘电阻的测定4.1测量时电动机的状态
测量电动机绕组的绝缘电阻应分别在电动机实际冷状态和热状态（或温升试验后）下进行。磁滞同步电动机可仅在实际冷状态下进行。出厂检验时，如无其他规定，绝缘电阻仅在实际冷状态下测定。但应保证热状态下绝缘电阻不低丁产品标准规定的数值。
4.2兆欧表的选用
测量绝缘电阻时，根据被试电动机绕组的额定电压规定如下：绕组的额定电压在36V及以下，选用250V兆欧表：绕组的额定电压在36V以上至500V，选用500V兆欧表：4.3测量方法
测景时，在兆欧表的读数值达到稳定后，读取并记录此数值·同时记录绕组的温度。a、三相电动机：如各相绕维的始末端均引出时，应分别测量每相绕组对机壳及相互间的绝缘电阻。如三相绕组已在电机内部连接，仅引出三个山线端时，则测量所有绕纽对机壳的绝缘电阻：h．单相电动机：如主、副绕组的始末端均引出时，应分别测基主、副绕组对机壳及主、副绕组之间的绝缘电阻。如主、副绕组已在电动机内部连接，卿测量主、副绕组对机壳的绝缘电阻；c.只有“个绕组的单相电动机，只测量绕组对机壳的绝缘电阻。5绕组在实际冷状态下直流电阻的测定5.1实际冷状态下绕组温度的测定电动机在室内放置：段时问后，用温度计或热电偶等测量电动机绕组端部或铁芯的温度，当所测温度与该环境空气温度之差不超过2K时，则所测温度却为实际冷状态下绕组的温度。花绕组端部或铁芯的温度无法测量时允许用机壳的温度代替。对小功率电动机如在室内放暨5h以上：记录仪表用电动机放置2h以上，此时室温即为实际冷状态下绕组的温度。
5.2绕组直流电阻的测定
绕组的直流电阻可用电桥法、微欧计法、电压表电流表法或其他测量厅法测定。当采用电桥法时，如绕组的直流电阻在1以下，应采用有效数值不低于4位数的双臂电桥测定。如绕组的直流电阻在1以上，应采用有效数值不低于4位数的单臂电桥测定。5.3测方法
测量绕组直流电阻时，电动机转子静止不动。定子绕组直流电阻应在山线端上测量。每绕红古流电阻应测量两次。
GB/T 13958—92

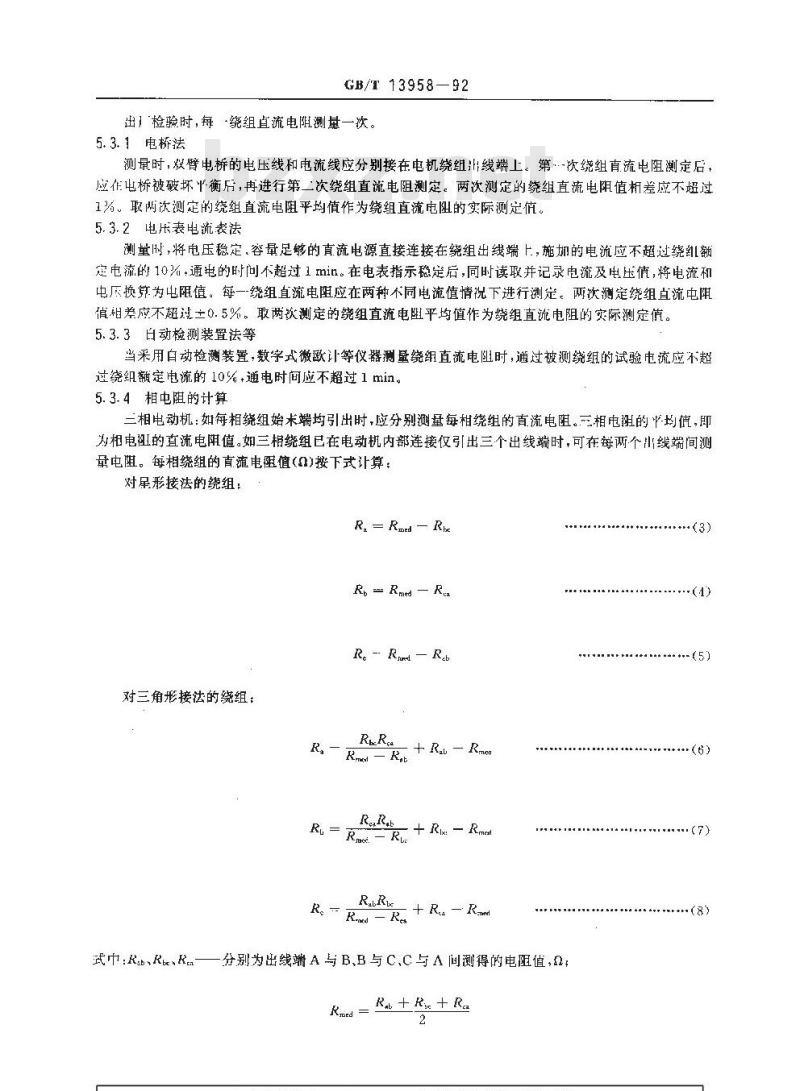

出】检验时，每绕组直流电阻测量一次。5.3.1电桥法
测量时，双臂电矫的电压线和电流线应分别接在电机绕组H线端上。第次统组直流电阻测定后，应作出桥被破坏衡后，再进行第二次绕组直流电阻测定。两次测定的绕组直流电阻值相差应不超过1%。取两次测定的绕组直流电阻平均值作为绕组直流电阻的实际测定值。5.3.2电压表电流表法
测量时，将电压稳定，容量足够的直流电源直接连接在绕组出线端上，施加的电流应不超过绕纠额定电流的10%，通电的时问不超过1min。在电表指示稳定后，同时读取并记录电流及电压值，将电流和电压换算为电阻值。每一绕组直流电阻应在两种不同电流值情况下进行测定。两次测定绕组直流电阻值相差应不超过土0.5%。取两次测定的绕组直流电阻平均值作为绕组直流电阻的实际测定值。5.3.3日动检测装置法等
当采用白动检测装置，数字式微欧计等仪器测量绕组直流电阻时，通过被测绕组的试验电流应不超过绕组额定电流的10%，通电时间应不超过1min。5.3.4相电阻的计算
三相电动机：如每相绕组始未端均引出时，应分别测量每相绕组的直流电阻。相电阻的均值，即为相电纽的直流电阻值。如三相绕组已在电动机内部连接仅引出三个出线端时，可在每两个山线端间测量电阻。每相绕组的直流电值（0)按下式计算：对星形接法的绕组：
R, = Rmed — Rkc
R, Rmd Rea
R。-- Rnnd —Rab
对三角形接法的绕组：
+R—Ru
Rmd -R
ReaRab
Rmed = RL.
+Rx—Rmar
R。 Rd - K
+ R - Rmod
武巾: Rb,Re、Rn-
分别为出线端A与B、B与C,C与A间测得的电阻值，2+Rend = Ra + Rts + Ra
GB/T 13958—92
如果各线端间的电阻值与三个线端电阻的平均值之差，对垦形接法的绕组，不人于平均值的2%；对二角形接法的绕组，不大于平均值的1. 5%时，则各相电阻值(0)可按下式计算对星形接法的绕组：
对三角形接法的绕组：
式中:Rx
6空载试验
三个线端电阻的平均值，，
6.1空载电流和空载损耗的测定
（9）
测定前，电动机应在额定电压、额定频率下空载运转，使机械摄耗达到稳定，即输入功率相隔半小时的两个读数之差不大于前一个读数的3%，对小功率电动机测定前应空载运转15～30min：试验时，施加在定子绕组上的电压应为额定电压.额定频率，并在空载运转时测定，读取空载电流和空载损耗。
6.2感应电压测定
感应电压测定为三相永磁同步电动机的试验项目。测定力法如下：试验时，用直流电动机、同步电动机或同步测功机作为原动机与被试电动机用联轴器连接。原动机拖动被试电动机在同步转速下作为空载发电机运行。用不低于0.5级的高内阻电压表（如T10型、D8型等电压表）分别测量被试电动机的三个出线端的感应电压U、Ub、Ua，取其平均值作为空载感应电压值。
7超速试验
超速试验是在空载状态下进行，转速为1.2倍最高额定转速历时2min：如有特殊要求，则应按有关标准的规定进行。
超速方法有以下两种：
提高被试电动机的电源频率在空载运行状态下进行超速试验a.
b．用原动机拖动被试电动机进行超速试验。8振动的测定
振动的测定按GB10068的规定进行。9匝间冲击耐电压试验
压间冲击耐电压试验按 JB/Z 294 进行。10短时升高电压试验
短时升高电压试验应在空载时进行。试验时，被试电动机施加130%的额定电压，运行时间为3in，但在130%的额定电压下空载电流CB/T 13958—92
超过额定电流的电动机，试验时间可缩短至1min。提高试验电压至额定电压的130%时，允许同时提高频率，但应不超过1.15倍额定频率，单相电容运转电动机除外。
单二相磁滞同步电动机的试验时间为5min。试验时允许采用必要的冷却措施。11耐电压试验
耐电压试验用电源变压器容量每1kV试验电压应不小于1kV·A，频率为50Hz，电压波形尽可能为止弦波。
11.1 试验要求
耐电压试验在电动机静止的状态下进行。试验前，应先测量绕组的绝缘电阻。型式试验时，还应在温升试验后，电动机接近热状态时进行耐电压试验。试验前，应采取切实的安全防护措施。试验中如发现异常情况，应立即断电，并将绕组回路对地放电
11.2试验方法
试验时.电压应施于绕组与机壳之间。具体方法如下。三相电动机，每相绕组均有始末端引出时，应每相单独对机壳逃行耐电压试验，三相共试三次。每次试验时，其余两相不参与试验的绕组均应与机壳连接。如三相绕组已在电动机内部接成Y形或△形、只引出三个出线端，则只进行一次三相对机壳之间的耐电斥试验。b，单相电动机应分别进行主绕组及副绕组对机壳之间的耐电压试验，共试两次，每次试验时，另一不参与试验的绕组应与机壳连接。如主副绕组已在电动机内部连接，则只进行一次主副绕组对机充之问的耐电压试验。
c.单相单绕组电动机，只进行一次绕组对机壳之间的耐电压试验。11.3试验电压值及时间
试验电压的数值及时间按GB755、GB5171或该类型电动机标准的规定。12温升试验
温升试验可在任一方便的环境空气温度下进行（最好在10～40（范围内进行）。如有特殊要求，则应接有关标准规定进行。对小功率电动机温升试验用散热板按GIB5171及各类型电动机标准的规定。12.1温度的测量方法
试验时，可用温度计法、电阻法、理置检温计法等测量电动机绕组及其他各部位的温度。12.1.1温度计法
温度计包括膨胀式温度计（如水银、酒精等温度计）半导体温度计及非理胃的热电偶或电阻温度计。测量时，温度计应紧贴在被测点表面，并用绝热材料复盖好温度计的测温部分，以免受周围冷却空气的影响。有交变磁场的地方，不能采用水银温度计。12.1.2电阻法
测量被试电动机绕组的直流电时，冷热状态电阻必须在相同的出线端上测量。并根据直流电阻随温度变化而相应变化的关系来确定绕组的平均温升。a.铜绕组的平均温升△t(K)按式(11)计算：At =
R= R(235 + to) +t。 - ti
式中：R试验结束时的绕组电阻，a；..com+(113
R。一-…试验开始时的绕组电阻，；GB/T 13958—92
t—…·试验结束时的冷却空气温度，～t。一试验开始时的绕组温度，。b，对铜以外的其他材料，应采用该材料在0℃对电阻温度系数的倒数来代替公式（11)中的235；对铝绕组除另有规定，应采用225。12. 1. 3 理埋置检温计法
测量埋置式电阻温度计的电阻时，应控制测量电流的大小和通电时间，使电阻值不致因测量电流引起的发热而有明显的改变。
12.2温升试验时冷却空气温度的测定冷却空气温度可用几支温度计分布在冷却空气进入电动机的途径中进行测量。温度计应放置在距电动机12丑处，其球部（测温部）处于电动机轴伸中心高的水平面上，并应防止外来辐射热及气流的影响，取温度计读数的平均值作为冷却空气温度。温升试验结束时的冷却空气温度，应取在整个温升试验过程中最后的1/4时间内按相等时间间隔测得的几个温度计读数的平均值。12.3电动机各部位温度的测定
12.3.1绕组温度的测定
电动机绕组的温度用电阻法测量。如电动机有埋置检温计时，则用检温计测量12.3.2铁芯温度的测定
铁芯温度用检温计、温度计或变色漆、变色笔测量。取其最高值作为铁芯温度。12.3.3轴承温度的测定
轴承温度用温度计测量。对于消动轴承，温度计放入轴承的测量孔内，或放在接近滑动轴承的表面处。对于滚动轴承，温度计放在最接近轴承外圈处。12.4电动机断能停转后所测得读数的修正用电阻法测量断能停转后的电动机温度时，要求在温升试验结束就立即伙电动机停转。电动机断能停转后如能在表1所述时间内测得第一点读数，则以读数计算电动机的温升而不需外推至断能瞬问。表1
电动机的额定功率P(kW)或类型
记录仪表用电动机
小功率电动机
断能后间隔的时间+s
如在表1所述间隔时间内不能测得第一点读数，则应尽快测得它。以后每隔约10～15读取一次读数，直至这些读数开始明显地从最高值下降为正，将测得的读数作为时间的函数绘成曲线并根据中动机的额定功率（或类型），将此曲线外推至上述相应的问隔时间，所获得的温度即作为电动机断瞬间的温度。绘制曲线时，推荐采用半对数坐标，温度标在对数坐标轴上。如停转店测得的温度连续上升，则应取测得的温度最高值作为电动机断能瞬间的温度。12.5温升试验方法
电动机的温升试验应在额定电压、额定频率及额定输出功率（或额定转矩）下用直接负载法（记录仪表用永磁同步电动机用空载法）进行。试验时，被试电动机应保持额定负载（记录仪表用永磁同步电动机应保持额定电压）直到电动机各部位温度达到热稳定状态时为止。试验过程中，每隔半小时记录一次被试电动机的电压、电流、输入功GB/T 13958—92
率、转速和转矩以及定子铁芯、轴承，机壳、周围玲却空气温度。当电动机各部位温度达到热稳定状态后，即断能停转并按 12. 4条要求测量绕组电阻。对多种定额电动机的温升试验，应在能产生最高温升的定额值下进行。如不能事先确定，则应在每种定额下逐一进行。
为了缩短试验时闻在温升试验兀始，可适当过载运行一~段时间。试验期间，应果取措施尽量减少却空气温度变化。13效率和功率因数的测定
13.1工作特性的测取
工作特性曲线是电动机在额定电压及额定频率下，输入功率、定子电流1:、效率7、功率因数cos4与输出功率P的关系曲线。
工作特性曲线应在电动机的温度接近热状态时（或温升试验后)在负载试验中测取。此时，在1.25~0.25倍额定功率范围内由高至低量取6～8点，每点均应量取电压，电流、输入功率及转矩值。13.2效率的测定
电动机效率的测定方法采用直接法。直接测定效率时，电动机输入功率用瓦特表测量，输出转矩可用下面种方法测量：a.
电机测功机法；
h.磁滞、磁粉及涡流等测功机法;转矩测量仪法。
试验时，测功机用联轴器与被试电动机连接。转矩测量仪按规定的使用要求与被试电动机和负载电机连接。
当电源电压及负载转矩都比较稳定，温升试验能保持额定电压、额定频率及额定输出功率（或转矩）不变的条件下进行时，则被试电动机的额定输出功率及转矩、额定输入功率、额定电流等，应由温升试验中最后1～2点读数直接读取。额定负载时的效率由所测得的额定输出功率与额定输入功率之比求得,以式表示如下
被试电动机的输出功率P（W)按式（12)计算：Pz
式中.T。---被试电动机输出转矩,N·m；一被试电动机同步转速;r/nin。被试电动机的效率(%)按式(13)计算：P
式中：P一—被试电动机实际输入功率，W。Ten
X 100%
13.3效率测定时，被试电动机转矩测量误差的修正·(12)
·(13)
效率测定时，被试电动机额定转矩测量的准确度在0.5Nm以上时，应不低于1%。在0.2N·m以下时，应不低于2%。如果对转矩测量准确度有更高的要求时，或者所用的测功机准确度偏低对被试电动机额定转矩测量的准确度在 0. 5 N·m 以上时,低于1%,但不低于 1. 5%,在0. 2 V·m 以下时,低下2%，低不低于3%时，则可按下述要点对测功机进行调整，并对所测转矩值进行修正。GB/T 13958—92
使电机测功机或磁滞、涡流等测功机产牛误差的因素，-般有如下几种：13.3.1联轴器阻力矩误差
联轨；幂阻力矩误差，可用良好的联轴器安装及机组安装来消除。13.3.2.轴承阻力矩误差
摆动部分轴承阻力矩误差，可用良好的测功机装配及调整来消除。13.3.3：杠杆臂长误差
杠杆臀长误差，可用杠杆臂长的准确加工及测功机的调试来消除（指用杠杆码法测转矩时）13.3.4风阻转矩误差
风阻转矩误差因无法消除，试验结果对所测转矩值应按式(14)进行修正。T = T +Tt
式中：T。被试电动机实际输出转矩,V·mT,—试验时测得的输出转矩，N·m;Tim测功机风阻转矩,N·m。
风阻转矩T的简便测法如下：
a。选择一台单相电容起动或电阻起动的异步电动机，其容量应为测功机容量的0.5～1倍，并用联轴器与测功机连接。安装工作使运转时平稳轻快，以免造成转矩测量误差；b。起动异步电动机在额定电压下带动无励磁的测功机空转，用低功率因数瓦特丧测州异步电动机的输人功率P(W)输入电流Ito(A)及测功机的转矩指示值T,(N·m）和转速nd(r/min)；c.做完b项试验后，尽快将异步电动机拆离测功机并施加额定电压空载运行，用测P.、Iin的仪表及相同量程测出电动机的空载损耗P(W)及空载电流I(A）)。在b，c两次试验中，如异步电动机电压及率能完全保持相同，则11与T，实际上应无差别。风阻转矩试验时，电动机的转速约等于，n：为同步转速：i/tmin。风阻转矩T按式(15)计算：
Tau 9.55(Fi- Pe) T
测功机的T值应分别在3000、1500.1000及750r/min转速下预先测得，不需在每次试验中测定。
如用同步测功机或永磁同步测功机测量被试电动机转矩时，在正确使用情况下，测出的转矩值不必进行修正,因轴上无风叶,所测得的T～0。13.4功率因数的求取
功率因数可由温升或负裁试验结果按式(16)、(17)求取：P
单相电动机功率因数cos华=
三相电动机功率因数cosg：
式中:f,——额定电压时的输入功率,W;U,—额定电压,V;
I1—输入电流,A。
14堵转转矩和堵转电流的测定
GB/T 13958—92
堵转试验在电动机接近实际冷状态下进行。试验时，应将转了堵住14. 1测定要求
a堵转转矩和堵转电流应在额定电压、额定频率下测定。如条件有困难，可在0.9～1.05倍额定电斥范围内测定。测定结果应按14.3条换算至额定电压；b.为了减少电动机的发热，每点电压、电流及转矩的测量通电时间.单相电动机应不超过55，一相电动机,应不超过 8 s,三相电动机还应测量三相电流：c。磁阻式及永磁式电动机的堵转转短应使用可调定转子相对角位置的一般杠杆或转矩测量仪等进行测定：
d、测定时，所配用的测力计行程越小越好。14.2测定方法
磁滞式电动机的堵转转矩应在额定电压下测定。测定可在任何转子位置点进行，只测定一点即b。磁阻式及永磁式电动机堵转转矩的测定，应按表2规定的机械角度范围及每点间隔度数测取11点或6点，每点电动机的温度应保持相同。堵转转矩取其中最小值，堵转电流取其中最大值（二相电动机应为三相电流平均值)；
电动机型式
三相 6 极永磁式
三相 4极永醚式
三相 4 极磁阻式
三相2极磁阻式
单相4磁阻式
机械角度范围
任意20°内
任意30°内
任意30°内
任意60°内
任意90°内
每点间隔度数
2°或4°
3°或6″
3°或 6°
6\或12°
9°或18°
总共测定点数
11点或6点
为了防止电动机发热减少冷却时间。上述试验可在不小0.5倍额定电压下进行，找出堵转转矩最小点后。再在该点测出额定电医下的堵转转矩；d.当用转矩测量仪（或最小堵转转矩数字显示仪）测定堵转转矩时，可测取堵转转矩特性曲线（或数字显示),额定电压时的堵转电流Ikn(A)和堵转转矩 Tkn(N·tm)由转矩特性曲线查取或从数字显示中读取。
用转矩测量仪测定堵转特性曲线时，可将二次仪表上输出的转矩模拟量电压接至XY函数记录仪的Y轴，记录仪的X转做为时间轴，再用固定在负荷电机端转轴上的制动装置，使转轴慢慢匀速转动时，则可在XY记录仪的坐标纸上直接画出堵转转矩与转子角位置的关系曲线。此时堵转转矩最小值可出曲线上直接测得。
用最小堵转转矩数宁显示仪测定最小堵转转矩，按最小堵转转矩数字显示仪的要求，将被试电动机用联轴器连接，在接通试验电源情况下，从显示屏中读取堵转转矩最小值。14.3测定结果的换算
额定电压U时的堵转电流IkN及堵转转矩TK按式（18）、（19)换算：式中,Un-—额定电压，V
Uk——试验时的电压,V;
GB/T 13958-—92
Ikn = I T
Ik一试验电压为 U 时测得的堵转电流,A;Tk—试验电压为 Uk时测得的堵转转矩,N·m15牵人转矩的剩定
同步电动机的牵入转矩值与负载的转动惯量有关（磁滞同步电动机除外）惯录值越人·测出的牵入转矩值越小。因此，测最被试电动机的牵入转矩时应同时注明负载的转动惯量值，否则无法衡量被试电动机的牵人同步性能。牵入转矩应在额定电压下测定。测定方法有如下三种：电机测功机法：
b.磁滞磁粉及祸流等测功机法；e、绳索游轮法。
注：,b两法不适用于无异步运行状态的同步电动机(主要是记录仪表用同步电动机)。15.1电机测功机法
用电机测功机法测定牵入转矩时，可用同步测功机、永磁同步测功机或其它类型的电机测功机行测定。
测定时，被试电动机与测功机之间应用联轴器连接，由接近同步的异步运行状态开始，在保持定电压情况下逐渐减小被试电动机的负载转矩，并随时读取转矩值。当负载转矩减全最小值时，被试电动机开始宰人同步。读取此同步前的转矩最小值即为所测的牵入转矩。被试电动机是否由异步运行状态进入同步，般需用同步闪光灯照射被试电动机转轴上的标记来确定：标记转动时为异步运行，标记不转动时为同步运行。对于磁滞同步电动机必需这样测定同步闪光灯需接至与被试电动机相同频率的电源。磁阻同步及永磁同步电动机在异步状态下运行时，电流大，发热快，测定必须迅速而难确的进行。为使测定结果准确可靠，牵入转矩的测定应不少于两次。在保持被试电动机温度不变时，两次测定结果应相同。
15.2磁滞、磁粉及涡流等测功机法牵人转矩可用具有制动转矩可平滑调节，并随时均可读出转矩值的磁滞测功机，磁粉测功机或涡流测功机等进行测定。
测定时，被试电动机与测功机之间应用联轴器连接。测定方法及要求与15.1条相同。15.3绳索滑轮法
绳索滑轮法适用于30W以下的同步电动机及记录仅表用同步电动机。15.3.1异步运行状态牵入同步的电动机由异步运行状态牵入同步的被试电动机牵入转矩的测定，按图5进行。测定方法及要求与15. 1条相同。
