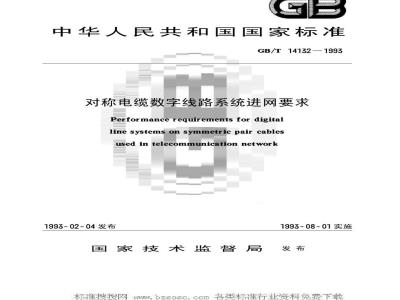

中华人民共和国国家标准
GB/T14132—1993
对称电缆数字线路系统进网要求Performancerequirementsfordigitalline systems on symmetric pair cablesusedintelecommunication network1993-02-04发布
1993-08-01实施
国家技术监督局发布
W.bzsoso.cOI中华人民共和国国家标准
对称电缆数字线路系统进网要求Performance requirements for digitalline systems on symmetric pair cablesused in telecommunication network本标准参照采用了国际电报电话咨询委员会G.952建议。1主题内容与适用范围
GB/T14132—1993
本标准规定了对称电缆数字线路系统进网时必须具备与统一的基本性能和接口特性要求。本标准主要适用于对称电缆线对上传输2048kbit/s系列信号的数字线路系统。2引用标准
GB7611脉冲编码调制通信系统网路数字接口参数JB681铜芯纸绝缘对绞市内通信电缆JB866铜芯纸绝缘星绞铅套高频对称通信电缆YD322铜芯聚烯烃绝缘铝塑综合保护层市内通信电缆GB/T14130电缆数字段进网要求
3系统比特率、容量、系列
满足表1的规定。
系列等级
标称比特率
比特率
话路数目（路）
4传输媒质
2048kbit/s
±50×10-6
4.1应采用JB681、JB866和YD322所规定的电缆。4.2传输8Mbit/s数字信号的电缆特性见附录C（参考件）。4.3可采用单缆制或双缆制两种工作方式。5线路传输码型
应采用HDB3码，如各主管部门同意，也可采用4B3T码。国家技术监督局1993-02-04批准二次群
8448kbit/s
±30×10-6
1993-08-01实施
W.6总的设计性能
6.1可用性设计目标
GB/T14132—1993bZxz.net
由对称电缆数字线路系统构成的数字段可用性A要求：A99.995%（单向）
6.2可靠性
对称电缆数字线路系统每一转换段的平均故障间隔时间MTBF要求：MTBF>1年（单向)
6.3再生中继器性能指标（定义及测量方法见附录A）6.3.1相对于BER为10-7的近端串音噪声指数[Rn]用于短距离再生中继段的再生中继器[R]满足图1要求。用于长距离再生中继段的再生中继器[R]满足图2要求。[ndB
图1短距离再生中继段的近端串音噪声指数与线路衰减的关系2
W.bzsoso.cOICR-J,dB
GB/T14132—1993
路t，B
图2长距离再生中继段的近端串音噪声指数与线路衰减的关系6.3.2相对于BER为10-7的远端串音噪声指数：[R飞18dB
6.3.3在串音引入的干扰可以忽略的情况下，可以用噪声余度的指标，在均衡范围内，相对BER为10-7的噪声余度M的要求：
6.4抖动性能
6.4.1容许输入抖动的最低容限
M≥6dB
2048kbit/s和8448kbit/s的接口输入口应分别符合GB7611中3.2.2.3及4.2.2.3条的规定。6.4.2抖动转移特性
由对称电缆数字线路系统构成的数字段抖动转移函数的最大增益不应超过1dB。6.4.3无输入抖动时的输出抖动
应符合GB/T14130第4.3.2.4条的规定。6.5误码性能指标
由对称电缆数字线路系统构成的数字段84kbit/s的误码性能应满足GB/T14130第4.3.1条的规定。
W.GB/T14132—1993
当使用对称电缆数字线路系统做延伸传输时，必须满足I类数字段的要求。6.6数字接口特性
数字接口特性应符合GB7611中第3.1及3.2条和第4.1及4.2条的规定。7具体设计性能
7.1远供类型
采用一个系统的两个线对或两个系统各一个线对的幻象电路的直流定电流远供方式。7.2再生中继器间距和电缆利用度在6.3节中给出了再生中继器串音噪声指数与线路衰减的关系，由于电缆类型较多，使用者只能根据实用电缆实测特性，按照再生中继器性能设计再生中继器间距。推荐的单缆制市话电缆再生中继器间距的设计方法在附录B中给出。7.3维护方式
7.3.1监测和故障定位的类型
采用不中断业务的自动监测和故障定位方式。注：当条件受到限制时，也可采用中继业务的检测方式。目前电信网中不具备不中断业务故障定位的设备仍可继续使用。
7.3.2故障情况与相应措施
除具有数字段所规定的故障情况与相应措施外，还应具有下列情况的监测与相应措施。7.3.2.1对于长距离线路系统，如有可能，当系统运行正常时，能监测各再生中继器的BER。7.3.2.2当出现BER大于10-3故障时，应发出可见、可闻信号，如有可能，应显示故障站号，并发出AIS。当连续10s大于10-3故障时，如有可能应转换到备用系统。判断BER大于10-3故障的检测时间，不大于表2所给数值。表2
系统比特率，kbit/s
检测时间，ms
检测比特数
~1×108
7.3.2.3当BER劣化至10-5时，应发出延迟维护告警信号。8448
~1.4×108
7.3.2.4设备应设置必要的告警信号输出接口，以适应网络自动监控系统的需要。4
W.bzsoso.cOmGB/T14132—1993
附录A
再生中继器串音噪声指数的定义和测量（补充件）
A1再生中继器串音噪声指数的定义A1.1近端串音噪声指数[Rn]的定义[RN]=[IN]-[N。]
式中：In一一频率为线路波特值1/2处的近端串音衰减为0dB时，由单个主串再生中继器引起的，出现
在被串再生中继器判决点的近端申音电压均方值。N
被串再生中继器产生规定的BER时，在其判决点上的近端串音干扰电压的均方值。它与影响判决过程的那些参数有关，并反映了由于符号间干扰和在中继器判决点上判决门限电平及抽样瞬时偏离最佳位置所引起的损伤。
A1.2远端串音噪声指数[R]的定义[R[]-[N]
式中：Ir——频率为线路波特值的1/2处的近端串音衰减为0dB时单个主串再生中继器引起的，出现在被串再生中继器判决点的远端串音电压均方值。N。
被串再生中继器，产生规定的BER时，在其判决点上的远端串音干扰电压的均方值。它与影响判决过程的那些参数有关，并反映了由于符号间干扰和在再生中继器判决点上的判决门限电平及抽样瞬时偏离最佳位置所引起的损伤。A2再生中继器串音噪声指数的测量A2.1近端和远端串音噪声指数的基准测量方法（方法A）如图A1所示，方法A与串音噪声定义直接有关，称为基准测量方法。A2.1.1测量步骤，靠功能转换开关置于N或F位置就能分别测量近端或远端噪声指数。先使al和a2处的均方根电压相等，将人工线置于所需的衰减值AdB。调整可变衰减器直到BER为10-7，此时，衰减器读数RdB即为人工线AdB误码率10-7下的近端或远端串音噪声指数。
W.试信
方根共较出
GB/T14132—1993
川克球品
近端或远端串音噪声指数的基准测量方法(方法A）A2.2近端串音噪声指数的替代测量方法（方法B）BER
如图A2所示，用“输入信噪比”测量设备，将其置于“人工状态”借助一附加可变衰减器和中间参数αN，即可完成。
A2.2.1测量步骤
A2.2.1.1人工线置于0dB衰减，附加可变衰减器置于AdB衰减。A2.2.1.2调节增益可变放大器，使测试可变衰减器输入b2点的功率电平等于人工线输出b1点的功率电平：
［Q]-A（dB）
A2.2.1.3人工线置于AdB衰减，附加可变衰减器置于0dB衰减。A2.2.1.4调整可变衰减器，使检测到的BER为10-7，此时可变衰减器的衰减是[NJdB。A2.2.1.5［R】计算
[RN]=[an]+A[Wn]
式中：
「[PrGf)df/ [1f/fo/2Pr(f)df
[W] = 10 1og10
Pr(f)—线路码功率密度谱(单边)。最好通过测量获得[W］值，此外也可以根据AMI或HDB3的Pr（f）取某个频率范围计算得到[Wz]值。例如：0到10240kHz，算出：[W]=—3.59dB
W.创诺号
GB/T14132—1993
精及倍哗比键段“人工”
作第巢-. 1. 1.条
宽需咳出点
牛模法波尚
益款人器
可变京诚骨
图A2近端串音噪声指数的替代测量方法（方法B）附录B
单缆制市话电缆再生中继器间距的设计方法(参考件)
B1通过测试电缆获得的性能参数ANs——近端串音衰减的均值,dB。Ons——近端串音衰减的标准差,dB。C——截尾系数。实测串音衰减具有截尾正态分布，是在Cns处截尾。B2截断因数
T(CONS)
(CNs)(CNs）
Φ(C)@(C)
@(C2Ns）-@—C-2Ns)
Tn(C,28ns)=
@(C)—@(—C)
Tn(C,20ns)
U(CONs)
T(C,Ons)
五生果
虚测位
W.式中：@(X)表示正态概率积分。GB/T14132—1993
=0.1X1n10=0.23026
B3再生中继器误码率与近端串音干扰指数对应于P1=10-X的[R图B1误码率与信噪比的关系图
B4同缆内m个系统对一个系统的串音参数AN总UNSUNG
No=101gm+0.115Ns+101gTn(C,ons)—51g+Un(C,ons) .100 0230ms
ON点 =2. 084[101g [1+Un(C, ns) · 10 03e—1]B5再生中继器间距受下式约束：UNSUNO+2.330N总+[RN]
W.GB/T14132—1993
附录C
用于8Mbit/s的数字传输系统的对称电缆特性(参考件）
单缆制工作于8Mbit/s速率的数字传输系统所使用的电缆特性见下面表C1。c1
表C1单缆工作时比特率为8Mbit/s的数字传输系统使用的电缆特
工作比特率，kbit/s
线路码
调制速率，kbaud
在(半时钟速率)频率处，再生中继段的衰减[当电缆的线对用满，在不同的四芯组里，建立不同的传输方向（最大可能值），dB」铜芯线直径（聚苯乙烯绳绝缘），mm星形四芯组数
在1MHz时的特性阻抗，2
标称电容，nF/km
衰减系数，10℃，dB/km
在1MHz处
在f。频率处
在f。频率处的近端串话,dB
标称值
最小值
不同四芯组线对间的远端串话（1000m长的最小值），dB在1MHz时
在时钟频率时
同一四芯组线对间的远端串话（在最长再生中继段的最小值),dB在1MHz处
在f。频率处
注：1）这些特性相应用于铝护套屏蔽的电缆。2）中心四芯组不用于传输数字信号。1
电缆类型）
W.C2
GB/T14132—1993
双缆制工作于8Mbit/s的数字传输系统的电缆特性见下面表C2。表C2双缆工作时比特率为8Mbit/s的数字传输系统所使用的电缆特
工作比特率，kbit/s
线路码
调制速率，kbaud
当电缆全部线对都使用时，在f。频率处，再生中继段的衰减（最大可能值），dB铜芯线直径（聚苯乙烯绳绝缘），mm星形四芯组数
在1MHz时的特性阻抗，2
标称电容，nF/km
衰减系数，dB/km，在10℃时
在1MHz
在f.频率
不同四芯组线对之间的远端串话（1000m）长的最小值，dB在1MHz处
在4MHz处
同一四芯组线对间远端串话（在最长再生中段时的最小值）,dB在1MHz处
在4MHz处
注：这些特性相应于铝护套屏蔽电缆。附加说明：
本标准由中华人民共和国邮电部提出。本标准由邮电部电信传输研究所归口。本标准由邮电部电信传输研究所负责起草。本标准主要起草人王春岭、周英华。10
