本标准规定了熔模铸造模料酸值的测定方法。本标准适用于测定各种熔模铸造模料的酸值。 GB/T 14235.6-1993 熔模铸造模料 酸值测定方法 GB/T14235.6-1993 标准下载解压密码：www.bzxz.net

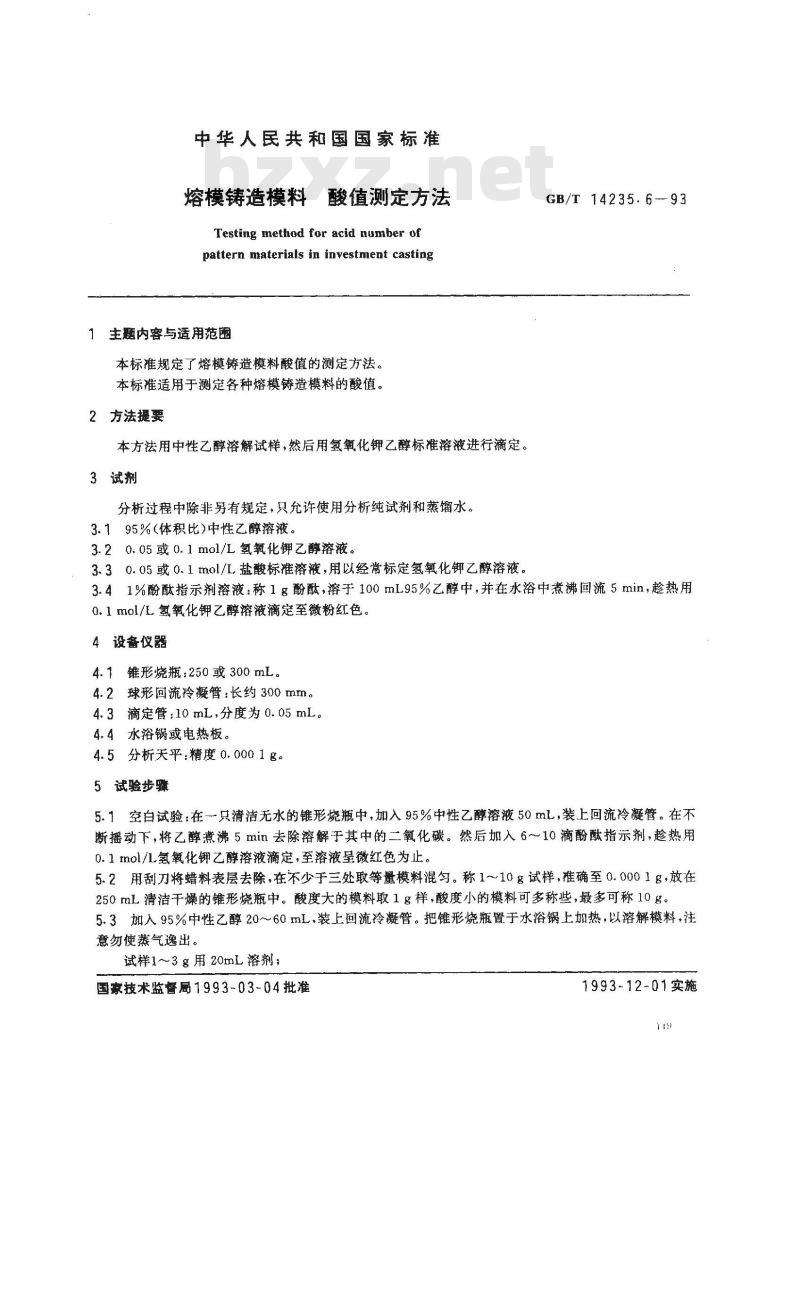

中华人民共和国国家标准
熔模铸造模料bZxz.net
酸值测定方法
Testing method for acid number ofpattern materials in investment casting1主题内容与适用范围
本标准规定了熔模铸造模料酸值的测定方法。本标准适用于测定各种熔模铸造模料的酸值。2方法提要
本方法用中性乙醇溶解试样，然后用氢氧化钾乙醇标准溶液进行滴定。3试剂
分析过程中除非另有规定，只允许使用分析纯试剂和蒸馏水。3.195%(体积比)中性乙醇溶液。3.20.05或0.1mol/L氢氧化钾乙醇溶液。3.30.05或0.1mol/L盐酸标准溶液，用以经常标定氢氧化钾乙醇溶液。GB/T 14235.6--93
3.41%酚酸指示剂溶液：称1g酚酸，溶于100mL95%乙醇中，并在水浴中煮沸回流5min，趁热用0.1mol/L氢氧化钾乙醇溶液滴定至微粉红色。4设备仪器
4.1锥形烧瓶：250或300mL。
4.2球形回流冷凝管：长约300mm。4.3滴定管：10mL，分度为0.05mL。4.4水浴锅或电热板。
4.5分析天平：精度0.0001g。
5试验步骤
5.1空白试验：在一只清洁无水的锥形烧瓶中，加入95%中性乙醇溶液50mL，装上回流冷凝管。在不断摇动下，将乙醇煮沸5min去除溶解于其中的二氧化碳。然后加入6～10滴酚酸指示剂，趁热用0.1mol /L氢氧化钾乙醇溶液滴定，至溶液呈微红色为止。5.2用刮刀将蜡料表层去除，在不少于三处取等量模料混匀。称1～10g试样，准确至0.0001g，放在250mL.清洁干燥的锥形烧瓶中。酸度大的模料取1g样，酸度小的模料可多称些，最多可称10g。5.3加入95%中性乙醇20～60mL，装上回流冷凝管。把锥形烧瓶置于水浴锅上加热，以溶解模料，注意勿使蒸气逸出。
试样1～3g用20mL溶剂；
国豪技术监督局1993-03-04批准1993-12-01实施

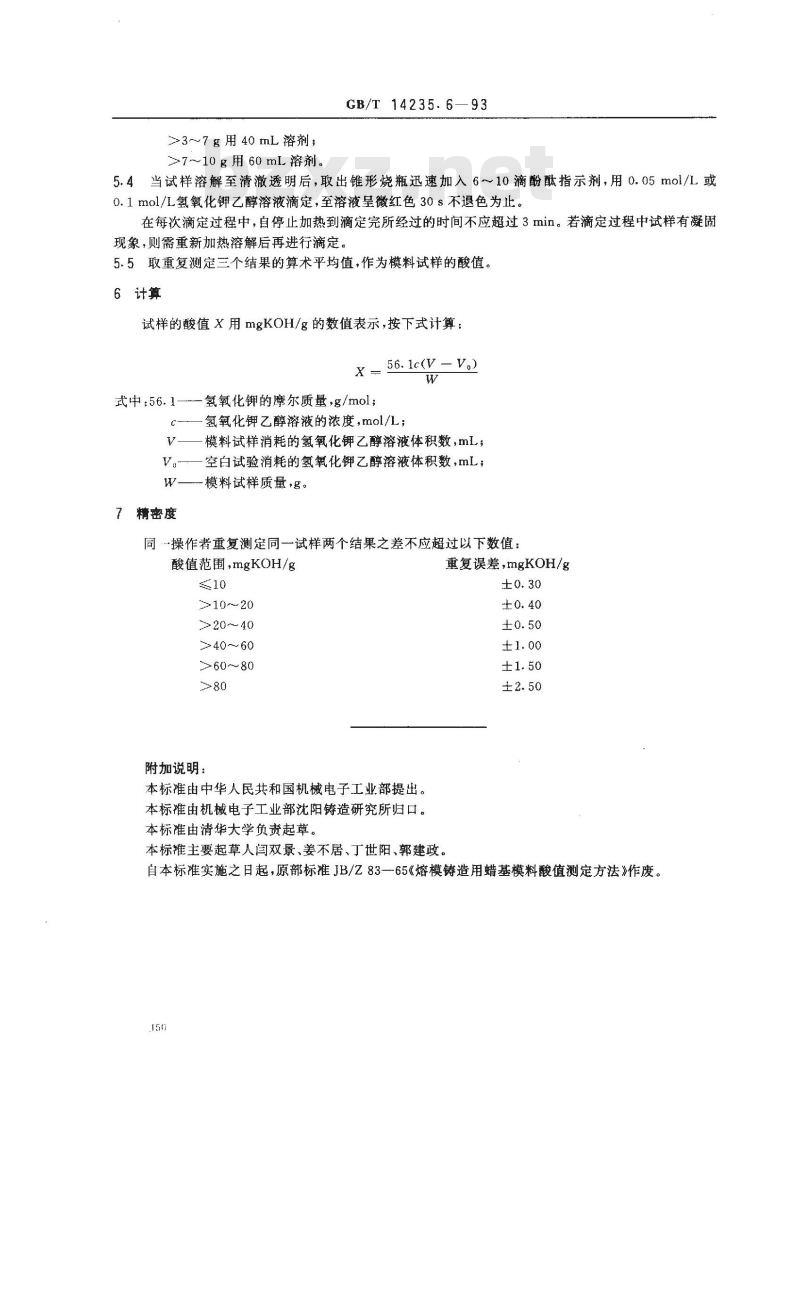

>3～~7g用40mL溶剂；
GB/T14235.6—93
>7～10g用 60 mL溶剂。
5.4当试样溶解至清澈透明后，取出锥形烧瓶迅速加入6～10滴酚酸指示剂，用0.05mol/L或0.1mol/L氢氧化钾乙醇溶液滴定，至溶液呈微红色30s不退色为止。在每次滴定过程中，自停止加热到滴定完所经过的时间不应超过3min。若滴定过程中试样有凝固现象，则需重新加热溶解后再进行滴定。5.5取重复测定三个结果的算术平均值，作为模料试样的酸值。6计算
试样的酸值X用mgKOH/g的数值表示，按下式计算：X = 56. c(V- Vo)
式中：56.1
7精密度
氢氧化钾的摩尔质量，g/mol；
氢氧化钾乙醇溶液的浓度，mol/L；模料试样消耗的氢氧化钾乙醇溶液体积数，mL；空白试验消耗的氢氧化钾乙醇溶液体积数，mL；模料试样质量，g。
同操作者重复测定同一试样两个结果之差不应超过以下数值：酸值范围，mgKOH/g
>10～20
>20～40
>40～60
>60～80
附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部沈阳铸造研究所归口。本标准由清华大学负责起草。
重复误差，mgKOH/g
本标雅主要起草人闫双景、姜不居、丁世阳、郭建政，自本标准实施之日起，原部标准JB/Z83一65《熔模铸造用蜡基模料酸值测定方法》作废。150
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
