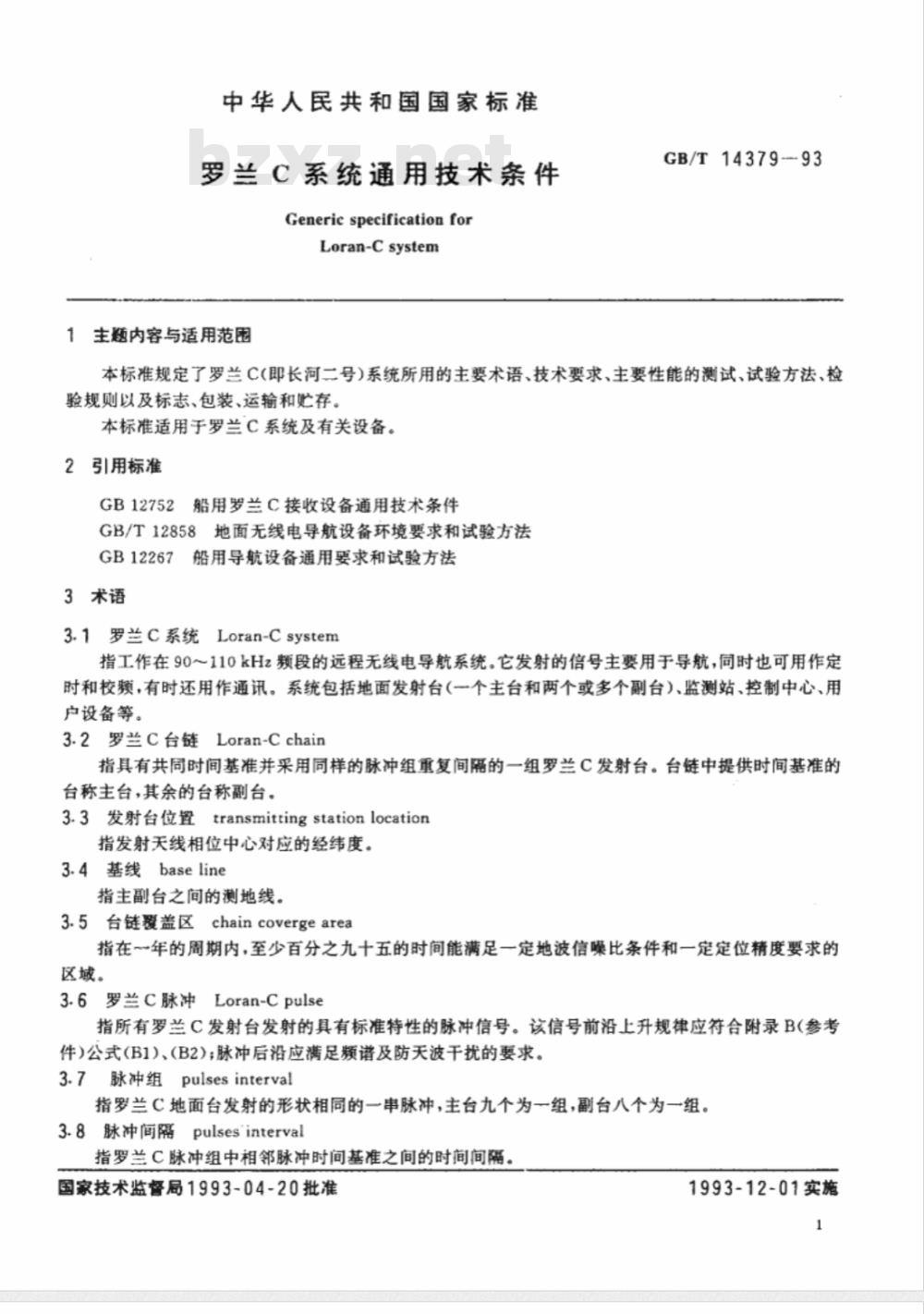

中华人民共和国国家标准
GB/T14379—93
罗兰C系统通用技术条件
Genericspecificationfor
Loran-C system
1993-04-20发布
1993-12-01实施
国家技术监蓝督局发布
中华人民共和国国家标准
罗兰C系统通用技术条件
Generic specification for
Loran-C system
1主题内容与适用范围
GB/T14379-93
本标准规定了罗兰C（即长河二号）系统所用的主要术语、技术要求、主要性能的测试、试验方法、检验规则以及标志、包装、运输和贮存。本标准适用于罗兰C系统及有关设备。2引用标准
GB12752船用罗兰C接收设备通用技术条件GB/T12858地面无线电导航设备环境要求和试验方法GB12267船用导航设备通用要求和试验方法3术语
3.1罗兰C系统Loran-Csystem
指工作在90～110kHz频段的远程无线电导航系统。它发射的信号主要用于导航，同时也可用作定时和校频，有时还用作通讯。系统包括地面发射台（一个主台和两个或多个副台）、监测站、控制中心、用户设备等。
3.2罗兰C台链Loran-Cchain
指具有共同时间基准并采用同样的脉冲组重复间隔的一组罗兰C发射台。台链中提供时间基准的台称主台，其余的台称副台。
3.3发射台位置transmittingstationlocation指发射天线相位中心对应的经纬度。3.4基线baseline
指主副台之间的测地线。
3.5台链覆盖区chaincovergearea指在～年的周期内，至少百分之九十五的时间能满足一定地波信噪比条件和一定定位精度要求的区域。
3.6罗兰C脉冲Loran-Cpulse
指所有罗兰C发射台发射的具有标准特性的脉冲信号。该信号前沿上升规律应符合附录B（参考件)公式(B1)、(B2)；脉冲后沿应满足频谱及防天波干扰的要求。3.7脉冲组pulsesinterval
指罗兰C地面台发射的形状相同的一串脉冲，主台九个为一组，副台八个为一组。3.8脉冲间隔pulsesinterval
指罗兰C脉冲组中相邻脉冲时间基准之间的时间间隔。国家技术监督局1993-04-20批准1993-12-01实施
3.9相位综码phasecode
GB/T14379--93
指每组脉冲内射频载波相位按特定规律调制后的一种相位排列方式。每个脉冲的相位可以调制成零弧度或元弧度，零相位编码称为正相位编码，相位编码称为负相位编码。3.10载频过零点zero-crossingofcarrier指从天线底部回路中直接耦合的电流达到零真流电平的那个时刻。3.11基准过零点zero-crossingofreference指正相位编码的发射天线电流脉冲最接近30uS点的正向过零点或负相位编码脉冲最接近30μs点的负向过零点。
3.12脉冲时间基准pulsetimereference(PTR）指脉冲基准过零点的时间。
3.13脉冲组时间基准pulsegrouptimereference(PGRT)指脉冲组中第一个脉冲的脉冲时间基准。3.14脉冲组重复间需grouprepetitionintervai(GRI）指罗兰C发射台发射的相邻两个脉冲组时间基准之间的时间间隔。GRI的例数称脉冲组重复率。3.15相位编码间隔phasecodeinterval(PCI）指相位编码重复一次的时间间隔。罗兰C脉冲编码每两个GRI重复一次，前一个GRI称AGRI,其间的脉冲称作A组脉冲；另一个称BGRI,其间的脉冲称B组脉冲。3.16台链时间基准chaintimereference指主台信号A组的脉冲组时间基准。3.17发射时间timeoftransmissio(TOT）指关线电流波形的A组脉冲时间基准出现的时间。3.18发射延迟emissiondelay(ED）指当两个发射台用共同的时间基准发射时，在同一个脉冲组重复间隔中副台发射时间相对主台发射时间的滞后时间。
3.19编码延迟codingdelay(CD）指当两个发射台用共同的时间基准发射时，在同一个脉冲组重复间隔中，副台发射时间与主台信号到达副台时间之间的差值。
3.20同步sychronization
指主副台信号保持某个预定的发射延迟值稳定发射这种状态。3.21单工台singlekatedstation指仅发射一种脉冲组重复间隔信号的发射台。3.22双工台doublekatedstation指同时为两个台链发射两种不同的脉冲组重复间隔信号的发射台。3.23发射机的封闭blankinigoftransmitter指在双工台两种重复率的脉冲组信号在时间上重时，对优先等级低的信号采取抑制，使其不能发射。
3.24信号格式signai format
指脉冲组中的脉冲个数、脉冲组内诸脉冲之间的间隔、每个脉冲的载频相位编码发射台的脉冲组重复间隔、副台发射延迟、闪烁、封闭方式等。3.25包周差envelopetocycledifference(ECD）指射颊载波的相位和脉冲包络波形的起始时间之间的时间关系。规定当脉冲包络的30us点和载波基准过零点重合时包周差为零，如果包络的30uS点滞后于基准过零点，包周差为正；反之，如果超前2
GB/T14379-93
于基准过零点则包周差为负，滞后或超前的数量就是包周差的正负数值。3.26系统校准systemcalibration指通过测量，将台链每个副台的发射延迟调整到规定的数值上，并同时确定相应的控制标准量的过程。
3.27监测站systenareamonitor(SAM)指为控制台链或一个台对在覆盖区中设置的观测时差和包周差等参量的测量站。每个台链至少设一个监测站。
3.28台链控制chaincontrol
指将从监测站及发射台来的时差和包周差与相应的标准值进行比较，确定时差和包周差的调整量，并作出相应调整的过程。
3.29控制台controlstation
指实施台链控制的台，又称控制中心。3.30控制标准时差controllingstandardtimedifference(CSTD)指控制中心用来比较监测站时差测量结果的参考标准值。3.31控制标准包周差controllingstandardECD指台链校准期间所确定的在监测站处需保持的标准包周差值，作为控制中心评价监测站处包周差测量值的标准。
3.32闪烁告警blinkalarm
指脉冲组中某些脉冲重复出现断-通-断的发射。闪烁告警是系统告警的一种形式。3.33告警容差alarmtolerance
指时差或包周差偏离标称值而必须进行闪烁告警时的偏差极限值。3.34控制容差controilingtolerance指时差或包周差偏离标称值而必须进行台链控制调整时的偏差极限值。3.35峰值韬射功率peakradiatedpower指与辐射脉冲信号的最大射频半周具有相同峰值幅度的连续波的功率。3.36天线辐射电阻aneannaradiationresistance天线辐射电阻定义为：
式中：PR—峰值辐射功率；
I,--发射天线底部电流最大射频半周的峰值幅度。3.37发射能谱transmittedenergyspectrum（1)
如果辐射场强用时间函数f(t)表示，发射能谐就由这个时间函数f(t)的能谱密度函数来决定。这个能谐密度函数由(2)式给出：
式中：F(w)
f(t)e-严dt
一角预率，rad/s。
3.38地波信号groundwavesigna!1F(a)T
F（@)
GB/T14379-93
指沿地球表面传输到接交点的发射台辐射信号。地波信号也简称地波。3.39天波信号skywav.signal
指经电离层反射后传输到接收点的发射台辐射信号。天波信号也简称天波。经电离层一次反射的称一次天波，多次反射的称多次天波。3.40作用距离coveragedistance指在保证预定的定位精度的前提下，系统可以达到的最大距离。3.41符合时间timeofcoincidence(TOC)指主台脉冲组时间基准和协调世界时(UTC)秒的重合时间。零TOC规定为1958年1月1日0时0分O秒，其他TOC秒由TOC历表给出。3.42罗兰C授时Loran-Ctiming
指用罗兰C发射台统一播发频率和时间基准，以供有关用户统一时间的服务。将主台的颖率和相位准确地同步在国家时频基准的某个母钟上，使台链时间基准同符合时间（TOC)一致，用户则可在广大地域上通过接收罗兰C信号得到精确而统一的时间信息，这就是罗兰C授时的过程。
3.43绝对定位精度absoluteprecisionoflocation指所定位置相对真实位置的误差。3.44相对定位精度relativeprecisionoflocation指多次所定位置相对其平均位置的误差，又称重复性精度。3.45传播修正propagationcorrection指用实验和理论估算的方法对传播误差进行修正。4技术要求
4.1一般要求
4.1.1台站电源
4.1.1.1发射台、监测站、控制中心等电子设备的交流电源，除应满足设备提出的频率、电压稳定性及功率容量的要求外，还应保障长期供电和可靠供电并有安全保险装置。4.1.1.2发射台除外接交流电源外，还应有自备发电装置，且能自动切换。4.1.1.3发射台的时频基准及控制设备的信息处理存贮部分，应备有能供给45min以上工作的直流应急电源。
4.1.1.4监测站及控制中心，应配备有相应的应急电源。4.1.2台链配置
台链配置应合理布局，布局的主要技术原则是：根据对覆盖区及导航定位精度的要求，合理选择副台数目、基线长度、基线间的夹角及各基线的方位。4.1.3发射台台址
4.1.3.1台址选择
选择台址的一般技术原则是：
场地开阔，有利于信号的发射；a.
b远离大中城市、收讯中心和有污染的厂矿；C，避开多地震、强地地区及有开采价值的富矿区以及铁磁矿（不管有无开采价值）区。4.1.3.2发射台位置的测量精度
指发射台位资在1954年北京坐标系中的测量精度，其绝对误差应小于3m。4.1.4监测站及控制中心位置
4.7.4.1监测站选址
GB/T14379-93
监测站般应位于台链主要覆盖区之内，监测站得到的时差和包周差数据应与覆盖区的相应数据有较大的相关性。
场地选取应保证有利于信号的接收。4.1.4.2控制中心位置
应设置在便于对台链进行控制和管理的地方。4.1.5发射台频率基准
罗兰C发射台的频率基准，一律采用商用艳束频率标准，主要性能指标应不低于：频率准确度：1×10-1；
频率稳定度：
0,(t) =5 × 10-13(t =105s)。4.1.6台链的脉冲组重复间隔
4.1.6.1选择范围
在40000～99990μs之间，以10μs为步阶任意选择。4.1.6.2选用原则
4.1.6.2.1尽量减小与邻近台链间的交叉干扰，4.1.6.2.2对于双工台，则要求所选的两个组重复间隔应满足：a。每秒平均发射脉冲个数，以发射机的允许为限度，一般小于310个；b.交叉抑制间隔：
GRI·GRI
GRI,-GRI
4.1.7主台脉冲组定时
·（3）
在用作导航的情况下，主台自主发射；兼作授时时，主台频率基准的频率和相位是受控的，其额率相对国家授时频率基准在1X10-12之内，在符合时间其脉冲组时间基准与（UTC)的秒信号相差在±2.5μs之内。
4.1.8副台脉冲组定时
任何副台的频率基准相对主台额率在1×10~1之内；发射延迟应满足4.2.1条的相应要求。4.1.9发射延迟的选取
选择的副台发射延迟应使同一台链内所有能正常接收信号的地方均满足：a.
任何副台与主台的最小时差为10900μs；任何两个时差的最小差值（△TDmin）为9900μs；b.
最大时差为GRI-9900μS；
d。任何一个台的脉冲组的最后一个脉冲与同一台链内下一个脉冲组的第一个脉冲相应基准点间的最小间隔不小于2900μs，主台第九个脉冲和下一个副台脉冲组的第一个脉冲之间最小间隔不小于1900μs，见图1。
GB/T1437993
个组重复图期(GRI，
TD.<(CRI-990μ5下载标准就来标准下载网
TDa10900gs
图1发射延迟的分配规则
4.1.10双工台的封闭区间
信号封闭的封闭区间规定为：优先脉冲组第-个脉冲前900μs至最后-个脉冲后1600μs。在这-区间内另一重复率的脉冲被抑制，不能发射。4.1.11发射机封闭优先等级规定封闭优先等级规定的原则依次是：主台信号优先：脉冲组重复间隔较大者优先；在时间上先到者优先：两重复率交替优先。具体采用哪种，由系统设计方决定。4.1.12控制中心应具备的基本功能控制中心对本台链各个发射台及监测站传送来的数据信息，有接收记录、显示和处理的能力；它可以向发射台和监测站进行状态询问；控制中心能根据接收来的数据和状态信息，进行遥控操机和台链控制。
4.2主要性能要求
4.2.1台间同步精度
同一台链内各副台相对主台的同步精度，用ED测试值相对预定值的偏差以及监测站的时差测量值相对CSTD的保持精度来量度，要求：测量的ED小时均值相对预定值的偏差小于60ns，ED测量值的标准偏差小于30ns。监测站时差相对CSTD的保持精度满足（4)式规定：V+(TD-CSTD)<100
式中：—监测站时差TD,的标准偏差TD-—监测时差TD的均值，取样间隔1min，取样数不小于60。4.2.2控制与告
4.2.2.1控制容差和告警容差
·（4)
控制容差和告警容差不大于表1的规定。超过控制容差，应实施台链控制，超过告容差，则应进行闪烁告警。
表1控制容差与告警容差
控制容差
4.2.2.2闪烁告警
出现下列情况之一时、应实施闪烁告警：时差超差；
告营容差
包周差超差；
相位编码或组重复间隔错误；
GB/T14379-93
d.主台或副台工作在半功率以下或其中之一停发。4.2.2.3闪烁格式
一般用副台脉冲组闪烁进行告警，其闪烁格式规定为第和第二脉冲间断发射，每4s发0.25s，停3.75s。
主台脉冲也可以同时进行闪烁告警，其告警闪烁格式是第九脉冲按图2间断发射。不能用的时差
~接通约0.25s；“
4.2.3校频能力
接通约0.75S
通-断图形
图2主台第九脉冲闪烁码
每个地面发射台，均具有利用本台链信号进行校频的能力，校精度不低于土1×10~124.2.4系统定位精度
罗兰C系统的定位精度与特定台链和台链覆盖范围内的位置有关，对具体台链的定位精度应分区7
域提出。
GB/T14379-93
通常罗兰C系统的相对定位精度为30～450m，绝对定位精度为100～3000m。4.2.5作用距离
罗兰C系统的作用距离与特定台链有关，而且白天和夜间不相同。通常罗兰C系统的作用距离为6001200nmile，4.2.6发射特性
4.2.6.1辐射功率
罗兰C发射台的蜂值辐射功率根据需要选取，般在250kW到3000kW之间。4.2.6.2频谱要求
90~110kHz频带之外的能量应小于辐射信号总能量的1%。低于90kHz或高于110kHz的单边带外能量不超过0.6%。
4.2.6.3谐波抑制
相对100kHz的基波，各次谐波的谱线电平均不超过表2中的规定。表2各次谐波相对基波的上限值
5次（或以上）
4.2.7发射脉冲特性
上限值，dB
注：发射脉冲前沿的标准形式以及实际罗兰C波形包周差值和峰值幅度（A')的计算方法见附录B（参考件）。4.2.7.1到峰点的时间
脉冲到峰点的时间为：
式中：t.波形包周差值。
4.2.7.2波形半周幅度
4.2.7.2.1单半周幅度容差
单半周幅度容差，应满足(6)、(7)式要求：-0.03(1≤8)
-S≤0.10(9≤N≤13)
式中：Is一为实际波形前沿第N个半周相对脉冲峰值幅度的归一化值；Sn—理论波形第N个半周相对脉冲蜂值幅度的归一化值。4.2.7.2.2半周辐度的总体容差
半周幅度的总体容差，应满足（8)式的要求：C-S
（5）
·（6)
·（7)
（8）
4.2.7.2.3波形幅度的稳定性
GB/T14379-93
在脉冲波形前十三个半周中，任意一个半周的峰值幅度，在一组（n≥20)测量中的最大变化小于0.04 A°。
4.2.7.3脉冲后沿
脉冲后沿以满足系统对波形的频谱要求为主，但对t>500us时，应满足：i(t)≤0.0014A
4.2.7.4射频过零点
4.2.7.4.1基准过零点时间的变化在一个相位编码周期内，任意两个脉冲的基准过零点时间的重合性差异应满足：单重复率工作小于；60ns；
双重复率工作小于：140ns。
4.2.7.4.2基准过零点时间的稳定性在一个编码周期中，对每个脉冲基准过零点时间所做的一组测量值(n≥20)，其峰-蜂变化：单重复率工作小于：50ns；
双重复率工作小于：140ns。
4.2.7.4.3过零点时间的稳定性及相位误差的标准偏差任-脉冲载赖在（t。十10)≤t,≤(t。十50)范围内的过零点时间，应满足下述要求：峰-峰变化：单重复工作率小于50ns；双重复工作率小于150ns。
标准偏差：单重复工作率小于20ns；双重复工作率小于50ns。
4.2.7.5脉冲组内诸脉冲的一致性4.2.7.5.1脉冲间的蜂值幅度容差组内诸脉冲蜂值幅度的差异，按(10)式计算并满足表3的要求：D
式中：I-组内最大脉冲的电流峰值；I味i组内最小脉冲的电流峰值；D.脉冲间的蜂值幅度容差。
Iak ei
表3脉冲间的峰蜂值幅度容差
单重复率工作，%
双重复率工作，%
4.2.7.5.2脉冲间的包周差容差
脉冲组内任意两个脉冲的包周差的差值均小于0.5μs。4.2.7.5.3脉冲间的定时容差
（10）
八个脉冲中的脉冲间隔为1000uS，诸脉冲的第六个过零点时间相对第一个脉冲第六个过零点时9
GB/T14379-93
间，扣除-1000us相应整数倍后相差不超过下列值：单重复工作率：50ns；
双重复工作率：70ns。
主台第九脉冲与第八脉冲的间隔为2000uS。4.2.7.6相位编码
罗兰C脉冲组的相位编码按表4规定：表4罗兰C相位编码
4.2.8监测站基本性能要求
4.2.8.1监测站应能连续工作，并至少能同时测量两个时差、三个台信号的包周差、幅度和信噪比。4.2.8.2时差测量均方根误差小于30ns，包周差测量平均偏差小于300ns。4.2.8.3对监测结果能直接显示和打印记录，并能直接传送至控制中心。4.2.9罗兰C接收设备
4.2.9.1船用接收设备
船用罗兰C接收设备的技术条件应符合GB12752的规定。4.2.9.2其他接收设备
其他接收设备的技术条件由产品标准规定。4.3系统中设备的环境适应性要求本系统地面电子设备的环境适应性，均应符合GB/T12858中的相应规定。船用接收设备的环境适应性要求应符合GB12267第6章的规定。其他接收设备的环境适应性要求由产品标准规定。4.4电磁兼容性
4.4.1外界对本系统设备的电磁影响由产品标准规定。4.4.2本系统发射台对外界的电磁影响应满足4.2.6.2条和4.2.6.3条中规定的要求。4.5可靠性
在外界工作条件保障的情况下，本系统单台信号的年时间可利用率不低于99.9%。系统各设备的平均无故障工作时间(MTBF)及平均维修时间(MTTR)各遵从相应产品标准中的规定。
5试验方法
5.1系统主要性能的试验方法见附录A(补充件）。5.2组成本系统各设备的试验方法，由产品标准规定。6检验规则
6.1系统不作定型检验和例行检验，只作交收检验。6.2系统交收检验的项目，可参照本标准第4章中的内容，部分或全部实施，由产品标准规定。但以下项目必须检验：
系统定位精度；
