GB/T 14431-1993
基本信息
标准号： GB/T 14431-1993
中文名称：无线电业务要求的信号/干扰保护比和最小可用场强
标准类别：国家标准(GB)
标准状态：现行
发布日期：1993-06-09
实施日期：1993-01-02
出版语种：简体中文
下载格式：.rar.pdf
下载大小：784619
标准分类号
标准ICS号：电信、音频和视频技术>>33.100电磁兼容性(EMC)
中标分类号：通信、广播>>通信、广播综合>>M04基础标准和通用方法
关联标准
出版信息
出版社：中国标准出版社
页数：平装16开， 页数：33， 字数：62千字
标准价格：16.0 元
相关单位信息
首发日期：1993-06-09
复审日期：2004-10-14
起草单位：邮电部电信传输研究所
归口单位：信息产业部（电子）
发布部门：国家技术监督局
主管部门：信息产业部（电子）
标准简介
本标准规定了1400MHz以下地面无线电业务的信号/干扰射频保护比和最小可用场强。本标准适用于无线电业务之间的干扰协调、无线电频率管理部门进行频率管理及各种地面无线电业务网络的规划和设计。 GB/T 14431-1993 无线电业务要求的信号/干扰保护比和最小可用场强 GB/T14431-1993 标准下载解压密码：www.bzxz.net

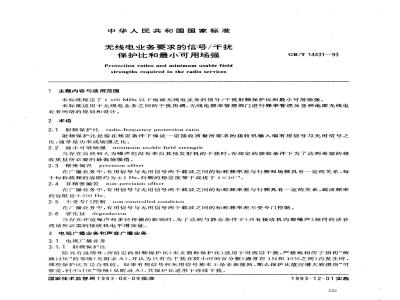

标准图片预览
标准内容
中华人民共和国国家标准
无线电业务要求的信号/扰
保护比和最小可用场强
Protection ratios and minimum usable fieldstrengths required in the radio services1主题内容与适用范围
GB/T 14431--93
本标准规定了1400MHz以下地面无线电业务的信号/干扰射频保护比和最小可用场强本标准适用于无线电业务之间的干扰协调、无线电频率管理部门进行频率管理及各种地面无线电业务网络的规划和设计。
2术语
2.1 射频保护比 radio-frequency protection ratio射频保护比是指在规定条件下保证一定接收质量所要求的接收机输入端有用信号与无用信号之比，通常是功率或场强之比。
2.2最小可用场强minimumusable field strength当存在自然和人为噪声但没有来自其他发射机的干扰时，在规定的接收条件下为了达到希望的接收质量所必要的最低场强值。
2.3精密偏置precision offset
在产播业务中，有用借号与无用信两个载波之间的标称频率差与行频和场频具有一定的关系，每个标称载频的容限约为士1Hz，行频的稳定度等于或优于1×10-6。2.4非精密偏置non-precision offset在广播业务中，有用信号与无用信号两个载波之间的标称频率差与行频具有一一定的关系，载波频率的容限是士500Hz。
2.5不受专门控制non-controlled condition在广播业务中，有用信号与无用信号两个载波之间的标称频率差不受专门控制。2.6 恶化量 degradation
当存在环境噪声和多径传播的影响时，为了达到与静态条件下（只有接收机内部噪声）相同的话音质量所必需的接收机电平增加量。3电视广播业务和声音广播业务
3.1电视广播业务
3.1.1射频保护比
除另有说明外，所给定的射频保护比（本文简称保护比）适用于对流层干扰，严格地相应于损伤“稍微讨厌\的等级（见附录A），并认为只有当下扰在较小时间百分数（通常在1%和10%之间）内发生时，那些保护比方是合格的。如果有用信号和无用信号基本上是非衰落的，那么保护比值应增大到损伤“可察觉，但不讨厌”等级（见附录A），其保护比适用于连续干扰。国家技术监督局1993-06-09批准1993-12-01实施
3.1.1.1同频道T扰的射频保护比GB/T 14431—93
3.1.1.1.1载频间隔小于1000Hz，具有相同扫描行标准，不受专门控制的系统保护比为：对流层干扰：
连续干扰：
3.1.1.1.2载频间隔为1/12行频的若干倍数，最大到土36/12行频（大约士50kHz）的保护比如表1所示。
偏置量（1/12行频的倍数）
发射机稳定度
±500Hz此内容来自标准下载网
(非精密偏置）
发射机稳定度
（精密偏置）
对流层干扰
连续干扰
对流层干扰
连续干扰
为了得到精密偏置的全部优点，当产生干扰的载波落在有用信号视频范围的上部（大于2MHz）时，行频稳定度至少应达到2×10-73.1.1.1.3载频间隔为行频的若干分之几，最大到士36/12行频（大约士50kHz），具有相同扫描行标准的系统，非精密偏置的保护比如表2所示。发射机稳定度在士500Hz之内。当行频偏置与表2的行频偏置相同时，其连续干扰保护比按表2取值。表2
行频偏貿
1/2,3/2,5/2...
3.1.1.1.4上述所有的保护比值都必须进行如下校正：1/3,2/3,4/3-*
a．当有用信号是负极性调制而无用信号是正极性调制时，该值应增加2dB；b。当有用信号和无用信号具有相同的调制极性时，则不需要校正。3.1.1.2邻频道干扰的射频保护比3.1.1.2.1下邻频道干扰的保护比对流层干扰：－9dB
连续干扰：1dB。
对无用信号而言，其图像与声音的功率比是10dB。3.1.1.2.2上邻频道干扰的保护比对流层干扰：-6 dB
连续干扰：4dB。
3.1.1.3重叠频道干扰的射频保护比对流层干扰
连续干扰
图1和表3给出了适用于对流层干扰的重叠频道干扰的保护比。图2和表4给出了适用于连续干扰的重叠频道干扰的保护比。
图1和图2、表3和表4所示的保护比值只有当有用的图像信号是负极性调制且受无用的等幅波信号干扰时才适用。而当无用的干扰信号为其他调制类型时，则需要对图1和图2曲线进行修正，修正226
值如表5所示。
GB/T 14431---93
有用信厚与无用信号的载频间隔（MHz）图1
注：①曲线A和A：不受专门控制。②曲线B和B'：非精密偏置。
③曲线C和C'：精密偏置。
有用信号与无用信号的载频间漏MHz
(1/12行
频的倍数）
色度频率范围
3.60-4.805.70-6.00
（1/12行
频的倍数）
注，①曲线A和A：不受专门控制。②曲线B和B'：非精密偏置。
③曲线C和C'：精密偏置。
①NO：非精密偏置。
?PO:精密偏置。
GB/T14431—93
续表3
有用信号与无用信号的载频间隔MHz
有用信号与无用信号的载频间隔（MHz)图2
注：①曲线A和A'：不受专门控制。②曲线B和B'：非精密偏置。
③曲线C和C：精密偏置。
色度频率范围
3. 60—4. 805. 70-6. 00
（1/12行
频的倍数）
—1.25—~0.50
注：①曲线A和A：不受专门控制。②曲线B和B'：非精密偏置。
③曲线C和：精密偏置。
①NO：非精密偏置。
?PO:精密偏置。
GB/T14431--93
有用信号与无用信号的载频间隔MHz
色度频率范围
3. 60-4. 805, 70-6.00
有用信号
无用信号
负极性调制的图像信号
等幅波
GB/T14431--93
TV(--)
调频声
幅声音
对精密偏置而言，当偏置在3/12和9/12行频之间，且有用信号与无用信号的载频间隔为一1.25~3.00MHz时，其保护比修正值减少2dB。当偏置为0/12，1/12，5/12，6/12，7/12，11/12和12/12行频，且有用信号与无用信号载频间隔为3.60～6.00MHz时（相对于不受专门控制的情况），其保护比修正值减小2dB。
3.1.1.4镜像频道干扰的射频保护比UHF频段镜像频道干扰的保护比，可以通过将重叠频道所要求的保护比值减去镜像频道抑制数(dB）而得到。我国采用的PAL-D制式，其镜像频道抑制数为4OdB。本节中所给出的保护比值均只适用于对流层干扰，对连续干扰面言其保护比值应增加10dB。3.1.1.5声音信号的射频保护比
有用声音信号载波的保护比如表6所示，适用于无用信号为等幅波（CW）或调频声音载波的情况。表6
有用信号与无用信号
的载频间隔
对流层干扰
表中所引用的值指的是有用声音载波电平，若无用信号为视频载波的话，表中保护比值应减少2dB。
3.1.2最小可用场强（推荐值）
a。在第I、直第NV、V频段内规划电视业务时，为之规划的最小可用场强如表7所示。表７
场强值
(48.5~64,5MHz)
(167~223MHz)
上述数值指的是地面之上10m高度处的场强，N
(470~582MHz)
b。对人口密度较低的农村，为之规划的最小可用场强如表8所示。230
dB(μV/m)
(582~960MHz)
场强值
(48. 5-~64. 5MHz)
GB/T 14431--93
(167～223MHz)
上述数值指的是地面之上10m高度处的场强。保护时间为：90%～99%。
3.2调频声音广播业务
3.2.1射频保护比
(470~~582MHz)
dB(μV/m)
(582~960MHz)
对于适用于对流层干扰的保护比，相应于损伤“稍微讨厌”的等级（见附录A），对于适用于稳态干扰的保护比，相应于损伤“可察觉，但不讨厌”等级（见附录A）。第8波段（米波调频）业务的射频保护比如图3所示。a.在最大频偏为士75kHz的系统中，在99%的时间内能满足单声道所要求的保护比由图3上曲线M2给出。对于稳态干扰由图3上的曲线M1给出。对于采用导频制和75kHz最大频偏的广播，在99%时间内能满足接收立体声所要求的射频b.
保护比由图3中曲线S2给出。对于稳态干扰由图3中的曲线S1给出。单声道和立体声接收对应于一些重要的频率间隔值的保护比在表9中给出。3.2.2最小可用场强（推荐值）
当存在来自工业和家庭设备的干扰时，最小可用场强如下所示。单声道广播
农村地区：48dB（μV/m）；
城市地区：60dB（μV/m），
大城市地区：70dB（μV/m）。
b．立体声广播
农村地区：54dB（μV/m）；
城市地区：66dB（μV/m）；
大城市地区：74dB(μV/m）。
上述数值指的是地面之上10m高度处的场强。231
GB/T 14431---93
有用信号与无用信号载频间隔（kHz）4.00
图3最大频偏为土75kHz的第8波段（米波调频）广播业务的射频保护比注：曲线M1：单声道广播，稳态干扰。曲线M2:单声道广播，对流层干扰（按99%时间保护）。曲线S1：立体声广播，稳态干扰。曲线S2：立体声广播，对流层干扰（按99%时间保护）。3.3调幅声音广播业务
3.3.1第6波段（中波）的射频保护比3.3.1.1同频保护比：26dB1).2)3.3.1.2邻频保护比（9kHz间隔）:5dB3.3.1.3同步广播保护比
地波受地波干扰
相位同步：3dB
频率同步：4dB
地波受天波干扰：8dB
注：1）在地波受天波干扰的情况下，有用信号场强应在50%的时间内比干扰场强高出这个数值。2）两个同频发射机（不向步）播送同-节月时，保护比降为14dB。232
率间隔
稳态干扰
3.3.2第7波段（短波）的射频保护比3.3.2.1同频道保护比：27dB1)
邻频道相对保护比：
3. 3. 2. 2
载频间隔5kHz
载频间隔10kHz
载频间隔15kHz
载频间隔20kHz
同步广播保护比：
—35dB
-49 dB
—54 dB
同步发射机间距L：L≤700km
GB/T 14431--93
对流层干扰
700km<≤2500km
L>2500km
注：1）制订国际规划时可接受的最低标准为17dB。30MHz以下固定业务
稳态干扰
.51.00
对流层干扰
30MHz以下固定业务的射频保护比如表10所示，表中的值仅适用于稳定状态。表中电话业务信号质量级别为好的商用质量、商用质量和仅可用商用质量，这是个客观标准，对应于接收机输出端的音频信噪比分别为33dB、15dB和6dB。233
GB/T 14431--93
290680280
2082 pne0s002 pneos
cepneq
2H009=82H00 =2
2H09ZH00=2
H009=2H0872
ZH00S-8
GB/T 14431-93
H082= peq0
200z= pneqog
６—3
cepneq
ZH000 18
2H00z [=8
2H002 12
GB/T 14431-93
2H082-Q2 pneqs
H00= es
cepneq
2H000 E008
2H 000 E~02
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
