本标准规定了铀矿石浓缩物中铁、钙、镁、钼、钛、钒的测定原理，适用范围，分析步骤、分析结果的计算和方法的精密度。本标准适用于测定铀矿石浓缩物中含量大于0.02%的铁、钙、镁、钼、钛、钒。 GB/T 11848.15-1991 铀矿石浓缩物中铁、钙、镁、钼、钛、钒的测定 原子吸收光谱法 GB/T11848.15-1991 标准下载解压密码：www.bzxz.net

UDC 622.349.5 :543. 06

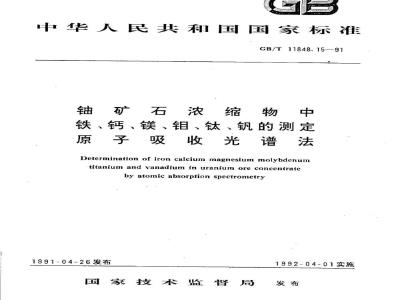

中华人民共和国国家标准
GB/T11848.15—91
铀矿石浓缩物中
铁、钙、镁、钼、钛、钒的测定原子吸收光谱法
Determination of iron calcium magnesium molybdenumtitanium and vanadium in uranium ore concentrateby atomic absorption spectrometry1991-04-26发布
国家技术监督局
1992-04-01实施
（京）新登字023号
中华人民共利国
国家标准
铀矿石浓缩物中
铁、钙、镁、钼、钛、钒的测定原子吸收光谱法
GB/T11848.15—91
中国标准出版社出版
（北京复外三里河）
中国标准出版社北京印刷厂印剧新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张1/2字数120001991年12月第一版1991年12月第一次印刷印数1-1500
书号：155066·1-8347
标日175-—9
中华人民共和国国家标准
铀矿石浓缩物中
铁、钙、镁、钼、钛、钒的测定原子吸收光谱法
Defermination of iron calcium magnesium molybdenumtitanium and vanadium in uranium ore concentrateby atomic absorption spectrometry1主题内容与适用范围
GB/T11848.15—91
本标准规定了铀矿石浓缩物中铁、钙、镁、钼、钛、钒的测定原理，适用范围，分析步骤，分析结果的计算和方法的精密度。
本标准适用于测定铀矿石浓缩物中含量大于0.02%的铁、钙、镁、钼、钛、钒。杂质含量在GB10268中规定的指标范围内，其干扰可以忽略不计。2引用标准
GB10268铀矿石浓缩物
3方法提要
试样溶解于硫酸、硝酸、氢氟酸的混合酸中，并蒸至冒完白烟，盐类用硝酸溶解，将溶液通过CL-5208萃淋树脂色层柱分离铀。取流出液进行原子吸收光谱分析。试剂和材料
所用试剂除特殊注明者外，均为符合国家标准的优级纯试剂。所用水为去离子水。4.1金属铁丝（Fe，99.99%）。
4.2碳酸钙(CaCO基准试剂)。
4.3金属镁（Mg，99.99%）。
4.4三氧化钼（MoOa，光谱纯）。4.5二氧化钛（TiO2，光谱纯）。4.6钒酸铵(NH,VO)。
4.7CL-5208萃淋树脂（0.15~0.18mm）。4.8硫酸(H2SO.,密度1.84g/mL)。4.9硫酸铵(NH)SO.)。
4.10氢氟酸（HF，48%）。
4.11硝酸（HNOs，密度1.42g/mL）。4.12硝酸（1+1)。
国家技术监督局1991-04-26批准1992-04-01实施
4.13硝酸(1+4)。
4.14铁标准溶液
GB/T11848.1591
4.14.1铁标准贮备溶液（1mg/mL）准确称取1.0000g金属铁丝（4.J)，加10mLHNOg（4.12)溶解，冷却后用水冲稀至1L，摇匀，储存在聚乙烯试剂瓶中。
4.14.2铁标准溶液（100μg/mL）吸取10mL铁标准贮备溶液（4.14.1)，于100mL容量瓶中，加入2mLHNO（4.12），用水稀释至刻度并摇匀。
4.15钙标准溶液
4.15.1钙标准备溶液（1mg/mL）准确称取预先在110C烘干1h的2.5000g碳酸钙（4.2），加10mLHNO（4.12）溶解，煮沸5min，冷却后用水冲稀释至1L，摇勾，储存在聚乙烯试剂瓶中。4.15.2钙标准溶液（100μg/mL）吸取10mL钙标准备溶液（4.15.1），于100mL容量瓶中，加2mLHNO（4.12)，用水冲稀释至刻度并摇匀。
4.16镁标准溶液
4.16.1镁标准贮备溶液（1mg/mL）准确称取1.0000g金属镁（4.3)，加10mLHNO.（4.12)。溶解，冷却后用水冲稀释至1L，摇匀，储存于聚乙烯试剂瓶中。
4.16.2镁标准溶液（100μg/mL）吸取10mL镁标准贮备溶液（4.16.1），于100mL容量瓶中，加2mLHNO（4.12），用水冲稀释至刻度并摇匀。
4.17钼标准溶液
4.17.1钼标准贮备溶液（1mg/mL）准确称取预先在350℃马弗炉中烘干2h1.5000g三氧化钼（4.4)，加5mLHF（4.10）和15mLH2SO（4.8），加热溶解并除去过剩的HF，冷却后，用水冲稀释至1L，摇匀，储存于聚乙烯试剂瓶中。4.17.2钼标准溶液（10μg/mL）吸取10mL钼标准贮备溶液（4.17.1)，于1000mL容量瓶中，加20mLHNOs（4.12)，用水冲稀释至刻度并摇匀。
4.18钛标准溶液
4.18.1钛标准贮备溶液（1mg/mL）准确称取1.6680g二氧化钛（4.5)，加10mLHSO（4.8）和0.8g硫酸铵（4.9），加热直至溶解，冷却至室温，用水冲稀释至1L，摇匀，储存于聚乙烯试剂瓶中。4.18.2钛标准溶液（10ug/mL）
吸取10mL钛标准贮备溶液（4.18.1)，于1000mL容量瓶中，加20mLHNO,（4.12)用水冲稀释至刻度并摇匀。
钒标准溶液
4.19.1钒标准备溶液（1mg/mL）准确称取预先在120C烘干1h的1.2960g钒酸铵（4.6），加10mLHNO:（4.12)加热溶解，冷却后用水冲稀释至1L，摇匀，储存于聚乙烯试剂瓶中。4.19.2钒标准溶液（10μg/mL）吸取10mL钒标准贮备溶液（4.19.1)于1000mL容量瓶中，加20mLHNO:（4.12），用水冲稀释2
至刻度并摇匀。
5·仪器和设备
GB/T11848.15—91
5.1原子吸收分光光度计（火焰、无火焰）。5.2铁、钙、镁、钼、钛、钒空心阴极灯。5.3全热解石墨管。
5.4分析天平，感尽为0.1mg。
5.5聚四氟乙烯烧杯（50mL）。
5.6色层柱，见图。
色层柱图
1-30mL带塞分液漏斗，2,4聚丙烯棉，3—CL-5208萃淋树脂6分析步骤
6.1标准曲线的绘制
6.1.1铁、钙、镁的标准曲线绘制吸取0.0、2.0、4.0.6.0、8.0、10.0mL铁（4.14.2)、钙（4.15.2)、镁（4.16.2)标准溶液（浓度均为100ug/mL），分别置入100mL容量瓶中，加2mLHNOs（4.12)，用水稀释至刻度，摇勾，用空气-乙炔火焰原子吸收光谐法测定，仪器参数见附录A(参考件)表A1。取吸光度与相应的浓度值，在坐标纸上绘制出铁、钙、镁的标准曲线。
6.1.2铝、钛、钒标准曲线的绘制3
GB/T11848.15—91
吸取0.0、1.0、2.0、3.0、4.0、5.0,6.0mL钼（4.17.2)、钛（4.18.2)、钒（4.19.2)标准溶液（浓度均为10μg/mL），分别置入100mL容量瓶中，加2mLHNO（4.12），用水稀释至刻度，摇匀，进行石墨炉法原子吸收光谱法测定，仪器参数见附录A（参考件）表A2、表A3。取吸光度与相应浓度值，在坐标纸上绘制出钼、钛、钒的标准曲线。
6.2色层柱的制备与处理
称取5gCL-5208萃淋树脂（4.7)，用水浸泡24h。柱（5.6)内先装些水，置少许的聚丙烯棉放柱（5.6)底，压紧，赶尽气泡。用流动法将萃淋树脂（4.7)装入柱（5.6)中再置少量聚丙烯棉压紧，保持水面高度约1cm。用30mLHNO;（4.13)乎衡色层柱，备用。6.3样品分解
称取1g试样，准确至0.001g，暨于50mL聚四氟乙烯烧杯中。加1mLHSO（4.8)、5mLHNO（4.11),1mLHF(4.10)，如热溶解并蒸至冒完白烟。取下烧杯，再加5mLHNO,(（4.13)，溶解盐类并冷至室温。
6.4钟与待测元素分离
色层柱（5.6)用20mLHNO:（4.13)平衡。调节流速为1mL/min，将处理好的试样溶液（6.3）倒入色层柱上的分液漏斗中，进行萃取色层分离，用20mLHNO:（4.13)分4次冲洗杯和漏斗，用25mL容量瓶接取流出液至刻度，摇匀。待测。吸附在色层柱上的钿，用100mL水淋洗（流速1mL/min）然后再用20mLHNO:（4.13)平衡，以备再用。
6.5空白试验同6.3.6.4操作。
6.6样品的测定
6.6.1铁、钙、镁的测定
吸取2mL流出液（6.4)于100mL容量瓶中，加1.5mLHNO:（4.12)，用水稀释至刻度并摇匀。按(6.1.1)条的方法，在同一条件下进行铁、钙、镁的测定。6.6.2铝、钛、钒的测定。
吸取2mL流出液（6.4)于10mL容量瓶中，用水稀释至刻度并摇勾。然后按（6.1.2)条的方法，在同一条件下进行铝、钛、钒的测定。7分析结果的计算
7.1按式(1)计算铁、钙、镁、钳、钛、钒的百分含量。Q=T×D× 0.002 5
式中：Q—待测元素的百分含量，%；T
-查出的微克数，：
D-—稀释倍数（火焰D为50石器管D为5)；称样量，8：
0.0025—百分含量换算系数。
7.2按式(2)计算铀中铁、钙、镁、铅、钛、钒的百分含量。Q(u)=
（2）
式中：Q——待测元素的百分含量；u钟的百分含量。
8精密度
GB/T11848.1591
本精密度数据（见下表）是在1989年，由4个实验室对1个水平的试样所作的试验中确定的。元素
水平值
重复性bZxz.net
再现性
GB/T11848.15—91
附录A
选用日立180-80原子吸收分光光度计时的仪器参数（参考件）
灯电流
灯电流
原子化
附加说明：
本标准由中国核工业总公司提出。狭缝
温度，℃
燃烧器高度
60~100
本标准由核工业北京化工冶金研究院负责起草。本标准主要起草人林素范、杨俊卿、张天祥。空气
进样量
时间，s
mL/min
版权专有不得翻印
书号：155066：1-8347
标目175-9
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
