UDC621.39
中华人民共和国国家标准
GB12563—90
国内卫星通信地球站
地面接口要求
Requirementsofterrestrialinterfacefor domestic satellitecommunicationsearth stations1990-12-12发布
1991-10-01实施
国家技术监督局发布

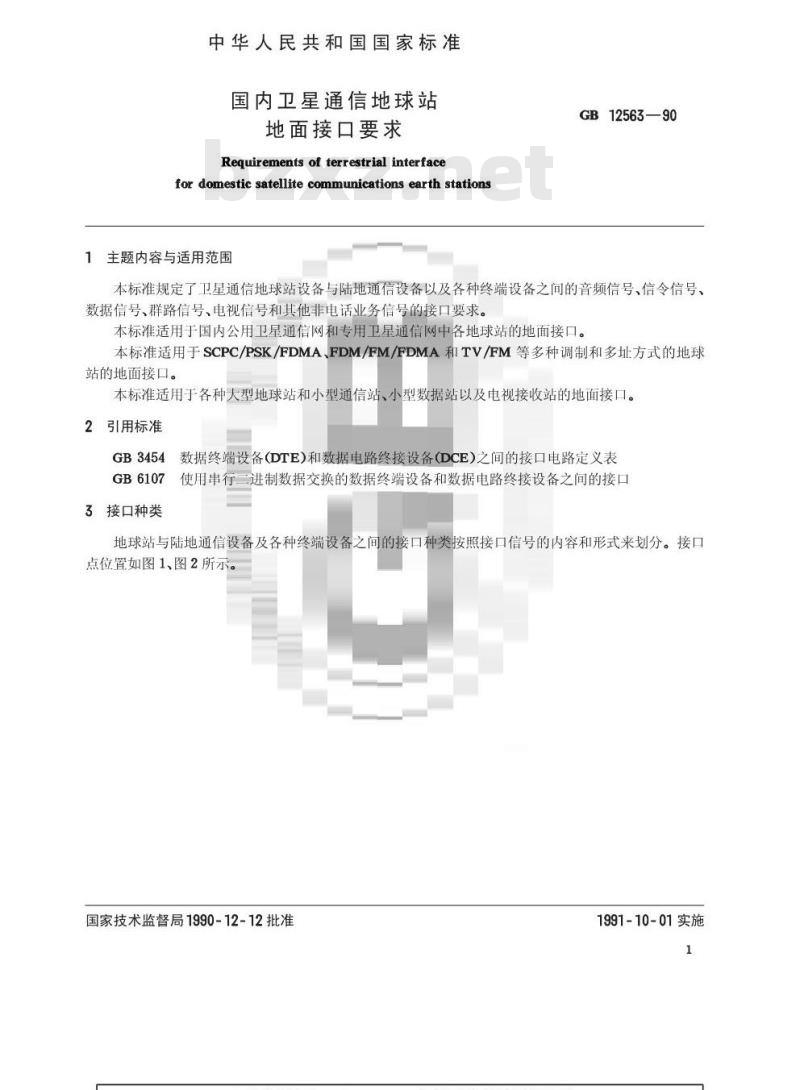

中华人民共和国国家标准
国内卫星通信地球站
地面接口要求
Requirements of terrestrial interfacefor domestic satellite communications earth stations1主题内容与适用范围
GB12563—90
本标准规定了卫星通信地球站设备与陆地通信设备以及各种终端设备之间的音频信号、信令信号数据信号、群路信号、电视信号和其他非电话业务信号的接口要求。本标准适用于国内公用卫星通信网和专用卫星通信网中各地球站的地面接口。本标准适用于SCPC/PSK/FDMA、FDM/FM/FDMA和TV/FM等多种调制和多址方式的地球站的地面接口。
本标准适用于各种大型地球站和小型通信站、小型数据站以及电视接收站的地面接口。2引用标准
GB3454
数据终端设备(DTE)和数据电路终接设备(DCE)之间的接口电路定义表GB6107
3接口种类
使用串行二进制数据交换的数据终端设备和数据电路终接设备之间的接口地球站与陆地通信设备及各种终端设备之间的接口种类按照接口信号的内容和形式来划分。接口点位置如图1、图2所示。
国家技术监督局1990-12-12批准1991-10-01实施
小调排传:静小序族
信专变车
计车上放
，作真，
GB12563—90
今上路路
大型卫星通信地球站接口点示意图图1
A一音频二线接口点，B一音频四线接口点，C—非平衡数据接口点，
D平衡复用数据接口点E一基础群接口点；F一复合群接口点；G电视基带接口点
情令受
电话1专
游北复川
计死引效清
视放伴台
GB12563—90
数扩处近
.电视控女站
图2小型卫星通信地球站接口点示意图光烂
匹视按验
A一音频二线接口点B音频四线接口点，C一非平衡数据接口点：
G一电视基带接口点
3.1单话路音频信号接口
音频四线接口；
b。音频二线接口。
3.2单话路信令信号接口
人工交换信令接口；
自动交换用户线信令接口；
按需分配体制中的话路信令接口；音频带内信令接口；
GB12563—90
自动交换E、M线（E线为接收信令线，M线为发送信令线）信令接口。3.3群路电话传输接口
基础群接口；
复合群接口。
3.4非电话业务信号传输接口
在单话路中非电话业务信号接口在群路中非电话业务信号接口。3.5数据信号传输接口
a非平衡数据串行通信接口；
b。平衡复用数据串行通信接口。3.6电视基带传输接口
视频信号接口：
伴音信号接口。
4单话路音频信号接口
音频四线接口
频率范围：300~3400Hz；
相对功率电平：见表1；
阻抗：600Q，平衡；
回波损耗：≥15dB（300~600Hz）≥20dB(600~3400Hz)。
4.2音频二线接口
频率范围：300~3400Hz；
相对功率电平：发送0～-5dBr，以0.5dB分级，接收2～-7.5dBr，以0.5dB分级；阻抗：6002，平衡（一般）；
900Q，平衡（必要时）；
600Q+2.16μF，平衡（必要时）；900Q+2.16μF，平衡（必要时)。d.
回波损耗：≥12dB（300~600Hz）；备
仅适用于SCPC/PSK/CVSD专用网
GB12563—90
≥15dB(600~3400Hz)。
注：①关于二线接口的相对功率电平不规定一个确定值，以便适应于各种类型设备的连接，接口设备应具有调整电平的能力。
②关于二线接口的阻抗值不作唯一的规定，要根据实际使用设备的具体情况商定。5单话路信令信号接口
5.1人工交换信令接口
这种接口用于卫星通信地球站话路设备与人工交换机之间的二线方式连接。5.1.1发送
由人工交换机向地球站话路设备提供铃流：a.铃流幅度：>60V；
b.铃流频率：16~30Hz。
5.1.2接收
由地球站话路设备向人工交换机提供铃流：铃流幅度：90士15V；
铃流频率：16~30Hz。
5.2自动交换用户线信令接口
卫星线路可以利用自动交换机的用户线进入地面电话网，使得远端用户自动小交换机或自动电话机(指直流脉冲式电话机，下同)能与交换局的自动交换机相通，在这种情况下，卫星线路的两侧(即局端和远端)有两种不同的接口要求。5.2.1局端
这种接口用于卫星通信地球站话路设备与自动交换机的用户线之间的二线方式连接。5.2.1.1发送
由自动交换机向地球站话路设备提供铃流：a.铃流幅度：≥60V
b.铃流频率：25士3Hz。
5.2.1.2接收
由地球站话路设备向自动交换机提供用户环路状态信号及拨号脉冲：环路状态（受远端用户状态控制）：见表2a.
拨号脉冲：速率10pulse/s；
失真<5%。
信令内容
环路状态
5.2.2远端
闭合/开路交替
这种接口用于卫星通信地球站话路设备与用户小交换机的中继线或自动电话机之间的二线方式连接。
5.2.2.1发送
由用户小交换机或自动电话机向地球站话路设备提供用户环路状态信号及用户拨号脉冲：环路状态：见表2；
b.拨号脉冲：速率10士1pulse/s，断续比（1.6±0.2）：1，
GB12563—90
c。环路电阻：环路电阻不大于2kQ（包括话机电阻），并保证环路电流不小于18mA。5.2.2.2接收
由地球站话路设备向用户小交换机或自动电话单机提供铃流：a.铃流幅度：9015V；
频率：25士3Hz（对于引进设备允许为16～30Hz)。b.
5.3按需分配体制中的话路信令接口这种接口用于按需分配体制中的话路设备与用户小交换机的中继线或自动电话机之间的二线方式连接。
5.3.1发送
由用户小交换机或自动电话机向地球站话路设备提供用户状态信号及用户拨号脉冲：a。环路状态：见表2
拨号脉冲：速率10士1pulse/s，b.wwW.bzxz.Net
断续比（1.6士0.2）：1
c.环路电阻：环路电阻不大于2kQ（包括话机电阻），并保证环路电流不小于18mA。5.3.2接收
由地球站话路设备向用户小交换机或自动电话机提供铃流：a.铃流幅度：90士15V；
b。铃流频率：25士3Hz(对于引进设备允许为16～30Hz)。5.3.3信号音
由地球站话路设备向主叫用户小交换机或自动电话机提供信号音，信号音要求见表3。表3
拨号音
回铃音
通知主叫用户可以拨号
表示被叫用户处于被振铃状态
表示本次接续遇到卫星
线路忙或被叫用户忙
5.4音频带内信令接口
频率,Hz
450±25
电平，dBmo
-10±3
连续信号音
5s断续信号音(1s送、4s断）
0.7s断续信号音
（0.35s送、0.35s断）
这种接口用于采用带内音频信号作为信令的四线交换设备与地球站话路设备之间的四线方式连接。
5.4.1信令频率
人工交换：2100士5Hz；
自动交换：线路信号单频脉冲2600士5Hz记发器信号带内多频(不互控)；信号音450土25Hz。
5.4.2信令电平
人工交换：一6dBmO；
自动交换：线路信号一8dBmO；
记发器信号-8dBmO；
信号音10dBm0。
注：带内信令信号电平是指未调制的、单一频率分量的电平。5.5自动交换E、M线信令接口
这种接口用于带有E、M信令线的自动交换设备与地球站话路设备之间的连接。这种接口的信令6
GB12563—90
线和话音线互相独立，话音线的接口要求应符合第4章的规定。E、M线信令见表4。
注：M线的状态也允许摘机为士60（或士48)V，挂机为0V。6群路电话传输接口
6.1基础群接口
±60(或±48)V
±60(或±48)V/0V
开路/地交替
卫星通信地球站内的频分多路复用(FDM)终端设备与陆地通信设备之间的基础群接口参数见表5。
颜谱，kHz
相对功率电平
阻抗，Q
回波损耗，dB
群导频频率，kHz
群导频电平，dBmo
基础基群
60~108
注：对于频分多路复用终端设备中的音频四线接口应符合4.1、5.4条的规定。6.2复合群接口
基础超群
312552
不平衡
卫星通信地球站内的频分多路复用终端设备与地球站卫星信道设备之间的复合群接口参数见表6。
话路数
相对功率电平
阻抗，2
回波损耗，dB
非电话业务信号传输接口
不平衡
不平衡
在卫星通信系统中，常常要进行一些非电话业务信号的传送，如电报、传真（相片、文件、报纸）、数据、声音节目、静止图像等。下面规定了利用地球站单话路和群路电话系统传输非电话业务信号时的接口要求。
7.1在单话路中非电话业务信号接口a.
当利用单话路线路传输非电话业务信号时，建议采用四线接口方式，传输非电话业务信号时，除应符合4.1条（或4.2条）和5.4条音频接口要求外，还要符合下列b.
各自的电平要求。
7.1.1音频电报
GB12563—90
调频制电报平均功率电平：一13dBm0。7.1.2传真
调频制相片传真及文件传真最大功率电平：一13dBm0；a.
调幅制文件传真平均功率电平：一15dBm0；调频制相片传真峰值信号功率电平：一3dBm0。c.
7.1.3调频数据
调频制话路数据最大功率电平：一13dBm0。7.1.4其他非电话业务
报话同时传输等其他非电话业务平均功率电平：一13dBm0。7.2在群路中电话业务信号接口
当利用群路线路传输非电话业务信号时，建议采用基础群接口方式；a.
传输非电话业务信号时，除应符合6.1条基础群接口要求外，还应符合表7规定的电平要求。b.
平均功率电平
平均功率电平(声音节目信号)
8数据信号传输接口
8.1非平衡数据串行通信接口
基础基群
基础超群
这种接口用于卫星通信地球站数据复用设备或小型数据站与计算机等数据终端设备之间的连接，其要求应符合GB6107。
8.1.1数据信号速率
0~20000baud。
8.1.2接口的机械特性
数据终端设备（DTE）和数据电路终接设备（DCE）间的接国被设置在两个设备间一个可插连接器的信号接口点上。阴连接器应与数据电路终接设备相连。数据终端设备应提供一根带有阳连接器的延伸电缆。建议使用短电缆（每根少于15m），但是，当接口点测得的、包括信号终端器在内的总负载电容量不超过2500pF时，也可使用较长的电缆。连接器分别见图3、图4。
连接器插针信号分配见表8。
6gaoooon
B品##品品品8品品
图3DTE连接器
插针号
接口电路
8.1.3接口电路的功能
GB12563—90
8608666666666
20901661
图4DCE连接器
保护地
发送数据
接收数据
请求发送
发送准备好
数据设备准备好
信号地或公共回线
数据信道接收线路信号检测器
（保留给数据设备测试用）
(保留给数据设备测试用）
未指定
次信道接收线路信号检测器
次信道准备好
次信道发送数据
发送器信号码元定时（DCE源）
次信道接收数据
接收器信号码元定时（DCE源）
未指定
发送次信道线路信号
数据终端准备好
数据信号质量检测器
呼叫指示器
数据信号速率选择器（DTE/DCE源）发送器信号码元定时(DTE源）
未指定
数据终端设备和数据电路终接设备之间的接口电路分为四大类：a.
地或公共回线；
数据电路；
控制电路；
定时电路。
电路类别及接口电路编号见表9。接口
保护地
信号地或公共回线
发送数据
接收数据
请求发送
发送准备好
数据设备准备妇
数据终端准备好
呼叫指示器
GB12563—90
数据信道接收线路信号检测器
数据信号质量检测器
数据信号速率选择器（DTE）
数据信号速率选择器(DCE）
发送器信号码元定时（DTE)
发送器信号码元定时（DCE）
接收器信号码元定时（DCE）
次信道发送数据
次信道接收数据
发送次信道线路信号
次信道准备好
次信道接收线路信号检测器
8.2平衡复用数据串行通信接口
这种接口用于地球站数字信道设备与数据复用终端设备之间的连接。8.2.1输入/输出
矩形、有极性的二进制数据。
8.2.2传输速率
优先采用48/56kbit/s进行同步传输。8.2.3接口的机械特性
采用D系列25芯连接器，阴连接器（见图3)与地球站信道设备相连。8.2.4连接器插针的功能分配
连接器插针的功能分配以及符合GB3454规定的等效接口电路编号见表10。10
插针号
接口电路编号
8.2.5电气特性
GB12563—90
信号地或公共回线
发送数据
接收数据
发送器信号码元定时
发送器信号码元定时
接收器信号码元定时
至地球站数字信道设备
至数据复用终端设备
至地球站数字信道设备
至数据复用终端设备
至数据复用终端设备
除接口电路102外，其余接口电路均为平衡电路。且接口电缆应当是平衡扭绞多线对类型电缆。a.
发生器：阻抗：50~150Q；
短路端子和电路102之间的电阻：150士152端-端电压：0.55V土20%（以1009电阻负载终接时）。负载电阻：输入阻抗：100士102；b.
短路端子和电路102之间的电阻：150士152C.
有效电平：A端相对于B端为正时，二进制数0；A端相对于B端为负时，二进制数1。注：平衡电路中的A、B端与表10中相应电路插针号的排列顺序致。9电视基带传输接口
视频信号接口
全电视信号电平：1Vpp3
全电视信号极性：正极性；
视频带宽：6MHz
阻抗：752，不平衡，
回波损耗：≥30dB（50Hz~5.5MHz）；连接器：Q9型插座。
注：MAC系统的视频带宽扩展到8.4MHz。伴音信号接口
伴音信号电平：0士6dBm（连续可调）；伴音频率范围：40Hz~15kHz；
阻抗：600Q（一路平衡，一路不平衡），回波损耗：≥26dB（50Hz~10kHz）；连接器：CK-3-1型插座。
附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由南京无线电厂负责起草。本标准起草人董金春、张志江、朱洪炉。11
