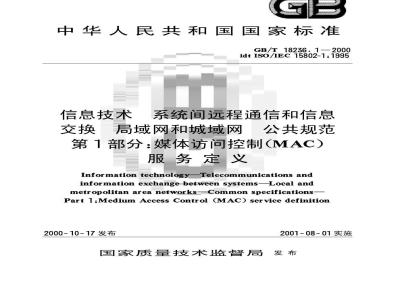

ICS35.110
中华人民共和国国家标准
GB/T 18236.1—2000
idtIS0/IEC15802-1：1995
信息技术
系统间远程通信和信息
局域网和城域网
公共规范
第1部分：媒体访问控制（MAC）服务定义
Information technologyTelecommunications andinformation exchange between systemsLocal andmetropolitan area networks-Common specifications-Part 1:Medium Access Control (MAC) service definition2000-10-17发布
2001-08-01实施
国家质量技术监督局
GB/T18236.1—2000
-iiKAoNhiKAca-
本标准等同采用国际标准ISO/IEC15802-1：1995《信息技术系统间远程通信和信息交换局域网和城域网公共规范第1部分：媒体访问控制(MAC)服务定义》。为适应信息处理的需要，本标准依据OSI参考模型的层次结构规定了数据链路层中的媒体访问控制子层的媒体访问控制(MAC)服务定义。本标准无论在技术内容上还是在编排格式上均与国际标准保持一致。
本标准的附录A、附录B都是提示的附录。本标准由中华人民共和国信息产业部提出。本标准由中国电子技术标准化研究所归口。本标准起草单位：西安交通大学。本标准主要起草人：邓良松、冯惠、邓勇。I
GB/T18236.1—2000
ISO/IEC前言
ISO（国际标准化组织）和IEC（国际电工委员会）是世界性的标准化专门机构。国家成员体（它们都是ISO或EC的成员国)通过国际组织建立的各个技术委员会参与制定针对特定技术范围的国际标准。ISO和IEC的各技术委员会在共同感兴趣的领域内进行合作。与ISO和IEC有联系的其他官方和非官方国际组织也可参与国际标准的制定工作。对于信息技术领域，ISO和IEC建立了一个联合技术委员会，即ISO/IECJTC1。由联合技术委员会提出的国际标准草案需分发给国家成员体进行表决。发布一个国际标准，至少需要75%的参与表决的国家成员体投票赞成。
国际标准ISO/IEC15802-1是由ISO/IECJTC1信息技术”联合技术委员会、SC6“系统间远程通信和信息交换”分技术委员会与ITU-T合作制定的。在《信息技术系统间远程通信和信息交换局域网和城域网公共规范》总标题下，ISO/IEC15802由以下部分构成：
第1部分：媒体访问控制（MAC）服务定义第2部分：LAN/MAN管理
一第3部分：远程MAC桥接
第4部分：系统加载协议
ISO/IEC15802-1的附录A仅提供参考信息GB/T18236.1—2000
iiKAoNniKAca-

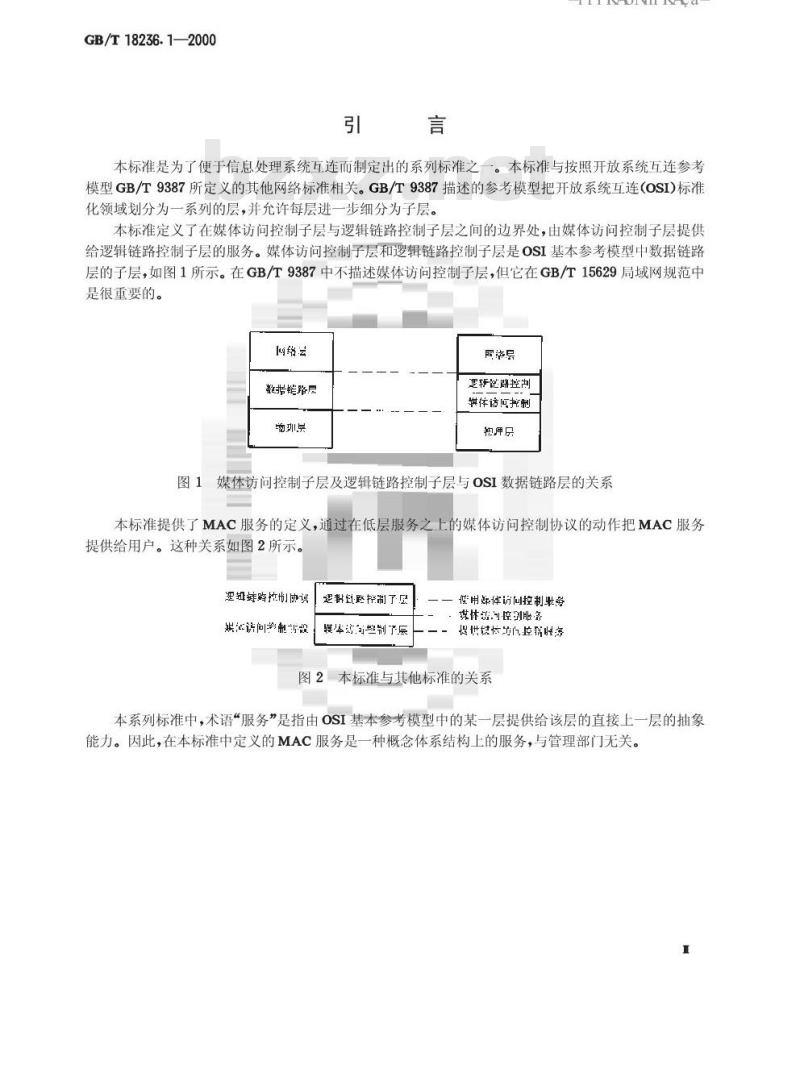

本标准是为了便于信息处理系统互连而制定出的系列标准之一。本标准与按照开放系统互连参考模型GB/T9387所定义的其他网络标准相关。GB/T9387描述的参考模型把开放系统互连(OSI)标准化领域划分为一系列的层，并允许每层进一步细分为子层。本标准定义了在媒体访问控制子层与逻辑链路控制子层之间的边界处，由媒体访问控制子层提供给逻辑链路控制子层的服务。媒体访问控制子层和逻辑链路控制子层是OSI基本参考模型中数据链路层的子层，如图1所示。在GB/T9387中不描述媒体访问控制子层，但它在GB/T15629局域网规范中是很重要的。
两络会
数指路层
网资号
更轩链腺控划
其体话间制
物理品
图1媒体访问控制子层及逻辑链路控制子层与OSI数据链路层的关系本标准提供了MAC服务的定义，通过在低层服务之上的媒体访问控制协议的动作把MAC服务提供给用户。这种关系如图2所示。没却缺赔控制协试是科出整控制了见据态请问学制证设
模本对可塑别了层
一低用体访间控制务
：煤体法控别服务
提进能恢活控病量务
图2本标准与其他标准的关系
本系列标准中，术语“服务”是指由OSI基本参考模型中的某一层提供给该层的直接上一层的抽象能力。因此，在本标准中定义的MAC服务是一种概念体系结构上的服务，与管理部门无关。I

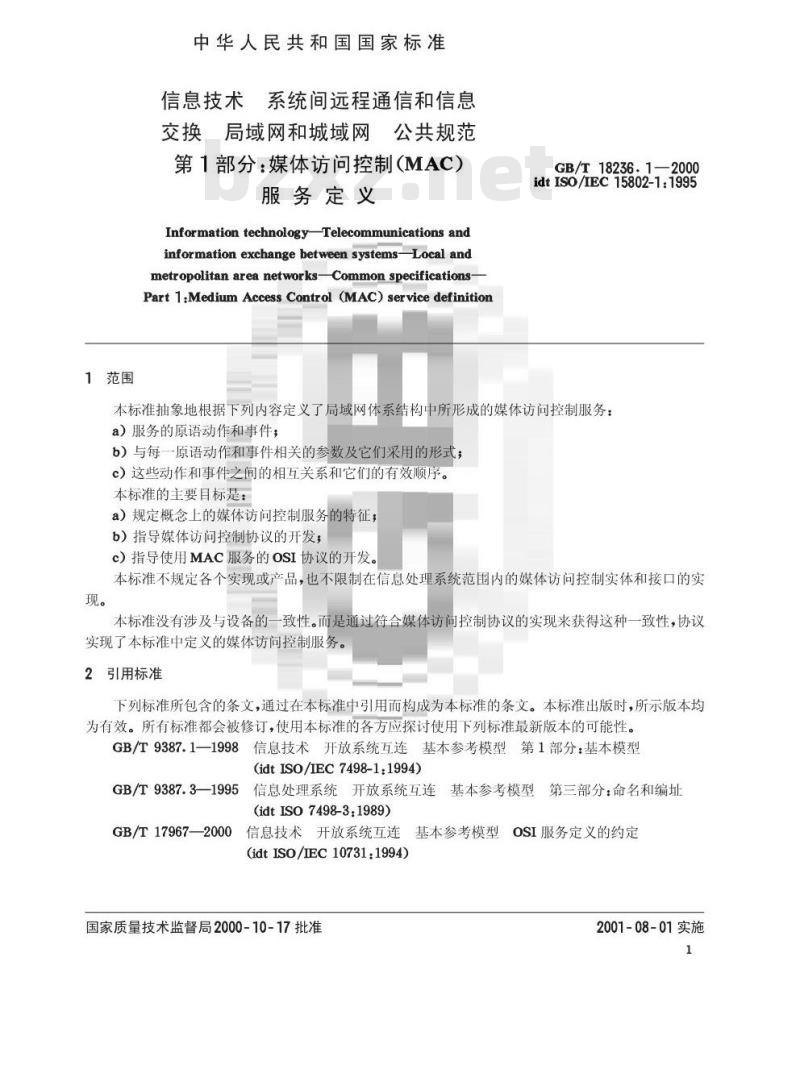

1范围
中华人民共和国国家标准
信息技术系统间远程通信和信息交换局域网和城域网
1公共规范
第1部分：媒体访问控制（MAC）服务定义
Information technologyTelecommunications andinformation exchange between systems-Local andmetropolitan area networksCommon specificationsPart1:MediumAccess Control (MAC)servicedefinitionGB/T18236.12000
idtIS0/IEC15802-1:1995
本标准抽象地根据下列内容定义了局域网体系结构中所形成的媒体访问控制服务：a）服务的原语动作和事件；
b）与每一原语动作和事件相关的参数及它们采用的形式；c）这些动作和事件之间的相互关系和它们的有效顺序。本标准的主要目标是：
a）规定概念上的媒体访问控制服务的特征b）指导媒体访问控制协议的开发；c）指导使用MAC服务的OSI协议的开发。本标准不规定各个实现或产品，也不限制在信息处理系统范围内的媒体访问控制实体和接口的实现。
本标准没有涉及与设备的一致性。而是通过符合媒体访问控制协议的实现来获得这种一致性，协议实现了本标准中定义的媒体访问控制服务。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T9387.1—1998信息技术开放系统互连基本参考模型第1部分：基本模型(idtISO/IEC7498-1:1994)
GB/T9387.3—1995信息处理系统开放系统互连基本参考模型第三部分：命名和编址(idt ISO 7498-3:1989)
GB/T17967—2000
OSI服务定义的约定
信息技术开放系统互连基本参考模型(idtISO/IEC10731:1994)免费标准下载网bzxz
国家质量技术监督局2000-10-17批准2001-08-01实施
3定义
下列定义适用于本标准。
3.1基本参考模型定义
GB/T18236.1—2000
-iiKAoNhiKAca-
虽然MAC服务在OSI基本参考模型中没有被标识或定义，但是本标准以在基本参考模型中发展的概念为基础，当下列术语可能适用于媒体访问控制子层时，本标准使用了GB/T9387中定义的这些术语：
a）实体
b）子层
c）服务
d）服务访问点
e）服务访问点地址
f）服务数据单元
g）子网地址
3.2服务协定定义
Entity
Sublayer
Service
Service-access-point
Service-access-point-addressService-data-unit
Subnetwork address
虽然MAC服务在OSI基本参考模型中没有被标识或定义，但是当下列术语可能适用于媒体访问控制子层时，本标准使用GB/T17967中定义的这些术语：a）服务用户
b）服务提供者
c）原语
d）请求
e）指示
3.3MAC服务定义
Service user
Service provider
Primitive
Request
Indication
3.3.1组地址group-address;MSAP组地址group-MSAP-address；媒体访问控制服务访问点组地址 group Medium AccessControl Service-access-pointaddress标识媒体访问控制服务访问点的集合与端系统的集合的值，所标识的服务访问点位于该端系统上，这些端系统是一个特定局域网上的所有站的任何子集，如不标识该集合，则该值将用作媒体访问控制服务访问点的地址。
注：作为对照，一般(N)地址的定义将所标识的服务访问点限制到单个开放系统。4缩略语
5约定
5.1—般考虑
局域网
媒体访问控制
媒体访问控制服务访问点
媒体访问控制服务数据单元
开放系统互连
服务质量
组织的唯一标识符
本标准使用了GB/T17967中给出的描述性约定。所使用的服务模型、服务原语和时序图完全是抽象描述，它们并不表示用于实现的规范。2
5.2参数
GB/T18236.1—2000
用来表示服务用户/服务提供者交互作用（GB/T17967)的服务原语，运送用户/提供者的交互作用中指明可用信息的参数，并且具有全局意义。用于每一组MAC服务原语的参数在表1中示出。表中每一个“×”指明那个标记所在列的原语应携带有所在行的参数。
某些表项由括号中的项目进一步限制。它们是：a）参数特定的限制：
（一指明指示原语中提供的值与在对等服务访问点发布的先前的请求原语中提供的值总是相同的。
b）表明某个注适合于该表项的指示：（见注1)（见注2)指明引用的注包含与参数及其用法有关的附加信息。在任何特定的接口中，对所有参数并非都要明确陈述。一些参数可以隐含地与发布原语的MSAP相关联。例如MA一UNITDATA.request不必包含与发布原语的MSAP相关联的源地址参数。6MAC服务概述
MAC服务在MAC服务用户间提供数据的透明传送。它利用所支持的通信资源来获得这种传送的路径对MAC服务用户来说是不可见的，除非MAC服务提供者支持MAC服务用户规定路由选择信息。
特别是，MAC服务提供下列内容：a）低层MAC子层和物理层的独立性一一除了对QoS的考虑外，MAC服务解除了MAC服务用户关于MAC技术是否可以利用的所有担心，b）传送信息的透明性-一MAC服务提供了MAC服务用户数据的透明传送。它既不限制信息的内容、格式和编码，也从不需要解释信息的结构和含义。然而，它可以限制用户/提供者交互作用中提供的MAC服务用户数据的八位位组最大数；c）优先级选择一MAC服务使得MAC服务用户可利用在规定的优先级请求数据传送的手段；d）编址一MAC服务为MAC用户提供了标识自身并规定数据要传送到APMS的手段；e）路由选择信息一MAC服务允许用户任选地规定到目的MSAP的路由。7MAC服务的类型
当前有已定义的一种类型的MAC服务，无连接方式MAC服务，8MAC服务的特征
MAC服务对MAC服务用户提供下列特征：a在单个MAC服务访问中，对有限长度的MSDU定界，并将其透明地从一个源MSAP中发送到目的MSAP的手段，而无需建立连接或随后释放连接；b）对每个无连接方式传输实例联系的某些QoS度量，可以在无连接方式传输被启动时由发送的MAC服务用户来请求，也可能依照MAC技术由MAC服务提供者来修改。9MAC服务的模型
虽然MAC服务在OSI基本参考模型中没有被标识或定义，但是本标准使用了GB/T17967中定义的层服务的抽象模型，它的第4章能适用于MAC子层。该模型定义了发生在两个MSAP中的MAC服务用户与MAC服务提供者之间的交互作用。通过可以传送参数的服务原语在MAC服务用户与MAC服务提供者之间传递信息。
9.1MAC无连接方式传输的模型
GB/T18236.1—2000
-niKAoNniKAca-
MAC无连接方式服务的定义特性一如任意两个MSAP之间提供的一一能作为两个MSAP之间的联系以抽象的形式被模型化。该联系是永久的。只有一种类型的客体，即单元数据客体能通过MSAP被移交给MAC服务提供者。在图3中，MAC服务用户A表示向MAC服务提供者传递客体的MAC服务用户。MAC服务用户B表示从MAC服务提供者接受客体的MAC服务用户。MACR
用户A
九己之州的账多
MFAC服务市供产
图3MAC服务无连接方式传输的模型9.2无连接方式MAC服务提供的服务通常，MAC服务提供者可以执行下列任何一个或全部动作：a）丢弃客体；
b）改变客体的顺序。
MAC服务对下列内容呈现出可忽略的比率：a）客体重复：
b）对于给定优先级的客体的重排序。MAC服务提供者为特定的MAC联系而执行的操作不依赖于MAC服务用户的行为。对于所提供的MAC服务的特性的了解，例如客体被丢弃、重复或失序，这是MAC服务用户环境的先验知识的一部分。
10无连接方式服务的质量
术语“服务质量”（QoS）是指在MSAP之间观察到的无连接方式传输的某些特性。QoS描述了仅仅可归于MAC服务提供者的无连接方式传输的特性：在特别地限制或阻正MAC服务性能的MAC服务用户行为(这些行为超出对MAC服务提供者的控制)不存在时，QoS才能被正确地确定。在使用无连接方式传输的每个实例期间，见到的QoS是否对每一个与该服务相联系的MAC服务用户相同，这取决于它们的联系的性质和有关该服务性质的信息类型，该服务在被调用前由MAC服务提供者提供给MAC服务用户使用。10.1无连接方式服务的QaS的确定与连接方式服务不同，无连接方式服务的一个基本特性是，没有类似于连接建立期间那样，在所有参与的各方之间建立动态联系。因此，在传送期间要提供的服务的特性不能在点对点基础上进行协商。当原语动作启动时，与每次MAC无连接方式传输相联系的QoS的度量可由发送的MAC服务用户来请求。该服务的MAC服务用户把所请求的QoS度量建立在先验知识的基础上，而该服务是由MAC服务提供者提供给MAC服务用户的。在（任何）调用MAC无连接方式服务之前，通过某层的管理交互作用把所提供的特性和服务类型的知识（即影响数据传送的参数、格式和选项)提供给MAC服务用户。因此，MAC服务用户不仅拥有可与其通信的各方的知识，它也拥有该服务特性的显式知识，对于每次调用该服务时，它可以期望配备该知识。10.2无连接方式QoS参数的定义
Qos参数分类如下：
a）表达MAC服务性能的参数，例如4
·转接延迟：
·残留差错率(损坏、重复)；
·丢失信息的概率。
GB/T18236.1—2000
b）表达其他MAC服务特性的参数，例如·优先级。
按照MAC服务原语的发布来定义一些QoS参数。引用MAC服务原语是指在合适的MSAP处该MAC服务原语的完全执行。
10.2.1转接延迟
转接延迟是在MA一UNITDATA.request原语和对应的MA一UNITDATA.indication原语之间消逝的时间。消逝的时间值仅对成功传送的MSDU进行计算。当从发送的MAC服务用户把MSDU无差错地传送到所期望接收的MAC服务用户时，才可以定义出现了MSDU的成功传送
对于无连接方式传送，独立地为每一个MAC无连接方式传输规定了运送迟延。对于给定的一对MAC服务用户之间的MSDU传送，其转接延迟是有界限的，并且该转接延迟的最大值是MAC服务用户可得到的QoS知识的一部分。10.2.2残留差错率
在测量期间残留差错率是收到的包含未检测出差错的MSDU数目与跨越MAC服务边界传送的MSDU数目之比。对于一对特定的MAC服务用户，这些数量之间的关系被定义为如图4所示。10.2.3丢失信息的概率
在测量期间丢失信息的概率是丢失的MSDU数目与跨越MAC服务边界传送的MSDU数目之比。对于一对特定的MAC服务用户，这些数量之间的关系的定义如图4所示。双M
我货两Ms：
- MA.( T:
既功的传透SDU
MA)+MA(x)
不正啪MSL
传选的M:L>LI总数= M,4
图4残留差错率（RER）与丢失信息的概率(PLI)的成分10.2.4优先级
优先级的规范与无连接方式数据传送调用之间的关系有关。该参数规定了单元数据客体关于获得使用共享资源的相对重要性。该参数仅在能判断相对重要性的某一管理实体或结构的上下文中有意义。优先级的级别是有限的。11在MSAP处的原语序列
在MSAP处所有可能允许的原语序列被定义在如图5所示的状态转换图中。MA-UNTITIATTA -URst
MA HIT
图5在MSAP处的无连接方式原语序列的状态转换图5
12数据传送
12.1功能
GB/T18236.1—2000
-iiKAoNniKAca-
MAC无连接方式传输服务原语，可以按单个服务访问方式用来将独立的、自包含的MSDU从一个MSAP发送到另一个MSAP中。为了交付MSDU所要求的自包含的所有信息，可以按单个服务访问方式提供给MAC服务提供者：因此，若MAC服务用户存在并且为MAC服务提供者所知，则不要求连接的初始建立或随后的释放。MAC服务提供者认为用MAC无连接方式传输的MSDU不以任何方式与任何先前发送的MSDU相联系。虽然MAC服务维护各个MSDU的完整性，但它没有必要按发送的MAC服务用户提交的顺序把它们交付给接收的MAC服务用户。不提供接收的MAC服务用户可以控制发送的MAC服务用户可以发送MSDU（对等对对等流量控制)的速率的手段。MAC服务提供者不保持与在任何特定的MSAP组合之间的信息流量控制相关的任何状态信息。
12.2原语的类型和参数
表1指明了无连接方式数据传输服务所需的原语的类型和参数。表1MAC无连接方式数据传送原语和参数参
Destination Address
Source Address
RoutingInformation
Priority
MA-UNITDATA.request
MA-UNITDATA.indication
×（见注2）
×(见注 1)
1在指示原语及请求原语中的优先级参数之间的关系依赖于用来提供和支持MAC服务的协议。2在指示原语中的路由选择信息参数的值可以不同于在对等服务访问点发布的相应请求原语中提供的路由选择信息参数的值。
12.2.1地址
在表1中给出的地址是MAC地址。源地址规定了单MSAP。目的地址规定了单MSAP或组MSAP。
12.2.1.1地址长度
在MAC顿中MAC地址字段长度是16位或48位。在ISO/IEC8802-6中MAC地址字段长度也可选择64位，64位地址字段长度不在本标准中阐述。任何时候在GB/T15629LAN/MAN中，对于一个特定局域网的所有站而言，地址长度都是相同的，地址字段的长度由管理设施或在先验知识基础上来决定。应该注意到16位地址长度将要从GB/T15629LAN/MAN标准中删除。
在GB/T16678.2(FDDI）LAN中，尽管16位和48位地址长度的站能在同一个局域网中共存，但是任何单MAC顿应具有同样长度的目的地址和源地址字段。地址字段的长度在GB/T16678.2MAC帧中指明。
12.2.1.2单/组地址
单地址标识了单个MSAP并且既可用作为源MAC地址，又可用作为月的MAC地址。对于16位和48位地址字段，广播地址是通过把所有地址位设置为1来定义的，它表示所有MSAP的集合。MSAP的单地址也是MAC实体和MAC服务用户所定位的LAN站的子网络地址。6
GB/T18236.1—2000
组地址应只用作目的MAC地址，组地址是下列二者之一：·多路组地址，它指明一组MSAP；·厂播地址，它指明一个特定局域网上的所有MSAP。对于16位和48位地址，MAC地址最左边的二进制位代表I/G（单/组)位。如果I/G位设置为0，则该地址是单地址，如果I/G位设置为1，则该地址是组地址。12.2.1.3全球/本地管理地址
全球管理地址是一个地址，其中，该地址的一部分由登记机构分配给某一个组织，并且这部分地址对该组织是唯一的。该地址的其余部分由接收的组织来分配。本地管理地址是一个地址，其中，没有登记机构分配唯一的值用于该地址空间的一部分。在GB/T15629LAN和FDDI中，全球管理地址的登记机构是在指美国国家标准协会任命的标准委员会、IEEE标准委员会。对于48位MAC地址，后面紧跟MAC地址二进制表示的I/G位的下一位被指明为UL（全球/本地管理)地址位。如果U/L位设置为O,则该地址为全球管理地址，如果U/L位设置为1，则该地址为本地管理地址。在16位MAC地址的情况下，全球管理地址的概念不可用，并且所有的地址都是本地管理的。
12.2.1.4MAC地址的二进制和十六进制表示图6图示了用二进制和十六进制表示的48位LANMAC地址的例子。儿位依
运来小
[35II:组织内-标识符,既12. 2. 1. 63 (an rn ecoi oid coo ceo co ozoo cooccacumci
简一率活管现址位
第—单（地址
A进：ACDE45C-B
GU1(明标内唯一标识符：12.2.1.61图6LANMAC地址的二进制和十六进制表示48位LANMAC地址（全球或本地）由6个八位位组组成的一个串来表示。这些八位位组按照它们由对等MAC子层实体发送和接收的顺序从左至右显示。地址中的每一个八位位组用两个十六进制数来显示。MAC地址最左边的二进位把单地址与组地址区分开。全球或本地（U/L）管理地址位是紧接着单/组地址位的下一位。U/L位指明该MAC地址是已被全球分配还是被本地分配。对于前面的例子，第一个发送的八位位组是AC而最后发送的八位位组是80。12.2.1.5MAC自身寻址顿
在GB/T15629LAN中，如果本地MSAP是由MA一UNITDATA.request原语中的目的地址参数来指明的，那么指示原语也由MAC实体调用给MAC服务用户。例如，发送给广播地址的所有顿，在局域网中包括产生请求站的所有MSAP也调用MAUNITDATA.indication原语。MAC服务的这种全双工特性可能是由于MAC子层内的唯一功能度或低层的全双工特性引起的。在GB/T16678.2(FDDI)LAN中，如果本地MSAP是由MA一UNITDATA.request原语的目的地址参数指定的，那么可以由MAC实体任选地对MAC服务用户调用指示原语。12.2.1.6组织的唯一标识符
组织的唯一标识符是为多个目的确定唯一标识符的通用手段。目前，IEEE分配了待用于生成单LANMAC地址、组地址和协议标识符的组织的唯一标识符。组织的唯一标识符（OUI）是一个全球管理MAC地址的二进制表示的最左边的24位：图6给出了一个例子。MAC地址的UL位设置为0，指明由OUI生成的分配，因此是全球的。UL位设置为1的单或组MAC地址和协议标识符是本地分配的并且与EEE分配的值没有关系。在48位全球管理的LANMAC地址中，OUI包含在八位位组0、1、2中。7
12.2.2路由选择信息
GB/T18236.1—2000
niKAoNniKAca-
路由选择信息参数规定在源MSAP和目的MSAP之间MAC经过的期望的路由。如果MAC服务提供者不支持路由选择信息参数，那么MAC服务提供者将丢弃MAC顿。路由选择信息参数的长度可为0到30个八位位组。路由选择信息参数的0值，即0个八位位组，指明原发MAC服务用户没有请求某一期望的路由。
12.2.3MSDU
该参数允许在MAC服务用户之间的MAC服务用户数据的传输而无需MAC服务提供者的修改。MAC服务用户可以发送从大于0直到MAC服务提供者所确定上限的任何整数个八位位组。该上限的值由MAC服务用户通过对管理设施或先验知识的使用来得到。12.2.4优先级
如果MAC服务用户没有明确地为优先级参数说明一个值，或者请求了一个不被提供者支持的值，那么MAC服务提供者应使用默认值。两个原语中的优先级参数的值是相关的，以便a）在请求原语中，任何定义的值是允许的，b）在指示原语中，所指明的优先级是所请求的值或由MAC服务提供者修改的值。12.3原语序列
在成功的MAC子层无连接方式传输中，原语序列被定义于图7所示的时序图中。MA-IINIILATL CUxt
lunrrLal indicao
原语序列
