JB/T 9033-1999
基本信息
标准号： JB/T 9033-1999
中文名称：SZR型热矿振动筛
标准类别：机械行业标准(JB)
英文名称： SZR hot ore vibrating screen
标准状态：现行
发布日期：1999-06-28
实施日期：2000-01-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
标准ICS号：采矿和矿产品>>73.120矿产加工设备
中标分类号：矿业>>矿山机械设备>>D95筛分设备
关联标准
替代情况：ZB D95004-1990
出版信息
页数：7 页
标准价格：12.0 元
相关单位信息
归口单位：全国矿山机械标准化技术委员会
标准简介
JB/T 9033-1999 JB/T 9033-1999 SZR型热矿振动筛 JB/T9033-1999 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
JB/T9033--1999

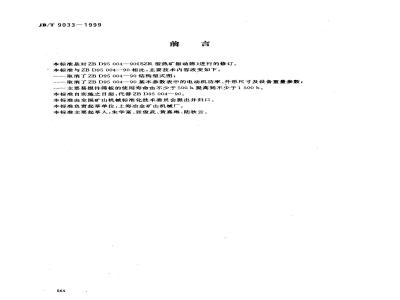

本标准是对ZBD95004—90《SZR型热矿振动筛》进行的修订。本标准与ZBD95004-90相比，主要技术内容改变如下：取消了ZBD95004—90结构型式图，取消了ZBD9500490基本参数表中的电动机功率、外形尺寸及设备重量参数，—主要易损件筛板的使用寿命由不少于500h提高到不少于1500h。本标准自实施之日起，代替ZBD95004一90。本标准由全国矿山机械标准化技术委员会提出并归口。本标准负责起草单位：上海冶金矿山机械厂。本标准主要起草人：朱华富、张俊武、黄嘉琳、陆秋云。564
1范围
中华人民共和国机械行业标准
SZR型热矿振动筛
TypeSzR refractoryvibrating screenJB/T9033-1999
代替ZBD95004--90
本标准规定了SZR型热矿振动筛分类与命名、技术要求，试验方法、检验规则、标志、包装、运输及存。
本标准适用于对经破碎后粒度不大于150mm，温度不高于850C的热烧结矿进行筛分的热矿振动筛。
引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191—1990包装储运图示标志
GB/T13306-1991标牌
GB/T13384--1992机电产品包装通用技术条件3产品分类与命名
基本参数应符合表1的规定。
SZR-1545
SZR-2575
SZR-3175
筛面尺寸
1500X4 500
1 2500×7500
3100×7500
筛分面积筛面倾角
安装型式
产品型号表示方法如下：
国家机械工业局1999-06-28批准(°)
筛孔尺寸
处理量
≥250
≥450wwW.bzxz.Net
筛面宽、长，dm
振动筛
烧结设备
振动频率
振动方向角
2000-01-0.1实施
4技术要求
4.1热矿振动筛的结构应保证：
JB/T9033--1999
a）除了因计划检修而停车外，工作制度为24h连续运转；b）润滑面有防尘措施；
c）易损件应有互换性，并允许热态更换且更换方便；d）设备对基础的载荷要小;
e）筛面应能承受850C的温度，主要结构件应能承受450C的温度。4.2热矿振动筛主要易损件的使用寿命a）筛板不少于1500h（以筛孔宽度方向磨损后不大于8.5mm为准）；：b）振动器轴承不少于5000h。4.3热矿振动筛主机首次大修前的使用期限不少于7500h（以更换小横梁为准）；4.4.筛框的使用寿命不少于15000h（以侧板失效为准）。4.5安全要求
4.5.1热矿振动筛的叶轮、偏心块应涂红色漆。4.5.2在工作状态下，空运转噪声（声压级）值不大于95dB(A）。4.6：主要件质量要求
4.6.1筛板
材料为合金铸钢，其耐磨寿命应不低于本标准4.2a)的规定。4.6.2侧板
4.6.2.1在宽度方向允许有一条拼接焊缝，长度方向不允许拼接。4.6.2.2焊缝须经超声波探伤检查，任意50mm的焊缝长度内允许两个直径≤2mm的气孔存在。4.6.3横梁
4.6.3.1热压成形的加热温度应不超过950C，热压后自然冷却，不允许用水激冷。4.6.3.2横梁两端面必须与两端筛板安装平面垂直，其垂直度公差为0.3mm4.7.装配质量要求
4.7.1热矿振动筛应运转平稳，无异常噪声。横向摆动应不大于0.5mm，两侧板振幅误差应不大于0.5 mm.
4.7.2振动器同轴偏心块的相对位置应保持一致。在偏心块中心线R235处测量，两相对误差应不大于3mm。
4.7.3振动器组装后，轴的转动应灵活，两轴的转动阻力手感基本相同。4.7.4两振动器偏心块的相对位置应保持一致，在偏心块中心线R235处测量，其相对位置误差应不大于3mm。
4.7.5振动器轴承温升应不超过55C。5试验方法
5.1振幅
用刻线误差小于0.4mm的振幅指示牌测量，测量点应均匀分布在筛箱两侧板上。5.2振动频率
用误差小于20%的测速仪测量。
5.3振动方向角
用误差在士1°范围内的振动方向角标牌进行测量。5.4躁声
JB/T9033-1999
用普通声级计（A）计权，设置在距筛框两侧面1m处，其高度为振动器中心所形成的水平面上，每侧的测量点应不少于三处，取其平均值。5.5轴承温升
在振动筛运转6h后停机，测量轴承座外壳最高温度与环境温度之差。5.6筛面倾角
通过实测弹簧座高度差和弹簧中心距，用三角函数计算。5.7处理量
用秒表和皮带秤测量其单位时间的给矿量，然后换算成每小时处理量。5.8易损件寿命
通过测量筛孔的尺寸，当筛孔磨损到规定宽度时计算其使用时间。6检验规则
6.1出厂检验
6.1.1每台热矿振动筛需经制造厂质量检验部门检验合格后方可出厂，并附有产品合格证。6.1.2每台热矿振动筛在工作状态下进行空负荷试验时,其连续运转时间应不少于6 h。6.1.3检验项目：
a）振幅；
b）振动频率；
c）振动方向角；
d)噪声；
e）振动器轴承温升。
6.2型式检验
6.2.1凡属于下列情况之一应进行型式检验：a）研制的新产品或转厂生产的定型产品；b）产品的设计、工艺或材料等改变而影响产品性能时；c）产品停产3年后恢复生产时；d）批量生产（或每年生产)的产品定期每5年进行一次检验；e）国家质量监督机构提出型式捡验要求时。6.2.2热矿振动筛在热态下运行5000h后才能进行型式检验。6.2.3检验项目：
a）振幅，
b）振动频率；
c）振动方向角；
d）噪声；
e）振动器轴承温升；
f）筛面倾角；
g）处理量；
h）易损件寿命。
7标志
7.1产品标志
每台热矿振动筛应在适当的显著位置固定产品标牌，其型式和尺寸应符合GB/T13306的规定，内容如下：
a）产品的型号、规格及名称；
b）主要技术参数；
c）制造日期；
d）出厂编号；
e）制造厂名称。
7.2包装标志
JB/T 9033--1999
包装箱和裸装件外表上的文字和标志应符合GB191的规定。8包装、运输及贮存
8.1包装
热矿振动筛的包装应符合GB/T13384的规定。8.2随机技术文件
制造厂应随机发给用户下列技术文件，装人箱内并在箱外做好标志：a）装箱单，
b）产品出厂合格证书；
c）产品使用说明书；
d）产品安装图；
e）随机附件清单。
8.3运输与贮存
8.3.1热矿振动筛应符合水路、陆路运输的要求。8.3.2产品包装件的存放要求：
a）要垫平放稳，与地面离开一定距离，不可堆放；b）存放地方要有防雨淋、日晒和积水的保护措施。8.3.3产品在保管期间应定期检查，并注意下列事项：a）各机件表面的保护层是否失去防锈作用，涂料是否有变色剥蚀，必要时应更换新的保护层；b）产品存放期超过六个月时，应进行一次保养。568
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
