JB/T 4416-1999
基本信息
标准号： JB/T 4416-1999
中文名称：摇摆冲印饼干成型机
标准类别：机械行业标准(JB)
英文名称： Swing printing biscuit forming machine
标准状态：现行
发布日期：1999-05-20
实施日期：2000-01-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：113567
标准分类号
标准ICS号：食品技术>>67.260食品工业厂房和
中标分类号：食品>>食品加工机械>>X99其他食品加工机械
关联标准
替代情况：JB 4416-88
出版信息
页数：7 页
标准价格：12.0 元
相关单位信息
归口单位：中国农机化科研院食品机械研究所
标准简介
JB/T 4416-1999 JB/T 4416-1999 摇摆冲印饼干成型机 JB/T4416-1999 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

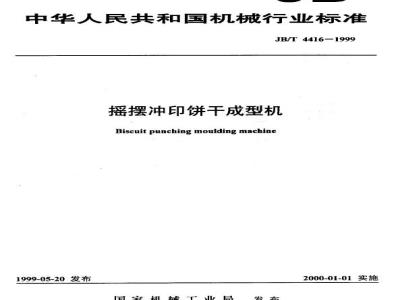

ICS67.260
中华人民共和国机械行业标准
JB/T4416-1999
摇摆冲印饼干成型机
Biscuitpunchingmouldingmachine1999-05-20发布
国家机械工业局
2000-01-01实施
JB/T4416-1999
本标准是对JB441688《摇摆冲印饼于成型机》进行的修订。本标准与JB4416-—88相比，主要技术内容改变如下：修改了主要参数。
一修改了齿轮箱内清洁度。
本标准自实施之日起代替JB4416-88。本标准的附录A是标准的附录。
本标准由中国农业机械化科学研究院食品机械研究所提出并归口。本标准起草单位：珠海市机电集团公司、中国农业机械化科学研究院食品机械研究所。本标准主要起草人：李光、曾水真、赵玉梅、王昕伟。范围
中华人民共和国机械行业标准
摇摆冲印饼手成型机
Biscuitpunching moulding machineJB/T4416-1999
代替JB4416—88
本标准规定了摇摆冲印式饼干成型机的产品型式及主要参数，技术要求，试验方法，验收规则，产品型式试验，标志、包装、运输和贮存。本标准适用于摇摆冲印式饼干成型机。本标准也适用于同规格的摇摆冲印、辑印两用饼干成型机。引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191—1990
GB/T 1031—1995
GB/T5226.1—1996
GB/T13306—1991
JB/T 8356.11996
包装储运图示标志
表面粗糙度参数及其数值
工业机械电气设备第一部分：通用技术条件标牌
机床包装
《中华人民共和国食品卫生法》3产品型式及主要参数
3:1产品型式：播摆冲印成型。
3.2主要参数见表1。
型号规格
项目名称
最大饼干生产能力
电机功率
最高冲印次数
次/min
国家机械工业属1999-05-20批准400
技术条件
2000-01-01实施
4技术要求
JB/T4416—1999
4.1产品应符合本标准要求，并按经规定程序批准的图样及技术文件制造。4.2产品卫生条件应符合《中华人民共和国食品卫生法》第四章的规定。4.3产品电气设备应符合GB/T5226.1中的有关规定。4.4产品外露件传动部分应有防护罩，传动系统应有可靠的安全装置。4.5产品外表面涂漆颜色以浅色为主，涂漆表面要牢固、平整、光亮、色泽均匀。4.6整机噪声不大于85dB(A)。
4.7产品的面斗、轧辊、印模、输送带等与面团接触的零部件，应便于清洗。4.8产品连续运转至稳定温度时，滚动轴承温升和油箱内机油温升应不超过35℃，冲印滑道和偏心轮处温升不超过25℃，最高温度不超过65℃。4.9产品零件加T表面应符合GB/T1031的规定。4.10产品零件应经质量检验部门检验合格后，方能装配。4.11外购件必须符合有关标准的规定。4.12刮削的导轨面刮研点应均匀，每25mm×25mm的面积内至少有六点，磨削的导轨面，其接触面积在全长上不少于60%，在全宽上不少于40%。4.13互相啮合的齿轮在装配后，当齿轮轮缘宽度≤20mm时，轴向错位不大于1mm；当齿轮轮缘宽度>20mm时，轴向错位不超过轮缘宽度的5%，最大不得超过5mm。4.14装配后冲印部分的每个齿轮箱内的清洁度：a）1200型、1000型和800型为1000mgb）560型和400型为800mg。
4.15各组轧辊应有厚度调节装置；各输送带运行不得停满、擦边，应有控制跑偏装置。5试验方法
5.1空（负）载噪声测试方法
a）用声级计测量每个测点的A计权声压级dB(A)的值，测量时读数取10s内声压级的平均值；b）测点布置在饼干机冲印部分的前、后、左、右四个侧面上；c）测点距离饼干机冲印部分简化表面1m，距离地面高度1.5m处；d)取各点测dB(A)值中最大值为测量结果。5.2清洁度的测试方法
a）选用清清的清洗液；
b）清洗箱内各零部件内部各表面；c）将清洗液用200目的德网过滤：d）用煤油或120*熔剂油洗涤滤网及网中杂物：e）将滤网及网中杂物加温到110~130℃，保温一段时间，使之达到恒重后，用精密天平测量其质量并记录，将测得的质量减去滤网的质量，即为该箱的清洁度。6验收规则
6.1产品应经制造厂质量检验部门验收合格后方能出厂，并附有产品合格证。2
7产品型式试验
JB/T4416—1999
7.1式试验必须在出厂验收合格后，有下列情况之一时进行a）新产品或老产品转厂生产的试制定型鉴定时；b）正式生产后，如结构、材料、工艺有较大改变可能影响产品性能时；c）正常生产时，定期或积累一定产量后，应周期性进行一次试验；d）产品长期停产后，恢复生产时；e）出厂检验结果与上次型式试验有较大差异时；国家质量监臀机构提出进行型式试验的要求时。7.2型式试验内容应按产品图样和企业标准要求进行。7.3，型式试验有任何一项不合格时，应经返修或更换后再对该项目进行复试；若复试仍不合格，则该批产品判为不合格品。免费标准下载网bzxz
8标志、包装、运输和贮存
8.1产品标牌应符合GB/T13306的规定，并固定在明显的位置。铭牌内容如下：a）产品塑号、名称以及经有关部们批准的商标：b）主要参数：
c）制造厂名称；
d）出厂编号；
e）出厂日期。
8.2产品包装应符合JB/T8356.1的规定。8.3产品的包装、忙存、运输标志应符合GB191中有关规定，并在醒目的位置标上“防毒”标志。3
JB/T4416—1999
附录A
（标准的附录）
饼还成型质量检验方法
A1产品出厂后，在用户单位检验饼坏成型质量：a）花纹及字迹清晰；
b）合格率不低于97%：
c）质量相对误差不超过5%。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
