本标准规定了金属管环拉伸试验方法的原理、试样、试验设备、试验程序、试验结果评定和试验报告。本标准适用于外径大于150mm和管壁厚度不大于40mm，但内径应大于100mm的圆形横截面金属管的管环拉伸试验，用以显示其表面和内部缺陷。也可用以评定管材的延性。 GB/T 17104-1997 金属管 环拉伸试验方法 GB/T17104-1997 标准下载解压密码：www.bzxz.net

GB/T17104—1997

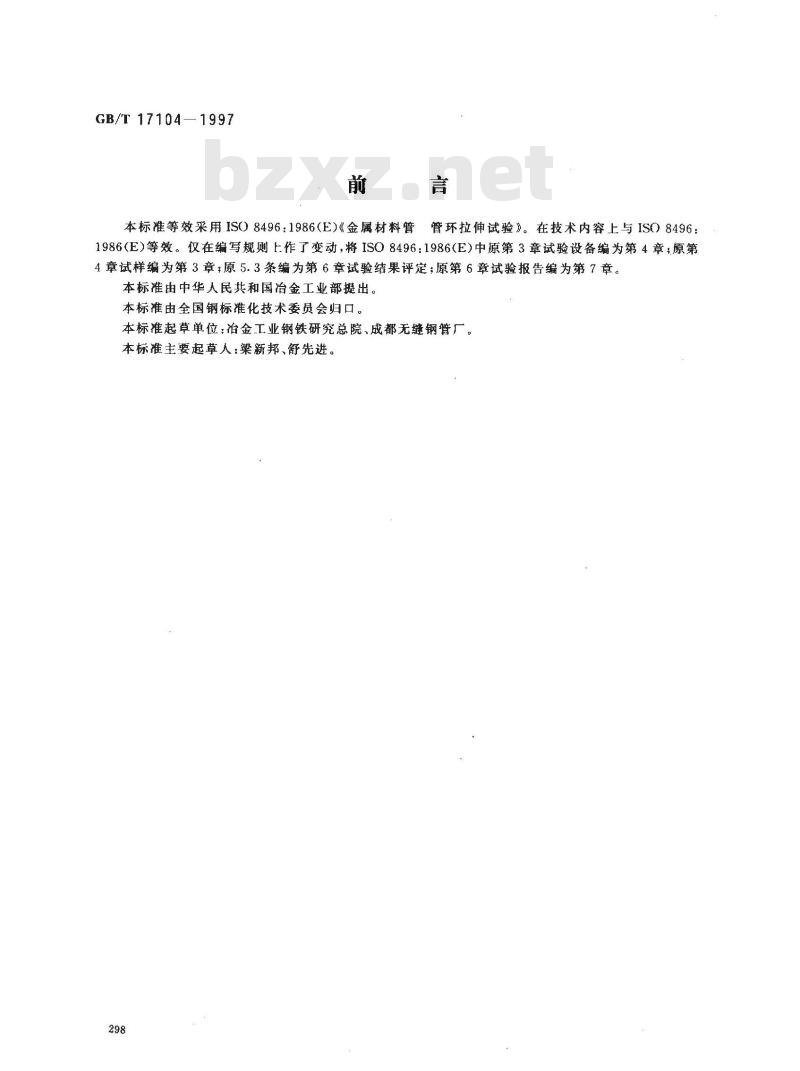

管环拉伸试验》。在技术内容上与ISO8496：本标准等效采用ISO8496：1986（E)金属材料管1986(E)等效。仅在编写规则上作了变动，将ISO8496：1986（E)中原第3章试验设备编为第4章；原第4章试样编为第3章：原5.3条编为第6章试验结果评定；原第6章试验报告编为第7章。本标准由中华人民共和国治金工业部提出。本标准由全国钢标准化技术委员会归口。本标准起草单位：冶金工业钢铁研究总院、成都无缝钢管厂。本标准主要起草人：梁新邦、舒先进。298
GB/T 17104.—1997

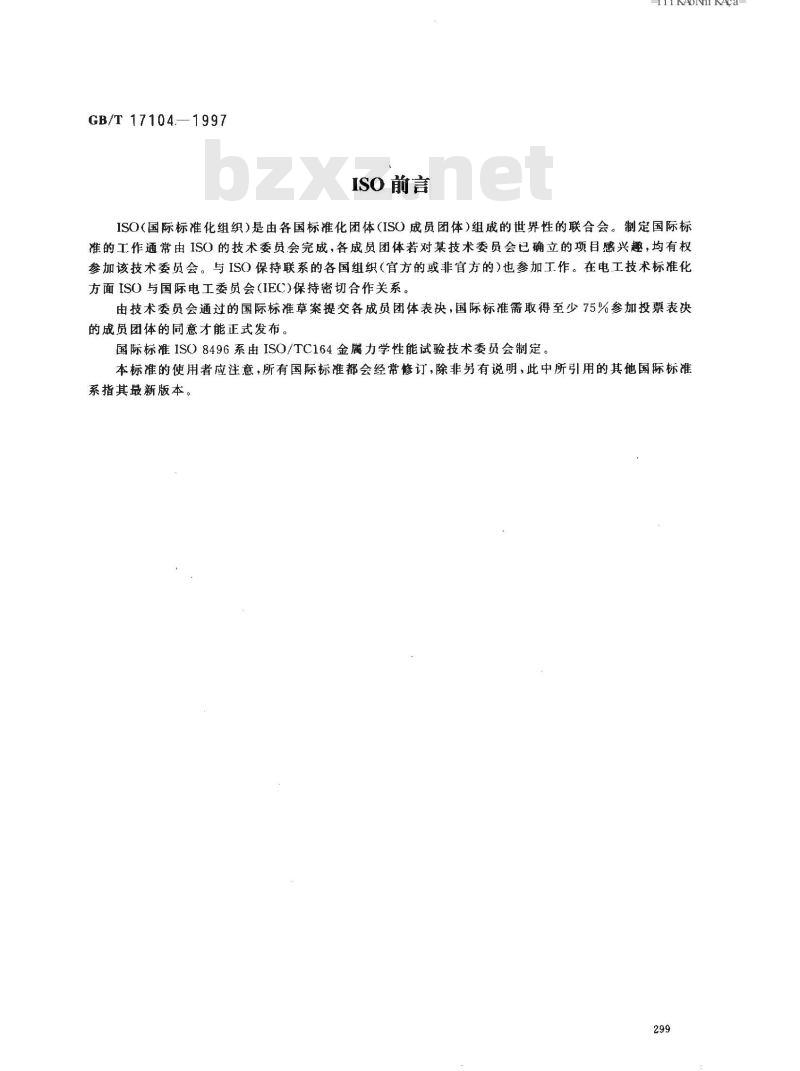

ISO前言
iiiKAoNiKAca
ISO(国际标准化组织）是由各国标准化团体（ISO成员团体）组成的世界性的联合会。制定国际标准的工作通常由ISO的技术委员会完成，各成员团体若对某技术委员会已确立的项目感兴趣，均有权参加该技术委员会。与ISO保持联系的各国组织（官方的或非官方的）也参加工作。在电工技术标准化方面ISO与国际电工委员会（IEC)保持密切合作关系。由技术委员会通过的国际标准草案提交各成员团体表决，国际标准需取得至少75%参加投票表决的成员团体的同意才能正式发布国际标准ISO8496系由ISO/TC164金属力学性能试验技术委员会制定。本标准的使用者应注意，所有国际标准都会经常修订，除非另有说明，此中所引用的其他国际标准系指其最新版本。

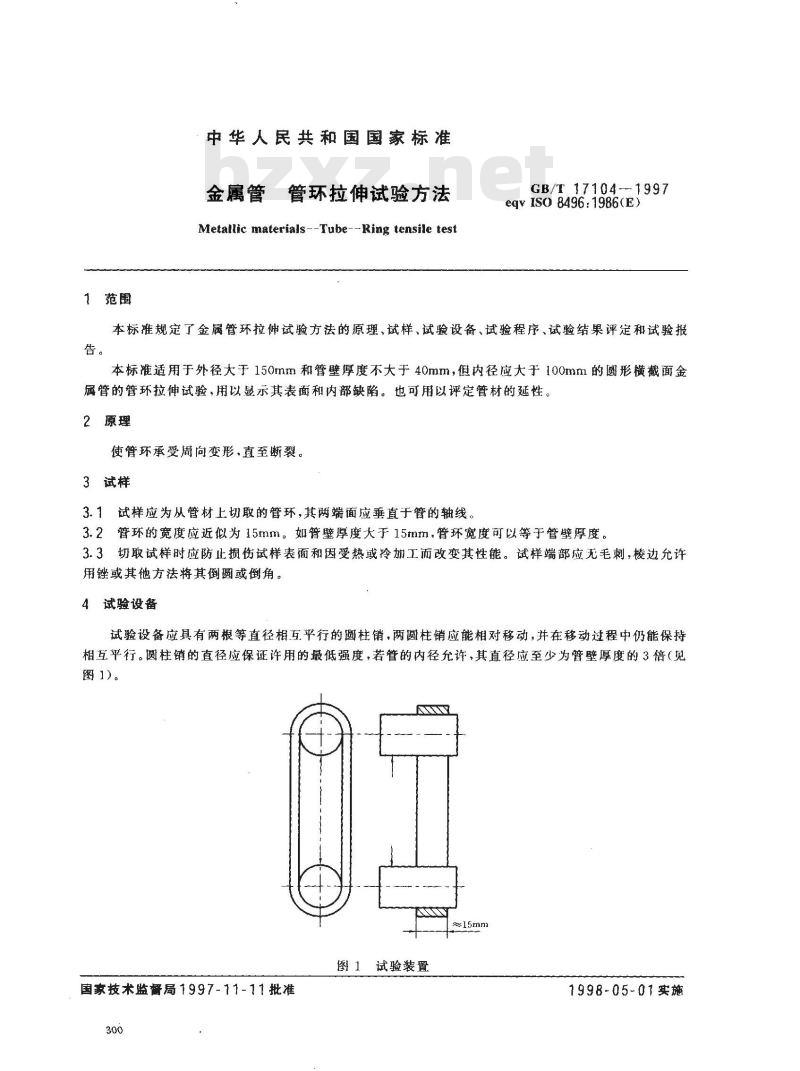

中华人民共和国国家标准
金属管免费标准下载网bzxz
管环拉伸试验方法
Metatlic materials--Tube--Ring tensile testGB/T 17104-1997
eqv ISO 8496:1986(E)
本标准规定了金属管环拉伸试验方法的原理、试样、试验设备、试验程序、试验结果评定和试验报告。
本标准适用于外径大于150mm和管壁厚度不大于40mm，但内径应大于100mm的圆形横截面金属管的管环拉伸试验，用以显示其表面和内部缺陷。也可用以评定管材的延性。2原理
使管环承受周向变形，直至断裂。3试样
3.1试样应为从管材上切取的管环，其两端面应垂直于管的轴线3.2管环的宽度应近似为15mm。如管壁厚度大于15mm，管环宽度可以等于管壁厚度。3.3切取试样时应防止损伤试样表面和因受热或冷加工而改变其性能。试样端部应无毛刺，棱边允许用锉或其他方法将其倒圆或倒角。4试验设备
试验设备应具有两根等直径相互平行的圆柱销，两圆柱销应能相对移动，并在移动过程中仍能保持相互平行。圆柱销的直径应保证许用的最低强度，若管的内径允许，其直径应至少为管壁厚度的3倍（见图1)。
试验装置
国家技术监督局1997-11-11批准300
1998-05-01实施

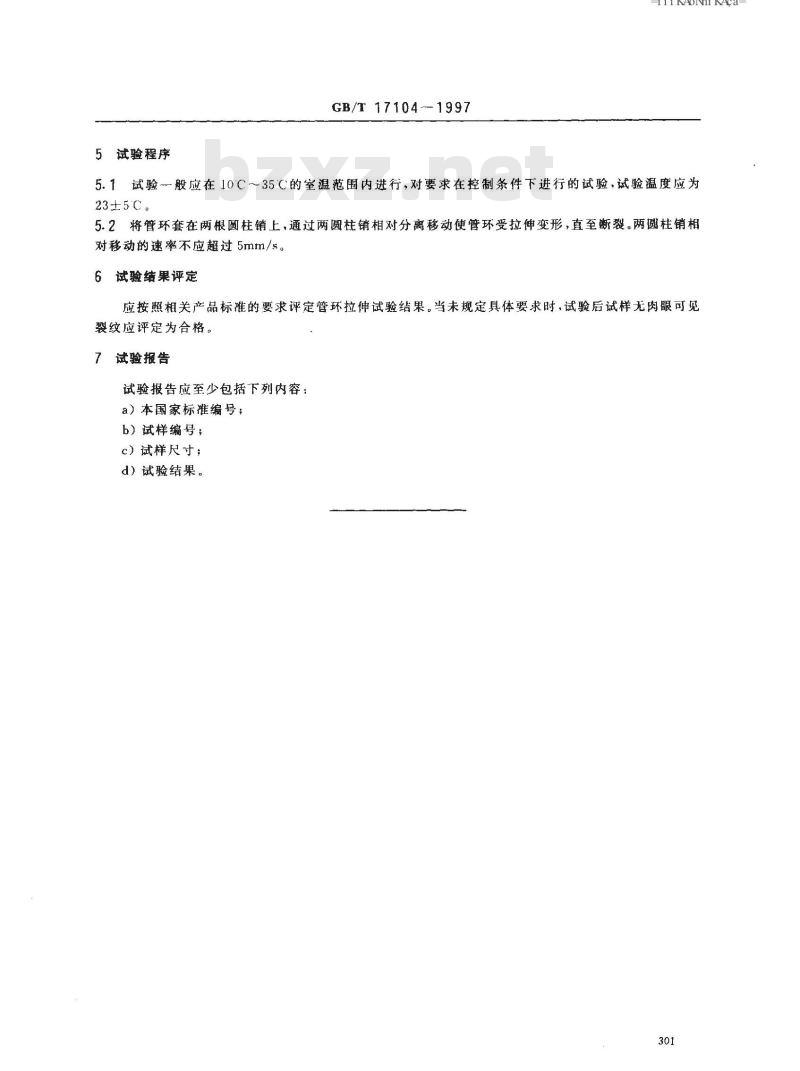

试验程序
GB/T17104-1997
-Hri KAoNi KAca-
5.1试验般应在10℃~～35C的室温范围内进行，对要求在控制条件下进行的试验，试验温度应为23±5C。
5.2将管环套在两根圆柱销上，通过两圆柱销相对分离移动使管环受拉伸变形，直至断裂。两圆柱销相对移动的速率不应超过5mm/s。
试验结果评定
应按照相关产品标准的要求评定管环拉伸试验结果。当未规定具体要求时，试验后试样无肉眼可见裂纹应评定为合格。
7试验报告
试验报告应至少包括下列内容：a）本国家标准编号；
b）试样编号，
c）试样尺寸；
d）试验结果。
