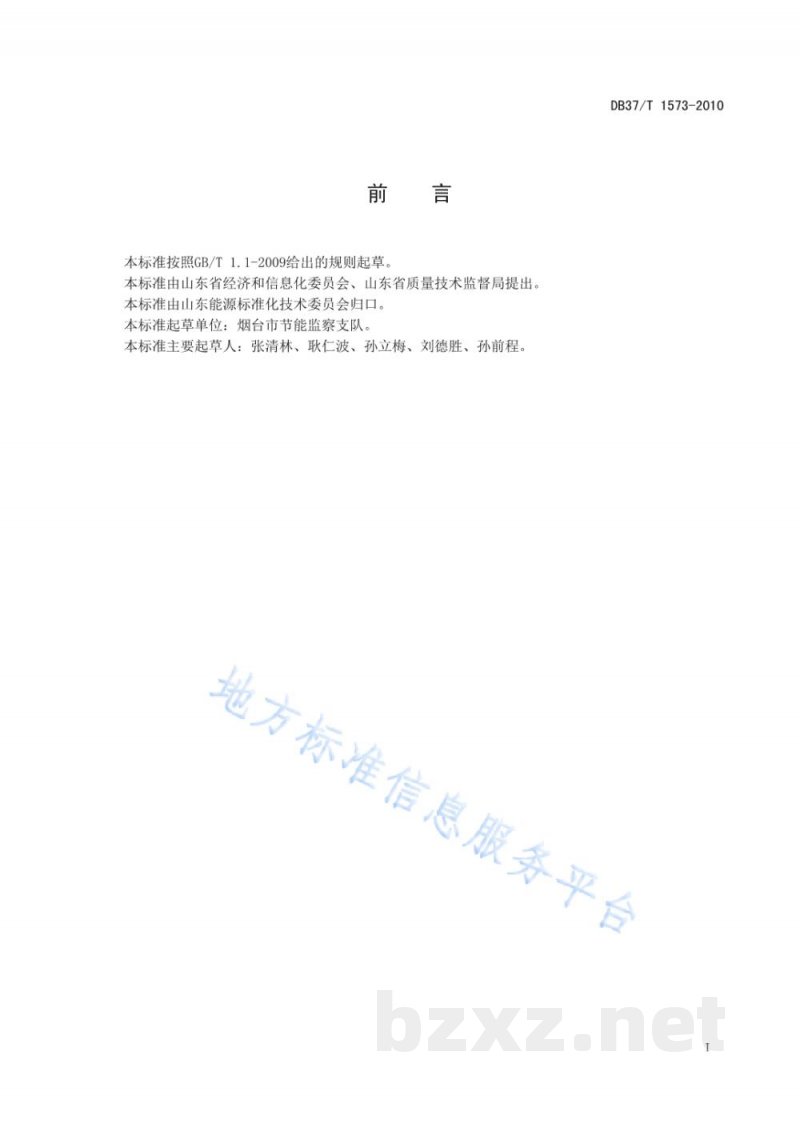

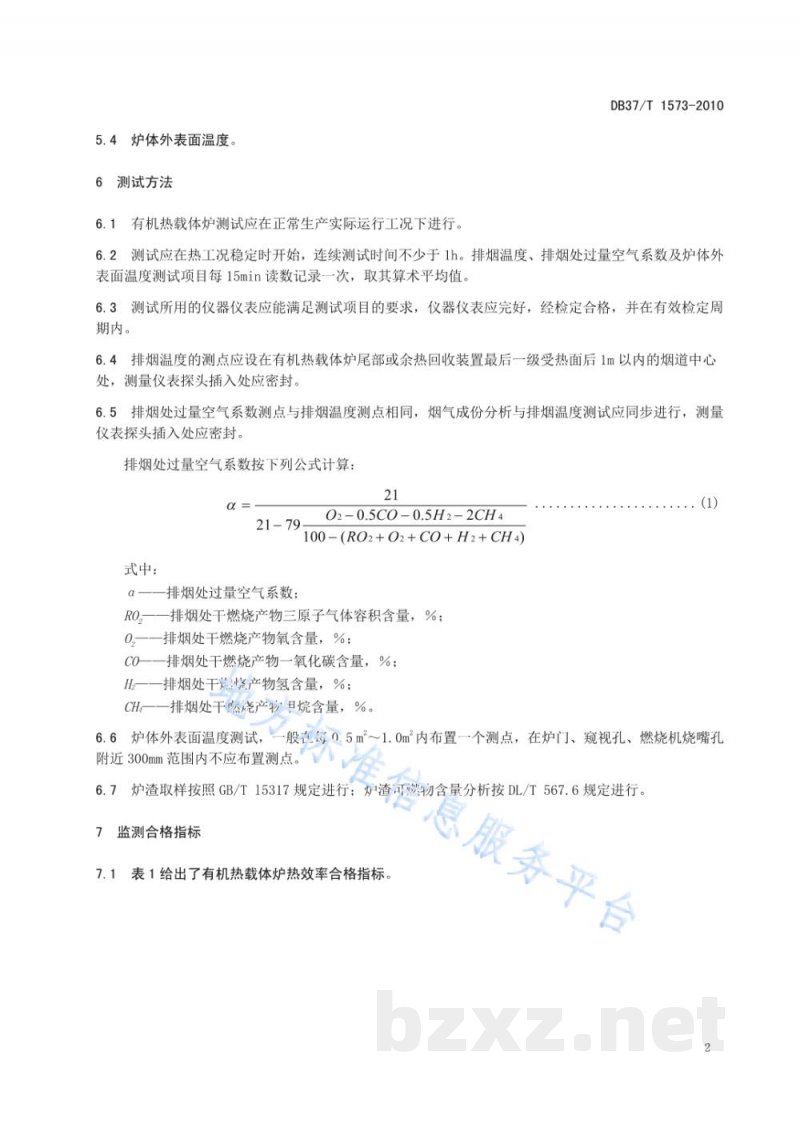

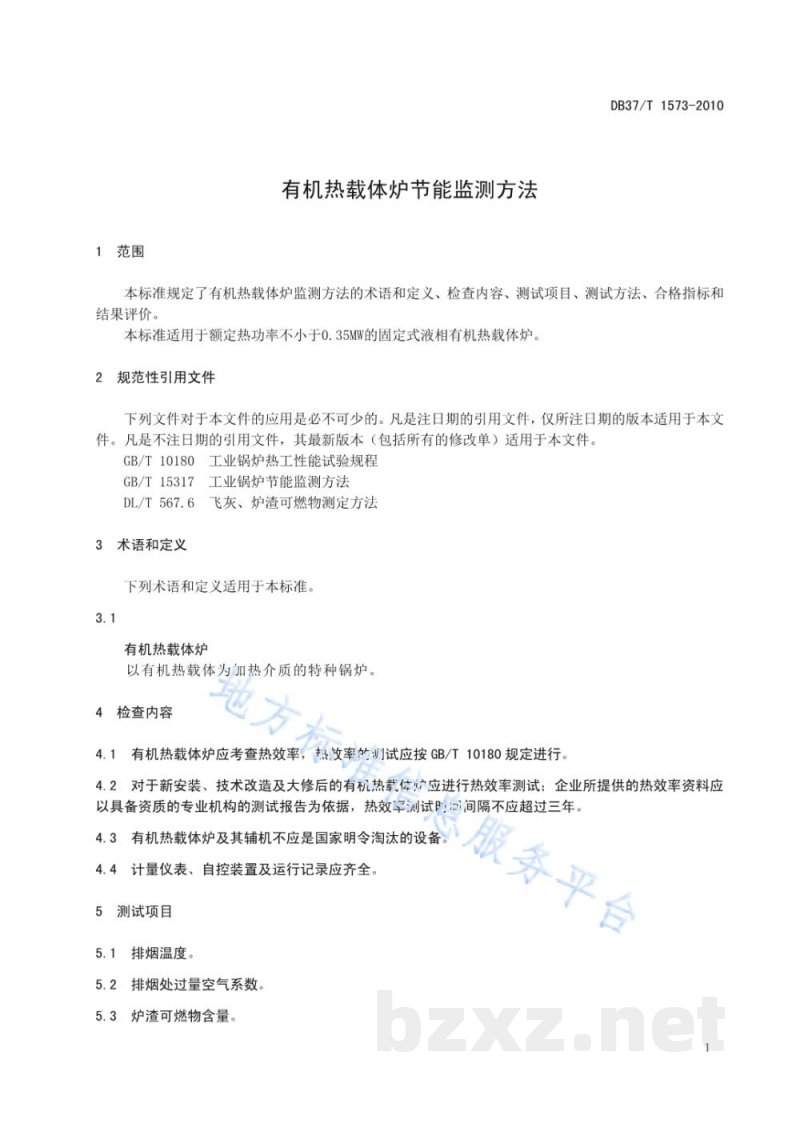

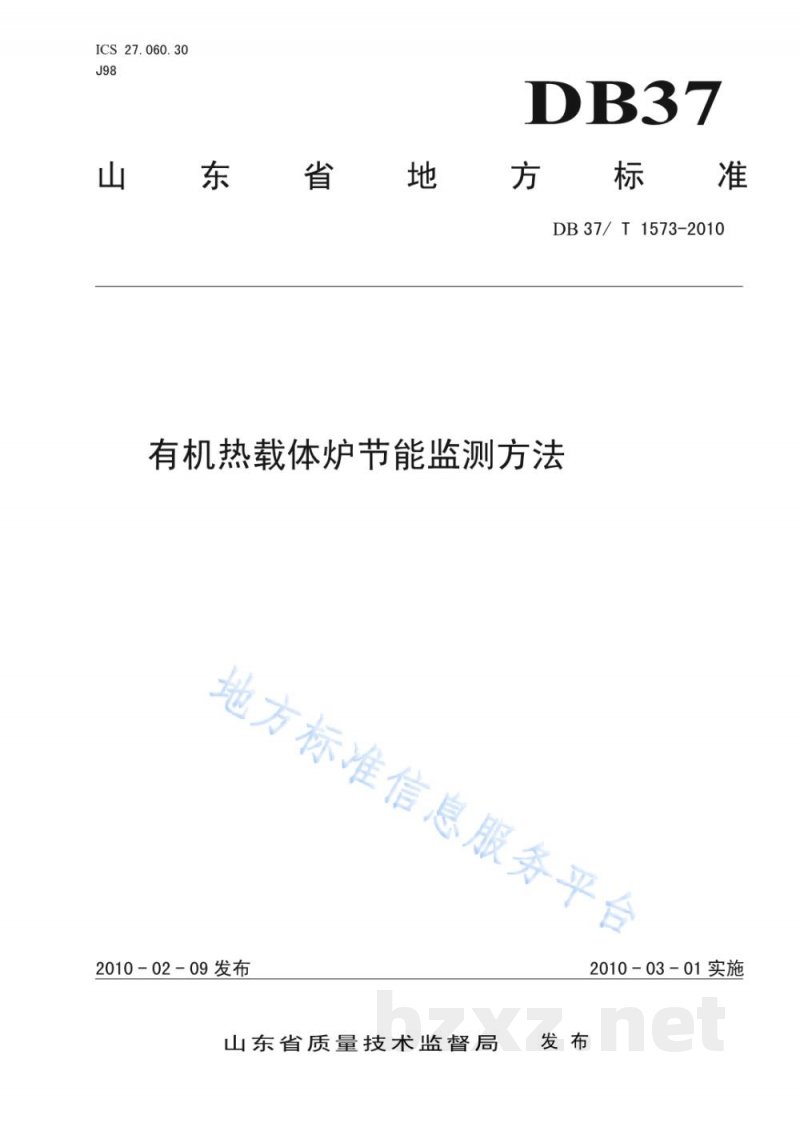

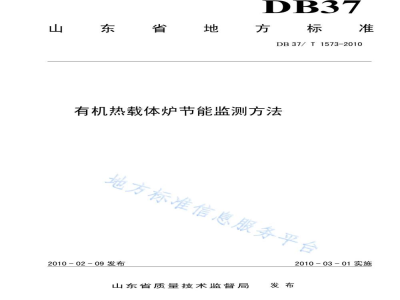

DB37/T1573-2010 有机热载体炉节能监测方法 ICS 27.060.30 J98 DB37 山东省地方标准 发布：2010-02-09 实施：2010-03-01 发布机构：山东省质量技术监督局 前言 本标准按照GB/T 1.1-2009给出的规则起草。 本标准由山东省经济和信息化委员会、山东省质量技术监督局提出。 本标准由山东能源标准化技术委员会归口。 本标准起草单位：烟台市节能监察支队。 本标准主要起草人：张清林、耿仁波、孙立梅、刘德胜、孙前程。 1 范围 本标准规定了有机热载体炉节能监测方法的术语和定义、检查内容、测试项目、测试方法、合格指标和结果评价。 本标准适用于额定热功率不小于0.35MW的固定式液相有机热载体炉。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅所注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 10180 工业锅炉热工性能试验规程 GB/T 15317 工业锅炉节能监测方法 DL/T 567.6 飞灰、炉渣可燃物测定方法 3 术语和定义 3.1 有机热载体炉 以有机热载体为加热介质的特种锅炉。 4 检查内容 4.1 应考查有机热载体炉热效率，热效率测试应按GB/T 10180规定进行。 4.2 对于新安装、技术改造及大修后的设备应进行热效率测试，企业提供的热效率资料应以具备资质专业机构测试报告为依据，热效率测试间隔不应超过三年。 4.3 有机热载体炉及其辅机不得使用国家明令淘汰设备。 4.4 计量仪表、自控装置及运行记录应齐全。 5 测试项目 5.1 排烟温度 5.2 排烟处过量空气系数 5.3 炉渣可燃物含量 5.4 炉体外表面温度 6 测试方法 6.1 测试应在正常生产运行工况下进行。 6.2 在热工况稳定时开始，连续测试时间不少于1h。排烟温度、过量空气系数及炉体外表面温度每15min记录一次，取算术平均值。 6.3 仪器仪表应完好并经检定合格，在有效周期内。 6.4 排烟温度测点应设在尾部或余热回收装置最后一级受热面后1m以内烟道中心处，测点应密封。 6.5 排烟处过量空气系数测点与排烟温度测点相同，烟气成分分析应同步进行。 排烟处过量空气系数计算公式： α = (21 - 79) / 21 × (O₂ - 0.5CO - 0.5H₂ - 2CH₄) / (100 - (RO₂ + O₂ + CO + H₂ + CH₄)) 式中：α为过量空气系数；RO₂为三原子气体容积含量；O₂为氧含量；CO为一氧化碳含量；H₂为氢含量；CH₄为甲烷含量。 6.6 炉体外表面温度测点按0.5㎡~1.0㎡布置一个，炉门、窥视孔、燃烧器附近300mm范围内不布置测点。 6.7 炉渣取样按GB/T 15317规定进行，可燃物含量分析按DL/T 567.6执行。 7 监测合格指标 7.1 热效率合格指标按燃料种类及额定热功率分级确定。 7.2 排烟处过量空气系数合格指标：煤2.2，油气1.5等。 排烟温度及炉渣可燃物含量合格指标按不同热功率范围分别规定。 炉体外表面温度：侧面不超过50℃。
