本标准规定了工业用或商亚用洗衣机(以下简称为工业洗衣机)的产品分类、基本参数、技术要求、试验方法、检验规则、标志、使用说明书、包装、运输和贮存。本标准适用于额定洗涤干态织物重量为10kg至300kg的工业洗衣机，包括有脱水装置和加热装置的。但不包括化学剂洗涤机(干洗机)和工业脱水机。 JB/T 4305.1-1999 工业洗衣机 JB/T4305.1-1999 标准下载解压密码：www.bzxz.net

JB/T4305.1-1999

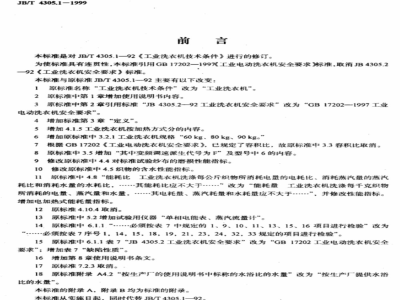

本标准是对JB/T4305.1—92《工业洗衣机技术条件》进行的修订。为使标准具有连贯性，本标准引用GB17202一199K工业电动洗衣机安全要求标准，取消JB4305.2一92《工业洗衣机安全要求》标准。本标准与原标准JB/T4305.1--92主要有以下改变：1原标准名称“工业洗衣机技术条件”改为“工业洗衣机”。2原标准中第1章增加使用说明书内容。3原标准中第2章引用标准“JB4305.2--92工业洗衣机安全要求”改为“GB17202—1997工业电动洗衣机安全要求”。
4增加标准第3章“定义”。
增加4.1.5工业洗衣机按加热方式分的内容。5
增加原标准中3.2.1工业洗衣机规格*60kg、80kg、90kg。”6
根据GB17202《工业电动洗衣机安全要求》，已规定了容积比，故原标准中3.3容积比取消。原标准中3.5增加“其中变频调速派生代号为F”及型号中6的内容。8
修改原标准中4.4对标准试验纱布的磨损性能指标。9
10修改原标准中4.5织物的含水性能指标。11原标准中4.8“能耗比工业洗衣机洗涤每公斤织物所消耗电量的电耗比、消耗汽量的蒸汽耗比和消耗水量的水耗比，…其能耗比应不大于..”改为“能耗量工业洗衣机洗涤每千克织物所消耗的电量、蒸汽量和水量，.其电耗量、蒸汽耗量和水耗量应不大于..”，并修改性能指标。增加电加热式能耗量指标。
12原标准4.10.4取消。
13原标准中5.2增加试验用仪器单相电能表、蒸汽流量计”。14原标准中6.1.1..…必须按表7中规定的1、9、10、11、13、15、16项目进行检验”改为“…-必须按表7序号1，14，15，18，19，21，23，24，32，33规定的项目进行检验”。15原标准中6.1.1表7“JB4305.2工业洗衣机安全要求”改为“GB17202工业电动洗衣机安全要求”；增加表7“缺陷性质”。16增加第8章使用说明书条文。
17原标准7.2.3取消。
18原标准附录A4.2“按生产厂的使用说明书中标称的水浴比的水量”改为“按生产厂提供水浴比的水量”。
本标准的附录A，附录B均为标准的附录。本标准从实施日起，同时代替JB/T4305.192。本标准的过渡期建议为6个月。：本标准由广州电器科学研究所提出并归口。本标准负责修订单位：广州电器科学研究所。本标准参加修订单位：江苏海狮机械集团公司、广州洗涤机械实业公司、广州三彩洗涤设备公司、无锡小天鹅苏泰洗涤机械有限公司、广东顺德伦教新力洗涤机械广。本标准主要起草人：孙恩平、陆青、梁国纬、黎坚达、张建昌、汤荣发。本标准委托广州电器科学研究所解释。1范围
中华人民共和国机械行业标准
工业洗衣机
Commercialwashingmachines
JB/T4305.1-1999
代替JB/T4305.1—92
本标准规定了工业用或商业用洗衣机（以下简称为工业洗衣机）的产品分类、基本参数、技术要求、试验方法、检验规则、标志、使用说明书、包装、运输和贮存。本标准适用于额定洗涤干态织物重量为10kg至300kg的工业洗衣机，包括有脱水装置和加热装置的。但不包括化学剂洗涤机（干洗机）和工业脱水机。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时。所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191-1990
GB/T411—1993
GB/T2423.3—1993
包装储运图示标志
棉印染布
电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法GB/T2423.17—1993电工电子产品基本环境试验规程试验Ka：盐雾试验方法GB/T3768—1996
GB/T6388—1986
声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法运输包装收发货标志
GB/T 9969.11988
工业产品使用说明书总则
GB17202—1997
3定义
工业电动洗衣机安全要求（negUL1206：1994）本标准采用下列定义。
3.1全自动型工业洗衣机commercialfullyautomaticwashingmachines织物放入滚筋内，进行洗涤、漂洗和脱水，它们之间的转换不用手工操作，而按预先设定的控制程序自动完成的工业洗衣机。
3.2半自动型工业洗衣机commercialpartiallyautomaticwashingmachines织物放人滚简内，进行洗涤、漂洗和脱水过程中的任意二个功能转换不用手工操作，而能白动完成的工业洗衣机。
3.3普通型工业洗衣机commercialcommonwashingmachines织物放入滚筒内，进行洗涤、漂洗及脱水，各个功能需用手工转换的工业洗衣机。3.4自动控制程序automaticcontrolprogram工业洗衣机的洗涤、漂洗、脱水各功能均由预先设定的顺序转换，而自动完成洗衣各程序。国家机械工业局1999-08-06批准2000-01-01实施
JB/T4305.1-1999
3.5波轮式工业洗衣机commercialimpellerwashingmachines织物放人桶内，通过波轮的转动而带动织物进行洗涤的工业洗衣机。3.6滚筒式工业洗衣机industrialtumblerwashingmachines织物放人滚筒内、通过滚简转动而带动织物进行洗涤的工业洗衣机。3.7
额定状态ratedstate
指额定洗涤织物重量、额定电压和额定频率。4产品分类免费标准下载网bzxz
4.1分类
4.1.1洗衣机，以汉语拼音字母“X”表示4.1.2工业，以汉语拼音字母*G”表示。4.1.3工业洗衣机按自动化程度分：a）普通型，以汉语拼音字母“p\表示：b）半自动型，以汉语拼音字母“B”表示：c）全自动型，以汉语拼音字母“Q”表示。4.1.4工业洗衣机按洗涤方式分：a）波轮式，以汉语拼音字母“B”表示：b）滚筒式，以汉语拼音字母“G”表示。在型号表示中可省略。4.1.5工业洗衣机按加热方式分：a)蒸汽加热式，以汉语拼音字母“z”表示，在型号表示中可省略；b）电加热式，以汉语拼音字母“D”表示。4.2基本参数
4.2.1工业洗衣机的规格
按额定洗涤干态织物重量分为：10，（15）、20、（25）、30，（35）、40，（45），50，60，70、80，90、100，120，140，160，180，200，220，250，300kg4.2.2电源
额定频率：50Hz
额定电压：单相电压为220V：三相电压为380V。4.3水浴比
工业洗衣机的额定洗涤水量与额定洗涤干态织物重量之比为水浴比应在下列值范围内：滚筒式不大于7L/kg
波轮式不小于15L/kg
4.4工业洗衣机的型号及其含义
JB/T 4305.1-1999
1234-56
加热方式代号、按4.1.5规定表示规格，按4.2.1规定表示
日用电器型别代号，按4.1.3规定表示日用电器式别代号，按4.1.4规定表示日用电器系列代号，按4.1.2规定表示日用电器组别代号，按4.1.1规定表示如果有特殊功能的。可在型号中的加热方式后面加派生代号。其中变频调速派生代号为F。示例1：XG（G）Q一80DF（括号内的G可省略）表示：80kg变频调速电加热全自动型滚简式工业洗衣机。示例2：XGBB—15
表示：15kg半自动型波轮式工业洗衣机。5技术要求
5.1工业洗衣机应符合本标准和GB17202的要求，并按照规定程序批准的技术文件和图样制造。5.2工业洗衣机适用环境条件：
a）海拔不超过2500m；
b）周围环境温度为0~40℃：
c）在环境温度为25℃时，空气相对湿度在95%以下。5.3洗净率
工业洗衣机按附录A规定的方法试验，其平均洗净率（Dar）应不小于表1的规定。表1
洗涤方法
波轮式
滚简式
5.4对标准试验纱布的磨损率
洗净率%
工业洗衣机按附录B规定的方法试验，其磨损率（m）应不大于表2的规定。表2
洗涤方式
波轮式
農简式
5.5织物的含水率
普通型
全自动型
10-100
磨损率%
工业洗衣机有脱水装置的，按6.3规定的方法试验，其含水率（H）应不大于表3的规定。5.6噪声
洗读方式
波轮式
滚简式
JB/T4305.1-1999
含水率%
工业洗衣机按6.4规定的方法试验，洗涤、脱水时的声功率级（A计权）噪声应不大于表4的规定。
颜定洗涤容量kg
声功率级噪声
5.7振动
10≤G≤50
50工业洗衣机按6.5规定的方法试验，其振动速度的最大值应不大于7.1mm/s5.8能耗量
140cG#300
工业洗衣机洗涤每千克织物所消耗的电量、蒸汽量和水量，按6.6规定的方法试验。其电耗量、蒸汽耗量和水耗量应不大于表5的规定。表5
洗涤方式
波轮式
滚筒式
5.9排水时间
电耗量kW·h/kg
蒸汽加热
电加热
无脱水装置0.025
有脱水装置0.04
有脱水装置0.65
蒸汽耗量kg/kg
工业洗衣机按6.7规定的方法试验。其排水时间应不超过3min。额定洗涤重量不小于70kg的普通型工业洗衣机的排水时间应不超过5min。5.10一般结构
5.10.1工业洗衣机中所有的紧固件。应符合有关标准的要求。tLkg
水耗量
5.10.2工业洗衣机中所有接触洗涤织物的表面应光滑，无毛刺和锋利刃，不允许夹扯和损伤织物。5.10.3工业洗衣机的洗涤桶应用耐锈蚀、耐热材料制成。外桶内表面应防锈蚀、耐热，积水后不得有锈蚀出现。
5.10.4工业洗衣机采用蒸汽加热，应在明显处具有温度指示装置。对半自动和全自动型，应具有温度控制装置。必须在产品使用说明书中说明：用户在蒸汽主管道的明显处应装有压力指示装置和安全装置。
5.10.5工业洗衣机在正常运行过程中，各种管道系统不得漏液、漏汽。全自动型工业洗衣机的机门关上后，与机体应密封，不得渗漏洗涤液。5.10.6工业洗衣机各焊、铆接处，必须光滑牢固，不得松动。焊接处不得有裂纹。5.10.7工业洗衣机的洗涤剂加料器，应有足够的斜度和孔径。5.11电镀件、铭牌和标牌的盐募试验JB/T4305.1-1999
工业洗衣机的电镀件和外壳上的铭牌、标牌，按6.8规定的方法试验后，电镀件上不得有露底、针孔、电镀层剥落、锈蚀、鼓泡、明显斑点等缺陷、主要表面不得有明显的锈蚀点。铭牌和标牌上的字迹仍应清晰，不应发生脱落、变形等现象。5.12油漆件或喷漆件的恒定湿热试验工业洗衣机的油漆件或喷涂件，按6.9规定的方法试验后，不应有明显的流痕、气泡、底漆外露、皱纹和裂痕等现象。
5.13外观检查
工业洗衣机按6.10的方法检查。a）电镀件的表面应光滑，色泽均匀，不得有露底、针孔、电镀层剩落、鼓泡、明显斑点和划伤；b）铭牌和标牌应安装牢固：
c）油漆件和喷涂件的表面应色泽均匀，不得有底漆外露、皱纹、气泡、流痕、裂痕、划伤和回缩。5.14连续运行
工业洗衣机按6.11规定的方法试验后，应能正常工作，没有异常现象。6
试验方法
6.1试验条件
6.1.1试验环境应无外界强电、磁场干扰和有害气体。2在现场进行试验，被试样机距离周围墙壁应大于3m或安置在具有平坦坚硬地基的户外空旷场6.1.2
试验时的环境温度应在15~30℃范围内。风速应不大于3m/s。蒸汽加热式的工业洗衣机，蒸汽压力应在0.4~0.7MPa范围内。试验用的仪器仪表的精度列于表6。表6
仪器仪表名称
电压表
单相电能表
三相电能表
燕汽流量计
温度计
声级计
振动测量仪
计时器
TGT类台秤
6.3织物含水性能的测定
量规规格
0~500V
0~100℃
0100kg
感量50g
JB/T4305.1-1999
按附录A2.3标准负载布种类的配套比为单元秤取1.2倍被测工业洗衣机的额定洗涤重量，放进工业干衣机中烘干，每隔30min秤重一次，至相邻两次秤重值变化不大于1%为止，立即取出放人已秤好重量的大尼龙袋中，按工业洗衣机额定洗涤重量秤取织物，重量不足或超过部分以餐巾来调整。将织物浸水10min，然后放人工业洗衣机中，按设定脱水时间进行脱水：如没有设定脱水时间的，则按5min进行脱水。脱水结束后，取出负载布放进大尼龙袋中秤重。含水率（H）的计算：
式中：H含水率，%：
H=G,-G
G—额定洗涤干态织物的重量，kg；G,—脱水后负载布的重量，kg。测得的织物含水率（H）应符合5.5的规定6.4工业洗衣机噪声的测定
6.4.1在测定洗净率的同时按照GB/3768的规定测量其噪声。（1）
6.4.2工业洗衣机在额定状态下，采用平行六面体测量表面，测量距离为1m处。测量洗涤、脱水时的声压级（A计权）噪声，计算声功率级噪声值。其值应符合5.6的规定。6.5振动的测定
工业洗衣机在额定状态下，待洗涤、脱水的转速达到稳定后、用振动测量仪测量机体前、后、左、右各面中央部位：对于悬浮式工业洗衣机，测量上框架中间部位的振动速度。其值应符合5.7的规定。6.6能耗量的测定
工业洗衣机在额定状态下，使用单相电能表或三相电能表、蒸汽流量计、水表和计时器，测量其按附录A5.4设定的一个标准程序运行，且水温从30℃升至90±2℃所消耗的电量、蒸汽量和水量，分别用下列公式进行计算，应符合5.8的规定。6.6.1电耗量的计算：
式中：Q—洗涤单位织物重量所消耗的电量，kW·h/kg：E一—洗涤额定干态织物重量在一个设定标准程序内所消耗的电量，kW：h；G—额定洗涤干态织物的重量，kg。6.6.2蒸汽耗量的计算：
式中：Z-洗涤单位织物重量所消耗的蒸汽量，kg/kg（2）
q——洗涤额定干态织物重量在一个设定标准程序内水温从30℃升至90±2℃所消耗的蒸汽量，kg:
G—额定洗涤干态织物的重量，kg。6.6.3水耗量的计算：
JB/T4305:11999
式中：C—洗涤单位织物重量所消耗的水量，L/kg：d-一洗涤额定于态织物重量在一个设定标准程序内所消耗的水量，L：G额定洗涤干态织物的重量，kg。6.7排水时间的测定
工业洗衣机的洗涤简（桶）中不放人洗涤物注人额定洗涤水量后，用计时器测定其排水口从排水开始到水流至不连续为止的排水时间。应符合5.9的规定。6.8盐雾试验
工业洗衣机的电镀件、铭牌和标牌，按GB/2423.17的规定进行48h的试验。试验后，应符合5.11的规定。
6.9恒定湿热试验
工业洗衣机的油漆件或喷涂件，按GB2423.3的规定进行96h的试验。试验后，应符合5.12的规定。
1取工业洗衣机外壳材料相同、比铭牌或标牌各边大40~50mm，用同样的安装或粘贴工艺的试样进行试验。2油漆件或喷涂件、可取工业洗衣机外壳相应部位材料相同、工艺相同，截成尺寸为200mmx50mm的样品进行试验。
6.10外观检查方法
用目视检查：应符合5.13的规定。6.11连续运行的试验
工业洗衣机在额定负载下，在0.9~1.1倍额定电压范围内连续运行48h。自动型的按设定标准程序进行试验，普通型的每8h进行排水、进水各一次。试验后，应符合5.14的规定。7检验规则
7.1工业洗衣机的检验分为出厂检验和型式检验。7.1.1出厂检验
每台工业洗衣机出厂前，必须按表7序号1，14，15，18，19，21，23，24，32，33规定的项日进行检验。
外观检查
洗净性能
排水时间
能耗量
织物的含水性能
试验项目
JB/T4305.1—1999
附录A
GB17202—1997
所属章条
缺陷性质
轻缺陷
重缺陷
试验项目
对标准试验纱布的磨损性能
盐雾试验
恒定湿热试验
连续运行
电源连接
泄漏电流
电动机的自动再起动
稳定性
锐利边缘、突出部位及运动部件装有压干装置的设备
离心甩干式设备
起动电流
绝缘电阻
液体密封或隔膜的物理性能
绝缘耐电压
过载保护
带电部件的浸泡
泡沫外溢
辅助液体容器溢流
应力消除装置
标志的永久性
水管道系统泄漏
接地连续性
JB/T4305.1-1999
表7（完）
JB/T4305.1—1999
无绝缘的带电部件和薄膜涂敷电线的可触及性型式检验
工业洗衣机凡有下列情况之一时，应进行型式检验：a）新产品和老产品转厂生产的试制定型检验：试验
附录B
GB17202—1997
所属章条
49、50
b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；c）正常生产时，定期或积累一定产量后，应周期性进行一次检验；缺陷性质
轻缺陷
重缺陷
d）产品长期停产后，恢复生产时；JB/T4305.1-1999
e）出厂检验结果与上次型式检验有较大差异时；)国家质量监督机构提出进行型式检验的要求时。7.1.3型式检验应包括本标准和GB17202规定的全部项目。7.2型式检验的抽样方案
型式检验的样机，应从出厂检验合格的产品中随机抽取。a）额定洗涤重量不大于30kg的规格，在批量产品中，任意抽取3台。额定洗涤重量大于30kg的规格，任意抽取1台；
b）湿热试验，均以一套主要配套件，如洗涤电动机、脱水电动机、超温和过载保护器、定时器或程控器按整机同样安装情况的模拟件进行试验。7.3判定规则
工业洗衣机经过出厂检验或型式检验后，按表7中凡属重缺陷的，有一台项不合格，则判定为该批产品不合格。按表7中属轻缺陷的，有二台项不合格，则判定为该批产品不合格：如只有一台项不合格，可加倍重试不合格项目，若仍有一台项不合格，则可判定为该批产品不合格，重试合格，则可判定为该批产品合格：按表7中的项目全部合格，而其它所做项目中有三台项不合格，则判定为该批产品不合格，如有少于三台项不合格，可加倍重试不合格项目，若仍有一台项不合格，则可判为该批产品不合格，重试合格，则可判定为该批产品合格。7.4型式检验报告的有效期为24个月。7.5订货方和供货方可按本标准的技术条件和安全要求范围内议定抽检项目的要求。8标志、使用说明书
8.1标志
8.1.1每台工业洗衣机上应有久性的铭牌，并应标明如下内容：a）产品名称、产品标准编号、商标；b）生产企业名称、详细地址：
c）产品的种类、规格、型号、主要参数（额定电压、额定额率、额定输人功率、蒸汽压力)；d）对易危及人身安全、易使用不当的地方应规定警示标志或警示说明。8.1.2产品包装标志
产品包装材料外表上应有收发货标志、包装储运图示标志，并应符合GB191、GB/T6388的规定8.2使用说明书
产品的使用说明书应符合GB/T9969.1的规定。9包装、运输和贮存
9.1包装
9.1.1工业洗衣机应用牢固的包装箱包装，箱内应加适当的衬垫，并应有防潮保护措施。9.1.2包装箱应保证在保管、运输、贮存条件下，不致因装卸、颠振、受潮等而使工业洗衣机受到损伤。
9.1.3产品应随带技术文件如下：
