本标准，修改采用ISO1680：1999，是对GB 10069.1-198和GB 10069.2-1988的修订，自发布实施之日起代替以上两个标准。本标准规定了在标准条件下设计测定、标示和检验旋转电机噪声发射特性所需的所有内容。同时还规定了适用的噪声测试方法和试验时的运行状态及安装方法。 GB/T 10069.1-2006 旋转电机噪声测定方法及限值 第1部分：旋转电机噪声测定方法 GB/T10069.1-2006 标准下载解压密码：www.bzxz.net

ICS 29.160.01
中华人民共和国国家标准
GB/T10069.1—2006
代替GB/T10069.1—1988,GB/T10069.2—1988旋转电机噪声测定方法及限值
第1部分：旋转电机噪声测定方法Measurement of the airborne noise emitted by rotating electrical machines andthe noise limits-Part 1:Method for the measurement of airborne noise emitted byrotating electrical machines(ISO1680:1999,MOD)
2006-04-30发布
中华入民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-12-01实施
GB/T10069.1—2006
规范性引用文件
术语和定义
电机类型的说明
声功率级的测定…
安装及安装条件
运行工况
测量的不确定度
发射声压级的测定
10按本部分确定噪声发射量的标示·11
记录的内容.
12报告的内容
13噪声发射量的标示与验证（如果需要），目
附录A（规范性附录）测定机器和设备声功率级的国家标准综述附录B（规范性附录）
附录C(规范性附录）
附录D(规范性附录）
旋转电机双值标示的例子
在近似自由场条件下简化测点的具体规定用振速法测试电机负载噪声增量的程序10
GB/T10069《旋转电机噪声测定方法及限值》目前包含以下2个部分：《旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法》《旋转电机噪声测定方法及限值第2部分：噪声限值》GB/T10069.1—2006
本部分为第1部分，自发布实施之日起代替GB/T10069.1—1988《噪声工程测定方法》和GB/T10069.2—1988《噪声简易测定方法》。本部分修改采用ISO1680：1999《声学旋转电机发射的空气噪声测试规程》，基本内容完全一致。仅增加了在近似自由场声压法测试简化测点规定的附录和用振速法测试负载噪声的附录。
本部分的附录A至附录D均为规范性附录。本部分由全国旋转电机标准化技术委员会（SAC/TC26)提出并归口。本部分起草单位：上海电器科学研究所、广州电器科学研究院、哈尔滨大电机研究所、煤科总院上海分院测试中心、上海航空测控技术研究所、北京毕捷电机股份有限公司、河北电机股份有限公司、重庆赛力盟电机有限责任公司、安微皖南电机股份有限公司、浙江金龙电机科技有限公司。本部分起草人：陈业绍、施庆圆、钟志刚、张建、罗雪平、穆景坤、才家刚、卜云杰、林隆寿、潘旭东、叶锦武、张振兰。
本部分所代替标准的历次版本发布情况为：-GB/T2806—1981
GB/T10069.1—1988及GB/T10069.2—1988。GB/T10069.1—2006

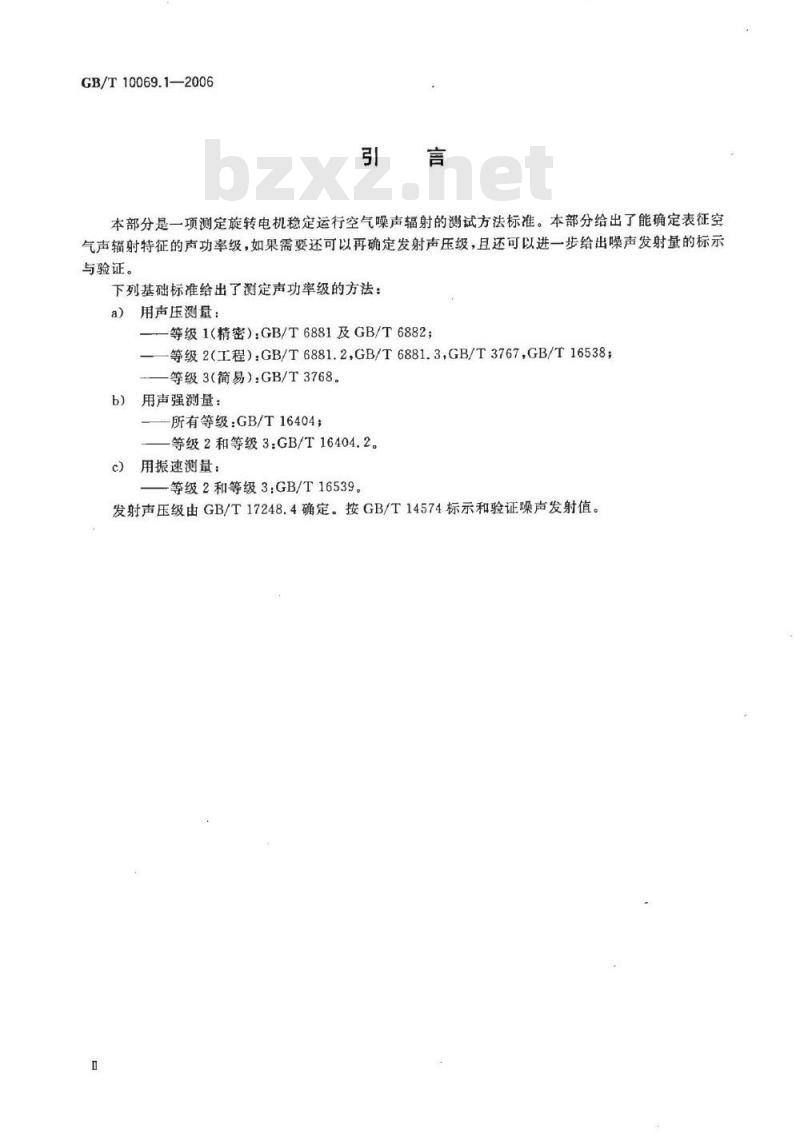

本部分是一项测定旋转电机稳定运行空气噪声辐射的测试方法标准。本部分给出了能确定表征空气声辐射特征的声功率级，如果需要还可以再确定发射声压级，且还可以进一步给出噪声发射量的标示与验证。
下列基础标准给出了测定声功率级的方法：a）用声压测量：
-等级1(精密）：GB/T6881及GB/T6882；等级2（工程）：GB/T6881.2,GB/T6881.3,GB/T3767.GB/T16538；等级3（简易）：GB/T3768。
b）用声强测量：
所有等级：GB/T16404；
等级2和等级3：GB/T16404.2。
用振速测量：
等级2和等级3：GB/T16539。
发射声压级由GB/T17248.4确定。按GB/T14574标示和验证噪声发射值。1范围
旋转电机噪声测定方法及限值
第1部分：旋转电机噪声测定方法GB/T10069.1—2006
本部分规定了在标准条件下涉及测定、标示和检验旋转电机噪声发射特性所需的所有内容。同时还规定了适用的噪声测试方法和试验时的运行状态及安装方式。噪声发射特性包括声功率级和发射声压级。这些量的测定用于：电机发射噪声的比较：
使制造户能确定噪声发射标示值，以及-噪声控制。
应用本部分可以保证与使用基础噪声测试方法测定噪声发射特性有相同的精度等级。本部分的噪声测试方法允许是试验室法（等级1）、工程法（等级2）和简易法（等级3），一般推荐工程级（等级2）的方法。
本部分适用于任意长、宽或高的电机。2规范性引用文件
下列文件中的条款通过GB/T10069的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB7552000旋转电机定额和性能（idtIEC60034-1:1996）GB/T3241-1998倍频程和分数倍频程滤波器（eqvIEC61260：1995）GB/T3767—1996声学声压法测定噪声源声功率级，反射面上方近似自由场的工程法（eqvISO3744:1994)
GB/T3768--1996声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法(eqvISO3746:1995)Www.bzxZ.net
GB/T6881.1—2002声学声压法测定噪声源声功率级混响室精密法（idtISO3741：1999）GB/T6881.2—2002声学声压法测定噪声源声功率级混响场中小型可移动声源工程法第1部分：硬壁测试室比较法（idtISO3743-1：1994）交混响场中小型可移动声源工程法第GB/T6881.3—2002声学声压法测定噪声源声功率级2部分：专用混响测试室法（idtISO3743-2：1994）GB/T6882--1986声学噪声源声功率级的测定消声室和半消声室精密法（neqISO3745：1977)
GB10068-2000轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值（idtIEC60034-14：1996)
GB/T14367一1993声学噪声源声功率级的测定使用基础标准与制订噪声测试规范的准则(neqISO3740:1980)
GB/T14573.1一1993声学确定和检验机器设备规定的噪声辐射值的统计学方法第一部分：1
GB/T10069.1—2006
概述与定义（neqISO7574-1：1985）GB/T14573.4—1993声学确定和检验机器设备规定的噪声辐射值的统计学方法第四部分：成批机器标牌值的确定和检验方法（idtISO7574-4：1985）GB/T14574—2000声学机器和设备噪声发射值的标示和验证（eqvISO4871:1996）GB/T15173—1994声校准器（eqvIEC60942：1988）GB/T16404.1一1996声学声强法测定噪声源的声功率级第1部分：离散点上的测量（eqvISO9614-1:1993)
6声学声强法测定噪声源的声功率级第2部分：扫描测量（eqvISOGB/T16404.2—1996
9614-21996)
GB/T16538—1996
声学声压法测定噪声源声功率级使用标准声源简易法（neqISO3747：GB/T16539-1996声学振速法测定噪声源声功率级用于封闭机器的测量（negISO/TR7849:1987)
GB/T17181—1997
积分平均声级计（idtIEC60804：1985）GB/T17248.4—1998声学机器和设备发射的噪声，由声功率级确定工作位置和其他指定位置的发射声压级（eqvISO11203：1995）GB/T17561—1998声强测量仪用声压传声器对进行测量（idtIEC61043：1993）GB/T18313-2001声学信息技术设备和通信设备的空气噪声的测量（idtISO7779：1999）IEC61672-12002电声学声级计第1部分：规范3术语和定义
下列术语和定义实用于本部分。3.1
声压级soundpressurelevel
被测声源辐射声压平方的时间均值与基准声压平方之比取以10为底的对数再乘以10。注1：声压级以分贝（dB)表示。注2：应指出所用的频率计权或所用频带宽度、以及时间计权（s，F或1,见IEC61672-1：2002)，其基准声压为20 μPa(2×10-5Pa)。
例如s时间计权的A计权声压级就是LpAs3.2
测量表面
measurement surface
测量点位于其上包络声源的假定面积。注：测量面终止于一个或多个反射面上。3.3
surfacesoundpressurelevel
表面声压级
测量表面所有传声器位置上的时间平均声压级的能量平均，经过背景噪声修正K，和环境修正K2。
注：以分贝(dB)表示。
声强sound intensity
在一定时间的稳态声场中瞬时声压与其声速度乘积的时间平均值。法向声强级
normal sound intensity levelLin
GB/T10069.1—2006
声强法向分量（即由被试声源辐射且垂直于测量面方向所确定的量）无符号值与基准声强之比取以10为底的对数乘以10。
注1：其以分贝(dB)表示。
注2：基准声强为10-12Wm-2。
声功率级
soundpower level
被测噪声源辐射的声功率与基准声功率之比取以10为底的对数乘以10。注1：单位为分贝(dB)。
注2：应指明所用的频率计权或赖带宽度，基准声功率为1pW(1pW=1×10-12W)。例如A计权声功率级标示为：LA。3.7
发射声压emissionsoundpressure力
在反射面上按规定工况运行和安装条件的声源附近，某指定位置的时均声压。其中排除背景噪声及测试中所允许的一个或多个反射面之外的室内其他表面反射声的影响。注：单位为帕斯卡(Pa)。
发射声压级emission soundpressurelevel发射声压平方力（t)与基准声压平方之比的以10为底之对数乘以10；用按IEC61672-1：2002规定的时间计权和频率计权来测量。注：其单位为分贝（dB)，基准声压为20μPa。例如：用F时间计权的最大A计权发射声压级：Lp4FmC计权峰值发射声压级：Lpc.pek。3.9
噪声发射标示
noise emission declaration
有关电机噪声发射值的内容可由生产厂或供货商在其技术文件或其他涉及噪声发射值的印刷品中给出。
注：噪声发射标示值有两种形式，即单值噪声发射标示值或双值噪声发射标示值。3.10
噪声发射测量值
直measurednoiseemissionvalue由测量确定的A计权声功率级、A计权时间平均发射声压级或C计权峰值发射声压级。注；测量值的确定既可以是一台电机也可以是多台电机的平均值，不用取整数。GB/T10069.1—2006
单值噪声发射标示值declaredsinglenumbernoiseemissionvalueLa
被测的噪声发射值L和相应的不确定度K之和，圆整到整数dB：La-L+K
双值噪声发射标示值declareddual-numbernoiseemissionvalueL和K
被测的噪声发射值L和相应的不确定度K，均圆整到整数dB。4电机类型的说明
本部分适用于单独的旋转电机，即电动机和发电机（直流和交流电机）都没有任何输出、电压以及尺寸的限制。
本部分包含可能由以下供电方式的旋转电机：电网供电(正弦波电源)的特殊设计：相关的变频器。
对变频供电的情况，本标准不考虑变频器辐射的噪声，只考虑电机内非正弦电压和电流的影响。安装在电机上与电机构成整体且运行所必要的辅助器件（例如油泵、冷却风扇），应包括在内；对于单独安装的这些器件则不属于被测电机的部件。5声功率级的测定
5.1概述
旋转电机辐射的声功率按下列基础标准之一来测定：-1级精度：GB/T6881.1—2002,GB/T6882—2002GB/T16404.1—19962级精度：GB/T6881.2—2002，GB/T6881.3—2002，GB/T3767—1996，GB/T16538—1996，GB/T16539—1996GB/T16404.1--1996,GB/T16404.2—1996;一般推荐2级精度的工程法。
如果证实没有更为精确的方法可用，也可采用简易法：3级精度：GB/T3768—1996GB/T16404.1-1996GB/T16404.2—1996，GB/T16539—-1996。5.2选择最适用基础标准的导则
主要按下述类型区分可使用的基础标准：不同的环境条件；
与被试电机噪声级相关的背景噪声级不同的要求；不同的精度等级；
不同的测试量：声压或声强。
注：大多数基础标准选用的详纽导则由GB/T14367—1993给出。与声压法比较声强法有如下优点：可以不必在意测试面是处于近场之内或是在其以外都能确切地测定声功率；a)
b）可以在不符合声压法测试标准的噪声场中，准确地测定声功率；而不会像声压法那样产生错误的结果：
c）在恶劣环境条件下测定声功率可达到较高的精度等级（因而可以在有负载机械噪声干扰下测定电机的声功率级）
主要基础标准的应用场合由表1给出说明和图1补充说明。这些标准更精确的区别由附录A给出。4
国家标准
GB/T6881.1
GB/T6881.2
GB/T6881.3
GB/T3767
GB/T6882
GB/T3768
GB/T16538
GB/T16404.1
GB/T16404.2
GB/T16539
声压法，2级；
声压法，3级；
表1声功率级测定程序及其相关应用场合环
专用测试室“混响室”
强混响的普通房间
专用测试室
现场，但对环境反射有所限制
专用测试室消声室，半消声室
现场，对环境反射限制较小
现场，近似混响条件
现场，无应用限制
现场，无应用限制
现场，无应用限制
背量噪声修正K/dB
声强法，2级；振速法，2、3级。注1：详见GB/T3767—1996。
背景噪声级
很低的背景噪声
低背景噪声级
低背景噪声级
低背景噪声级
很低的背景噪声
对背景噪声级限制较小
低背景噪声级
对稳定背景噪声无应用限制
对稳定背景噪声无应用限制
对背景噪声无应用限制
Lp.骨&Lp,肉
注2：背景噪声级相对于声源声级（测试面上声压平均值)。5
图1用包络面测定声功率方法的应用范围5.3附加要求
GB/T10069.1—2006
精度等级
1,2和3级
2和3级
2和3级
测试量
法向声强
法向声强
各个基础标准对有关测试规程中的所有声学问题都提出了详细和恰当的要求，如测量面的限定、传声器的布置、环境条件的选用、环境和背景噪声修正的确定以及仪器设备的要求等等。这些标准对被试电机没有明确规定其安装和运行，有关内容应在机器专用噪声测试规程中加以规定。本部分相应的要5
GB/T10069.1—2006
求列人第6章。
对于近似自由场的条件，采用GB/T3767—1996或GB/T3768-—1996规定的声压法测量时，应根据电机的基本尺寸决定采用测试面，轴中心高为225mm及以下且长度不超过1m的电机用半球面：轴中心高大于225mm或长度超过1m的电机用平行六面体的测试面会有利于传声器的配置。对于旋转电机可以采用如下增添的通用规则作简化处理：a）测点可以调整，特别对于大电机，对某指定类型的电机，如果在相同声场条件下测得的声功率级与事先同样条件、相同测点的情况下测得值的偏差，对2级方法不大于0.5dB（A），3级方法不大于1dB(A)，则测点可以简化调整。b）当声源均匀辐射时，可仅在部分测量面配置测点。如对某指定类型的电机测得的声功率级与事先全部测点测得值的偏差，对2级方法不大于0.5dB(A）,3级方法不大于1dB（A），则可用此种简化方法。
简化测点的具体规定见附录C。
6安装及安装条件
6.1电机的安装
6.1.1概述
如有可能电机的安装方式应与正常使用时相同。应该注意尽量减少由包括基础在内的所有安装部件产生结构噪声的辐射和传递。较小电机可采用弹性安装方式；较大电机通常只能在刚性安装条件下试验。弹、刚性安装的选择原则应根据电机轴中心高的大小确定，并应与GB10068一2000的规定一致。安装条件使用的详细要求，后面的条文将会规定[见第11章a)]。负载状态下被试电机应是刚性安装。只有在现场安装才能达到较高的负载定额。为了区分被测电机因负载增加而产生的噪声增加量与负载（作电动机的负载）本身或驱动电机（作发电机的原动机）本身发射噪声之间的主次关系，后者不是被测对象。6.2规定了相应的措施。所有情况下都应按第5章和第10章有关规定进行测试。如果必要而且可行，测定声功率和指定位置发射声压级的两种安装方式及安装条件都应一样。6.1.2弹性安装
支撑装置和被测电机组成系统的最高固有频率应低于电机最低转速相应频率的1/3。弹性支撑的有效质量不得大于被测电机的1/10。安装电机的弹性装置应与GB10068--2000一致。
6.1.3刚性安装
电机必须刚性地安装于适合该类电机尺寸足够的面（例如按生产厂说明书规定的底脚或凸缘）上。电机不应由于受到不正确的垫片调整而导致附加安装应力。支撑件的质量至少应是被试电机的两倍。6.2辅助设备和负载电机
所有联结电机的辅助设备（负载电机、齿轮箱、变压器、变换器、外部冷却系统）以及被试电机运行连接所需但又不与之构成整体的部分都不应明显地影响噪声测量。如果有影响，则应进行声隔离或装在试验环境之外，或按附录D用振速法、或按GB/T16404—1996及GB/T16404.2—1996进行试验。7运行工况
7.1概述
电机应在额定电压和额定频率或额定转速下运行，并具有规定的励磁（见GB755--2000）。交流电机供电电压的正弦性和供电电压系统的不平衡度应符合GB755-2000规定的限值。由变频器供电的电机，其电压或电流的谐波应由相关变频器规定。6
同步电机应在相应于额定电压的励磁电流状态下运行。GB/T10069.1-2006
发电机应在电动机状态下运行，或在开路电压为额定电压的励磁下按额定转速驱动运行。对多转速的电机，必须评估所有运行转速的范围是否符合要求。对可逆运行电机应双向都可运行，除非两方向声功率级不同，才应按设计的一个方向试验。其他工况可由生产厂与用户商定。所用的运行工况应作记录并仔细地写入报告中[见第11章a)和第12章］。如果可能，测定声功率级和指定位置的发射声压级两者的运行工况应该相同。7.2负载
试验之前必需预先进行空载试验。注1：由于负载工况的多样性，尽管本噪声测试规程并非强制性，但在实际中额定负载工况还是很有用的。测试噪声发射值所规定的负载工况，可由生产厂与用户商定。注2：有些时候可能需要空毂与负载噪声级之间的差值，对此推荐采用GB/T16404-1996及GB/T16404.2—1996或GB/T16539—1996（见附录D)。7.3调速装置
应监测被测电机全部运行速度范围内的噪声，以确定发生最大噪声级的转速。且应以低变化率取得这些转速，并在此转速下进行检测，试验结果报告中应列出这种工况。注1：噪声级结果的变化主要由于下列两种原因，但通常不能准确判定：a）旋转转速及其相应诸谐波的频率与设备的固有频率一致：b）电源中可能存在激励柔性机械结构及产生噪声发射的高次谐波成分。注2：此试验的目的在于：
a）在全转速工况下的噪声特性；b）在所有规定转速范围内最恶劣噪声状态下的噪声特性。8测量的不确定度
按本部分规程测定的噪声源声功率级单个值与其真值很可能有差异，其差异量在测量不确定度范围内。声功率级测定的不确定度是由影响测试结果的各种因素引起的，诸如试验室环境条件以及其他与测试技术有关的因素等。
如果在不同的试验室按本部分测定一指定声源的声功率级，其结果将会是分散的。测试声级的标准偏差可以计算且会随频带中心频率而变化（见表2注）。除极少情况外，这些标准偏差均不会超出表2所列值。表中再现性标准偏差的值按GB/T14573.11993确定的。这些值用于考虑本标准测试规程不确定度的累积效应，但不包括例如由于调节运行工况（如转速，电网电压）或安装或大气条件等所引起声功率输出的变化。
测量不确定度取决于表2给出的再现性标准偏差和所企望的置信度。例如，当声功率级为正态分布时，置信度为90%，则该声源的声功率级真值就会在测量值土1.645g的范围内；95%置信度时，就会在测量值±1.950k的范围内。
表2按本部分不同精度等级确定A计权声功率级的再现性标准偏差估算精度等级
再现性标准偏差，/dB
注1：倍频程或1/3倍赖程声功率级的值，在有关的基础标准中可找到。注2：R与不确定度K（见第13章）的相关资料见GB/T14574—2000。a在规定1级方法的标准中，已考虑了大气条件。GB/T10069.1—2006
9发射声压级的测定
9.1概述
本部分不要求测定发射声压级。如果需要的话可按本部分测定。9.2有关工作位置的选择
对于旋转电机，本部分确定工作位置为距基准体1m的测量包络面。9.3采用基础标准的选择
本部分按GB/T17248.4—1998确定发射声压级L没必要为此测定再增加测试。根据GB/T17248.4—1998就可以由本部分第5章和第6章确定的声功率级L直接计算L：
L,=Lw-101g[S/S.]
式中：
S-一距基准体1m的电机测量包络面面积，m；亦即L。为1m距离的表面声压级，S.=1m。
注：这里，测量面一般按平行六面体的测试面面积计算，除非有特殊规定。9.4测量的不确定度
根据式（1），发射声压级具有与确定L一样的精度（见第8章）。10按本部分确定噪声发射量的标示（1)
按本部分要求所确定的噪声发射量应采用双噪声发射值标示。即采用基础标准和本部分规定的用于测试机器噪声发射量的两个参数来描述。例1GB/T10069.1/GB/T3767—1996（旋转电机/2级精度确定声功率级：包络面测试声压法）例2如果需要测定发射声压级，则：GB/T10069.1/GB/T16404.1—1996/GB/T17248.4—1998（旋转电机/2级精度确定声功率级；声强法/由声功率级确定发射声压级）11记录的内容
所有按本部分要求进行测试的下列内容都应作记录。任何与本部分有差异之处都应指明。a）被试电机：
一被试电机的说明（即型号、尺寸及附加设备，如果有的话）；一运行工况（特别是电压；变换器型号，如果有的话；负载）安装状态。
b）声学环境：
见所采用基础标准的有关条款。c
仪器设备：
一见所采用基础标准的有关条款。d）声学资料：
见所采用基础标准的有关条款。12报告的内容
试验报告应包含完全符合本部分规程所得到的声功率级说明。如果有任何差别，应予以指明。报告应有下列内容：
