JB/T 5181-1991
基本信息
标准号： JB/T 5181-1991
中文名称：农业轮式拖拉机半轴和驱动轴 台架疲劳寿命试验方法
标准类别：机械行业标准(JB)
英文名称： Test method for fatigue life of half shafts and drive shafts of agricultural wheeled tractors
标准状态：现行
发布日期：1991-05-18
实施日期：1992-01-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：811106
标准分类号
中标分类号：车辆>>拖拉机>>T63传动系统
关联标准
出版信息
页数：7 页
标准价格：12.0 元
相关单位信息
归口单位：洛阳拖拉机研究所
发布部门：洛阳拖拉机研究所
标准简介
本标准规定了农业拖拉机半轴和允动轴台架疲劳寿命试验方法。 本标准适用于农业轮式拖拉机半轴和驱动轴。 JB/T 5181-1991 农业轮式拖拉机半轴和驱动轴 台架疲劳寿命试验方法 JB/T5181-1991 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

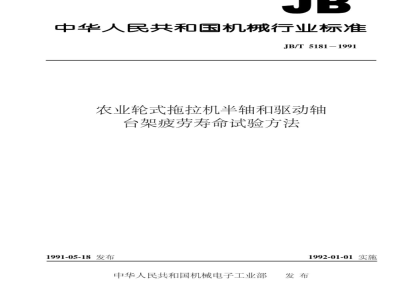

中华人民共和国机械行业标准
JB/T 5181-1991
农业轮式拖拉机半轴和驱动轴
台架疲劳寿命试验方法
1991-05-18发布
中华人民共和国机械电子工业部1992-01-01实施
中华人民共和国机械行业标准
农业轮式拖拉机半轴和驱动轴
台架疲劳寿命试验方法
主题内容与适用范围
本标准规定了农业轮式拖拉机半轴和驱动轴台架疲劳寿命试验方法。本标准适用于农业轮式拖拉机半轴和驱动轴。2试验目的
在下列情况下应进行半轴和驱动轴的疲劳寿命的验证：a.新设计或改进设计；www.bzxz.net
b，变更材料或工艺；
c.增加载荷容量或寿命；
d，使用中发现早期损坏；
e.生产抽检；
f.转厂生产或长期停产后，恢复生产。3试件数量
试件应从生产厂的合格产品中随机抽取，试验样品数应不少于5件。4试验规范
4.1试验载荷
试验采用脉动循环加载，载荷和时间的关系见下图：M
M。一载荷均值；
试验载荷按下列公式确定：
机械电子工业部1991-05-18批准M。一载荷幅值；
单位：Nm
M.—载荷最小值
JB/T5181-1991
1992-01-01实施
JB/T5181-1991
M.=1.2M。..
M.in =M.M
定义M为半轴或驱动轴的名义转矩，其计算按式（4)：W.dr+aMw
式中：W
驱动桥承重，N；
地面附着系数，取=0.65；
驱动轮动力半径，m；
一半轴至驱动轴的传动比，（对驱动轴，=1）；变矩向转矩折算系数，取入=1.15Mw—半轴或驱动轴承受的设计弯矩。4.2试验频率
试验频率以4Hz以上为宜，在同一试件的试验过程中不得变更试验频率4.3试件寿命
每根试件的寿命终止应以试件完全断裂或承载能力明显降低致试验机不能正常工作为标志。5试验的实施
5.1试验装置
可采用激振式或曲柄连杆式扭转疲劳试验机，试验载荷误差应不大于1%，整个试验过程中载荷应保持稳定。
5.2试件安装
试件在试验机上的装夹位置应能保证试件的受力状态、危险载面均与使用中一致。5.3试验加载
缓慢地将载荷由零逐增加至规定值，加载时间应在30~60s之间。5.4试验记录
应在载荷达到规定值的同时开始记录循环次数。每隔5×10°次观测并记录试件的运行情况。记录每个试件寿命终止时的循环次数即为该试件的寿命。记录每个试件最终失效的型式和部位。5.4.5
当试件寿命达到10°次未损坏时应记作未损坏，并更新试件继续试验。试验记录表见附录A（参考件）。6试件评价
6.1数据处理
6.1.1各试件寿命均小于106次
根据3原则，将试件寿命用对数正态分布进行拟合，求出存活率为90%（对应失效率10%）时的试件寿命Ngo。
式中：X试件对数疲劳寿命均值；S—试件对数疲劳寿命均方差。
2部分试件寿命达到106
JB/T5181-1991
Ngo =10 (X-1.2825)
将达到10°次寿命的试件按10°次计，小于10°次寿命的试件按实测次数计，按第6.1.1条进行数据处理。
6.1.3全部试件寿命达到10°次
N计为无限寿命。
6.2疲劳寿命评价
Ngo每1×10°次相当于田间使用240h。试验报告
试验报告格式见附录B（参考件）。3
试件名称
试件号
JB/T 51811991
疲劳试验记录
(参考件）
循环次数
X10次
疲劳试验记录表
运行情况
破坏形式与
破坏部位
试验员
拖拉机
载荷参数
驱动桥承重N
驱动轮动力半径m
半轴至驱动轴传动比
热处理
名义扭矩Nm
试验目的
试验装置
试验件数
简要结论
报告人
附加说明：
JB/T5181-1991
扭转疲劳试验报告
(参考件）
扭转疲劳试验报告单
审表人
本标准由洛阳拖拉机研究所提出并归口。本标准由洛阳拖拉机研究所负责起草。本标准主要起草人郑松林。
委托单位
委托日期
承接单位
完成目期
中华人民共和国
机械行业标准
农业轮式拖拉机半轴和驱动轴
台架疲劳寿命试验方法
JB/T51811991
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
邮编100044）
印张5/8
开本880×1230
字数10,000
1991年9月第一版
1991年9月第一次印刷
印数1-500
定价1.00元
机械工业标准服务网：http://www.JB.ac.cn1661_181
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
