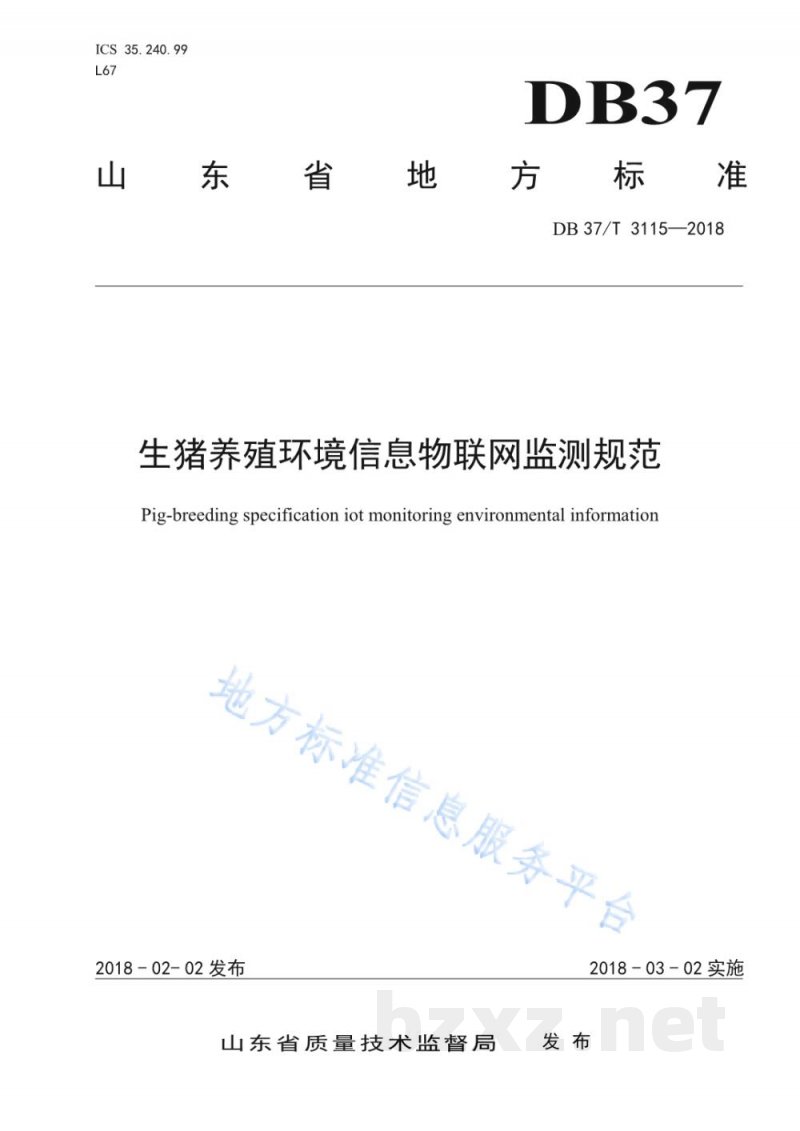

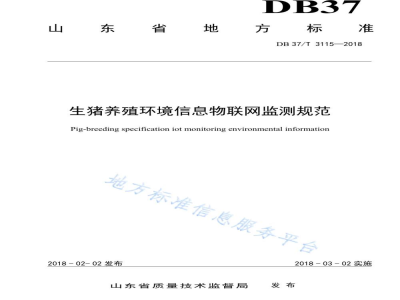

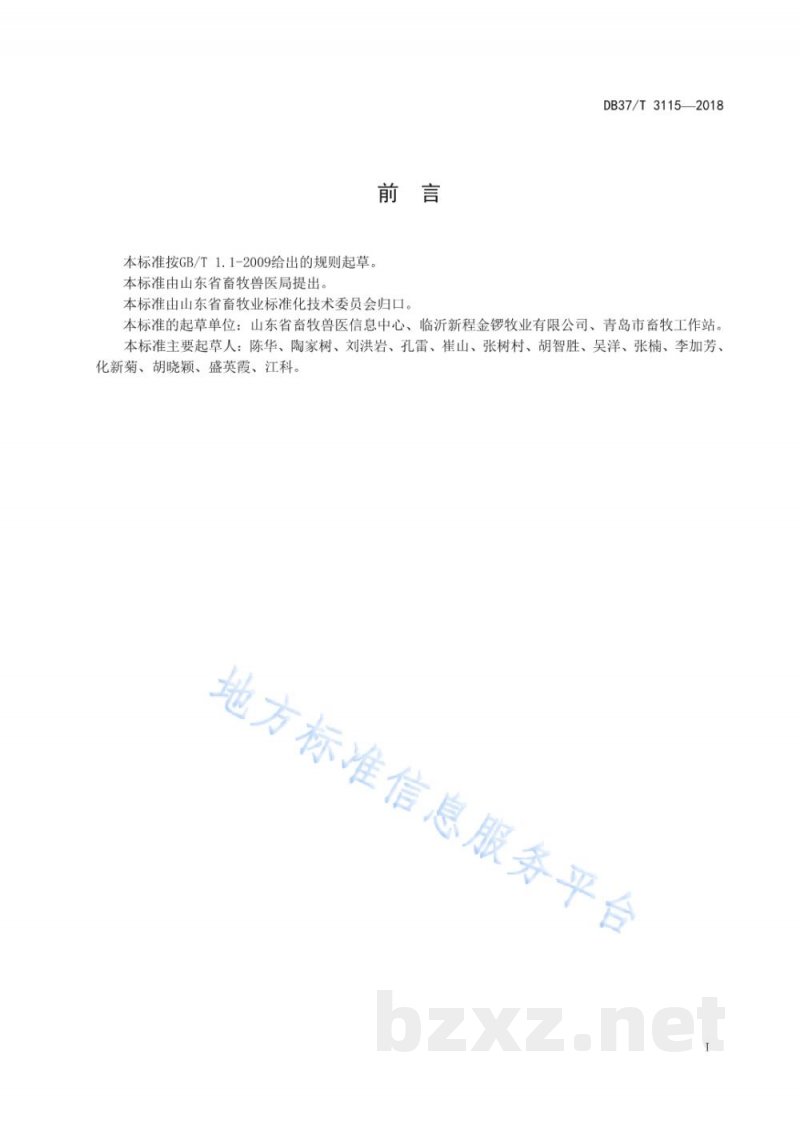

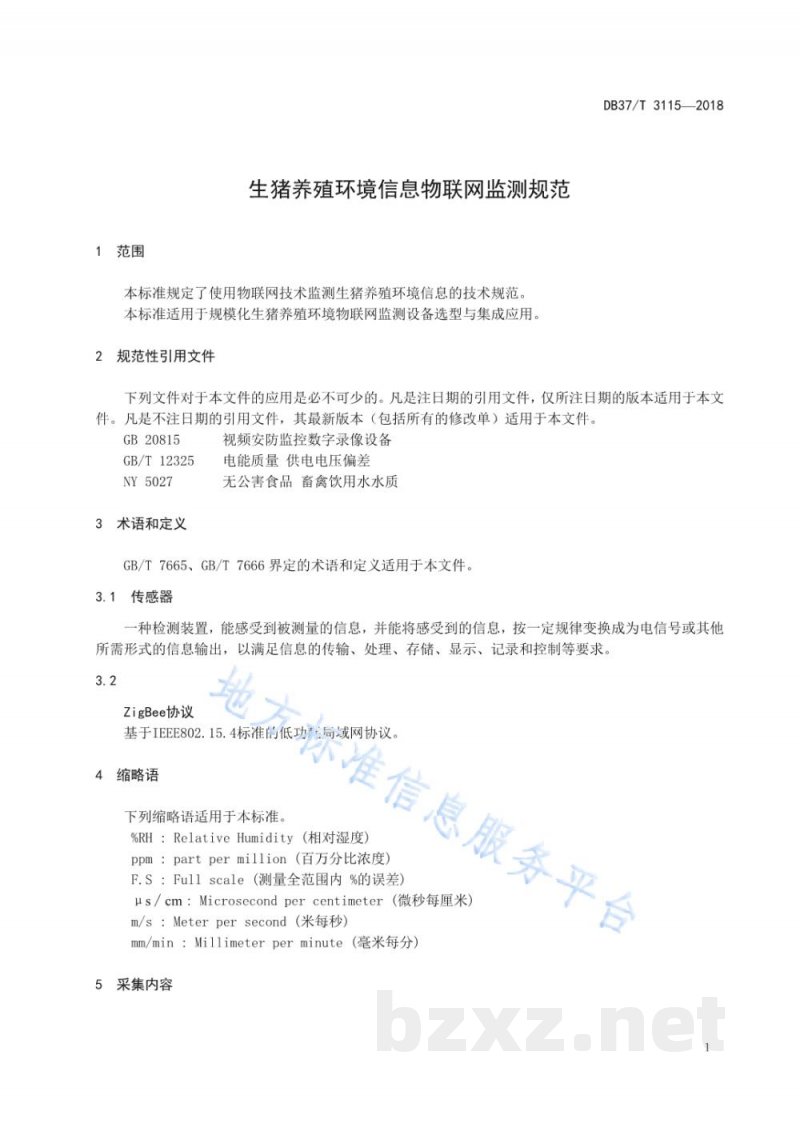

备案号： DB37/T3115-2018 生猪养殖环境信息物联网监测规范 山东省质量技术监督局发布 前言 本标准按GB/T1.1-2009起草，由山东省畜牧兽医局提出，归口于山东省畜牧业标准化技术委员会。起草单位包括山东省畜牧兽医信息中心、临沂新程金锣牧业有限公司、青岛市畜牧工作站。主要起草人：陈华、陶家树、刘洪岩、孔雷、崔山、张树村、胡智胜、吴洋、张楠、李加芳、化新菊、胡晓颖、盛英霞、江科。 1 范围 本标准规定了使用物联网技术监测生猪养殖环境信息的技术规范，适用于规模化生猪养殖环境物联网监测设备选型与集成应用。 2 规范性引用文件 以下文件对本标准应用必不可少： - GB20815 视频安防监控数字录像设备 - GB/T12325 电能质量供电电压偏差 - NY5027 无公害食品畜禽饮用水水质 - GB/T7665、GB/T7666 界定的术语和定义 注：凡注日期的引用文件，其版本适用于本标准；不注日期的文件，其最新版本适用于本标准。 3 术语和定义 3.1 传感器：检测装置，能够感知被测信息，并将其转化为电信号或其他形式输出，用于信息的传输、处理、存储、显示、记录及控制。 3.2 ZigBee协议：基于IEEE802.15.4标准的低功耗局域网协议。 4 缩略语 %RH：Relative Humidity（相对湿度） ppm：part per million（百万分比浓度） F.S：Full Scale（测量全范围内误差） μs/cm：Microsecond per centimeter（微秒每厘米） m/s：Meter per second（米每秒） mm/min：Millimeter per minute（毫米每分钟） 5 采集内容 采集数据包括但不限于温度、湿度、水质、氨气、一氧化碳、硫化氢、颗粒物、噪声以及实时视频。 6 采集频率 每天采集三次，时间分别为8:00、12:00、18:00。 7 采集设备 7.1 温度传感器：工作环境温度-30℃～70℃，湿度≤90%RH，测温范围-40℃～80℃，精确度±0.5℃，灵敏度0.1℃。 7.2 湿度传感器：工作环境温度-30℃～70℃，湿度≤90%RH，测量范围0~100%RH，精确度±5%RH，灵敏度1%RH。 7.3 水质传感器：工作环境温度-30℃～60℃，测量范围温度0~50℃，pH值0~14，电导率0~1.9 μs/cm，精确度温度±1℃，pH值±0.02，电导率±1% F.S。 7.4 氨气传感器：工作环境温度-30℃～60℃，湿度≤90%RH，精确度±5% F.S，灵敏度0.1 ppm。 7.5 一氧化碳传感器：工作环境温度-30℃～60℃，湿度≤90%RH，测量范围0~1000 ppm，精确度±5% F.S，灵敏度1 ppm。 7.6 硫化氢传感器：工作环境温度-30℃～60℃，湿度≤90%RH，测量范围0~100 ppm，精确度±5% F.S，灵敏度1 ppm。 7.7 颗粒物传感器：工作温度-10℃～60℃，湿度≤90%RH，测量范围0~500 μg/m³，精确度±10% F.S，灵敏度1.5 μg/m³。 7.8 噪声传感器：工作温度-20℃～80℃，湿度≤80%RH，测量范围20~140 dB，精确度±5% F.S，灵敏度0.5 dB。 7.9 视频监控设备：应符合GB20815规定的I类（基本型）、II类（专业型）或III类（综合型）数字录像设备B级产品要求。 7.10 电源设备：按照GB/T12325标准执行。
