HB 7439-1996
基本信息
标准号： HB 7439-1996
中文名称：ＭＪ螺纹光杆公差带ｆ９十字槽１００°沉头螺栓
标准类别：航空工业行业标准(HB)
标准状态：现行
发布日期：1996-09-13
实施日期：1997-01-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：1052483
标准分类号
中标分类号：机械>>通用零部件>>J13紧固件
关联标准
替代情况：被GJB 3374-1998代替
出版信息
页数：3页
标准价格：8.0 元
相关单位信息
标准简介
HB 7439-1996 ＭＪ螺纹光杆公差带ｆ９十字槽１００°沉头螺栓 HB7439-1996 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
101.民共和国航空工业标准

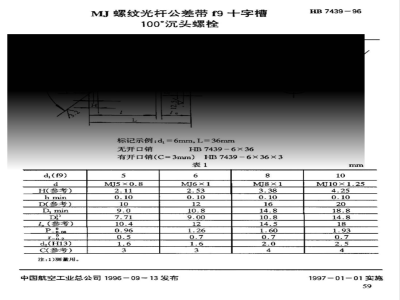

MJ螺纹光杆公差带f9十字槽
100°沉头螺栓
标记示例：d,=6mm，L=36mm
无开口销
HB7439-6×36
有开口销（C=3mm）HB7439-6×36×3表1
d (f9)
H参考)
D(参考)
(参考)
d(H13)
C(参考)
注：1)测量用。
中国航空工业总公司1996-09-13发布6
MJ6×1
HB7439-96
MJ10×1.25bzxZ.net
1997-01-01实施
HB7439-96
HB 7439-96

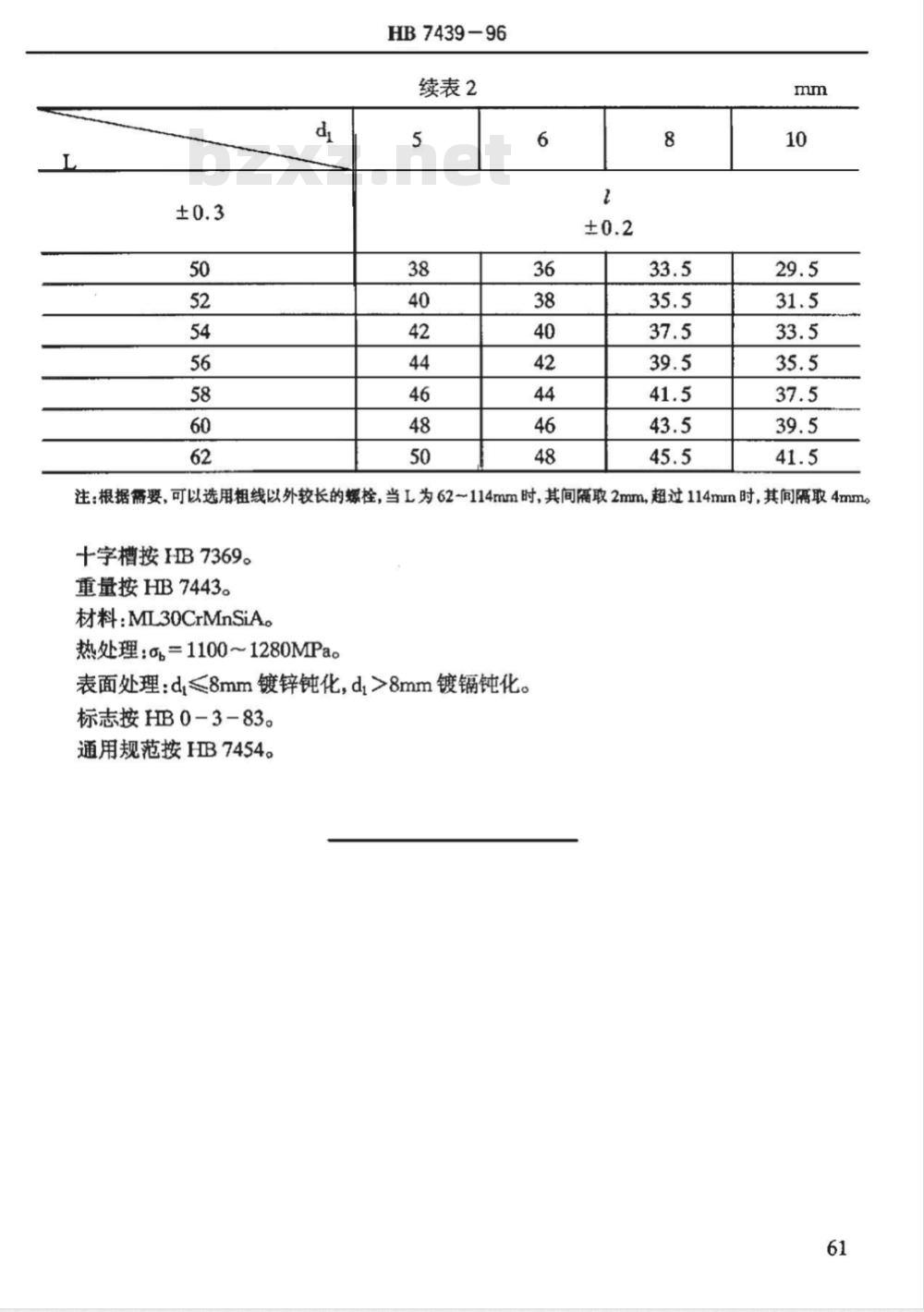

续表2
注：根据需要，可以选用粗线以外较长的螺栓，当L为62~114mm时，其间隔取2mm，超过114mm时，其间隔取4mm十字槽按HIB7369。
重量按HB7443。
材料：MI30CrMnSiA。
热处理：gp=1100～1280MPa
表面处理：d，≤8mm镀锌钝化，d,>8mm镀镉钝化。标志按HB0-3-83。
通用规范按HB7454。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
