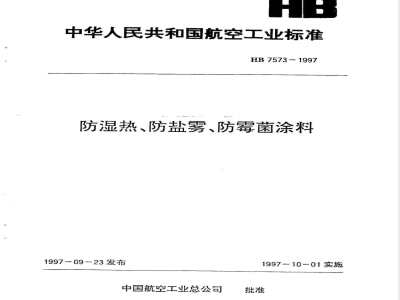

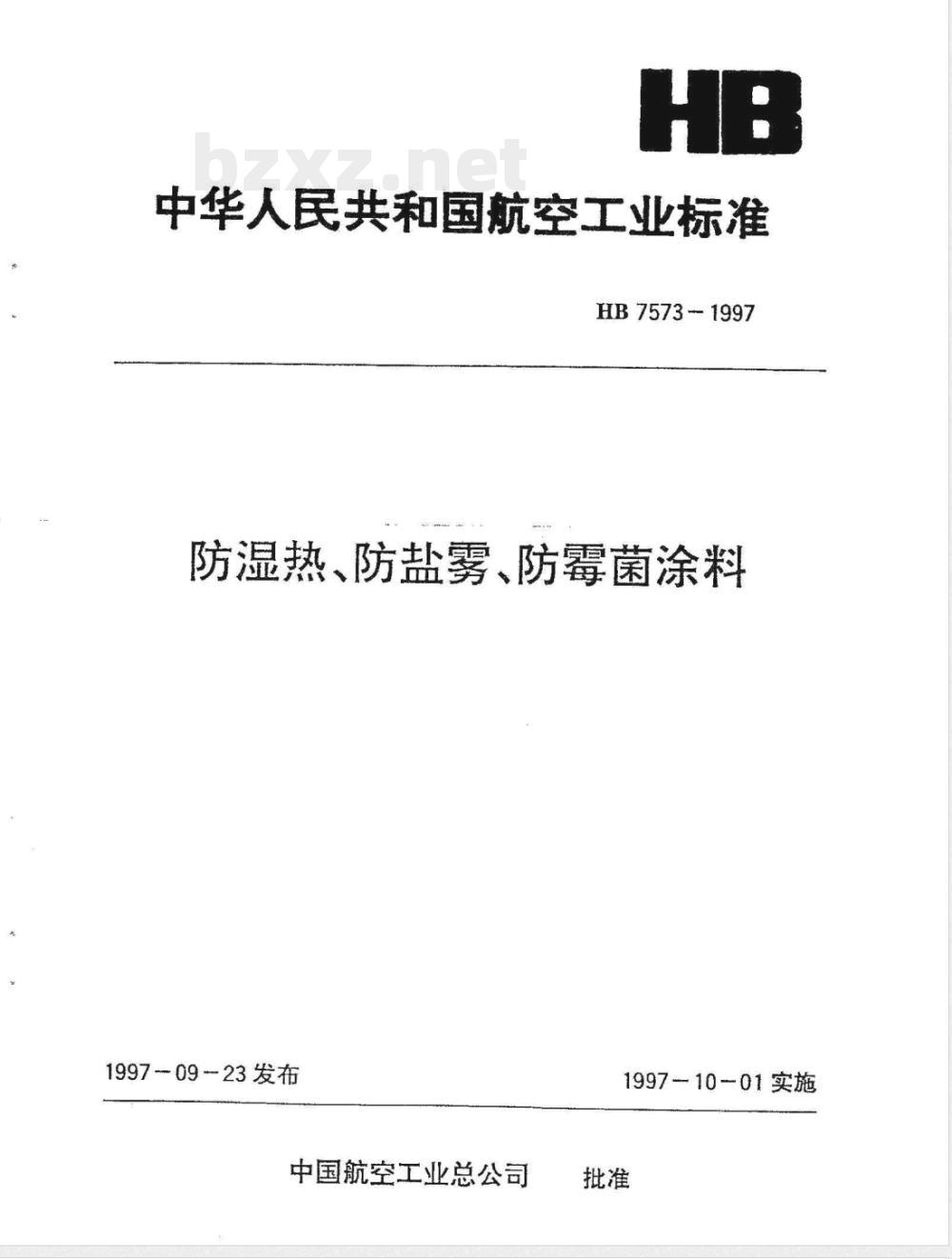

HB 7573-1997防湿热、防盐雾、防霉菌涂料

中华人民共和国航空工业标准
HB7573-1997
防湿热、防盐雾、防霉菌涂料
1997-0923发布
中国航空工业总公司
1997-10-01实施

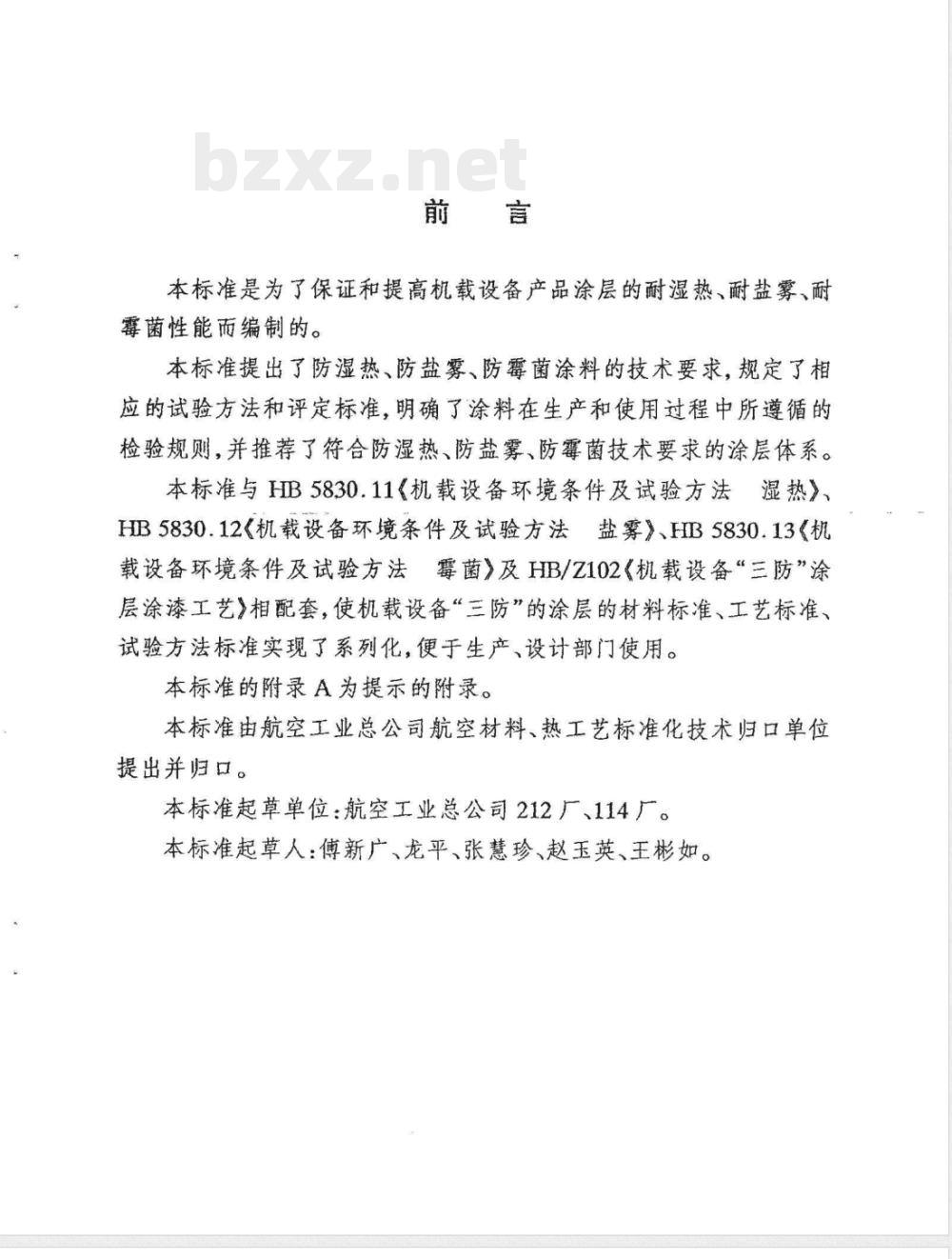

本标准是为了保证和提高机载设备产品涂层的耐湿热、耐盐雾、耐霉菌性能而编制的。
本标准提出了防湿热、防盐雾、防霉菌涂料的技术要求，规定了相应的试验方法和评定标准，明确了涂料在生产和使用过程中所遵循的检验规则，并推荐了符合防湿热、防盐雾、防霉菌技术要求的涂层体系。本标准与HIB5830.11《机载设备环境条件及试验方法湿热》、HB5830.12<机载设备环境条件及试验方法盐雾》、HB5830.13《机载设备环境条件及试验方法霉菌》及HB/Z102《机载设备“三防涂层涂漆工艺》相配套，使机载设备“三防”的涂层的材料标准、工艺标准、试验方法标准实现了系列化，便于生产、设计部门使用。本标准的附录A为提示的附录。
本标准由航空工业总公司航空材料、热工艺标准化技术归口单位提出并归口。
本标准起草单位：航空工业总公司212厂、114厂。本标准起草人：傅新广、龙平、张慧珍、赵玉英、王彬如。1范围
中华人民共和国航空工业标准
防湿热、防盐雾、防霉菌涂料
HB7573-1997
本标准规定了机载设备防湿热、防盐雾、防霉菌涂料的技术要求、试验方法和质量保证规定等。
本标准适用于湿热或海洋气候条件下的钢铁、铝及铝合金、锅及铜合金、镁合金的涂层。2引用标准
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示标准均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
HB1720-79漆膜附着力规定法
GB1723-93
GB1724-79
GB1725-77
GB1726-79
GB1728-79
GB1729-79
GB1731-79
GB1732-93
GB1733-79
GB1734-79
GB1765-79
GB3186-82
HB/Z233-93
涂料粘度测定法
涂料细度测定法
涂料固体含量测定法
油漆遮盖力测定法
漆膜、腻子膜干燥时间测定法
漆膜颜色外观测定法
漆膜柔韧性测定法
漆膜耐冲击性测定法
漆膜耐水性测定法
漆膜耐汽油测定法
测定耐湿热、耐盐雾、耐候性（人工加速）的漆膜制备法涂料产品的取样
铝及铅合金阳极氧化工艺
镁合金化学氧化工艺
HB/Z5078-78
HB/Z5080-78
钢铁零件磷化工艺
HB/Z5081-78
铜及铜合金化学钝化工艺
HB/Z5082-78铜及铜合金氧化工艺HB5830.11-86机载设备环境条件及试验方法湿热机载设备环境条件及试验方法盐雾HB5830.12-86
机载设备环境条件及试验方法霉菌HB5830.13-86
中国航空工业总公司1997-09-23发布199710-01实施
3技术要求
3.1涂料、涂层物理化学性能
HB7573-1997
3.1.1涂料、涂层物理化学性能见表1表1涂料、涂层物理化学性能
固体含量
遮盖力
干燥时间
漆膜外观及颜色
柔韧性
冲击强度
附着力
耐蒸馅水性
耐汽油性
涂料应均匀一致，无结皮结块、凝胶或粗粒、不应有不能迅速
分散的成份析出
符合有关涂料技术标准的规定
颜色应符合标准样板的色差范
围，外观符合有关涂料技术标
符合有关涂料技术标准的规定
GB1723
GB1724
GB1725
GB1726
GB1728
GB1729
GB1731
GB1732
GB1720
GB1733
GB1734
试验方法
3.1.2涂料其它性能指标及试验方法按其材料标准或供需双方技术协议的规定执行。3.2耐湿热、耐盐雾、耐雾菌性能要求3.2.1耐湿热性
湿热性能按HB5830.11经240h试验后，漆膜不应起泡、起皱、开裂或脱落，且底金属不得出现腐蚀。

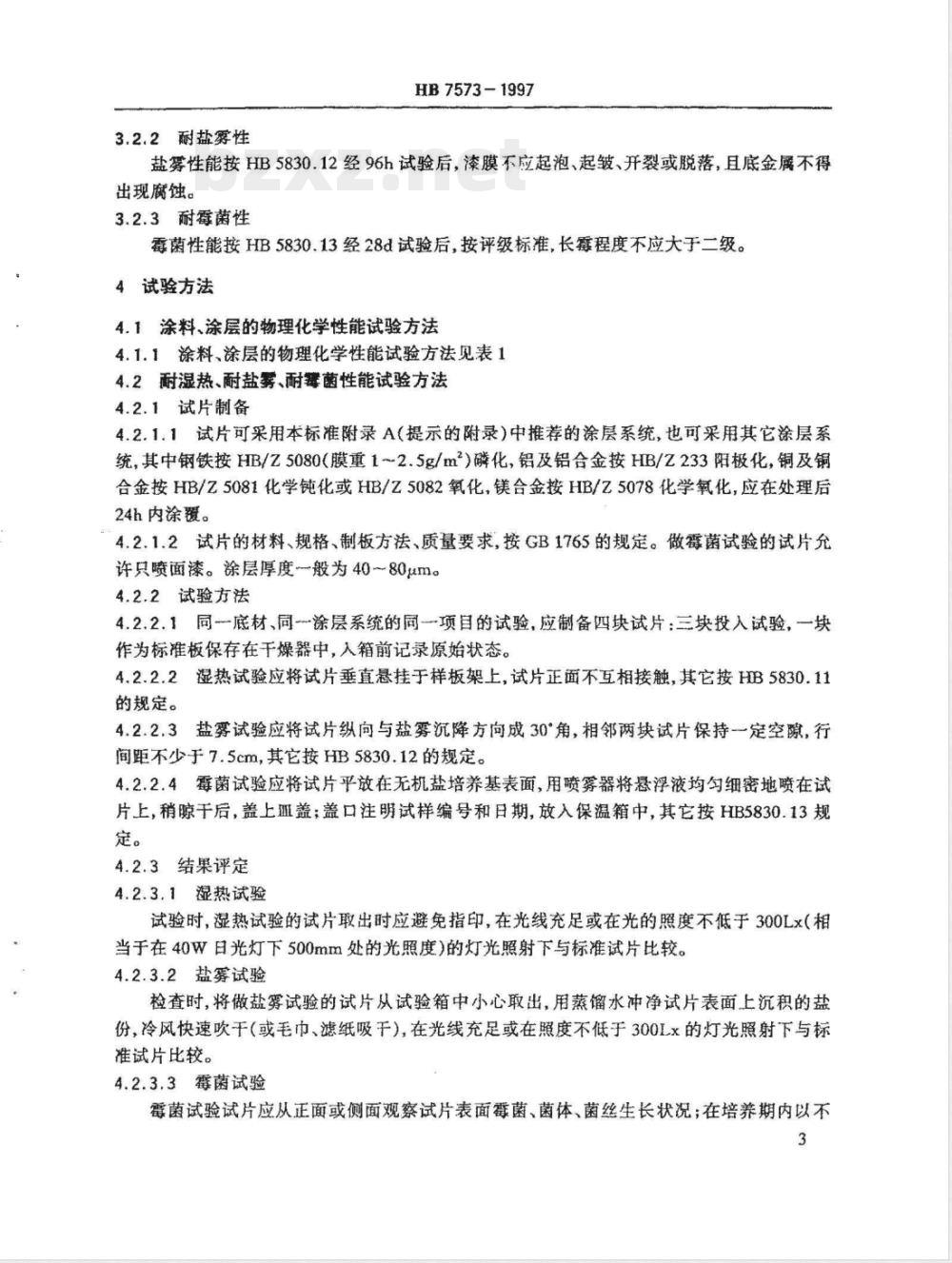

3.2.2耐盐雾性
HB7573-1997
盐雾性能按HB5830.12经96h试验后，漆膜不应起泡、起皱、开裂或脱落，且底金属不得出现腐蚀。
3.2.3耐霉菌性
霉菌性能按HB5830.13经28d试验后，按评级标准，长霖程度不应大于二级。4试验方法
4.1涂料、涂层的物理化学性能试验方法4.1.1涂料、涂层的物理化学性能试验方法见表14.2耐湿热、耐盐雾、耐霉菌性能试验方法4.2.1试片制备
4.2.1.1试片可采用本标准附录A（提示的附录）中推荐的涂层系统，也可采用其它涂层系统，其中钢铁按HB/Z5080膜重1~2.5g/m）磷化，铝及铝合金按HB/Z233阳极化，铜及铜合金按HB/Z5081化学钝化或HB/Z5082氧化，镁合金按HB/Z5078化学氧化，应在处理后24h内涂覆。
4.2.1.2试片的材料、规格、制板方法、质量要求，按GB1765的规定。做霉菌试验的试片充许只喷面漆。涂层厚度般为40～80μm。4.2.2试验方法
4.2.2.1同一底材、同一涂层系统的同项目的试验，应制备四块试片：三块投入试验，一块作为标准板保存在干燥器中，入箱前记录原始状态。4.2.2.2湿热试验应将试片垂直悬挂于样板架上，试片正面不互相接触，其它按HB5830.11的规定。
4.2.2.3盐雾试验应将试片纵向与盐雾沉降方向成30角，相邻两块试片保持一定空隙，行间距不少于7.5cm，其它按HB5830.12的规定。4.2.2.4霉菌试验应将试片平放在无机盐培养基表面，用喷雾器将悬浮液均勾细密地喷在试片上，稍晾干后，盖上Ⅲ盖：盖口注明试样编号和日期，放入保温箱中，其它按HB5830.13规定。
4.2.3结果评定
4.2.3.1热试验
试验时，湿热试验的试片取出时应避免指印，在光线充足或在光的照度不低于300Lx（相当于在40W日光灯下500mm处的光照度）的灯光照射下与标准试片比较。4.2.3.2盐雾试验
检查时，将做盐雾试验的试片从试验箱中小心取出，用蒸馅水冲净试片表面上沉积的盐份，冷风快速吹干（或毛巾、滤纸吸干），在光线充足或在照度不低于300Lx的灯光照射下与标准试片比较。
4.2.3.3霉菌试验
霉菌试验试片应从正面或侧面观察试片表面霉菌、菌体、菌丝生长状况；在培养期内以不3
HB7573-1997
开盖检查为宜，以保持样板在培养过程中的稳定状况，避免莓菌在温度改变时枯萎，影响检查的准确性。
4.2.3.4合格判定
三块试片中，当两块及两块以上试片的试验结果符合本标准3.2规定时，判定合格。菌试验结果合格，但级别不一致时，以合格试片中级别低的为判定依据。5检验规则
5.1检验分类
a)出厂检验：
b)型式检验。
5.2出厂检验
按本标准3.1、4.1条规定的项目及试验方法进行检验，其结果应符合本标准的技术要求。出厂产品应有合格证，合格证应明确材料名称，生产日期、批号、技术标准及检验结论，必要时另给使用说明。
5.3型式检验
5.3.1按本标准3、4章规定的全部项目及试验方法进行检验，其结果应符合本标准的要求。5.3.2有下列情况之时，一般应进行型试检验：a)新产品或老产品转厂生产的试制定型鉴定；b)正式生产后，如材料、工艺有较大改变，可能影响产品性能时；c)产品长期停产后，恢复生产时：d)国家质量监督机构提出进行型式检验的要求时。5.4取样方法
产品交检时，生产厂家取样按GB3186进行，样品应分为两份，一份密封贮存备查.另一份作检验用样品。
5.5复验规则
5.5.1接收部门有权按本标准的规定，对产品进行检验。如发现产品质量不符合本标准的要求时，交接双方应共同按GB3186重新取样进行复验，如仍不符合本标准要求时，产品即为不合格，接收部门有权退货。
5.5.2交接双方对产品包装及数量进行检查校对时，如发现包装行损漏、差错等现象时，应及时通知有关部门。
5.5.3交接双方在产品质量上发生争议时，可委托双，意的单位或仲裁单位裁决。6标志、包装、运输、贮存
6.1标志
包装容器上标签的标志，应注明生产厂名称、产品型号、名称、重量、批号和生产日期。6.2包装
产品应包装在清洁、干燥、密封的容器中。4
6.3运输
HB7573-1997
产品在运输时，应防止雨淋、日光曦晒，并应符合交通部门的有关规定。6.4存
产品应存放在阴凉、通风，干燥的库房内。防止日光直接照射，并应隔绝火源，远离热源。产品在封闭原包的条件下，贮存期自生产完成之日起为一年，超过贮存期，可按本标准规定的项目进行检验，如符合要求，仍可继续使用。5
HB7573-1997
附录A
（提示的附录）
机载设备用耐湿热、耐盐雾、耐露菌涂层系统推荐的涂层系统见表A1：
表AI推荐的涂层系统
名称及牌号
铁红或锌黄环
氧酯底漆H06
1号航空底漆
TB306-9锌黄
聚氨脂底漆
各色环氧有机
硅耐热底漆
H61-83
锶黄或铁红环
氧聚酰胺底漆
H06-28
ZBG51048-87
GJB386-87
GJB1592-93
Q/XQ019791
天津、西
安、西北油
漆厂等
天津油漆厂
西北油漆厂
西安油漆厂
名称及牌号
灰色丙烯酸氨基
半光磁A04-101
银灰色丙烯酸氨
基锤纹漆B16851
各色丙烯酸案氨
酯磁漆S04一
黑色丙烯酸氨基
无光漆B75851
白色丙烯酸磁漆
各色聚氨酯无光
磁漆TS70-1
各色环氧有机硅
耐热漆H61-1
环氧聚酰胺磁漆
H04-68
（85）津协2
（85）津协1
（86）津协3
ZBG51076
Q/HG5087
GJB1590-93
Q/XQ0196-
天津油漆厂
天津、西安、
西北油漆厂
天津油漆厂
西北油漆厂
西安油漆厂
中华人民共和国航空工业标准
防湿热、防盐雾、防霉菌涂料
HB7573-1997
中国航空工业总公司第三O一研究所出版（北京东外京顺路7号）
三O一研究所印刷车间印刷
北京市1665号信箱发行
版权专有不得翻印
开本787×10921/16
1998年4月第一版
字数144千字
印张3/4
1998年4月第一次印刷
印数1-500
书号：标301.A0402定价5.00元
