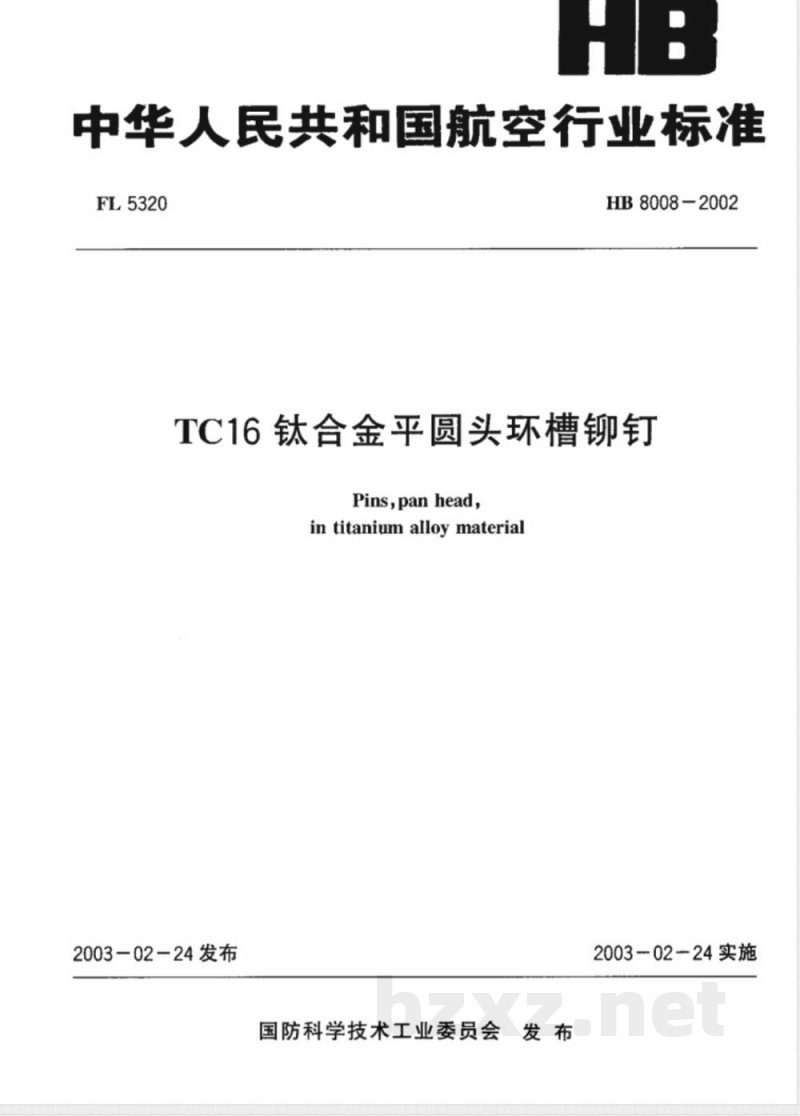

HB 8008-2002TC16钛合金平圆头环槽铆钉

中华人民共和国航空行业标准
FL5320
HB8008-2002
TC16钛合金平圆头环槽铆钉
Pins,panhead
intitaniumalloymaterial
2003-02—24发布
国防科学技术工业委员会发布
2003-02-24实施
HB8008-2002

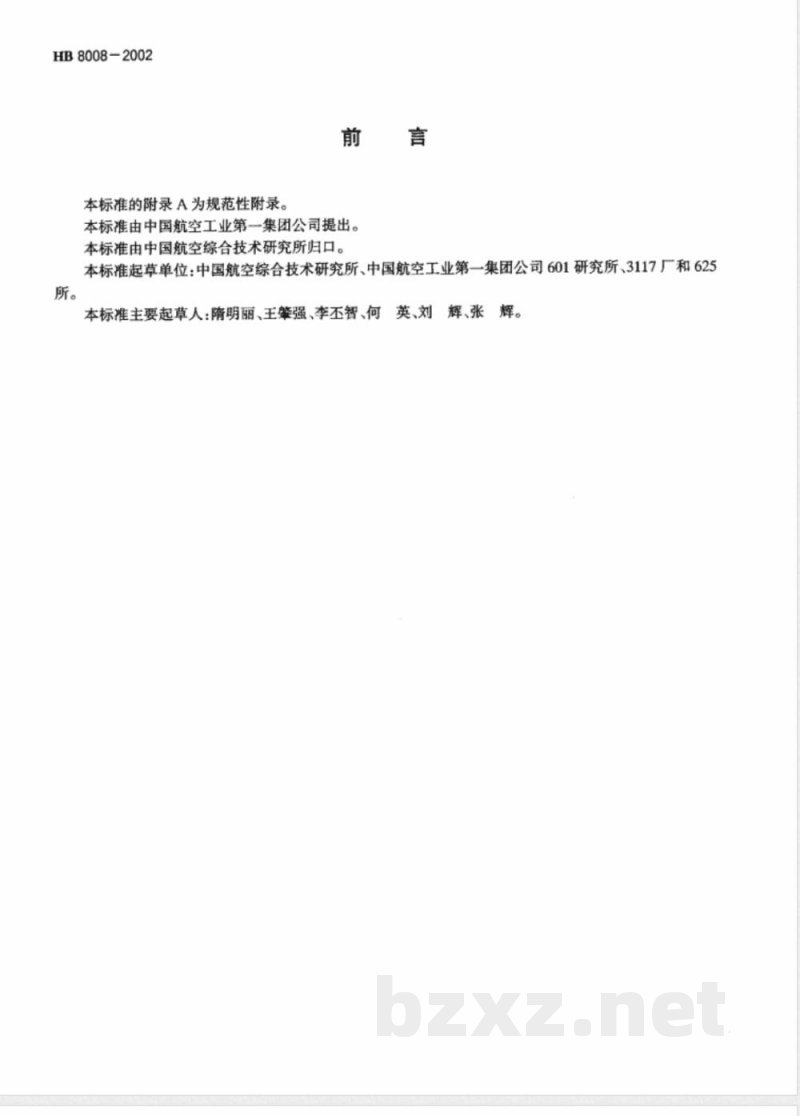

本标准的附录A为规范性附录。
本标准由中国航空工业第一集团公司提出。本标准由中国航空综合技术研究所归口。本标准起草单位：中国航空综合技术研究所、中国航空工业第一集团公司601研究所、3117厂和625所。
本标准主要起草人：隋明丽、王肇强、李丕智、何英、刘辉。
辉、张

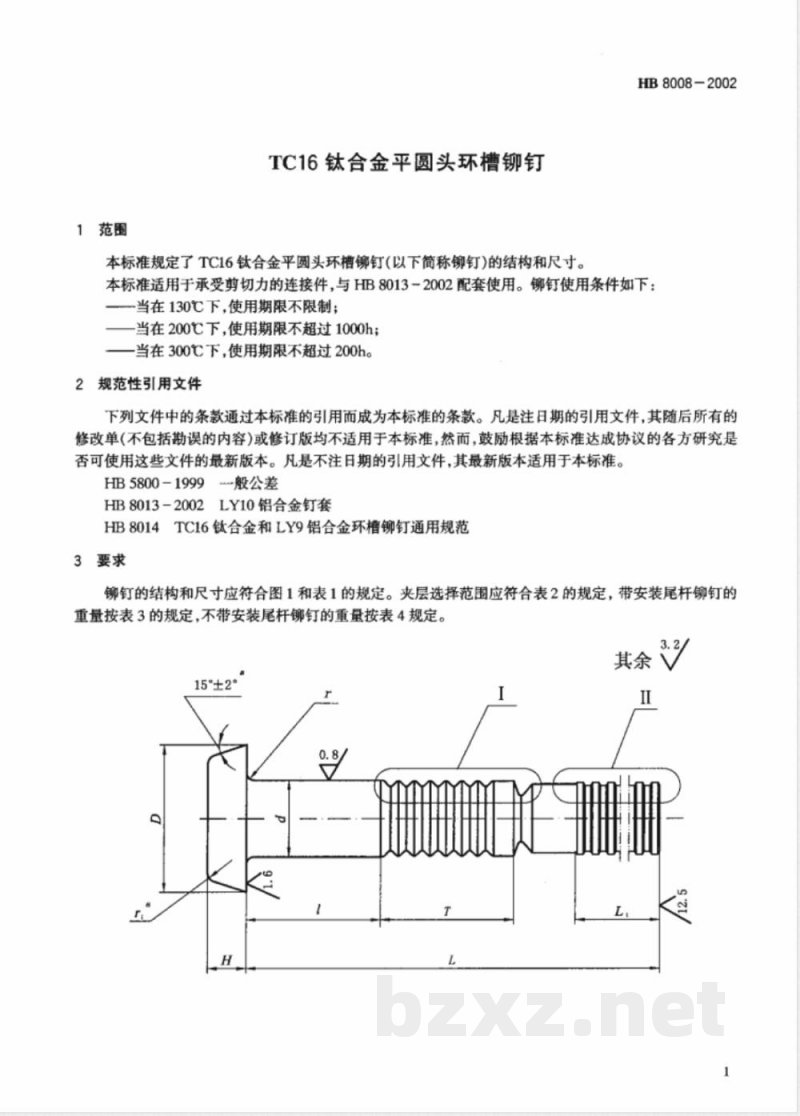

1范围
TC16钛合金平圆头环槽铆钉
本标准规定了TC16钛合金平圆头环槽铆钉(以下简称铆钉)的结构和尺寸。HB8008-2002
本标准适用于承受剪切力的连接件，与HB80132002配套使用。钉使用条件如下：当在130℃下，使用期限不限制；当在200℃下，使用期限不超过1000h；当在300℃下，使用期限不超过200h。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。HB5800-1999般公差
HB8013-2002LY10铝合金钉套
HB8014TC16钛合金和LY9铝合金环稽铆钉通用规范3要求
铆钉的结构和尺寸应符合图1和表1的规定。夹层选择范围应符合表2的规定，带安装尾杆铆钉的重量按表3的规定，不带安装尾杆铆钉的重量按表4规定。其余
15°±2°
HB8008-2002
A处凸起和B、C处凹人形状不检查。C
任何两非相邻齿距之间的位置公差为0.05mm。：尺寸由工具保证

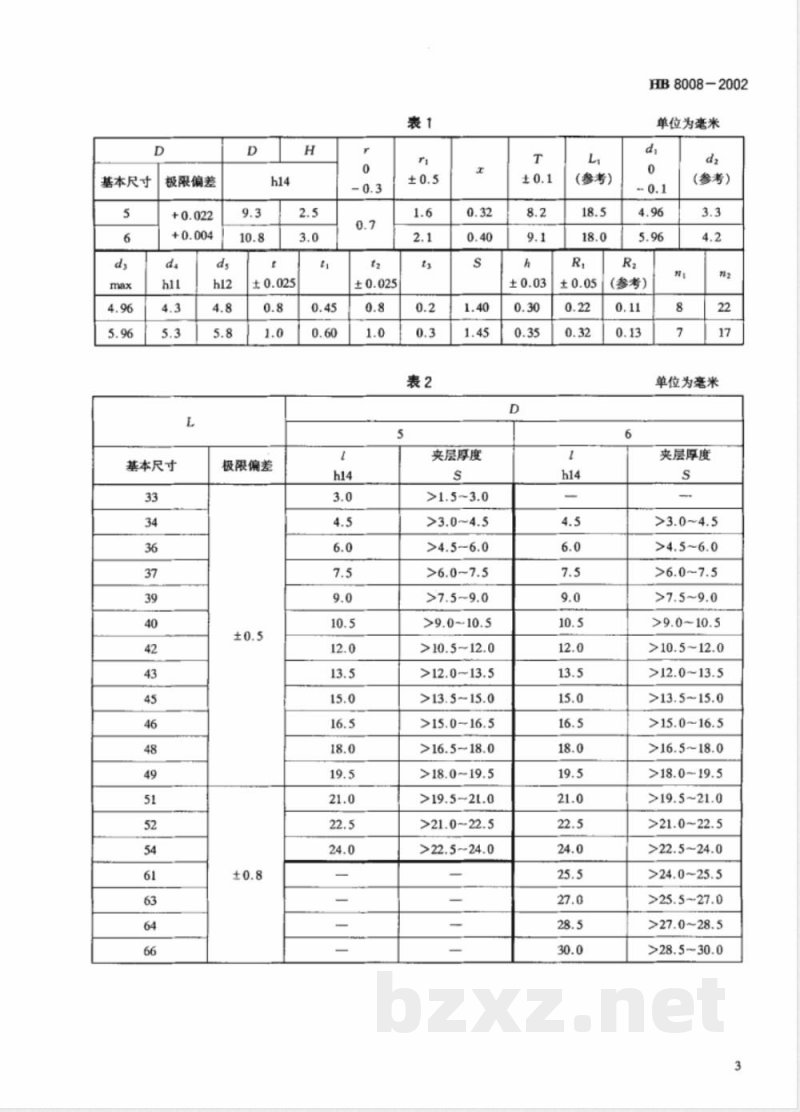

n（环槽数）
60°±2°
标记示例：d=5mm，L=45mm时HB8008-5×452
n(环槽数）
基本尺寸
极限偏差
基本尺寸
极限偏差
夹层厚度
>9.0~10.5
>10.5~12.0
>12.013.5
>13.5~15.0
>15.0~16.5
>16.5~18.0
>18.0~19.5
>19.5~21.0
>21.0~22.5
>22.5~24.0
(参考）
HB8008-2002
单位为毫米
（参考）
(参考）
单位为毫米
夹层厚度
>9.0~10.5
>10.5~12.0
>12.0~13.5
>13.5~15.0
>15.0~16.5
>16.5~18.0
>18.0~19.5
>19.5~21.0
>21.0~22.5
>22.5~24.0
>24.0~25.5
>25.5~27.0
>27.0~28.5
>28.5~30.0
HB8008-2002
1000件铆钉理论重量
1000件锦钉理论重量
料：TC16；
热处理：=(1030~1180)MPa；
表面处理：脉冲阳极化；
铆钉孔的直径按附录A的规定；
一般公差按HB5800-1999；
其余技术要求按HB8014。
单位为毫米
1000件铆钉理论重量
单位为毫米
1000件铆钉理论重量
附录A
(规范性附录）
铆钉孔的直径
铆接夹层的结构和孔的直径按图A.1和表A.1的规定。图A.1
HB8008-2002
单位为毫米
