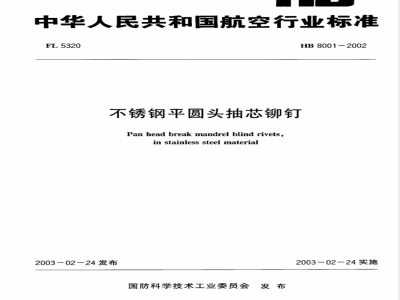

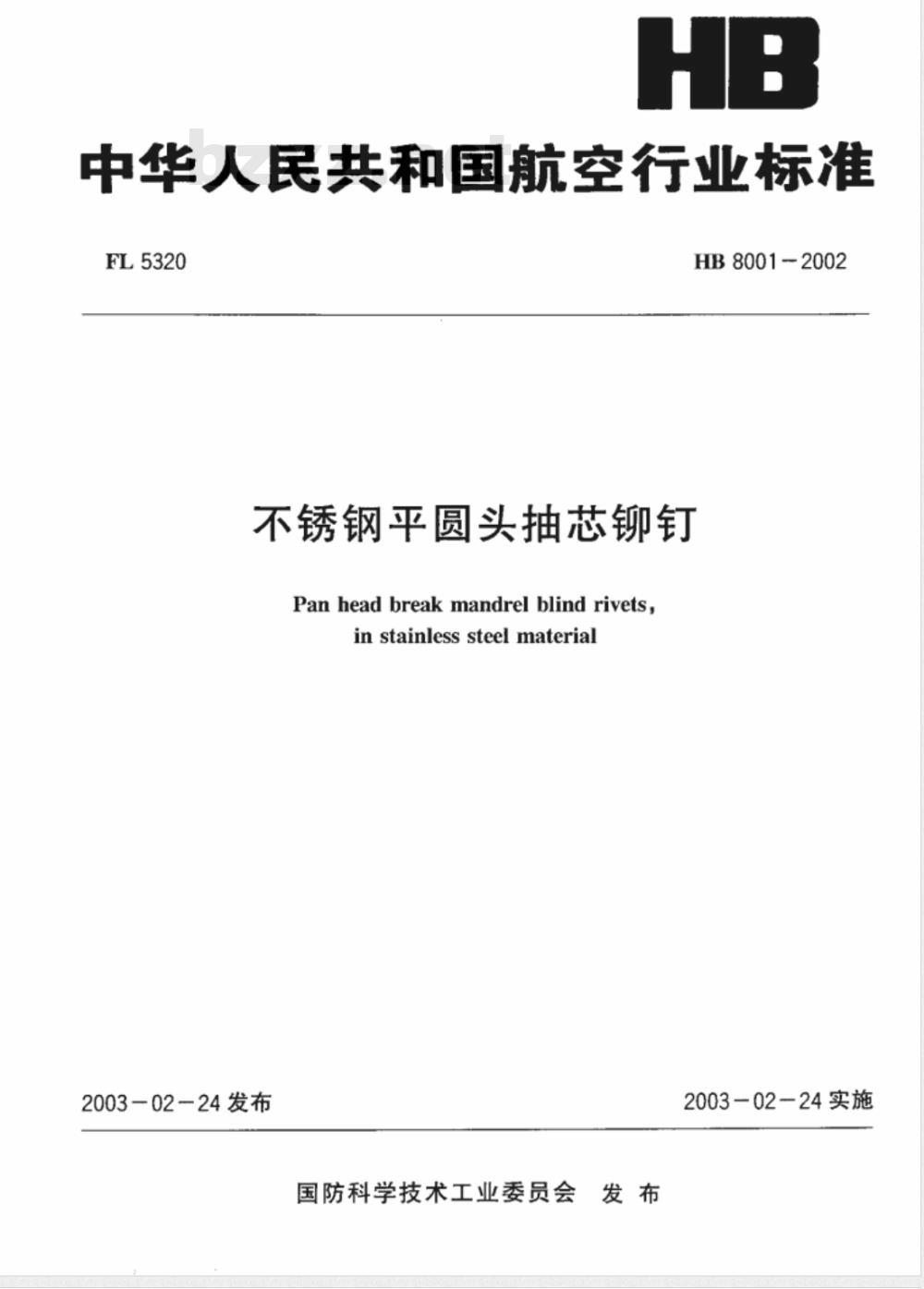

中华人民共和国航空行业标准
FL5320
不锈钢平圆头抽芯铆钉
Pan head break mandrel blind rivets,in stainless steel material
2003-02—24发布
国防科学技术工业委员会发布
HB8001-2002
2003-02-24实施

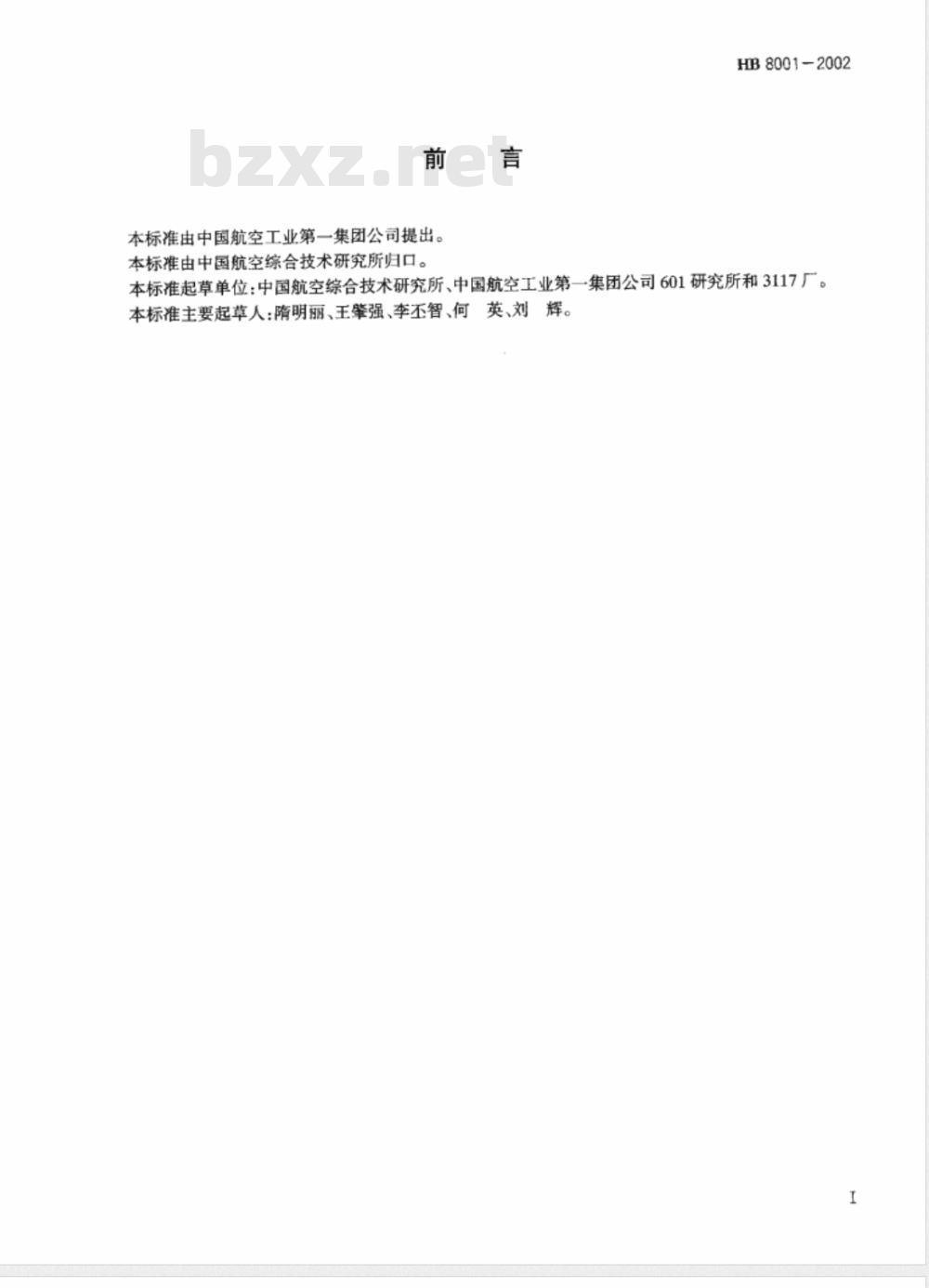

本标准由中国航空工业第一集团公司提出。HB8001-2002
本标准由中国航空综合技术研究所归口。本标准起草单位：中国航空综合技术研究所、中国航空工业第一集团公司601研究所和3117厂。本标准主要起草人：隋明丽、王肇强、李丕智、何英、刘辉。1范围
不锈钢平圆头抽芯铆钉
本标准规定了不锈钢平圆头抽芯铆钉(以下简称铆钉)的结构、尺寸和性能。本标准适用于单面机械连接。
2规范性引用文件
HB 8001-2002
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB6403.3-1986滚花
HB5800-1999一般公差
HB8006抽芯铆钉通用规范
3铆钉

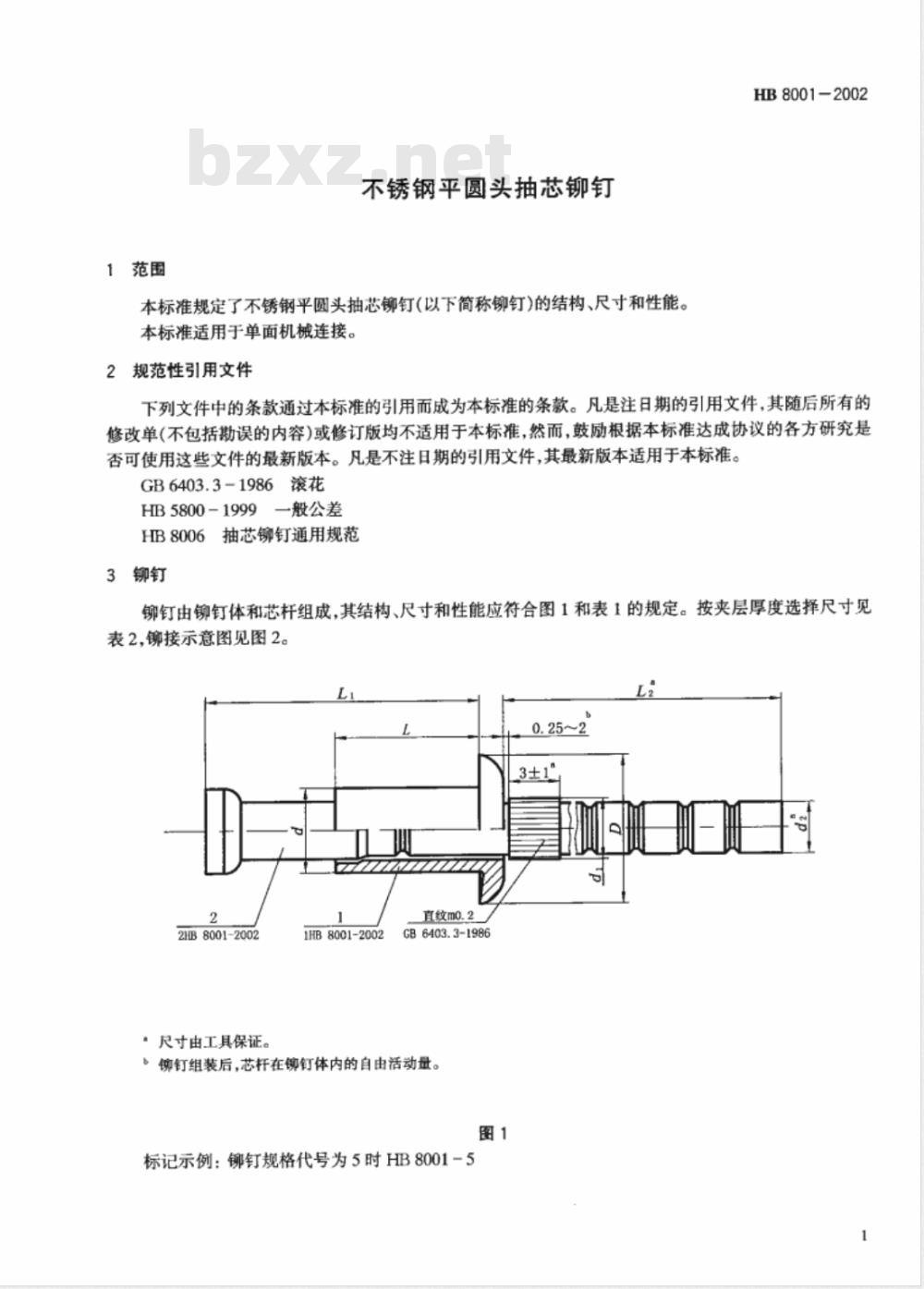

铆钉由铆钉体和芯杆组成，其结构、尺寸和性能应符合图1和表1的规定。按夹层厚度选择尺寸见表2，铆接示意图见图2。
2HB 8001-2002
：尺寸由工具保证。www.bzxz.net
1HB 8001-2002
直纹mo.2
GB 6403. 31986
。铆钉组装后，芯杆在钉体内的自由活动量。图1
标记示例：铆钉规格代号为5时HB8001-50.25~2
HB8001-2002
（参考）
（参考水参考水参考（参考）

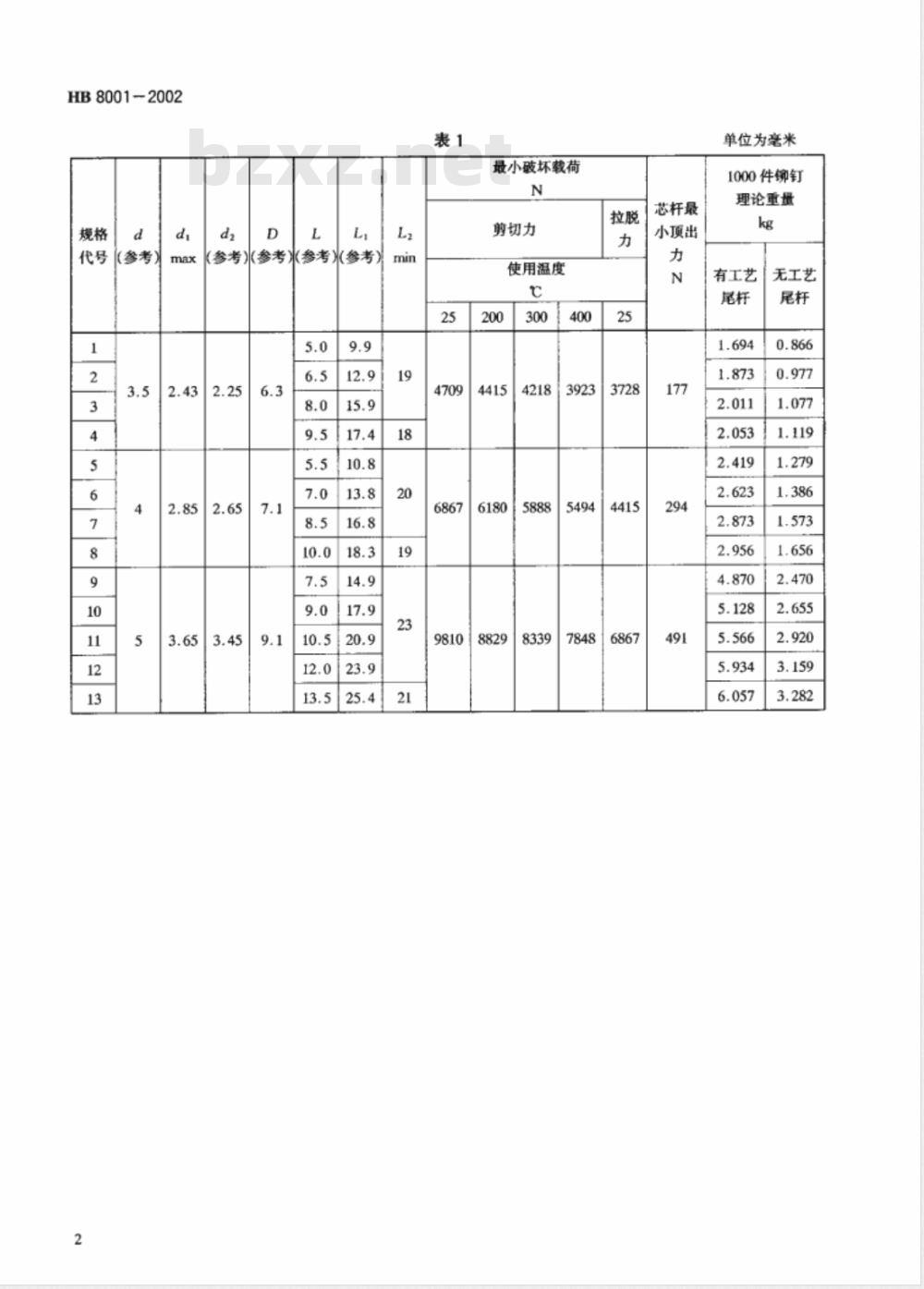

最小破坏载荷
剪切力
使用温度
芯杆最
小顶出
单位为毫米
1000件铆钉
理论重量
有工艺
无工艺
规格代号
夹层厚度
技术要求按HB8006。
铆钉孔直径
当8max时
芯杆切断齐平并修光
HB8001-2002
单位为毫米
当min时
HB8001-2002
4铆钉体
铆钉体代号为1HB8001-2002
铆钉体的结构和尺寸应符合图3及表3的规定。00.1A
：尺寸由工具保证。
15° ± 3°
5° ± 10
标记示例：铆钉体规格代号为5时1HB8001-54
规格代号
材料：1Cr18Ni9Ti；
热处理：=(540~685)MPa;
表面处理：钝化；
般公差按HB5800-1999；
其余技术要求按HB8006。
HB8001-2002
单位为毫米
1000件钉体
理论重册
HB8001-2002
5芯杆
芯杆代号为2HB8001-2002
芯杆的结构和尺寸应符合图4及表4的规定。用于规格为2、3、4、6、7、8、10、11、12、13的型式60°
R0.3±0.1
用于规格为1、5、9的型式
尺寸由工具保证。
标记示例：芯杆规格代号为5时2HB8001-56
3×2.8-8.4
4X2.8=11.2
0.04（参考）
材料：1Crl1Ni2W2MoV；
热处理：b=（1080～1230)MPa；d
(参考)
表面处理：化学钝化，芯杆表面涂HR7201二硫化钼干膜润滑剂；允许芯杆头部在1.5mm长度内直径D增加0.01mm；A和B突出形状不规定；
般公差按HB5800-1999；
其余技术要求按HB8006。
HB8001-2002
单位为毫米
1000件芯杆
理论重量
