JB/T 5278.1-1991
基本信息
标准号： JB/T 5278.1-1991
中文名称：铜丝密封可烘烤真空法兰 连接
标准类别：机械行业标准(JB)
英文名称： Copper wire sealed bakeable vacuum flange connection
标准状态：现行
发布日期：1991-01-01
实施日期：1992-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
中标分类号：机械>>通用机械与设备>>J78真空技术与设备
关联标准
出版信息
出版社：机械工业出版社
页数：2 页
标准价格：8.0 元
出版日期：1992-06-01
相关单位信息
起草人：冯慧生
起草单位：国营南光机器厂
归口单位：全国真空技术标准化技术委员会
提出单位：全国真空技术标准化技术委员会
发布部门：中华人民共和国电子工业部
标准简介
本标准规定了用于超高真空系统的铜丝密封可烘烤法兰的结构型式与连接尺寸。本标准适用于压力低于1×10-nPa超中真空系统中用铜丝密封的法兰连接。 JB/T 5278.1-1991 铜丝密封可烘烤真空法兰 连接 JB/T5278.1-1991 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

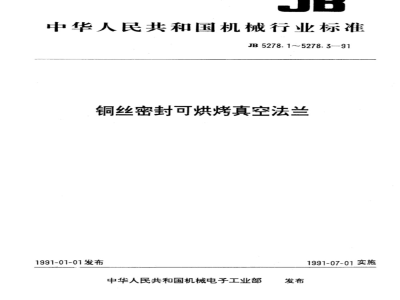

中华人民共和国机械行业标准
JB5278.1~5278.3—91
铜丝密封可烘烤真空法兰
1991-01-01发布
中华人民共和国机械电子工业部发布
1991-07-01实施
JB5278.1—91
JB5278.291
JB5278.3--91
铜丝密封可烘烤真空法兰
铜丝密封可烘烤真空法兰
铜丝密封可烘烤真空法兰
连接型式
法兰结构尺寸
铜丝密封圈结构尺寸
.........
中华人民共和国机械行业标准
铜丝密封可烘烤真空法兰
连接型式
主题内容与适用范围
JB5278.1—91
本标准规定了用于超高真空系统的铜丝密封可烘烤法兰的结构型式与连接尺寸。本标准适用于压力低于1×10-5Pa超高真空系统中用铜丝密封的法兰连接。2引用标准
GB3280
GB3281
直空法兰公称通径
铜丝密封可烘烤真空法兰法兰结构尺寸铜丝密封可烘烤真空法兰
铜丝密封圈结构尺寸
不锈耐酸及耐热钢薄钢板技术条件不锈耐酸及耐热钢厚钢板技术条件3结构型式与连接尺寸
本标准规定的法兰结构为挤压式铜丝密封结构，如下图所示。3.1
3.2法兰的公称通径应符合GB6070.1规定。H
1-A型法兰；2—铜丝密封圈；3-T型法兰；4—接管机械电子工业部1991-01-01批准1991-07-01实施
连接尺小按下表规定。Www.bzxZ.net
公称通径
技术要求
JB 5278.1-91
(推荐）
4.1本标准所规定的法兰分A型和T型。T型法兰用在迎着气流方向的情况下。T型和A型法兰应符合JB5278.2规定。
4.2本标准所用铜丝密封圈应符合JB5278.3规定。接管采用GB3280和GB3281规定的1Gr18Ni9Ti不锈钢板制造。4.3
接管与法兰采用氩弧焊焊接，内焊缝为连续焊，外焊缝为间断加强焊。4.4
螺栓、螺母及垫圈均果用1Cr18Ni9Ti不锈钢制造。装配时螺栓和螺母间应加二硫化钼润滑剂。4.5
法兰最高允许烘烤温度为450℃。法兰在450C反复烘烤条件下，密封处的漏气率不大于1×10-*Pa·L/s。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
