JB/T 9165.1-1998
基本信息
标准号： JB/T 9165.1-1998
中文名称：工艺文件完整性
标准类别：机械行业标准(JB)
英文名称： Process Document Integrity
标准状态：现行
发布日期：1998-11-16
实施日期：1998-12-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
标准ICS号：25.010
中标分类号：机械>>机械综合>>J01技术管理
关联标准
替代情况：JB/Z 187.2-88
出版信息
页数：8 页
标准价格：12.0 元
相关单位信息
归口单位：机械科学研究院
标准简介
JB/T 9165.1-1998 JB/T 9165.1-1998 工艺文件完整性 JB/T9165.1-1998 标准下载解压密码：www.bzxz.net

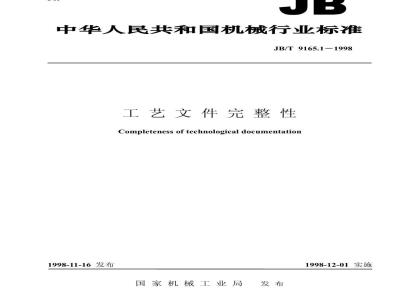

标准图片预览
标准内容
ICS25.010
中华人民共和国机械行业标准
JB/T9165.1-1998
工艺文件完整性
Completeness of technological documentation1998-11-16发布
国家机械工业局
1998-12-01实施
JB/T9165.11998
本标准是对JB/Z187.2~187.5—88《工艺文件完整性与工艺文件格式》的修订，修订时只作了编辑性修改，主要技术内容未改变。本标准自实施之日起代替JB/Z187.2~187.5—88。本标准中JB/T9165.1的附录A为提示的附录：JB/T9165.3的附录A、附录B为标准的附录。本标准由机械科学研究院提出并归口。本标准负责起草单位：机械科学研究院本标准主要起草人：马贤智、李勤、胡惠卿、石俊伟。1
1范围
中华人民共和国机械行业标准
工艺文件完整性
CompletenessoftechnologicaldocumentationJB/T9165.1-1998www.bzxz.net
代替JB/Z187.2—88
本标准按生产类型和产品的复杂程度，对常用的工艺文件规定了完整性要求。本标准适用于各机械制造企业。2一般要求
2.1工艺文件是指导工人操作和用于生产、工艺管理的主要依据，要做到正确、完整、统一、清晰。2.2工艺文件的种类和内容应根据产品的生产性质、生产类型和产品的复杂程度，有所区别。2.3产品的生产性质是指样机试制、小批量试制和正式批量生产。样机试制主要是验证产品设计结构，对工艺文件不要求完整，各企业可根据具体情况而定；小批试制主要是验证工艺，所以小批试制的工艺文件基本上应与正式批量生产的工艺文件相同，不同的是后者通过小批试制过程验证后的修改补充，更加完善。
2.4生产类型是企业（或车间、工段、班组、工作地）生产专业化程度的分类。生产类型的划分方法参见附录A（提示的附录）。
2.5产品的复杂程度由产品结构、精度和结构工艺性而定。一般可分为简单产品和复杂产品。复杂程度由各企业自定。
2.6按生产类型和产品复杂程度不同，对常用的工艺文件完整性作了规定（见表1）。使用时，各企业可根据各自工艺条件和产品需要，允许有所增减。3常用工艺文件
3.1产品结构工艺性审查记录
记录产品结构工艺性审查情况的一种工艺文件3.2工艺方案
根据产品设计要求、生产类型和企业的生产能力，提出工艺技术准备工作具体任务和措施的指导性文件。
3.3产品零、部件工艺路线表
产品全部零（部）件（设计部门提出外购件的除外）在生产过程中所经过部门（科室、车间、工段、小组或工种）的工艺流程，供工艺部门、生产计划调度部门使用。3.4木模工艺卡片
3.5砂型铸造工艺卡片
3.6熔模铸造工艺卡片
国家机械工业局1998-11-16批准1998-12-01实施
3.7压力铸造工艺卡片
3.8锻造工艺卡片
用于模锻及自由锻加工。
3.9冲压工艺卡片
用于零件的冲压、加工。
3.10焊接工艺卡片
JB/T9165.1-1998
用于对复杂零（部）件进行电、气焊接。3.11机械加工工艺过程卡片
2典型零件工艺过程卡片
用于制造具有加工特性一致的一组零件。3.13标准零件工艺过程卡片
用于制造标准相同、规格不同的标准零件。3.14成组加工工艺卡片
依据成组技术而设计的零件加工工艺卡片。3.15机械加工工序卡片
3.16单轴自动车床调整卡片
用于单轴六角自动或纵切自动车床的加工、调整和凸轮设计。3.17多轴自动车床调整卡片
用于多轴自动车床的加工、调整和凸轮设计。3.18数控加工程序卡片
用于编制数控机床加工程序和调整机床。3.19弧形锥齿轮加工机床调整卡片3.20热处理工艺卡片
3.21感应热处理工艺卡片
3.22工具热处理工艺卡片
主要用于工具行业。其它行业的工具车间可参照采用。3.23表面处理工艺卡片
用于零件的氧化、钝化、磷化等。3.24：化学热处理工艺卡片
3.25电镀工艺卡片
3.26光学零件加工工艺卡片
用于指导光学玻璃零件加工的工艺卡片。3.27塑料零件注射工艺卡片
用于热塑性及热固性塑料零件的注射成型及加工。3.28塑料零件压制工艺卡片
用于热固性零件的压制成型及加工。3.29粉末冶金零件工艺卡片
3.30装配工艺过程卡片
3.31装配工序卡片
3.32电气装配工艺卡片
用于产品的电器安装与调试。
3.33油漆工艺卡片
3.34：操作指导卡片（作业指导书）JB/T9165.1-1998
指导工序质量控制点上的工人生产操作的文件。3.35检验卡片
根据产品标准、图样、技术要求和工艺规范，对产品及其零、部件的质量特性的检测内容、要求，手段作出规定的指导性文件。
3.36工艺附图
与工艺规程配合使用，以说明产品或零、部件加工或装配的简图或图表应用。3.37工艺守则
某一专业工种所通用的一种基本操作规程。3.38工艺关键件明细表
填写产品中所有技术要求严、工艺难度大的工艺关键件的图号、名称和关键内容等的一种工艺文件。3.39工序质量分析表
用于分析工序质量控制点的每个特性值一一操作者、设备、工装、材料、方法、环境等因素对质量的影响程度，以使加工质量处于良好的控制状态的一种工艺文件。3.40工序质量控制图
用于对工序质量控制点按质量波动因素进行分析、控制的图表。3.41产品质量控制点明细表
填写产品中所有设置质量控制点的零件图号、名称及控制点名称等的一种工艺文件3.42零、部件质量控制点明细表填写某一零（部）件的所有质量控制点、名称、控制项目、控制标准、技术要求等的一种工艺文件。3.43外协件明细表
填写产品中所有外协件的图号、名称和加工内容等的一种工艺文件。3.44配作件明细表
填写产品中所有需配作或合作的零、部件的图号、名称和加工内容等的一种工艺文件。3.45（）零件明细表
当该产品不采用零（部）件工艺路线表或此表表达不够时，需编制按车间或按工种划分的（）零件明细表，起指导组织生产的作用。例如：油漆、热处理、光学零件加工、表面处理等零件明细表3.46外购工具明细表
填写产品在生产过程中所需购买的全部刀具、量具等的名称、规格与精度等的一种工艺文件。3.47组合夹具明细表
填写产品在生产过程中所需的全部组合夹具的编号、名称等的一种工艺文件。3.48企业标准工具明细表
JB/T9165.1—1998
填写产品在生产过程中所需的全部本企业标准工具的名称、规格、精度等的一种工艺文件。3.49专用工艺装备明细表
填写产品在生产过程中所需的全部专用工装的编号、名称等的一种工艺文件。3.50工位器具明细表
填写产品在生产过程中所需的全部工位器具的编号、名称等的一种工艺文件。3.51专用工艺装备设计文件
专用工装应具备完整的设计文件，包括专用工装设计任务书、装配图、零件图、零件明细表、使用说明书（简单的专用工装可在装配图中说明）。3.52材料消耗工艺定额明细表
填写产品每个零件在制造过程中所需消耗的各种材料的名称、牌号、规格、重量等的一种工艺文件。3.53材料消耗工艺定额汇总表
将“材料消耗工艺定额明细表”中的各种材料按单台产品汇总填列的一种工艺文件。3.54工艺文件标准化审查记录
对设计的工艺文件，依据各项有关标准进行审查的记录文件。3.55工艺验证书
记载工艺验证结果的一种工艺文件。3.56工艺总结
新产品经过试生产后，工艺人员对工艺准备阶段的工作和工艺、工装的试用情况进行记述，并提出处理意见的一种工艺文件。
3.57工艺文件目录
产品所有工艺文件的清单。
表1工艺文件完整性表
产品生产类型
工艺文件适用范围
工艺文件名称
产品结构工艺性审查记录
工艺方案
产品零部件工艺路线表
木模工艺卡片
砂型铸造工艺卡片
熔模铸造工艺卡片
压力铸造工艺卡片
锻造工艺卡片
冷冲压工艺卡片
焊接工艺卡片
单件和小批生产
简单产品
复杂产品
中批生产
简单产品
复杂产品
大批和大量生产
简单产品
复杂产品
JB/T9165.1-1998
表1（续）
大批和大量生产
中批生产
单件和小批生产
复杂产品
简单产品
复杂产品
简单产品
复杂产品
简单产品
工艺文件适用范围
产品生产类型
工艺文件名称
机械加工工艺过程卡片
典型零件工艺过程卡片
标准零件工艺过程卡片
成组加工工艺卡片
机械加工工序卡片
单轴自动车床调整卡片
多轴自动车床调整卡片
数控加工程序卡片
弧齿锥齿轮加工机床调整卡片
热处理工艺卡片
感应热处理工艺卡片
工具热处理工艺卡片
化学热处理工艺卡片
表面处理工艺卡片
电镀工艺卡片
光学零件加工工艺卡片
塑料零件注射工艺卡片
塑料零件压制工艺卡片
粉末冶金零件工艺卡片
装配工艺过程卡片
装配工序卡片
电气装配工艺卡片
油漆工艺卡片
操作指导卡片
检验卡片
工艺附图
工艺守则
工艺关键件明细表
工序质量分析表
工序质量控制图
产品质量控制点明细表
产品生产类型
工艺文件适用范围
工艺文件名称
零（部）件质量控制明细表
外协件明细表
配作件明细表
（）零件明细表
外购工具明细表
组合夹具明细表
企业标准工具明细表
专用工艺装备明细表
工位器具明细表
专用工艺装备图样及设计文件
材料消耗工艺定额明细表
材料消耗工艺定额汇总表
工艺文件标准化审查记录
工艺验证书
工艺总结
产品工艺文件目录
必须具备。
酌情自定的。
JB/T9165.1-1998
表1（完）
单件和小批生产
简单产品
复杂产品
可代替或补充相应的工艺卡片（与生产类型无关）中批生产
简单产品
复杂产品
大批和大量生产
简单产品
复杂产品
按工作地所担负的工序数划分
生产类型
单件生产
小批生产
中批生产
大批生产
大量生产
按生产产品的年产量划分
生产类型
单件生产
小批生产
中批生产
大批生产
大量生产
JB/T9165.1-1998
附录A
（提示的附录）
生产类型划分
注：表中生产类型的年产量应根据各企业产品具体情况而定工作地每月担负的工序数
不作规定
>20~40
>10~20
年产量 (台)
>10~150
>150~500
>500~5000
中华人民共和国
机械行业标准
艺文件完整性
JB/T9165.1-1998
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
100044）
字数XXXXXX
开本880×1230
1/16印张X/X
19XX年XX月第X版
19XX年XX月第印刷
印数1-XXX
定价XXX.XX元
XX-XXX
机械工业标准服务网：86596
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
