ICS25.010

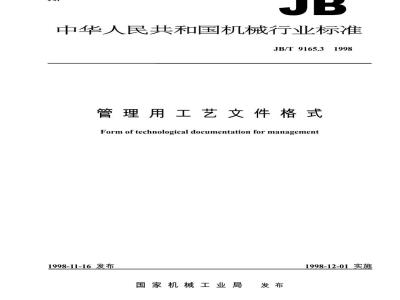

中华人民共和国机械行业标准，JB/T9165.3
管理用工艺文件格式
Form of technological documentation for management1998-11-16发布
国家机械工业局
1998-12-01实施
JB/T9165.31998
本标准是对JB/Z187.2~187.5—88辑性修改，主要技术内容未改变。前言
《工艺文件完整性与工艺文件格式》的修订修订时只作了编本标准自实施之日起代替JB/Z187.2~187.588。本标准中JB/T9165.1的附录A为提示的附录；JB/T9165.3的附录A、附录B为标准的附录。本标准由机械科学研究院提出并归口。本标准负责起草单位：机械科学研究院，本标准主要起草人：马贤智、李勤、胡惠卿、石俊伟。I
1范围
中华人民共和国机械行业标准
管理用工艺文件格式
Form of technological documentationformanagement本标准规定了规定了管理用工艺文件格式。本标准适用于各机械制造企业。2引用标准
JB/T9165.31998
代替JB/Z187.488
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T9165.1—1998工艺文件完整性JB/T91661998工艺文件编号方法JB/T9167.5—1998工艺装备设计管理导则工艺装备验收规则3格式
3.1本标准根据JB/T9165.1的要求，规定了以下管理用工艺文件格式：文件的幅面及表头、表尾、附加栏工艺文件目录
产品结构工艺性审查记录
工艺文件标准化审查记录
产品零（部）件工艺路线表
工艺关键件明细表
工序质量分析表
产品质量控制点明细表
雾（部）件质量控制点明细表
外协件明细表
配作件明细表
（）雾件明细表
（外购、企业标准）工具明细表（专用工艺装备、组合夹具）明细表专用工艺装备明细表
工位器具明细表
国家机械工业局1998-11-16批准格式1
格式2
格式3
格式4
格式4
格式5
格式6
格式7
格式8
格式9
格式10
格式11
格式12
格式13
格式13a
格式14
1998-12-01实施
（）材料消耗工艺定额明细表
单位产品材料消耗工艺定额汇总表工艺验证书
4填写规则
JB/T9165.3
4.1表头、表尾及附加栏（格式1）的填写（见表1）表1
空格号
(3)、(4)
(12)、(13)
(14)~(16)
(17)、(18)
（20）
(22)～(24)
填写企业名称
填写文件名称
按设计文件填写产品的型号名称填写内容
用阿拉伯数字填写顺序号，如1，2，3等填写同一种文件的总页数
填写更改部位使用的标记，如③，③，③等同一次更改的处数
通知单的编号
更改人员签字
更改日期
分别为编制与审核人员签字处并填写签字日期根据（22）~（24）的要求填写
描图、描校人员签字
备用，可根据需要填写整顿标记等填写底图编号
装订成册的顺序号
可印刷会签、审定、标准化等有关人员签字及日期按JB/T9166填写文件编号
产品的工艺文件目录（格式2）的写（见表2）4.2
空格号
填写内容
用阿拉伯数字填写顺序号，如1，2，3等工艺文件编号
格式15
格式16
格式17
工艺文件名称的全称，如产品零（部）件工艺路线表，机械加工工艺过程卡片等该类工艺文件的总页数
JB/T9165.3
4.3产品结构工艺性审查记录和工艺文件标准化审查记录（格式3）的填写（见表3）表3
空格号
(2)、（3)
(4)、(5)
(12)~(15)
按JB/T9166填写文件编号
按产品图样的规定填写
填写内容
分别填写产品图样张数和工艺文件页数审查期限
问题在图样或工艺文件中的位置图样或工艺文件中存在的问题
审查人员提出的修改意见
产品或工艺设计人员处理情况的记录工艺、审核、设计等人员的签字及日期4.4产品雾（部）件工艺路线表（格式4）的填写（见表4）表4
空格号
(6)~(8)
填写内容
生产部门名称。如一车间、铸造车间填写各生产部门所包括的工段、班组或工种的名称。如大件工段、刻度组：冲压电镀、油膝等（可根据本厂情况印刷在空格内）外协件（可根据本厂情况印刷在空格内）按雾（部）件工艺过程的先后顺序，在该工种下面的空格中用阿拉伯数字填写。如遇一个生产部门的同一工种两次或两次以上出现时，可在下面的空格中填写用阿拉伯数字填写顺序号，如1，2，3等按设计文件分别填写零（部）件的图号、名称和材料的牌号考虑雾件的借用范围，在填写时，产品型号相同填写规格：产品型号不同填写型号。无借用产品时不填，格数不够时可增加每台产品所需该雾件的数量
1本表中的空格（1）或空格（2）不够用时，幅面允许向翻开方向按二分之一的倍数加长，表头也相应加长，但只加长文件名称栏，表尾相应地向右位移。2空格（9）、空格（10）可根据本厂产品情况增减。4.5零件明细表和工艺路线表（格式4a）的填写（见表5）4.6
空格号
(1)~(11)
（13)此内容来自标准下载网
（14)
由设计部门填写
JB/T9165.3
填写内容
填写各个加工工序。如铸、锻、划线、车、刨、铣等（可根据本厂工序顺序印刷在空格中）填写外协件、编号（可印刷在空格中）按JB/T9166填写文件编号
注：根据实际需要可把幅面长度594改为436。工艺关键件明细表（格式5）的填写（见表6）表6
空格号
(3)~(5)
填写内容
主管工艺人员填写工艺的关键内容用阿拉伯数字填写顺序号，如1，2，3等按设计文件填写零件的图号、名称和材料牌号考虑零件的借用范围，在填写时，产品型号相同时填写规格；型号不同时填写型号。无借用产品时不填，格数不够时可增加每台产品所需雾件的数量
注：空格（6）、空格（7）可根据本厂产品情况增减。7工序质量分析表（格式6）的填写（见表7）4.7
空格号
(1)、(2)
(3)、(4)
(5)、(6)
（10）～（13）
(16)、(17)
(19)、(20)
(21 ) ~(23 )
（24）
按执行车间、班组填写
按工艺规程填写
按工艺规程及操作要求填写
按4.1.4条规定填写
按工序质量控制内容项目填写
按关键、重要或一般填写
按检验性质及执行标记填写
填写内容
按质量原因、影响因素分层次展开填写按质量影响因素、机床、工装、量具、材料分别填写按质量影响原因的检查项目、方法及数值公差分别填写按全数检验、日检N件、月检N件或几件检一件填写按操作指导卡片和设备检修规程、量具等工装检修规程名称与编号填写按责任者执行标记填写
按有关要求与规定填写
JB/T9165.3
4.8产品质量控制点明细表（格式7）的填写（见表8）表8
空格号
(2)、(3)
按雾件排列次序号填写
按产品图样、工艺规程要求填写按质量控制点主要内容填写
按执行责任单位填写
按工艺及附加要求填写
零件质量控制点明细表（格式8）的填写（见表9）表9
空格号
（2）
按控制点排列序号填写
填写内容
填写内容
按工艺要求控制点主项名称填写按尺寸、形状与位置、表面粗糙度要求填写按尺寸公差、形位公差及工艺特殊要求数值填写按工艺内控要求填写
按关键、重要或一般要求填写
4.10外协件明细表（格式9）的填写（见表10）表10
空格号
(4)~(7)
外协件的协作内容及技术要求
填写内容
外协零件需要本厂准备的专用工艺装备（不填写外制、外协单位自制的工艺装备）
用阿拉伯数字填写顺序号，如1，2，3等按设计文件填写零件的图号、名称、材料牌号和每台件数考虑零件借用范围，在填写时，型号相同时填写规格；型号不同时填写型号。无借用产品时不填，格数不够时可增加1空格（7）、空格（8）可根据本厂产品情况增减。2外协件明细表，在填写时可把不用的名称划掉。4.11
配作件明细表（格式10）的填写（见表11）空格号
(2)~(4)
(6)、(7)、(12)
(9)~(11)
JB/T9165.3
填写内容
用阿拉伯数字填写顺序号，如1，2，3等按设计文件填写先做零件的图号、名称和每台件数车间、工段等
按设计文件填写配件雾件的图号、名称和每台件数配作内容及技术要求
使用标准件的型号、规格和名称）零件明细表（格式11）的填写（见表12）表12
空格号
(4)~(7)
填写内容
工种的名称或某类雾件的名称，如\铸造”、“锻造”、“油膝”、“电镀”、“热处理”、“塑料”、“光学\等
根据某零件的情况填写工序内容或技术要求用阿拉伯数字填写顺序号，如1，2，3等按设计文件填写零件的图号、名称、材料牌号和每台件数考虑零件的借用范围，在填写时，型号相同时填写规格；型号不同时填写型号。无借用产品时不填，格数不够时可增加（外购、企业标准）工具明细表（格式12）的填写（见表13）4.13
空格号
顺序号，用1，2，3等
填写内容
按样本分类填写标准工具的名称，或填写企业标准工具名称按样本填写标准工具的规格与精度，如铰刀Φ25H7，Φ30H9等，或填写企业标准工具的规格与精度
本企业用量不多的标准工具，填主要使用零件的图号，一般用量较多的工具，不填使用零件的图号
用企业标准工具明细表时，可以写编号注：在填写时可把“明细表\前不用的名称划掉。4.14
（专用工艺装备、组合夹具）明细表（格式13）的填写（见表14）表14
空格号
顺序号，用1，2，3等
按工装编号类别和顺序填写
工装的名称
填写内容
工装用于零（部）件的图号和名称(5)
JB/T9165.3
注：在填写时可把\明细表\前不用的名称划掉。4.15
专用工艺装备明细表（格式13a）的填写（见表15）表15
空格号
(5)、(6)
填写内容
根据本厂情况印刷工艺装备类别，如刀具、量具、夹具、模具、辅助夹具等，空格内可印刷一类，也可几类合印刷在一个空格内填写工装编号，并按工装编号的顺序，由小至大填写填写工装名称全称
填写顺序号1，2，3等
只填写使用专用工艺装备的零（部）件的图号和名称注：专用工艺装备明细表有格式13和格式13a两种，可根据本厂情况选用一种。4.16工位器具明细表（格式14）的填写（见表16）表16
空格号
顺序号，用1，2，3等
按本单位的编号填写
工位器具的名称
填写内容
每个工位器具能容纳的零（部）件或产品的数量工位器具所装零（部）件的图号按工艺路线表填写该工位器具随零（部）件所经过的车间、工段（班、组）的名称）材料消耗工艺定额明细表（格式15）的写（见表17）表17
空格号
(2)、(3)
填写内容
根据需要填写不同的材料类别，如“板材”、“管材”、“铸件”、“锻件”、“木材”、“油漆”等
按设计文件填写产品的型号、名称该表所使用的计量单位，如kg等表的具体内容按“机电产品材料消耗工艺定额制定方法中的有关规定按JB/T9166填写文件编号
JB/T9165.3
4.18单位产品材料消耗工艺定额汇总表（格式16）的填写（见表18）表18
空格号
(2)~(7)
顺序号，用1，2，3等
填写内容
将“（）材料消耗工艺定额明细表\中的相同材料名称、牌号、规格、净重、毛重定额等，按规格由小到大汇总填列并按每类材料结出小计、合计、共计、总计材料利用率-空格（5）／（7）
按JB/T9166填写文件编号
1材料排列次序按材料目录的次序规定填列，铸件按牌标号填列。本表应把随机应带的附件、备件的材料消耗定额包括在内。如果出口与内销所带的附件、备件项目不同则须分别编制，并注明。
工艺验证书（格式17）的填写（见表19）表19
空格号
(1)~(4)
(8)~（13)
按产品图样的规定填写
填写内容
根据JB/T9167.5的要求和规定的验证项目填写验证时的实际情况填写验证后工艺、工装需要修改的内容和意见验证后结论和对批量生产的建议验证组织者与参加者的单位和签字，并注明日期JB/T9165.3
JB/T9165.3
【标准的附显】
工艺文件更改通知单
附录A
A1工艺文件更改通知单的格式规定以下两种：a）格式A1用于更改单件；
b）格式A2用于更改多件。
注：格式A1、格式A2均印成软纸的复写形式，复写份数可根据各厂情况自定。A2工艺文件更改通知单（格式A1、格式A2）的填写规则如表A1：表A1
空格号
(1)~(4)
(14) ~(16)
(18)~(25)
填写内容
产品的型号、名称、雾部件图号、名称均按被更改的文件填写被更改文件的名称及编号
更改标记及更改处数同格式1的空格（8）、空格（9）更改后实施日期
更改理由
更改前的制品处理意见
更改前的文件内容或简图
更改后的文件内容或简图
更改通知单发往的部门
需同时更改的资料名称
会签部门的名称
各职能人员签名
产品代号
专业工种
