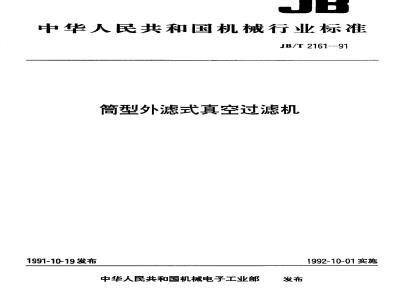

中华人民共和国机械行业标准
JB/T 2161--91
简型外滤式真空过滤机
1991-10-19发布
中华人民共和国机械电子工业部发布
1992-10-01实施
中华人民共和国机械行业标准
筒型外滤式真空过滤机
主题内容与适用范围
本标准规定了筒型外滤式真空过滤机的型式、基本参数及技术条件。本标准适用于筒型外滤式真空过滤机（以下简称过滤机）的设计、制造、及验收。2
引用标准
GB 9286
JB2299
产品分类
色漆和清漆漆膜的划格试验
矿山、工程、起重运输机械产品涂漆颜色和安全标志产品标牌
过滤机的型式应符合下列规定：a.
筒体和搅拌器为单独传动；
分配头为平面接触式；
搅拌器为摆动粑式：
分配头的配置可在筒体的一端或两端。3.2基本参数及尺寸
过滤机的基本参数及尺寸应符合表1的规定。表1
过滤面积
筒体尺寸
筒体转速
搅拌次数
JB/T 2161—91
代替 JB 2161-—77
[GW-1GW-3|GW-5|GW-8GW-12GW-20|GW-30|GW-40|JGW-50 GW-60
直径D
电动机功率
搅拌器0.55
3.3型号说明
1060|1400|2000
过滤面积，m\
简型外滤式，
真空过滤机；
机械电子工业部1991-10-19批准1.5
30004.000
25，45
GW-80 IGW-100
1992-10-01实施
3.4标记示例
JB/T 2161---91
过滤面积为20m2的筒型外滤式真空过滤机，其标记为：过滤机GW-20JB/T2161
4技术要求
4.1过滤机应符合本标推的要求，并按照经规定程序批准的图样及技术文件制造。4.2过滤机应在下列条件下工作：料浆中固体粒度小于 0. 5 mm ;a.
b。料浆无腐蚀性；
c．料浆温度不超过70℃。
4.3过滤机筒体转速应在表1规定的范围内无级或有级变速。4.4滤板排水面的有效总面积不得少于过滤面积的45%。4.5紧固分配盘和错气盘的螺钉应相对盘的接触表面埋入3~5mm，其接触表面应平滑，不允许有凹陷及突起。金属材料的错气盘与分配盘配研后，在任意一个边长为1cm的正方形面积上其接触点不得少于3个。非金属材料的错气盘与分配盘接触间隙不得大于0.05mm。4.6分配头、喉管、简体和料浆槽的腔壁及在真空或压力下工作的零件的连接焊缝应是致密的。不得有螺纹通孔。
4.7分配头、分配盘、错气盘及喉管的铸件毛坏，在粗加工后应进行人工时效处理。4.8筒体圆柱表面的径向圆跳动不得大于表2中给定的公差值。表2
筒体直径D
公差值
1000~1600
2000~2500
4.9简体圆柱表面素线的直线度不得大于表3中给定的公差值。表3
筒体长度L
公差值
≤2650
>2 650~5 000
3350~3750
>5000~8500
4.10御料刮刀的刀刃应平行于筒体的圆柱面素线。刮刀刀刃相对圆柱素线的平行度公差每米长不得大于1.0mm，全长不得大于2.0mm。4.11机器所有外露非加工金属表面均应涂两层底漆和两层面漆，漆膜总厚度不小于74um，漆膜附着力不低于GB9286中的2级。涂漆应均匀，不得有脱漆、剥落、裂纹和流痕等缺陷。涂漆颜色应符合JB2299的规定。
4.12过滤机的紧固零件应发蓝（或发黑）处理。4.13过滤机的运转应平稳，噪声声压级不得大于80dB(A）。4.14过滤机应具有可靠性指标。4.15过滤机的成套供应范围包括：全套机械部分（不包括附属设备、滤布、压绳、钢丝等）；a.
b．电动机；
c．真空表、压力表。
4.16根据用户和制造厂的协议，过滤机的成套供应可附加真空泵、鼓风机、排液装置、滤布、压绳和钢丝等。对附属设备的要求见附录A（参考件）。2
5试验方法
JB/T2161—-91
5.1过滤机的试验应在制造厂的试验台上进行，机器以最大转速空运转2h，测定机器功率消耗（第3.2条)和筒体径向圆跳动（第4.8条）。5.2过滤机的噪声声压级（第4.13条）应在距机器外轮廓1m，高度为1.5m处用声级计测量。5.3分配盘和错气盘接触表面状态（第4.5条）用如下方法检查：。金属盘用着色法检查接触点数；b.非金属盘用0.05mm塞尺检查，塞入深度不得大于10mm。5.4过滤机零件的致密性（第4.6条）应在涂漆前按下列规定进行检查：a。筒体料浆槽及分配头用盛水的方法保持10min，不得渗漏，b．筒体真空室的焊缝做煤油渗漏试验，经0.5h后，其背面涂抹的白粉不得出现变黑现象，c．筒体上与真空室相连管路的焊缝做气密性试验。用0.03MPa的压缩空气保持10min，不得渗漏；
d．喉管应在0.2MPa水压下保持10min，不得渗漏；e。一般零件的焊缝应进行外观检查。5.5过滤机涂漆的外观质量（第4.11条）用肉眼观察，漆膜厚度用磁力测厚仪测量，漆膜附着力按GB9286的规定进行检验。
6检验规则
6.1过滤机须经制造厂技术检验部门检验合格后方可出厂，出厂时必须附有证明产品质量合格的文件。
6.2为了检验过滤机是否符合本标准的要求，产品应进行出厂验收试验和定期试验。6.3每台过滤机都应做出厂验收试验，检查所有装配单元和机构的工作能力并符合第4.5、4.6、4.8、4.11、4.13条的规定。
过滤机的噪声声压级（第4.13条）应对年计划的第一台产品进行测量，年计划的其余台过滤机的噪声声压级按第一台产品测得的数据填在产品证明书中，不再测量。6.4对已出厂的过滤机每2年至少抽1台进行一次定期试验，检验过滤机是否符合本标准全部要求。7标志、包装、运输及贮存
7.1过滤机应在明显位置固定产品标牌，其型式与尺寸应符合JB8的规定，并标明下列内容：a．制造厂名称及商标；
b．产品名称、型号；
c．主要技术规范；
d．本标准代号；
e出厂编号，制成日期。
7.2过滤机的发运应符合水路、陆路运输的要求。以整体发运的过滤机，其零部件不打标记，以分部或按装配单元发运的过滤机，应用装配图的图号作标记，在连接部位零件上应有安装记号，零件应系标签，填写零件图图号。
7.3产品标牌上的数据应打印，零部件上的标记和记号用油漆填写或打印。7.4过滤机的包装应为散装、局部包装和封闭箱包装，封闭箱应通风防雨。7.5封闭箱壁上应有明显的文字标记，内容包括：a.收货站及收货单位名称；
b．发货站及发货单位名称：
合同号及产品名称、型号；
d。毛重、净重、箱号及外形尺寸：e。重心、起吊线、储运指示标志。JB/T2161--91
7.6散装时，标记牌应贴在制品上，标记内容同第7.5条，其重心位置标在制品上。7.7过滤机应在库房或棚下保管，免槽损伤和气象的影响。7.8机器外露加工表面应涂防锈油脂，并用油纸或塑料薄膜包扎好，过滤机的防腐期不得少于2年。7.9随机附带下列技术文件：
产品总图、易损件图：
b．产品说明书；
产品证明书，
d．装箱单。
8制造厂保证
8.1在用户遵守本标准和产品说明书规定的运输、贮存、安装、使用规则的条件下，制造厂应保证过滤机符合本标准全部要求。
8.2过滤机从投入使用之日起12个月内，并且在发货之日起18个月内，机器确因制造质量不良而发生损坏或不能正常工作时，制造厂应无偿为用户修理或更换产品。4
JB/T 2161--91
附录A
对附属设备的要求
（参考件）
A1筒型外滤式真空过滤机的附属设备包括：真空泵、鼓风机或压缩机、自动排液装置。A2真空泵的真空度应能达到48～20kPa，泵的抽气率每平方米过滤面积为0.5～2m/min。真空度由悬浮液的性质决定，抽气率较小值用于形成密实而无裂纹滤饼层的悬浮液，较大值用于形成有细孔或大裂纹滤饼层的悬浮液。
A3鼓风机或压缩机的压力应能达到10~50kPa，风量每平方米过滤面积为0.1～0.5m/min。其中风量较小值用于粒度较粗物料的过滤，较大值用于粒度较细物料的过滤。A4自动排液装置按表A1中圈定的规格配备，其中较大规格用于悬浮液浓度较低、产率（干料）较高时；较小规格用于悬浮液浓度较高、但产率又较低时。表A1bzxZ.net
自动排液
排液罐有效容积
排液罐直径
GW-100
附加说明：
本标准由全国矿山机械标准化技术委员会洗选设备分技术委员会提出。本标准由沈阳选矿机械研究所归口。本标准由沈阳矿山机器厂负责起草。本标准主要起草人王德顺、孙彦。0.67
