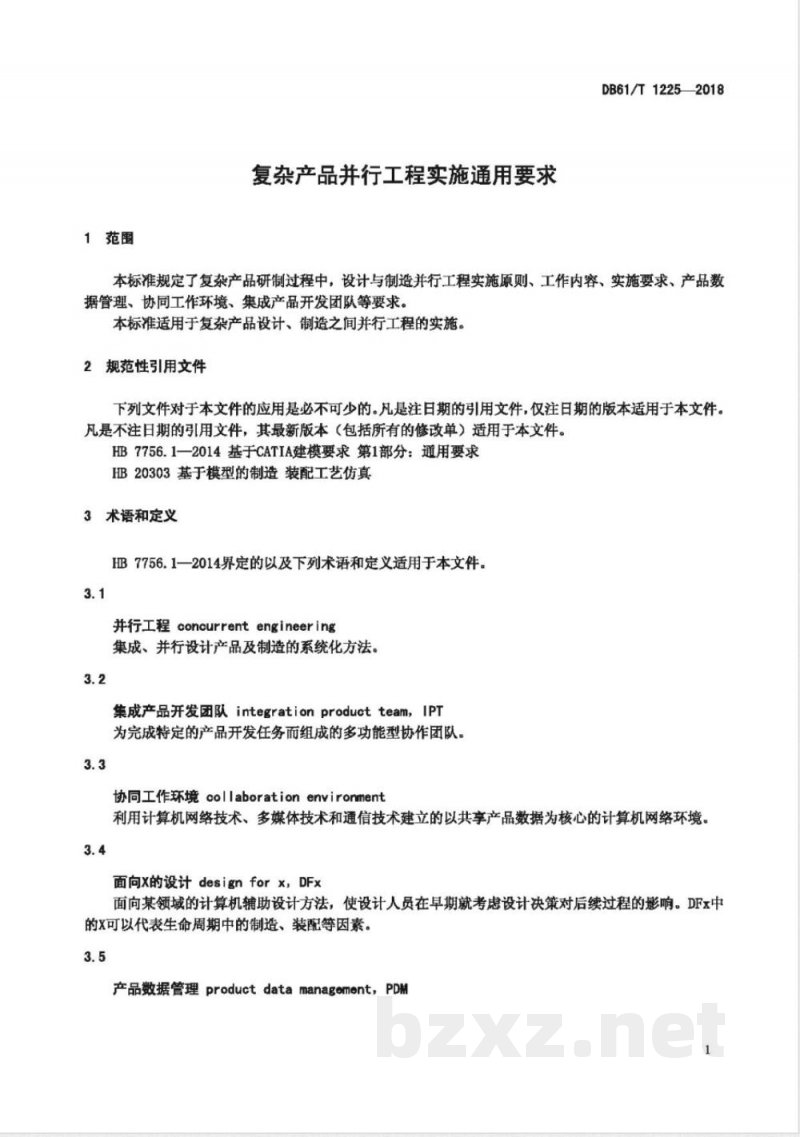

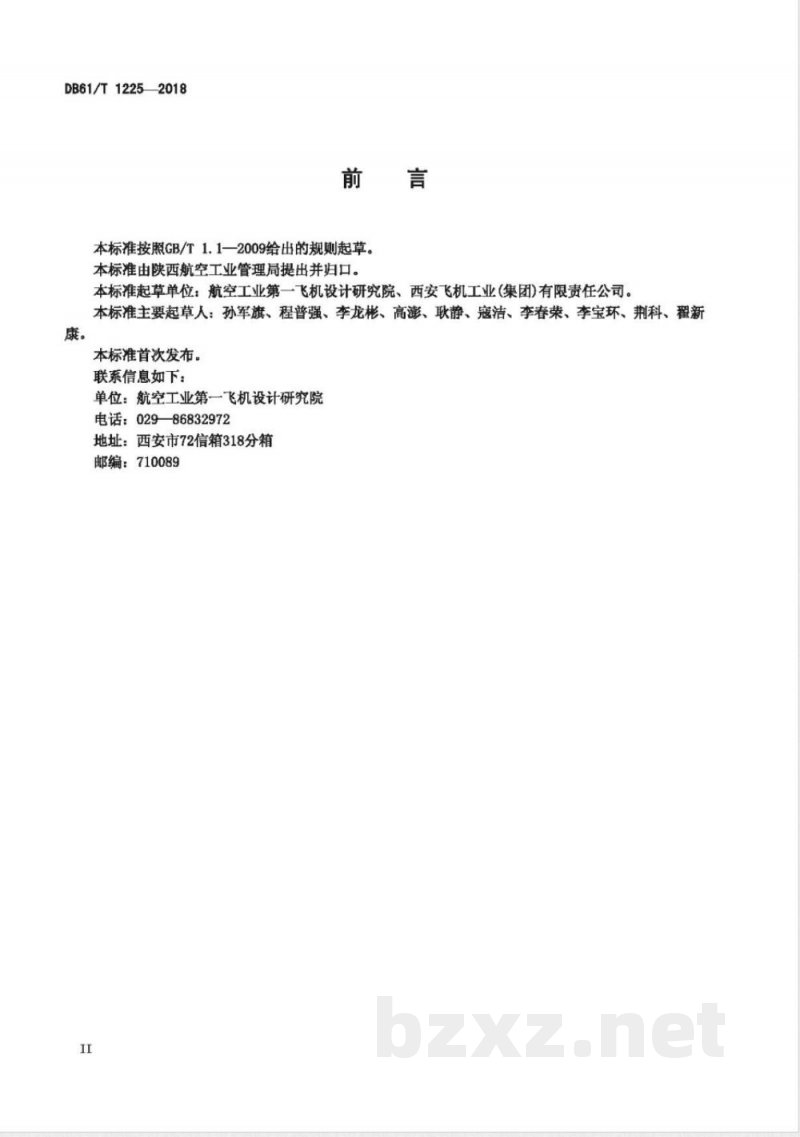

ICS 03.120.10 DB61 陕西省地方标准 DB61/T1225—2018 复杂产品并行工程实施通用要求 Execution requirements of concurrent engineering for complex product 2018-12-26 发布 2019-01-26 实施 发布单位：陕西省市场监督管理局 前言 本标准按照GB/T 1.1—2009给出的规则起草，由陕西航空工业管理局提出并归口。 本标准起草单位：航空工业第一飞机设计研究院、西安飞机工业（集团）有限责任公司。 本标准主要起草人：孙军旗、程普强、李龙彬、高澎、耿静、寇洁、李春荣、李宝环、荆科、翟新康。 本标准首次发布。 联系信息： 单位：航空工业第一飞机设计研究院 地址：西安市72信箱318分箱 邮编：710089 电话：029-86832972 1 范围 本标准规定了复杂产品研制过程中设计与制造并行工程的实施原则、工作内容、实施要求，以及产品数据管理、协同工作环境和集成产品开发团队等要求。 本标准适用于复杂产品设计与制造之间并行工程的实施。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 HB 7756.1—2014 基于CATIA建模要求 第1部分：通用要求 HB 20303 基于模型的制造装配工艺仿真 3 术语和定义 HB 7756.1—2014界定的以及下列术语和定义适用于本文件。 3.1 并行工程（concurrent engineering） 指集成并行进行产品设计与制造的一种系统化方法。 3.2 集成产品开发团队（integration product team，IPT） 为完成特定产品开发任务而组建的多功能协作团队。 3.3 协同工作环境（collaboration environment） 利用计算机网络技术、多媒体技术和通信技术构建的，以共享产品数据为核心的网络环境。 3.4 面向X的设计（design for X，DFx） 一种面向特定领域的计算机辅助设计方法，使设计人员在设计初期即考虑设计决策对后续过程的影响。其中X可表示制造、装配等生命周期因素。 3.5 产品数据管理（product data management，PDM） 通过计算机网络与数据库技术，对与产品相关的数据、过程和资源进行一体化集成管理的技术。 4 实施原则 复杂产品并行工程实施应遵循以下原则： a）整体性：将复杂产品开发的各项活动视为整体过程，从全局优化角度进行管理与控制； b）协同性：打破部门分割的传统模式，强调各参与方的协同工作； c）并行性：产品设计、工艺设计、工装设计及制造过程并行开展； d）集成性：集成产品设计系统、制造执行系统和业务管理系统，实现信息共享与数据唯一。 5 并行工程工作内容 复杂产品并行工程的主要工作内容包括： 数字化产品设计、工艺设计、工装设计、数字化设计验证、工装制造、零件制造、产品制造、产品装配以及仿真试验等。 6 并行工程实施要求 6.1 数字化设计 6.1.1 数字化产品设计 6.1.1.1 数字化定义 并行工程数字化定义应符合以下要求： a）零件建模应尽可能采用统一坐标系； b）具有对称中心或对称面的零件应建立完整三维模型，对称件可采用镜像建模方法； c）模型应按产品原始尺寸以1:1比例建立； d）三维模型与对应二维图样及EBOM等文档信息应保持一致； e）在保证功能和形状的前提下，应采用尽可能简单的几何元素； f）以三维模型为基础，在模型中集成尺寸标注、公差、加工制造及检验要求等信息，使模型可直接用于工艺设计、工装设计和生产检验； g）三维标注信息应包括几何信息和非几何信息。 6.1.1.2 模型成熟度定义 模型成熟度定义应满足以下要求： a）模型成熟度应从产品数据在产品数据管理（PDM）系统中建立开始，至进入正式审签流程为止； b）成熟度等级应与产品研制阶段相对应。
