JB/T 10154-1999
基本信息
标准号： JB/T 10154-1999
中文名称：普通磨具 磨钢球砂轮
标准类别：机械行业标准(JB)
英文名称： Ordinary abrasive grinding steel ball grinding wheel
标准状态：现行
发布日期：1999-10-08
实施日期：2000-03-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：64482
标准分类号
标准ICS号：机械制造>>切削工具>>25.100.70磨料磨具
中标分类号：机械>>工艺装备>>J43磨料与磨具
关联标准
出版信息
页数：6 页
标准价格：12.0 元
相关单位信息
归口单位：全国磨料磨具标准化技术委员会
发布部门：全国磨料磨具标准化技术委员会
标准简介
JB/T 10154-1999 本标准规定了磨钢球砂轮的形状，尺寸，技术要求，试验方法，检验规则及标志和包装。 本标准适用于陶瓷结合剂磨钢球砂轮机。 本标准是首次发布。 JB/T 10154-1999 普通磨具 磨钢球砂轮 JB/T10154-1999 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
JB/T10154—1999

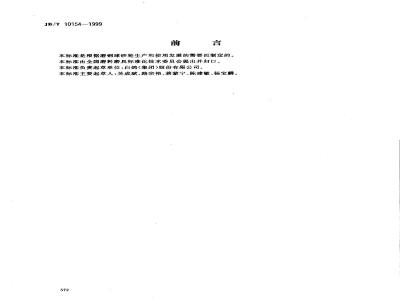

本标准是根据磨钢球砂轮生产和使用发展的需要而制定的。本标准由全国磨料磨具标准化技术委员会提出并归口。本标准负责起草单位：白鸽（集团）股份有限公司。本标准主要起草人：吴成斌、路宗艳、蒋蒙宁、陈建敏、杨宝麟。572
1范围
中华人民共和国机械行业标准
普通磨具磨钢球砂轮
Bonded abrasive products--Grinding wheel for steel ballsJB/T10154—1999
本标准规定了磨钢球砂轮的形状、尺寸、技术要求、试验方法、检验规则、标志和包装。本标准适用于陶瓷结合剂磨钢球砂轮（以下简称砂轮）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2490—1984喷砂硬度机检验磨具硬度的方法GB/T2495—1996普通磨具包装
GB/T2828-1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）JB/T7992.1995
3形状及尺寸
磨具的检查方法
3.1砂轮形状见图1代号为1。
3.2砂轮基本尺寸见表1。
国家机械工业局1999-10-08批准2000-03-01实施
技术要求
砂轮基本尺寸的极限偏差见表2。表2
尺寸规格
(DXTXH)
800X100 X 290
820×110×305
800×100×360
800X100X450
720X80X290
4.2砂轮的形位公差见表3。
JB/T10154--1999
表1砂轮基本尺寸Www.bzxZ.net
砂轮基本尺寸的极限偏差
极限偏差
外径D
厚度T
表3砂轮的形位公差
两端面平行度
一般要求
特殊要求
孔径H
4.3砂轮不应有夹杂、起层、裂纹等缺陷，砂轮两端面不应有最大直线尺寸超过3mm的空洞，砂轮无发泡层。外径720mm砂轮及特殊要求砂轮两端面应光滑。4.4砂轮应进行喷砂硬度检验，硬度均匀性应不大于0.2mm。5试验方法
5.1砂轮外观缺陷、尺寸偏差、形位公差的检测按JB/T7992的规定。5.2砂轮硬度的检测按GB/T2490的规定，采用28cm2砂室，空气压力为0.15MPa。6检验规则
6.1砂轮的检验应按第4章和第5章的规定进行。6.2抽样应按GB/T2828的规定进行。6.2.1不合格分类按表4的规定。574
尺寸偏差
外观缺陷
形位公差
JB/T10154—1999
表4不合格分类
BI类不合格
6.2.2检查批应由种规格的单位产品组成。6.2.3抽样方案采用一次抽样方案。分
B类不合格
6.2.4BI类不合格的检验采用一般检查水平1,B1类不合格的检验采用特殊检查水平S-2。6.2.5B1类和BI类不合格的合格质量水平AQL值均为6.5。AQL值均为每百单位产品的不合格品数。
7标志和包装
7.1产品应有以下标志：
a）产品名称、产品标准号、注册商标；b）生产厂厂名和厂址；
c）产品规格、一般要求或特殊要求。7.2产品应有合格证。
7.3产品包装应按GB/T2495的规定。575
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
