JB/T 10224-2001
基本信息
标准号： JB/T 10224-2001
中文名称：粘盒机
标准类别：机械行业标准(JB)
英文名称： Folder Gluing Machine
标准状态：现行
发布日期：2001-04-03
实施日期：2001-10-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
标准ICS号：成像技术>>印制技术>>37.100.10印刷、复制设备
中标分类号：机械>>通用机械与设备>>J87印刷机械
关联标准
出版信息
出版社：机械工业出版社
页数：8 页
标准价格：10.0 元
出版日期：2004-04-22
相关单位信息
归口单位：全国印刷机械标准化技术委员会
发布部门：全国印刷机械标准化技术委员会
标准简介
JB/T 10224-2001 本标准规定了粘盒机(自动折叠粘盒机)的主要结构，命名，基本参数，技术要求，试验方法，检验规则和标志、包装、运输、贮存。 本标准适用于单张纸纸板或E型瓦楞纸板的粘盒机。 本标准于2001年4月首次发布。 JB/T 10224-2001 粘盒机 JB/T10224-2001 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

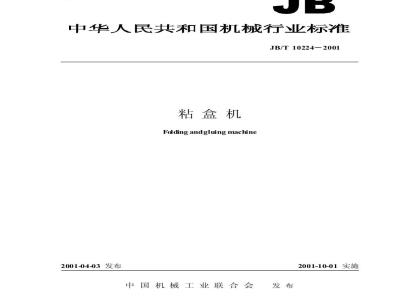

ICS37.100.10
中华人民共和国机械行业标准
JB/T10224-2001
粘盒机
Foldingandgluingmachine
2001-04-03发布
中国机械工业联合会
2001-10-01实施
JB/T10224—2001
本标准首次制订。
本标准由全国印刷机械标准化技术委员会提出并归口。本标准起草单位：上海亚华印刷机械有限公司、哈尔滨印刷包装机械有限责任公司。本标准主要起草人：朱丽华、赵旭。1
1范围
中华人民共和国机械行业标准
粘盒机
Folding and gluingmadhine
JB/T10224—2001
本标准规定了粘盒机（自动折叠粘盒机）的主要结构、命名、基本参数、技术要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于单张纸纸板或E型瓦楞纸板的粘盒机。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB 191—1990
GB/T 4879—1985
GB/T 5226.1—1996
GB/T 6388—1986
GB/T 9969.1—1998
GB/T13306—1991
GB/T13384—1992
GB/T14436—1993
JB/T 8116—1998
包装储运图示标志
防锈包装
工业机械电气设备第一部分：通用技术条件运输包装收发货标志
工业产品使用说明书
机电产品包装通用技术条件
工业产品保证文件：总则
平压模切机
3主要结构、命名、基本参数
3.1主要结构
产品主要由自动输纸、涂胶、折叠、压实、传动及电气系统等组成。3.2命名
3.2.1产品名称
粘盒机Foldingandgluingmachine将模切压痕后的直线形盒坏料进行折叠、粘合成纸盒的机器。3.2.2产品型号
粘盒机的产品型号由主型号、辅助型号和设计顺序号三部分组成。主型号用“粘盒”二字汉语拼音字头大写字母“ZH”表示：辅助型号用输入纸板的最大宽度值（单位为mm）表示：设计顺序号：第次设计的产品无顺序号，改进设计，依次用A、B、C、D表示。型号表示方法如下：中国机械工业联合会2001-04-03批准2001-10-01实施
基本参数
基本参数见表1。
输入最大纸板宽度
>710-1020
>510-710
250-510
4技术要求
JB/T10224—2001
设计顺序号
辅助型号
主型号
最高速度
≥200
≥150
粘盒机应符合本标准的规定，并按经规定程序批准的图样和技术文件制造4.1
粘盒机应在机器规定的调速范围内平稳调速。4.3传动系统运转平稳，工作正常、无异常噪声。4.4操作机构灵敏可靠，执行机构协调准确，无卡阻或自发性移动。5润滑系统油路畅通，各润滑点供油充分，无渗漏现象。4.5
4.6粘盒机在人工上料后应能完成自动输入、涂胶、折叠、压实等粘盒的全过程，且传递纸板平稳、间距均勾，收集层次有序。
4.7粘盒机应保证接缝的粘合剂涂布均勾充分、贴合牢固，成品盒表面洁净，不应有多余的粘合剂溢出接缝。
粘盒成形正确，纸板折痕应与模压痕线一致，成品盒的相对偏移量见表2（不包括瓦楞纸板盒）。4.8
输入最大纸板宽度
>710-1020
>510-710
250-510
成品盒各计数段的数量应符合相应的标称计数值。4.10轴承工作温升不得高于35℃。4.11粘盒机噪声不大于85dB(A)。4.12安全要求
4.12.1安全防护装置应齐全可靠。4.12.2电气质量
电气系统布线整齐，排列有序，接头牢固。4.12.21
成品盒的相对偏移量
≤150
≤050
JB/T10224—2001
4.12.22电气设备和机械的所有裸露导体件都应连接到保护接地电路上。4.12.23在动力电路导线和保护接地电路间施加500Vd·c时测得的绝缘电阻不应小于1MQ。4.12.24电气设备的所有电路导线和保护接地电路之间应经受至少1s的耐压试验，工作在或低于PELV电压的电路除外。
4.13外观质量Www.bzxZ.net
4.13.1外露加工表面不得有磕碰、划伤、锈蚀等缺陷。4.13.2外露镀件镀层应细致、均匀，无剥落、起泡、局部无镀层等缺陷。4.13.3外露氧化件氧化膜应均匀致密、色泽一致，不得有未氧化的斑点等缺陷。4.13.4外露非加工表面不应有气孔、凸瘤、凹陷等有损美观的缺陷。4.13.5涂漆件涂层应光滑、平整，颜色、光泽要均匀一致，若采用美术漆，其花纹要均匀一致、漆膜丰满，无明显突出颗粒、粘附物，漆膜不允许有流挂、起泡等缺陷4.13.6气路及油路管道应排列有序。5试验方法
5.1空运转试验
5.1.1每台粘盒机必须进行不少于2h的空运转试验。按机器规定的最高速度的80%连续运转90min再按机器规定的最高速度连续运转不少于20min。目测机器运转情况应符合4.3~4.5的规定5.1.2每台粘盒机，应在规定调速范围内由最低到最高运行速度的变速运行不少于五次。目视检查机器运转情况应符合4.2的规定。
5.1.3安全检查
安全防护装置应符合4.12.1的规定。5.1.4空运转试验后，用数显或表面温度计等温度测量仪测量轴承工作温度并计算其温升，应符合4.10的规定。
5.2电气质量检查
5.2.1目视电气系统质量应符合4.12.2.1的规定。5.2.2按GB/T5226.1一1996中20.2的试验方法，检查保护接地电路的连续性，应符合4.12.2.2的规定。
5.2.3按GB/T5226.1一1996中20.3的试验方法，测得的绝缘电阻应符合4.12.2.3的规定，5.2.4按GB/T5226.1—1996中20.4的试验方法，其耐压强度应符合4.12.2.4的规定。5.3噪声试验
在机器规定的最高速度下空运转，用普通声级计测量机器噪声，测点距地面1m，水平位置在四角处设四个测点，同时在测量点轨迹线上按2m左右设测点（图1所示为机器长度不大于8m），另一测点为巡回测量最大噪声点（图中为第9点），粘盒机噪声值为九点的算术平均值，应符合4.11的规定。5.4走纸、粘盒试验
试验用纸：250g/m~350g/m2符合粘盒工艺（其模切精度应符合JB/T8116的有关规定）的纸板。5.4.1走纸试验
每台粘盒机须进行走纸试验，走纸试验中不涂胶。按机器规定的80%最高速度下连续输送机器规3
JB/T10224—2001
定的最大宽度和最小宽度的纸板各100张，其结果应符合4.6的有关规定。英准体轮线
5.4.2粘盒试验
浏量点轨连最
用宽度大于或等于机器规定最大宽度75%的纸板，模切成般边贴盒坏料，按机器规定的最高速度80%粘盒，连续取样100个。
5.4.2.1将充分干燥后的纸盒，任意取样10个，用手撕开接缝见纤维，其结果应符合4.7的规定。5.4.2.2任意取样10个，用游标卡尺分别测量试样A、B两处的尺寸，A和B分别为纸板粘盒和折叠后的两端距离（见图2），按式（1）、式（2）分别计算粘盒的相对偏移量，其值应符合48的规定。A=Amx-Ain
AB=Bmux-B.
哲叠、剂盒战形
5.5成品盒计数段检查
纸板输人
粘盒试验时，设定标称计数值（10~30），任意检查三段成品盒的数量，应符合4.9的规定。5.6外观质量检验
目视检查产品外观质量，应符合4.13的规定。6检验规则
6.1出厂检验
6.1.1每台产品出厂前须经质量检验部门按5.1、5.2.1、5.2.2、5.2.3、5.4.1、5.4.2、5.5、5.6的规定进行检验，若有一项不合格，该产品为不合格品。6.1.2每批产品中抽样10%（不少于一台）按5.3的规定进行检验，若不合格，应再抽两台对该项进行检验，若仍不合格应逐台对该项进行检验。4
JB/T10224—2001
6.1.3每台粘盒机须经制造单位质量检验部门检验合格后方可提供给用户。6.2型式试验
6.2.1有下列情况之一时，应做型式试验：a）新产品或老产品转厂生产的试制定型鉴定：b）正式生产后，如结构、材料、工艺、设计有较大变更，可能影响产品性能时；产品停产三年以上恢复生产时。6.2.2型式试验应按本标准所有项目检验，其中5.2.4的耐压试验可由制造单位提供耐压试验报告。7标志、包装、运输、贮存
7.1标志
7.1.1每台产品应在明显部位固定标牌，标牌的尺寸按GB/T13306的规定，标牌内容应包括：a)制造厂名称：
b）产品型号、名称；
c）产品的主要技术规格；
d）制造日期及出厂编号。
7.1.2包装储运图示标志应根据产品特点，按照GB191的有关规定正确选用且符合GB/T13384的规定。
7.1.3产品分多箱包装时，箱号应采用分数表示，分子为箱号，分母为总箱数7.1.4运输包装的收发货标志按GB/T6388的有关规定。7.2包装
7.2.1产品装箱前，应擦拭干净，外露加工表面的防锈包装一般应符合GB/T4879中防锈包装分级的D级，出口包装选用C级。
7.2.2产品包装箱的制造与装箱要求，应符合GB/T13384的规定。7.2.3随机文件
每台产品出厂时应附有下列文件：a)产品合格证
产品合格证的编写应符合GB/T14436的规定；b）使用说明书
产品使用说明书的内容应符合GB/T9969.1的规定：c）装箱单（包括总装箱单和分装箱单）产品分多箱包装时，随机文件应放在1号箱内。分类装箱单应放在相应的包装箱内。7.3运输
产品在运输起吊时，要按包装箱外壁箱面的标记稳起轻放、防止碰撞。7.4贮存
产品应存于干燥通风的地方，避免受潮，在室外贮存时，包装箱应有防雨措施，若存放期超过两年，出厂前应开箱检查，若发现产品包装已不符合有关规定时，应重新进行包装。5
机械行业标准
粘盒机
JB/T10224—2001
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号：邮编100044）*
开本880×1230
1/16印张1/2
字数12000
2001年5月第一版
2001年5月第一次印刷
印数1-500
定价1000元
2001-004
机械工业标准服务网：htp/AvwwJB.ac.cn10
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
