JB/T 10334-2002

基本信息

标准号: JB/T 10334-2002

中文名称:激光打印机测试版(A4)

标准类别:机械行业标准(JB)

英文名称: Laser Printer Test Plate (A4)

标准状态:现行

发布日期:2002-07-16

实施日期:2002-12-01

出版语种:简体中文

下载格式:.rar.pdf

下载大小:KB

标准分类号

标准ICS号:信息技术、办公机械设备>>35.060信息技术用语言

中标分类号:仪器、仪表>>电影、照相、缩微、复印设备>>N47缩微复印机械

关联标准

替代情况:被GB/T 22372-2008代替

出版信息

出版社:机械工业出版社

页数:13 页

标准价格:16.0 元

相关单位信息

归口单位:全国复印机械标委会

发布部门:国家经济贸易委员会

标准简介

本标准规定了激光打印机测试版(A4)的技术要求、使用方法和打印输出图像质量评价方法。 JB/T 10334-2002 激光打印机测试版(A4) JB/T10334-2002 标准下载解压密码:www.bzxz.net

标准图片预览






标准内容

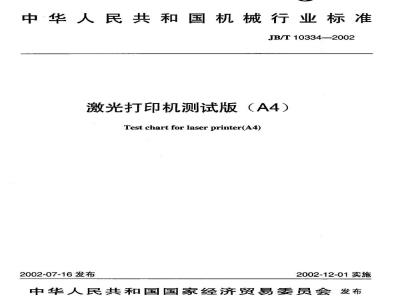

ICS35.060
中华人民共和国机械行业标准
JB/T10334—2002
激光打印机测试版(A4)
Testchartforlaserprinter(A4)2002-07-16发布
2002-12-01实施
中华人民共和国国家经济贸易委员会发布前言,
2规范性引用文件.
3技术要求.
3.1基本要求
激光打印机测试版一综合版.
激光打印机测试版-
激光打印机测试版
使用方法
全黑版
消耗量版
打印输出图像质量评价方法
图像密度
密度不均匀性
层次,
分辨力。
定影牢固度,
有效幅面
墨粉(显影剂)消耗量
运行试验、寿命试验和可靠性试验分辨率与分辨力对照表
激光打印机试版
激光打印机测试版
图3激光打印机测试版
图4激光打印机测试版
激光打印机测试版
激光打印机测试版
激光打印机测试版
综合版图样..
综合版结构图
全黑版图样.
全黑版结构图
消耗量版图样bZxz.net
消耗量版结构图,
综合版分辨力图
JB/T10334—2002
JB/T103342002
全国复印机械标准化技术委员会(CSBTSTC147)组织制定复印机械行业的国家标准和行业标准在中国的复印机械产品、配套零部件和消耗材料制造企业、科学技术研究单位、设计部门、营销部门及用户均有权参加该技术委员会,并通过该技术委员会参加相关标准的制修订工作。本标准由中国机械工业联合会提出。本标准由全国复印机械标准化技术委员会归口。本标准负责起草单位:中国惠普有限公司、联想(北京)有限公司。本标准参加起草单位:理光(深圳)工业发展有限公司、上海富士施乐复印机有限公司、天津复印技术研究所、天津市复印设备公司。本标准主要起草人:毕明珠、林海刚、钱雷、施文、刘生应、严健生、李盛立、王建华、周福起、庞艳。
1范围
激光打印机测试版(A4)
JB/T10334—2002
本标准规定了激光打印机测试版(A4)的技术要求、使用方法和打印输出图像质量评价方法。本标准适用于单色、黑自激光打印机或激光打印机黑自图像质量的测试和评价。激光打印机测试版由三部分组成:综合版、全黑版、消耗量版。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T10073静电复印品图像质量评价方法JB/T6154静电复印机显影剂消耗量测试方法3技术要求
3.1基本要求
本标准规定的测试版由《激光打印机测试》应用程序打印而成,《激光打印机测试》应用程序存储在一张光盘中。
3.2激光打印机测试版
—综合版
3.2.1图样及结构图
综合版的图样见图1,综合版的结构图见图2,综合版的有效幅面为281mm×196mm。3.2.2效果图
综合版的效果图为圆形射线图(图2中标号为11的图样)和圆形网格射线图(图2中标号为12的图样),直径均为30mm。
3.2.3灰度级(层次)
综合版的灰度级为16级,按水平方向自左至右排列(图2中标号为7的图样)。3.2.4实心圆
综合版实心圆直径为6mm(图2中标号为6的图样),共六处。3.2.5分辨力图
综合版分辨力图为左、中、右三处(图2中标号为4的图样),每处由6行6列共36组不同空间频率的、长度为4mm的黑白线条组成(见图7)。在打印机设置为300dpi、600dpi及1200dpi情况下,第3行和第4行图样的分辨率与分辨力对照见表1。表1分辨率与分辨力对照表
分辨率
1200dpi
600dpi
300dpi
第1列
24线对/mm
12线对/mm
6线对/mm
第2列
12线对/mm
6线对/mm
3线对/mm
分辨力
第3列
8线对/mm
4线对/mm
2线对/mm
注:表中列数对应于分辨力图的线组从左至右的顺序。第4列
6线对/mm
3线对/mm
1.5线对/mm
第5列
5线对/mm
2.5线对/mm
1.2线对/mm
第6列
4线对/mm
2线对/mm
1线对/mm
JB/T10334—2002
激光打印机综合测试版(A4)
宋宋宋宋宋宋宋宋
楷楷楷楷楷楷楷楷楷楷楷楷
黑黑黑黑黑黑黑黑黑黑黑黑黑黑黑黑仿仿仿仿仿仿仿仿仿仿仿仿仿仿仿仿宋宋宋宋宋宋宋宋宋未宋宋宋宋宋宋宋宋宋宋宋宋宋宋格格指格管指指搭指播指督管蓄指管管播指指配插督管措指批指指指行MACHINE:HPLaserJet 6L
DATE:01-7-16
GROUP:No.3
T:25℃RH:55%
PIXEL:600
CSBTS/TC147
全国复印机械标准化技术委员会版权所有
仿制必究
图1激光打印机测试版综合版图样横向均匀线条:3-
一刊头字:2—
JB/T10334—2002
—纵向均匀线条:4分辨力图:5—齿形分辨力图:6实心圆:7—灰度级:8记录区:9图像区:10—刊尾字:11——圆形射线效果图:12-—圆形网格射线效果图:13——文字区:14——反白文字区图2激光打印机测试版一综合版结构图JB/T10334--2002
3.2.6齿形分辨力图
综合版齿形分辨辩力图(图2中标号为5的图样)在综合版中的左、中、右三处,由五组相互垂直的线条组成,3.2.7均匀线条图
综合版均匀线条图在综合版的上方(图2中标号为2的图样)和左侧(图2中标号为3的图样),由长度为6mm,空间频率为3线对/mm的线条组成。3.2.8图像区
综合版图像区(图2中标号为9的图样)为一幅68mm×80mm的图片。3.2.9文字区
综合版文字区(图2中标号为13的图样)由一组不同大小和字体的汉字组成。3.2.10背景
综合版幅面内除测试图案以外均为空白区。3.2.11刊头
综合版刊头(图2中标号为1的图样)为25磅宋体字。3.2.12记录区
综合版记录区(图2中标号为8的图样)为13磅宋体字。3.2.13刊尾
综合版刊尾(图2中标号为10的图样)为14磅黑体字。3.2.14反白文字区
综合版反白文字区(图2中标号为14的图样)为24磅反白黑体字。3.3激光打印机测试版—
全黑版
3.3.1图样及结构图
全黑版的图样见图3,全黑版的结构图见图4,全黑版的最大幅面为297mm×210mm。3.3.2刊头
全黑版刊头(图4中标号为1的图样)为25磅反白朱体字。3.3.3记录区
全黑版记录区(图4中标号为2的图样)为13磅宋体字。3.3.4反白文字区
全黑版反白文字区(图4中标号为3的图样)为24磅反白黑体字。3.3.5刊尾
全黑版刊尾(图4中标号为4的图样)为14磅反白黑体字。3.4激光打印机测试版消耗量版
3.4.1图样及结构图
消耗量版的图样见图5,消耗量版的结构图见图6,消耗量版的有效幅面为281mm×196mm。3.4.2图像覆盖率
消耗量版的图像覆盖率为5%。
3.4.3刊头
消耗量版刊头(图6中标号为1的图样)为25磅宋体字。3.4.4E字区
消耗量版E字区(图6中标号为2的图样)为10磅宋体字。3.4.5记录区
消耗量版记录区(图6中标号为3的图样)为13磅宋体字。3.4.6文字区
消耗量版文字区(图6中标号为4的图样)为24磅黑体字。3.4.7刊尾
消耗量版刊尾(图6中标号为5的图样)为14磅黑体字。4
一全黑版
激光打印机测试版一
JB/10334-—2002
机器型号:HPLaserJetol
测试口期:01-9-14,批号:第2批温度:18下相对湿度:55%分矫率:kdp
CSBTS/TC 147
全国复印机械标准化技术委员会版权所有
仿制必究
图3激光打印机测试版
全黑版图样
JB/T10334—2002
JB/T10334—2002
刊头字:2—记录区:3——反白文字区:4—刊尾字图4激光打印机测试版—全黑版结构图EEEEEEEEE
EEEEEEEEE
EEEEEEEEE
激光打印机测试版
消耗量版
JB/T103342002
EEEEEEEEE
EEEEEEEEE
EEEEEEEEE
EEEEEEEEE
EEEEEEEEE
JB/T10334—2002
EEEEEEEEE
EEEEEEEEE
EEEEEEEEE
EEEEEE EEEEEEE EE EEEE EE EEEEEEEE EEE EEEE EEEEEEEEEEEEEEE EEEEEE EEEEEE EEEEEEE EE EEEE EE EEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEE
EEEE EEE EEEEEE EEEEEEE EE EEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEE
EEEEEE EEEEEEEEEEEEEEEEE EEEEEEEEE EE EEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEE EEE E EEEEEEEEEEEEE EEEEEE
EEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEE EEEEEEEEEEEEEEEEEEEEE
EEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEE EEE EEE EEE EEEEEEE EEE E EEEEEEEEEEEEEEEEEEEEEEEEEEE EEEEEEEEEEEEE EEEEE EEEEEEEEEEEEEEEEEEEEEEEEEBEEEEEE EEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEE EEBEEE EEEEEEEEE EEEEEE EEE EE EEEEEEEEEEEEE EEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEE EEEE EEE EEEEEE
EEEEEEEEEEEEEEEE
EEE EEEEE E EE EEEEEEEEEEEEEEE EEE EEEEEEEEEEEEEE
EEEE EEE EEEEE
机器型号:HPLaserJet6L
测试日期:01-8-16批号:第3批温度:22℃_相对湿度:55%_分辨率:600dpiCSBTS/TC147
全国复印机械标准化技术委员会版权所有仿制必究
图5激光打印机测试版—消耗量版图样JB/T10334-2002
1刊头字:2—E字区:3—记录区:4文字区:5——刊尾字。图6激光打印机测试版—消耗量版结构图5
4使用方法
图7激光打印机测试版——综合版分辨力图使用方法见光盘中使用说明。
5打印输出图像质量评价方法
5.1图像密度
测量综合版上中间二个实心圆的密度,评价方法参见GB/T10073一1996的6.2。5.2底灰
JB/T10334—2002
测量综合版的左上、右上、中间、左下、右下5个空白处的密度,评价方法参见GB/T10073的6.3。5.3密度不均匀性
测量综合版上六个实心圆的密度,按GB/T10073一—1996中的6.4规定进行计算。5.4层次
目视检查综合版上16级灰度级中最多连续级数,评价方法参见GB/T10073一1996的6.6。当目视检查无法分辨时,用反射密度计测量,两级之间的密度差不小于0.04。5.5分辨力
用10×放大镜检查综合版上三处分辨力图中第3行和第4行的分辨线对数,评价方法参见GB/T100731996的6.7。
5.6定影牢固度
测量综合版上中间两个实心圆中任意-个实心圆的牢固度,测试和评价方法参见GB/T10073一1996的6.13。
5.7有效幅面
用0.5mm刻度的钢板尺测量打印输出的全黑图像的有效面积,评价方法参见GB/T10073—1996的6.20。
5.8墨粉(显影剂)消耗量
按JB/T6154的方法测量墨粉的消耗量。5.9运行试验、寿命试验和可靠性试验在上述试验中,抽样检查使用综合版和全黑版,运行过程中使用消耗量版。
