JB/T 10442.3-2004
基本信息
标准号： JB/T 10442.3-2004
中文名称：电工用菱格涂胶绝缘纸 第3部分：单项材料菱格环氧胶绝缘纸
标准类别：机械行业标准(JB)
标准状态：现行
发布日期：2004-02-10
实施日期：2004-06-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
标准ICS号：电气工程>>绝缘材料>>29.035.99其他绝缘材料
中标分类号：电工>>电工材料和通用零件>>K15电工绝缘材料及其制品
关联标准
出版信息
出版社：机械工业出版社
书号：15111.7302
页数：7页
标准价格：12.0 元
出版日期：2004-05-30
相关单位信息
起草人：李秉松、阎雪梅、陈宽、杨和平、雷强、肖福明
起草单位：桂林电器科学研究所 乐山欧达绝缘材料有限公司等
归口单位：全国绝缘材料标委会
提出单位：中国机械工业联合会
发布部门：中华人民共和国国家发展和改革委员会
标准简介
本部分规定了电工用菱格涂胶绝缘纸的产品代号、性能要求、检验规则、试验方法、包装、标志、运输和贮存。本部分适用于电工用菱格涂胶绝缘纸。 JB/T 10442.3-2004 电工用菱格涂胶绝缘纸 第3部分：单项材料菱格环氧胶绝缘纸 JB/T10442.3-2004 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

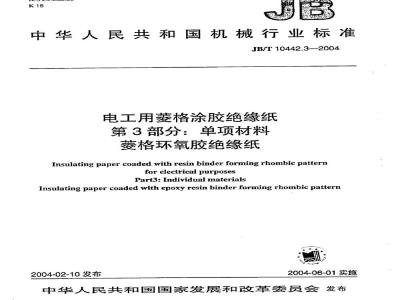

ICS29.035.99
中华人民共和国机械行业标准
JB/T10442.3--2004
电工用菱格涂胶绝缘纸
第3部分：单项材料
菱格环氧胶绝缘纸
Insulating paper coaded with resin binder forming rhombic patternforelectricalpurposes
Part3：Individualmaterials
Insulating paper coaded with epoxy resin binder forming rhombic pattern2004-02-10发布
2004-06-01实施
中华人民共和国国家发展和改革委员会发布前言
2规范性引用文件，
3产品代号、规格.
3.1代号
3.2规格，
4要求
性能要求
5产品固化条件
产品批量，取样规则及出厂试验项目6
试验方法
7.1外观..
7.2尺寸，
7.3性能要求
8包装、标志、贮存和运输
忙存期，
表1性能要求
JB/r10442.3—2004
JB/T10442.3—2004
JB/10442《电工用菱格涂胶绝缘纸》分为三个部分：一第1部分：定义和一般要求：
一第2部分：试验方法：
-第3部分：单项材料菱格环氧胶绝缘纸。本部分为JB厅10442的第3部分。本部分为首次制定。
本部分由中国机械工业联合会提出。本部分由全国绝缘材料标准化技术委员会归口。本部分起草单位：桂林电器科学研究所、南通鸿安三木绝缘材料有限公司、乐山欧达绝缘材料有限公司、沈阳变压器有限责任公司。本部分主要起草人：李秉松、间雪梅、陈宽、杨和平、雷强、肖福明。1范围
电工用菱格涂胶绝缘纸
第3部分：单项材料
菱格环氧胶绝缘纸
JB/T10442.3--2004
JB/T10442的本部分规定了电工用菱格环氧胶绝缘纸的产品代号、性能要求、检验规则、试验方法、包装、标志、运输和贮存。
本部分用于菱格环氧胶绝缘纸。该产品是将改性环氧树脂呈菱格状涂敷在绝缘纸上，经固化成B阶段而成。它可用于变压器和互感器等匝间和层间绝缘。2规范性引用文件
下列文件中的条款通过JB/T10442的本部分的引用而成为本部分的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本部分。
JB/T10442.1电工用菱格涂胶绝缘纸第1部分：定义和一般要求JB/10442.2电工用菱格涂胶绝缘纸第2部分：试验方法3产品代号、规格
3.1代号
72EP9.4/6.5·αd-××α可为45°，20°或其他角度。3.2规格
按基材厚度划分。推荐下列规格：0.08mm，0.13mm，0.18mm，0.20mm，0.25mm。4要求
4.1外观
应符合JB/10442.1要求。
4.2尺寸
幅宽：推荐使用600mm±10mm：800mm±15mm：1000mm±20mm。长度：卷简直径为300mm至360mm或按供需双方合同规定。每卷不得多于四段，每段长度应不小于5m，段头处应有明显标记。
卷筒内芯直径：76mm土2mm。
4.3性能要求
应符合表1规定。
JB/T10442.3—2004
基材厚度及公整
基材紧度
单面胶粘剂厚度
水抽出物电导率
水抽出物pH值
吸油性
100℃±2
对变压器油的污染
伸长率
5产品固化条件
空气中
N/10mm宽
裹1性能要求
0.080±0.005
≥450
≥500
0.130±0.007
0.180±0.0100.200±0.010
≥650下载标准就来标准下载网
≥400
无污染（tan8<0.001）
≥900
≥1000
≥160
≥1350
≥1500
≥180
≥1500
≥1700
0.250±0.0t0
≥230
≥100
≥2000
≥2300
首先在90℃土5℃固化3h后，再在125℃土5℃固化6h，或按供带双方规定的固化条件进行固化。6产品批量，取样规则及出厂试验项目产品以连续生产2t为一批，每批在随机抽取的三卷中各取全幅宽长若干米组成样品，在一个样品上截取试样，另两个样品备用。每批都应进行出厂试验，项目为外观、段数及表1中的1、3、11、12、13、14（空气中）等项
7试验方法
7.1外观
按JB/T10442.2规定进行。
7.2尺寸
卷简外径，卷心内径，每段长度用钢直尺测量。性能要求
按JB/10442.2规定进行，见表1。2
包装、标志、贮存和运输
应符合JB/T10442.1要求
购存期
产品在室温忙存条件下，其贮存期为12个月。JB/T10442.3—2004
人民共
机械行业标准
电工用菱格涂胶绝缘纸
第3部分：单项材料菱格环氧胶绝缘纸JB/T10442.3-2004
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
开本890mm×1240mm1/16?0.5印张·11千字2004年6月第1版第1次印刷
书号：15111·7302
网址：http://cmpbook.com编辑部电话：
（010）88379779
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
