JB/T 5658-1991
基本信息
标准号： JB/T 5658-1991
中文名称：电气用压敏粘带 聚酯薄膜热固性胶粘带
标准类别：机械行业标准(JB)
英文名称： Electrical pressure-sensitive adhesive tape Polyester film thermosetting adhesive tape
标准状态：现行
发布日期：1992-06-16
实施日期：1992-12-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
中标分类号：电工>>电工材料和通用零件>>K15电工绝缘材料及其制品
关联标准
采标情况：neq IEC 60454-3-2:1981
出版信息
出版社：机械工业出版社
页数：5页
标准价格：8.0 元
出版日期：1992-11-01
相关单位信息
起草人：黄伟、曾启国
起草单位：桂林电器科学研究所、嘉兴绝缘材料厂等单位负责
归口单位：机械电子工业部桂林电器科学研究所
提出单位：全国绝缘材料标准化技术委员会
发布部门：中华人民共和国机械电子工业部
标准简介
本标准规定了电气用途热固性胶粘剂的聚酰亚胺薄膜压敏粘带的技术要求、试验方法、检验规则及标志、包装、运输和贮存规定。本标准适用于聚酯薄膜单面涂热固性胶粘剂的粘带。 JB/T 5658-1991 电气用压敏粘带 聚酯薄膜热固性胶粘带 JB/T5658-1991 标准下载解压密码：www.bzxz.net

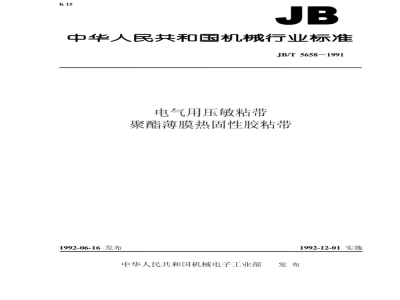

标准图片预览
标准内容
中华人民共和国机械行业标准
JB/T5658-1991
电气用压敏粘带
聚酯薄膜热固性胶粘带
1992-06-16发布
中华人民共和国机械电子工业部1992-12-01实施
中华人民共和国机械行业标准
电气用压敏粘带
聚酯薄膜热固性胶粘带
JB/T 5658-1991
本标准参照采用国际电工委员会（IEC）出版物454-3-2（第一版1981）电气用压敏粘带规范第三部分：单项材料规范第二篇：《对涂热固性胶粘剂的案酯(PETP）薄膜粘栉的要求》。1主题内容与适用范围
本标准规定了电气用涂热固性胶粘剂的案酯薄膜压敏粘带（以下简称粘带）的技术要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于由聚酯薄膜单面涂热固性胶粘剂的粘带。2引用标准
JB/T5969电气用压敏粘带
一般要求
JB/T5970电气用压敏粘带试验方法3产品型号及代号
本产品的型号为：6230
本产品的代号为：F-PETP/130/Ts。4技术要求
4.1外观
外观应符合JB/T5969第4章的规定4.2尺寸
4.2.1宽度及偏差
宽度及偏差应符合JB/T5969第5.2条的规定，4.2.2长度
长度应符合JB/T5969第5.3条的规定。4.2.3厚度及偏差
优先选用的标称厚度为0.02~0.1mm。厚度偏差为土15%或土0.01mm，选两者中绝对值较大的作为允许偏差。
粘带的性能
粘带的性能应符合表1规定，
试验方法
在无特别规定试验条件时，试样应按JB/T5970第3章要求进行预处理和试验。5.1外观
外观用眼靖观察。
5.2尺寸
机械电子工业部1992-06-16批准1
1992-12-01实施
指标名称
电解腐烤\
电阻法
长期耐热性(温度指数）
避起性
热处理后粘结性
拉伸强度
断裂伸长率
对钢板的粘着力
厚度≤0.02mm
厚度>0.02mm
对底材粘着力
浸液体后对鹿材的粘结性
电气强度
常态时
受潮后
JB/T 5658-1991
N/10mm
N/10mm
N/10mm
N/10mm
注：1)对符合本项要求的材料，根据需要可增加导线拉伸强度法或目测法的指标值，宽度
宽度用分度值为0.5mm的钢尺测量，长度
长度用计米器或准确到1cm的钢尺测量。5.2.3厚度
厚度按JB/T5970第4章方法测量。5.3
电解腐蚀
≥130
三个试样全通过
每毫来厚度≥600
试样在23±2C和相对湿度为91%～95%的条件下处理24h后按JB/T5970第5章方法测试。长期耐热性
按JB/T5970第8章方法确定材料的温度指数。老化温度推荐为：150℃、160℃和180℃。采用的失效标准一电气强度：35MV/m，以原始厚度计算。5.5
翘起性
按JB/T5970第17章方法测试。
试样热处理的温度和时间由制造厂提供。5.6热处理后粘结性
按JB/T5970第9.2条方法测试，
试样热处理的温度和时间由制造厂提供，5.7
拉仲强度和断裂伸长率
按JB/T5970第10章方法测试。
对钢板的粘著力和对底材的粘若力按JB/T5970第11章方法测试，
浸液体后对底材的粘结性
没试样的液体为正已烷75%，甲苯25%的混合液，按JB/T5970第12章方法测试。电气强度
按JB/T5970第13章方法测试。
检验规则
JB/T5658-1991
6.1出厂检验项目推荐为本标准第4.1.4.2和4.3表1中第7、8、10项。6.2在组成成份和制造工艺没有改变的情况下，所确定的产品温度指数一直有效，标志、包装、运输和购存
应符合JB/T5969关于标志、包装、运输和存的规定。贮存的温度和相对湿度的极限值，是指由于气候变化而引起的最大值，面不是允许连续贮存的最高条件。附加说明：wwW.bzxz.Net
本标准由全国绝缘材料标准化技术委员会提出。本标准由机械电子工业部桂林电器科学研究所归口，本标准由佳林电器科学研究所、嘉兴绝缘材料厂等单位负责起草，本标难主要起草人黄伟、曾启国。3
中华人民共和国
机械行业标准
电气用压敏粘带
聚酯薄膜热固性胶粘带
JB/T 5658-1991
机械科学研究院出版发行
机械科学研究院印剧
（北京首体南路2号
郎编100044）
开本880×12301/16印张X/X字数XXX,XXX19XX年XX月第X版19XX年XX月第X印刷印数1-XXX
定价XXX.XX元
编号XX-XXX
机械工业标准服务网：http://www.JB.ac.cn1661_859 /
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
