JB/T 51032-1999
基本信息
标准号： JB/T 51032-1999
中文名称：轻小型单级离心泵 产品质量分等
标准类别：机械行业标准(JB)
英文名称： Light and small single-stage centrifugal pump product quality classification
标准状态：已作废
发布日期：1999-12-30
实施日期：2000-06-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
中标分类号：农业、林业>>农、林机械与设备>>B91农机具
关联标准
替代情况：JB/T 51032-1993
出版信息
页数：8页
标准价格：14.0 元
相关单位信息
标准简介
JB/T 51032-1999 轻小型单级离心泵 产品质量分等 JB/T51032-1999 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

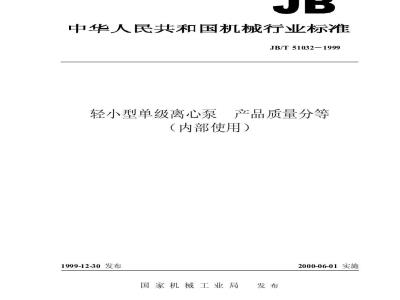

中华人民共和国机械行业标准
JB/T51032-1999
轻小型单级离心泵产品质量分等（内部使用）
1999-12-30发布
国家机械工业局
2000-06-01实施
JB/T51032—1999
本标准是对JB/T5103293《轻小型单级离心泵产品质量分等》的修订。本标准与JB/T51032—93相比，主要技术内容改变如下：—删去了“清洁度”的有关内容；一补充了“安全要求”的内容
一调整了不合格项目的划分类别本标准自实施之日起代替JB/T51032—93，本标准由全国农业机械标准化技术委员会提出并归口。本标准负责起草单位：中国农业机械化科学研究院、湖南省农业机械研究所、浙江省机电设计研究院。
本标准主要起草人：张咸胜、李志鹏、裴毅、张明光、邵文娥。1范围
中华人民共和国机械行业标准
轻小型单级离心泵产品质量分等（内部使用）
JB/T51032-1999
代替JB/T5103293
本标准规定了轻小型单级离心泵产品的质量指标、试验方法和检验规则。本标准适用于轻小型单级离心泵（以下简称泵）产品。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2828—1987
GB/T3216—1989
GB10395.8—1999
JB/T5673—1991
JB/T6663.1—1993
JB/T6663.2—1993
JB/T8097—1999
JB/T8098—1999
3产品的质量等级
1一般要求
逐批检查计数抽样程序及抽样表（适用于连续批的检查）离心泵、混流泵、轴流泵、旋涡泵的试验方法农林拖拉机和机械安全技术要求第8部分：排灌泵和泵机组农林拖拉机和机具涂漆通用技术条件轻小型单级离心泵型式与基本参数轻小型单级离心泵技术条件
泵的振动测量与评价方法
泵的噪声测量与评价方法
泵应按经规定程序批准的产品图样和技术文件制造，并符合有关标准的规定。3.2等级类别
按泵产品的技术水平和质量水平，分为合格品、一等品和优等品。3.3分等指标
3.3.1泵产品的性能应符合表1的规定。3.3.1.1泵扬程、流量偏差：合格品按GB/T32161989中C级规定；一等品和优等品按GB/T3216—1989中B级规定。
3.3.1.2泵的规定点效率不允许有下偏差。3.3.1.3泵的规定点汽蚀余量（NPSH）c的偏差：合格品按GB/32161989中C级规定：一等品按GB/T3216一1989中B级规定，优等品不得有上偏差。3.3.1.4泵在允许工作范围内工作时的振动：合格品应符合JB/T8097一1999中C级的规定，一等品和优等品应符合JB/T80971999中B级的规定。3.3.1.5泵在允许工作范围内工作时的噪声：合格品应符合JBT8098—1999中C级的规定，一等品和国家机械工业局1999-12-30批准2000-06-01实施
JB/T51032—1999
优等品应符合JB/T8098—1999中B级的规定。表1
应符合JB/T6663.1
的规定
3.3.2可靠性
合格品
应大于或等于
JB/T66631规定效
率值的0.95倍
效率%
一等品
应大于
JBT6663.1
规定效率值
优等品
应大于JB/T66631
规定效率值加一个百
配套功率
临界汽蚀
余量m
应符合JB/T6663.1的规定
在规定的使用条件下，泵的平均首次故障前工作时间：合格品应不少于1500h；一等品应不少于2000h，优等品应不少于3000h。3.3.3装配质量
装配应正确、完整，装配好的泵在未装填料时，转动转子应平稳、灵活，无卡滞、碰擦等现象。3.3.4外观质量
附着力
标牌应牢固地固定在泵上，内容应正确、完整，字迹清晰。泵应有明显的转向标志。泵的表面质量应符合表2的规定。表2
合格品
油漆涂层应色泽均匀，
光滑，无露底、起泡和明
显皱纹，产品外表面不得
有明显的凹凸不平
检查三处至少两处二级
3.3.5安全要求
优等品
（1）油漆涂层应色泽鲜明，平整光滑，无露底、花脸、流痕、起泡和起皱。（2）铸件表面应平整光洁，金属涂层和氧化处理层不得剥落和生锈。（3）不允许有碰、磕伤等缺陷
检查三处均应二级及以上
安全要求应符合GB10395.8的规定。3.3.6轴承温升
轴承温升应符合JB/T6663.2—1993中3.5.2的规定。3.3.7包装质量
包装及其标志应符合JB/T6663.2中有关条款的规定3.3.8主要零部件制造质量
检查三处至少两处一级以上，一处二级及以上
3.3.8.1泵体、泵盖等承压零部件应进行水（气）压试验，其质量应符合JB/T6663.2—1993中3.12的规定。
3.3.8.2泵叶轮等转动部件应作静平衡试验，其允许不平衡质量应符合JB/T6663.2—1993中3.11的规定。2
4试验方法
4.1一般要求
JB/T51032-1999
4.1.1试验用液体、试验环境和场地条件等应符合有关标准的规定。4.1.2试验用设备、装置仪器和仪表应根据相应标准的规定选用，并具有有效的检定证减报告。4.1.3产品检验测试过程中，必须保证每个检测数据的准确、可靠，如果发现异常应及时找出原因，并作必要的处理。
4.1.4试验用设备、仪表、仪器应能满足测量的要求，并在试验前进行检查、校准。4.2泵的性能试验
4.2.1泵的流量、扬程、效率和临界汽蚀余量的测量按GB/T3216的规定进行4.2.2泵的噪声的测定按JB/T8098的规定进行。4.2.3泵的振动的测定按JB/T8097的规定进行。4.3轴承温升
泵在规定转速及工作范围工况点持续运转至少30min，测定轴承温升。4.4可靠性试验
制造厂或检验部门应在试验基地或用户规定的试验条件下实测泵的平均首次故障前工作时间，试验泵数量至少3台，并形成可靠性试验报告。4.5安全要求的检查
按GB10395.8的规定进行。
4.6装配质量的检验
转动装配好的泵（未装填料时）的转子部件，观察运转是否平稳、灵活，有无卡滞、碰擦等现象。4.7外观质量的检验
4.7.1观察标牌是否牢固，内容是否正确完整，字迹是否清晰。泵是否有明显的转向标志4.7.2泵表面的外观质量采用目测和清点法。4.7.3油漆涂层附着力的检验按JB/T5673的规定进行。4.8包装质量的检验
包装及其标志采用自测清点法，观察其包装标志是否完整、清晰，随机文件、附件和工具是否齐全、正确。
4.9主要零部件制造质量的检验
4.9.1水（气）压试验：给泵承压零部件施加其工作压力1.5倍的试验压力，持续至少5min，观察压力持续过程中有无渗漏现象。
4.9.2叶轮等转动部件的静平衡试验应在平衡机或平衡设备上进行。5检验规则
5.1一般要求
泵应根据GB/T2828规定的抽样检查和判断处置原则，按本标准的规定抽样和判定。5.2检验项目见表3。
5.3不合格分类
JB/T51032—1999
被检查的项目凡不符合本标准的规定均称为不合格。按其对产品质量的影响程度，分为A、B、C三类不合格，不合格分类见表3。表3
不合格分类
A类不合格
B类不合格
C类不合格
5.4抽样规则
安全要求
规定流量、扬程
规定效率
规定临界汽蚀余量
轴承温升
平均首次故障前工作时间此内容来自标准下载网
水（气）压试验
静平衡
装配质量
标牌及转向
外观质量
油漆涂层附着力
检验项目
5.4.1抽样检查程序应按GB/T2828的规定，采用正常检查一次抽样方案，抽样方案见表3。表中S-1为特殊检查水平，AQL为合格质量水平，Ac为合格判定数，Re为不合格判定数。5.4.2采用随机抽样，抽取的样机应为工厂近六个月内生产的产品。抽样批量应不少于10台，在销售部门或用户抽样时可不受此限。5.4.3样机可在成品库中抽取，也可在销售部门或用户抽取，封样后发往指定单位进行检测试验。合格品样机可在企业零部件成品库或生产装配线上抽取零部件，在现场装配调试合格后封样，发往指定单位进行检测试验。
5.4.4抽取的样机应是相应等级的合格产品，样本大小为2台。5.4.5当抽样条件不符合要求时可拒绝抽样。5.5判定规则
JB/T51032-1999
采用逐项考核，以表4中各类不合格达到的最低等级定为产品等级表4
不合格分类
样本大小n
项目数
检查水平
样本字码
合格品
一等品
优等品
注：样本大小变化时，
Ac、Re按GB/T2828—1987中表3选定。AQL不变，
共和国
机械行业标准
轻小型单级离心泵产品质量分等（内部使用）
JB/T510B2-1999
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号邮编100044）*
开本880×12301/16印张1/2
2字数12000
2000年4月第一版
2000年4月第一次印刷
印数1-500
定价1000元
编号99-1408
机械工业标准服务网：http:/hvwwJB.ac.cn6661201 /
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
