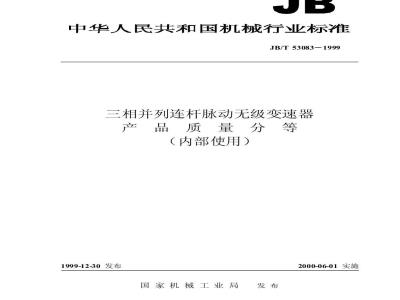

中华人民共和国机械行业标准
JB/T53083-1999
三相并列连杆脉动无级变速器
产品质量分等
（内部使用）
1999-12-30发布
国家机械工业局
2000-06-01实施
JB/T53083—1999
本标准是对JB/T5308393《三相并列连杆脉动无级变速器产品质量分等》的修订。修订时，对原标准作了编辑性修改，主要技术内容没有变化。本标准自实施之日起代替JB/T53083—93本标准由全国齿轮标准化技术委员会提出并归口。本标准负责起草单位：郑州机械研究所。本标准参加起草单位：郑州工学院、重庆无级变速器厂、宁波市无级变速器厂。本标准主要起草人：蒋民、张元国、许洪基、冯澄宙、杨乐生、周伟，本标准于1993年首次发布。
1范围
中华人民共和国机械行业标准
三相并列连杆脉动无级变速器，产品质量分等
（内部使用）
JB/T53083-1999
代替JB/T53083—93
本标准规定了三相并列连杆脉动无级变速器（以下简称变速器）质量分等的原则及一般要求、质量指标、抽样评定方法。
本标准适用于JB/T6951一1993《三相并列连杆脉动无级变速器》规定的变速器的质量评定与分等。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T28291987
周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）JB/T6951—1993
.三相并列连杆脉动无级变速器
3分等原则及一般要求
3.1分等原则
按变速器制造质量和使用性能，将其分为合格品、一等品和优等品三个质量等级。3.1.1合格品
变速器的质量指标应全面达到JB/T6951的要求，符合产品图样要求，用户评价满足使用要求。3.1.2一等品
变速器的质量指标在JB/T6951的基础上有一定的提高（包括根据需要补充的质量指标），达到国际上同类产品的较好水平，用户评价使用效果较好。3.1.3优等品
变速器的质量指标在JB/T6951的基础上有很大提高（包括根据需要补充的质量指标），达到国际上同类产品的当代先进水平，用户评价使用效果与国际先进产品相当。3.2一般要求
3.2.1变速器应按经规定程序批准的产品图样和技术文件制造。3.2.2产品图样和技术文件应齐全。3.2.3变速器主要零件的材料、硬度、工作面粗糙度、尺寸精度应达到设计图样的要求，并附有原始检验记录。
4质量指标
4.1承载能力
国家机械工业局1999-12-30批准2000-06-01实施
JB/T53083-1999
变速器的承载能力应符合JB/T6951的规定。4.2噪声
变速器噪声的测试按JB/T6951—1993中5.3.2.2的规定执行。4.2.1
4.2.2空载噪声限制值应不超过表1规定的数值。表
质量等级
合格品
优等品
噪声声功率级
变速器负载温升的测试按JB/T6951—1993中5.3.4的规定执行。4.3.1
温升限制值应不超过表2规定的数值。表2负载温升
质量等级
合格品
优等品
4.4密封性
变速器的密封性应符合JB/T6951一—1993中5.3.6的规定。4.5滑差率
4.5.1变速器的滑差率检验按JB/T69511993中5.3.3.3计算确定，滑差率应不超过表3规定的数值。4.5.2
表3滑差率
名义输出转速
质量等级
合格品
一等品
优等品
4.6效率
变速器的效率按JB/T6951—1993中5.3.3.4计算确定。U34-3
JB/T53083-1999
效率值应不低于表4规定的数值。表 4效率
名义输出转速
质量等级
合格品
优等品
4.7清洁度
变速器的清洁度检验按JB/T69511993中5.3.7的规定执行。杂质含量G应不超过表5规定的数值。表5杂质含量G
质量等级
合格品
优等品
4.8外观质量
4.8.1变速器外表面应涂耐油油漆，油漆应均匀、光滑（无漏漆、脱落、流痕和气泡）。4.8.2变速器外观应平整、光滑，不允许有锈蚀和碰伤等缺陷4.9标志、包装
变速器的标志、包装应符合JB/T6951—1993中7.1、7.2的规定。5抽样评定方法
抽样评定方法按GB/T2829的规定，不合格分类按表6的规定表6不合格分类Www.bzxZ.net
不合格类别
不合格质量水平RQL
不合格项目
承载能力
油池温升
滑差率
清洁度
密封性
不合格类别
不合格项目
主要零件质量
外观质量
标志、包装
用户评价，售后服务
JB/T53083-1999
变速器的产品质量分为合格品、一等品和优等品三个质量等级，不合格质量水平RQL=40。5.3抽样方案
5.3.1抽样方案的类型及检查水平本标准规定使用GB/T2829中的一次抽样方案，并规定使用判别水平II。5.3.2判定数组（Ac，Re）采用（1，2），样本n应符合GB/T2829的规定。5.4抽样检查的实施与评定
5.4.1样本应从工厂成品库或装配生产线上随机抽取，也可以从用户中抽取，抽取的样本应为工厂最近六个月内生产的产品。
5.4.2根据5.3.1规定的抽样方案，应对样本进行全数检查。样本的不合格数小于或等于合格判定数Ac时，评为合格；大于或等于不合格判定数Re时，评为不合格。若各类均评为合格，则最终评为合格当有一类不合格时，则最终评为不合格5.4.3评定变速器的质量等级时，根据抽样方案及评定准则，若某一类达到较高等级，而另一类达到较低等级，在最终评定等级时，应按较低等级评定。4
机械行业标准
三相并列连杆脉动无级变速器
品质量分等
（内部使用）
JB/T53083-1999
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号邮编100044）*
1/16印张1/2
2字数1Q000
开本880×1230
2000年4月第一版
印数1-500
2000年4月第一次印刷
定价1000元
99-1510
机械工业标准服务网：http/kvwwJB.ac.cn6661800
