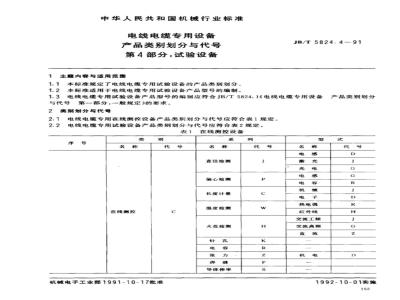

中华人民共和国机械行业标准 电线电缆专用设备 产品类别划分与代号 第4部分：试验设备 1 主题内容与适用范围 1.1 本标准规定了电线电缆专用试验设备的产品类别划分。 1.2 本标准适用于电线电缆专用试验设备产品型号的编制，依据JB/T5824.4-91标准。 1.3 电线电缆专用试验设备产品型号的编制应符合JB/T5824.1《电线电缆专用设备产品类别划分与代号 第一部分：一般规定》的要求。 2 类别划分与代号 2.1 电线电缆专用在线测控设备产品类别划分与代号应符合表1规定。 2.2 电线电缆专用试验设备产品类别划分与代号应符合表2规定。 表1 在线测控设备类别与代号 | 序号 | 类别名称 | 代号 | |------|----------------|------| | 1 | 直径检测 | J | | 2 | 偏心检测 | C | | 3 | 长度计量 | W | | 4 | 温度检测 | H | | 5 | 火花检测 | K | | 6 | 针孔检测 | R | | 7 | 电容检测 | F | | 8 | 张力检测 | S | | 9 | 焊缝检测 | G | | 10 | 导体伸率检测 | D | 产品类别划分式代号：D、G、G、R等。 实施日期：1992年10月1日。 表2 电线电缆专用试验设备类别与代号 | 序号 | 类别名称 | 代号 | |------|------------------|------| | 1 | 弯曲试验 | W | | 2 | 高温试验 | G | | 3 | 低温试验 | D | | 4 | 刮磨试验 | L | | 5 | 沥青试验 | N | | 6 | 曲挠试验 | R | | 7 | 冲压试验 | Y | | 8 | 燃烧试验 | K | 本标准由机械电子工业部上海电缆研究所提出并归口，由上海电缆研究所等单位负责起草。 主要起草人：欧学成、王玉惠。 本标准于1991年10月17日批准，实施日期为1992年10月1日。
