UDC621.395：621.397.12

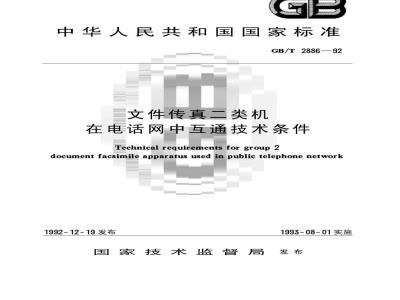

中华人民共和国国家标准
GB/T 2886—92
文件传真二类机
在电话网中互通技术条件
Technical requirements for group 2document facsimile apparatus used in public telephone network1992-12-19发布
国家技术监督局
1993-08-01实施
中华人民共和国国家标准
文件传真二类机
在电话网中互通技术条件
Technical requirements for group 2document facsimile apparatus used inpublic telephone network
GB/T2886—92
代替GB2886—82
本标准等效采用CCITT建议T.3《文件传真二类机的标准化》和建议T.30《文件传真在公用电话网上的传输规程》中适用于文件传真二类机的条款。1主题内容与适用范围
本标准规定了文件传真二类机的扫描方向、原稿尺寸、扫描参数、扫描线频、对相、报文传送、调制和解调、发送机输出电平、接收机输入电平、传输规程等技术要求。本标准是在电话自动交换网和专用电路上（频带为300～3400Hz）使用的文件传真二类机的互通技术条件，是文件传真二类机设计和操作的依据。2引用标准
GB3382话路传真类机在电话网中互通技术条件3文件传真二类机在电话网中互通技术条件3.1扫描方向
发送机、接收机的扫描点在原稿或记录面上的运动是从左向右，扫描线从上到下依次邻接，即扫描点从扫描场的左上角开始，结束于它的右下角。注：为了避免丢失信息，用户在插入文件时，应使扫描方向从宽空白边到窄空白边。3.2原稿尺寸
采用ISOA4尺寸（标称210mm×297mm）。3.3扫描参数
3.3.1合作因数(FOC)为829士8.3（相应的合作指数为264士2.64)。3.3.2扫描线全长(TLL）为215mm。3.3.3扫描线有效长度（ULL）最小为205mm，扫描线有效长度的末端位于ISOA4尺寸文件的右面纸边标称位置以内0~1mm处。
3.3.4扫描密度为3.85线/mm。
3.4扫描线频
3.4.1扫描线频为360线/min。
3.4.2在传输过程中，扫描线频偏差保持在标称值的士5×10-之内。3.5对相
在报文信息传送之前进行对相，发送机按图1所示发送信号，开始发送载波，表明损失时间（图1中国家技术监督局1992-12-19批准1993-08-01实施
GB/T 2886—92
C区间)结束。发送机损失时间结束至载波起始的调整精度应为扫描线全长的士0.5%。接收机的对相参考点对准发送机载波的起始点，其调整精度为扫描线全长的士1%，此参考点应在扫描线有效长度末端之前的209mm处（见图2)。
注：在多页传送时，需在各页间重新进行对相。证
图1线路调节信号和对相信号的结构LCS一1100士50Hz，此信号的传输是任选的A一在扫描线全长的94%～96%时间内发送0°相位的载波；B一时间长度同A，发送180°相位的载波；C一在扫描线全长剩余的4%～6%时间内无信号（电平比A、B区间至少低26dB）ULLA2JEmM
3.6报文传送
ILE 25mm
图2接收机对相参考点
3.6.1报文信息传送期间，发送机在损失时间内至少应用传送扫描线全长4%的时间来发送满幅度载波，该载波的相位应在此信号结束时转换180°。损失时间之后，传送到接收机的信息就是在扫描线有效长度范围内所包含的信息。3.6.2接收机可据3.6.1所述信号作出与报文信号无关的幅度参考，并表明报文仍在传送。3.7纸页定位
传真机应保证纸页在水平方向上定位于标称值士1.5mm范围之内，在垂直方向上的定位，应保证2
GB/T2886—92
报文上端边缘以下4mm范围内开始扫描和记录。3.8调制与解调
3.8.1采用残余边带调幅-调相方式。载频为2100士10Hz，白信号用满幅度载波表示，黑信号用无载波或比白信号幅度至少低26dB的载波表示。每经过一次黑到白的变换，白信号的载波相位应转换180
3.8.2传真传输可以包含有限的半色调，并以低于损失时间内发送的载波幅度来表示。3.8.3发送机应配置一个相对于2100Hz载频对称的残余边带滤波器。该滤波器的特性曲线应符合图3的规定。载频处的相对传输系数为0.5，其容许偏差为士0.05。在12003000Hz频率范围内，频率特性应明显地奇对称于载频。3.8.4接收机在载频偏离标称值不超过士16Hz时仍能正常工作。3.8.5接收机中可设置固定式折衷均衡器、自动均衡器或自适应均衡器。i.n
3.9发送机输出电平
图3残余边带滤波器的频率响应
率,kHz
白信号电平从一15～0dBm可调，但操作员平时不能随意进行调整。黑信号电平比白信号电平至少低26dB。
3.10接收机输入电平
输入白信号电平在0～一40dBm范围内变化时，接收机应能正常工作，无需操作员调整接收灵敏度。
3.11传输规程和传输控制信号
传输规程应符合GB3382中相关的规定。传输控制信号应符合GB3382中第四章的规定。3
A1水平方向损失
GB/T2886—92
附录A
符合本标准的二类机的确保可复制区(补充件)）
图A1使用ISOA4大小纸页的二类机的确保可复制区图A2符合本标准的二类机的水平方向损失a一发送机的对相损失（士0.5%)；6一接收机的对相损失（士1.0%)；c歪斜损失（在纸页的底部）（士10-5）d一当使用不同的TLL数值时，放大引起的损失。此数值仅适用于ULL及右面和底部空白边，因为对相过程使发送机和接收机的ULL开始处向同一位置对齐，于一不正确插纸引起的损失，容许偏差士1.5mm。一相对于A4尺寸定出ULL的容许偏差引起的损失4
损失时间
水平方向的损失
发送机
接收机
TLL:215~222mm
ULL:205~210mm
垂直方向损失
GB/T2886—92
±5×10-6
偏移值
左空白边，mm
右空白边，mm
夹纸损失
放大+FOC
其选的国务
GB/T2886—92
按收的阅
g一由输纸机构引起的夹纸损失（在文件的顶部：4.00mm）；h一因不正确插纸引起的损失，一因放大和合作因数偏差引起的损失（丢失59线）
顶部，mm
底部，mm
B1主题内容与适用范围
GB/T2886—92
附录B
选用的文件传真二类机
在电话网中互通技术条件
(补充件）
本附录是在电话人工交换网和专用电路上（频带为300～3400Hz)选用的文件传真二类机的互通技术条件。
B2引用标准
配合使用的标准有GB148《印刷、书写及绘图用纸幅面尺寸》。B3选用的文件传真二类机在电话网中互通技术条件B3.1原稿尺寸
采用GB148的B4（186mm×263mm）尺寸。B3.2扫描方向
发送机、接收机的扫描点在原稿或记录面上的运动是从左向右，扫描线从上到下依次邻接，即扫摧点从扫描场的左上角开始，结束于它的右下角。B3.3扫描参数
B3.3.1合作因数为829土8.3（相应的合作指数为264士2.64)。B3.3.2扫描线全长为191.2mm（允许加长到195mm）。B3.3.3扫描密度为4.33线/mm
B3.3.4扫描线频为360线/min。
在传输过程中，扫描线频频率偏差应保持在士10X10-6之内。B3.4有效传送区
有效传送区不小于165mm×250mm。B3.5对相
在报文传送之前对相。发送机发送对相信号的持续时间为6～7s。该信号结构如图B1所示。载波起始点位于C信号后沿处，接收机在C信号后沿处对相。C信号后沿滞后空段中心的距离为扫描线全长的2%～3%。接收机对相偏差不超过扫描线全长的士2%。对信 ~75 和当 1 % - 描或:
图B1对相信号结构
A一在扫描线全长的94%～96%时间内发送0°相位的载波；B一时间长度同A，发送180°相位的载波；C一在扫描线全长剩余的6%～4%时间内无信号（电平比A、B区间至少低26dB）7
B3.6参考信号
GB/T2886—92
报文传送期间，在相当于上述C信号位置，发送机应发送满幅度载波。在此信号结束时载波相位应转换180°。接收机可据此信号作幅度和相位的参考，并表明报文仍在传送。B3.7调制和解调
B3.7.1采用残余边带调幅-调相方式。载频为2250士2Hz。白信号用满幅度载波表示黑信号用无载波或比白信号幅度至少低26dB的载波表示。每经过一次黑信号相位转换180°。如发送有限级数的半色调图像，不同色调用不同的载波幅度区分。B3.7.2残余边带滤波器置于发送机内。该滤波器载频处的相对传输系数应为0.5，偏差士0.05。在1500～3000Hz频率范围内频率特性应奇对称于载频，奇对称偏差应在士10%以内。在500～3000Hz频带范围内的群时延失真不大于500μs。B3.7.3接收机在载频偏离标称值士16Hz时仍能正常工作。B3.7.4根据需要，接收机可设置幅度均衡器。B3.8发送机输出电平
发送机输出到线路的白信号电平调整范围为一15～0dBm。黑信号电平应至少比白信号电平低26dB。
B3.9接收机输入电平
接收机输入电平(白信号)在0～
B3.10传真机与电话电路的配合
-40dBm范围内应能正常工作，且无需人工调整其灵敏度。B3.10.1在电话交换网中使用的传真机应具备与电话机交替使用的网络控制器。在专用电路上使用的传真机应具有按2线或4线接入的性能。B3.10.2发送机的输出阻抗和接收机的输入阻抗在500～3000Hz频带范围内为600士100Q（平衡式)。
B3.10.3接收机在信噪比不低于13dB时应能正常工作。注：该信噪比是指白信号功率与300～3400Hz额带内的白噪声功率非加权值之比。B3.11控制
接收机送出“待收”信号，表示接收机已处在接收状态，其持续时间为3～6s。送出“对相证实”信号，表示接收机已完成对相，同时在发送机上应有指示。发送机、接收机任何一方送出“停止”信号，在对方传真机上应有指示，以表示需要中断传真传输，建立电话联络。
上述控制信号均为600士10Hz连续正弦信号，其电平与传真信号电平相同。人工操作的传真机需符合下表的操作程序。自动操作的传真机应能与人工操作的传真机互通。人工操作程序
状态和作用
0.电路建立以前
1.建立电路
2.通知发报
主叫站
线路与电话机接通
操作员作好发报准备，摘机、拨号听回铃音
在电话机中听到\待收”信号
信号方向
被叫站
线路与电话机接通
听到振铃音
将线路转接到传真机上，启动接收机，同时送出“待收”信号
状态和作用
3.传真传输
4.传真传输过程中主
叫站呼叫
5.传真传输过程中被
叫站呼叫
6.电话联络（接状态1)
7.传真传输
8.呼叫被叫站
9.接收证实结束传输
10.拆线免费标准bzxz.net
GB/T2886—92
主叫站
收到待收”信号，将线路转接到传真机上，启动发送机，送出对相信号6～7s后自动导进发报收到“对相证实”信号
送出“停止”信号，将线路转接到电话机上
收到“停止”信号，将线路转接到电话机上
电话联络或听毕“待收”信号如仍需联络，送出“停止”信号
通话完毕，重复状态2及3
传送完毕，停机，送出“停止”信号，并将线路转接到电话机上
通知报文已发完
通话结束，挂机
注：1)由受话端局向被站发振铃音，向主叫站发回铃音。信号方向
2）对能够多页连续传送的设备，必要时相邻两页之间可以重新对相。附加说明：
本标准由中华人民共和国邮电部提出。本标准由邮电部电信传输研究所归口。本标准由邮电部电信传输研究所负责起草。本标准主要起草人李守静、史小慧。被叫站
收到对相信号后，自动对相2对相后自动导进收报，同时送出“对相证实”信号
收到“停止”信号，将线路转接到电话机上
送出“停止”信号，将线路转接到电话机上
摘机、联络或“待收”信号送出后如收到主叫站来的\停止”信号，将线路转接到电话机上
通话完毕，重复状态2及3
收到“停止”信号，停机，将线路转接到电话机上
证实接收情况
通话结束、挂机
