HB 5522-1980模压橡胶制品尺寸公差(试行)

中华人民共和国第三机械工业部部标准
模压胶制品尺寸公差
HB 5522—80

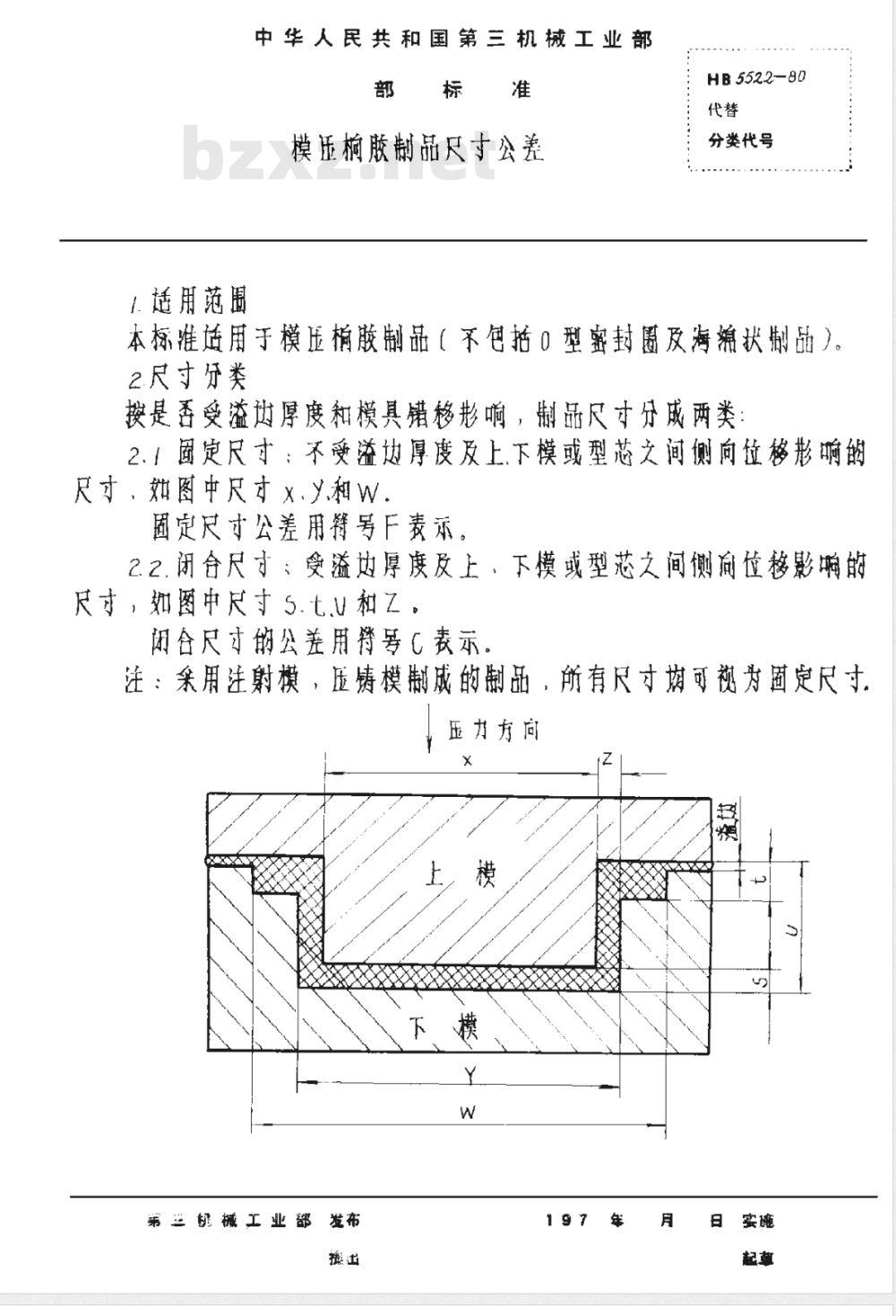

1.适用范围
中华人民共和国第三机械工业部部
模压胶制品尺寸公差
HB5522-90
分类代号
本标推适用于模压楠胶制品（不包括0型密封菌及海编状制品）。2尺寸分类
按是否受溢过厚度和模具错移响，品尺寸分成两类2.！阖定尺寸：不受溢边厚度及上下模或型芯之间侧向位够响尺，图中尺x.和.
固定尺寸公差用符号表示。
22.闭合尺寸：受溢边厚度及上，下模或型芯之间同位移影瞩的尺，图中尺.t和
闭合尺寸的公差用号℃表示，
注：采用注射模，压铸模成的品，所有尺寸均可视为固定尺寸压力方向
第兰机械工业部发布

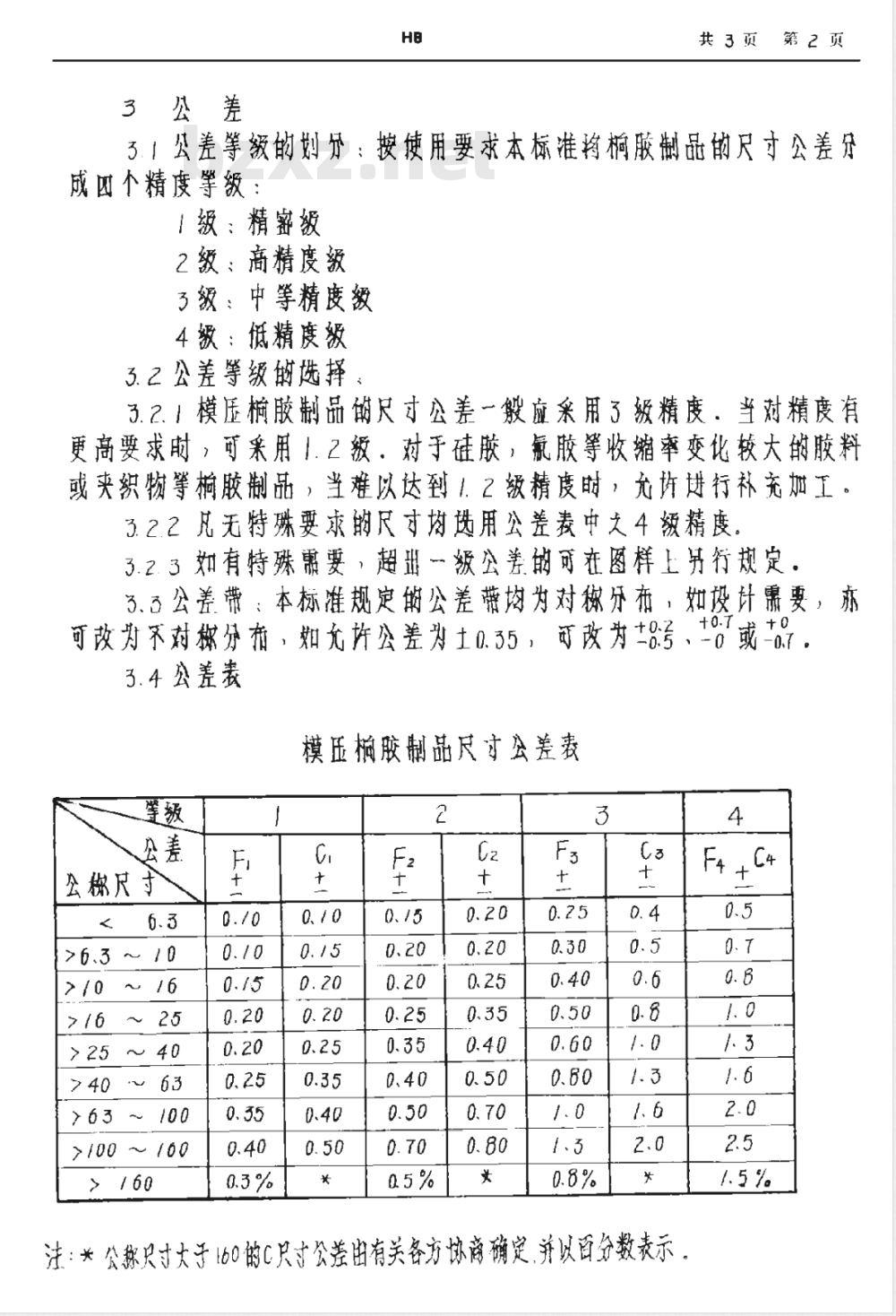

3公差
共3页
第2页
3.！公差等级的划分：按使用要求本标准将榈胶制品的尺寸公差分成四个精度等级：
1级：精密級
2级：商精度毅
3级：中等精度
4级：抵精度级
3.2公差等级选择
3.2.！模压桐胶制品尺寸公差一般应采用3級精度．兰对精度有更高要求时，可采用1.2叛．对于硅胶，氟胶等收縮率变化较大的胶料或夹织物等桐胶制品，当难以达到1.2级精度时，充许进行补充加工。3.2.2凡无特殊要求的尺寸均选用公差表中之4级精度。3.2.3如有特殊需要，超出一级公差的可在图样上另行规定、3.3公差带：本标准规定俯公差均为对称分布，如设计需要，亦可改为不对分布，充许公差为0.35，可改为号、或7。3.4公差表
模压榈胶制品尺寸公差表
公称尺
0、/ 0
0、15
0、20
0、40
注：公称尺寸大于1b0的C只寸公差由有关各方协商确定,并以首分数表示4
F4 + C4

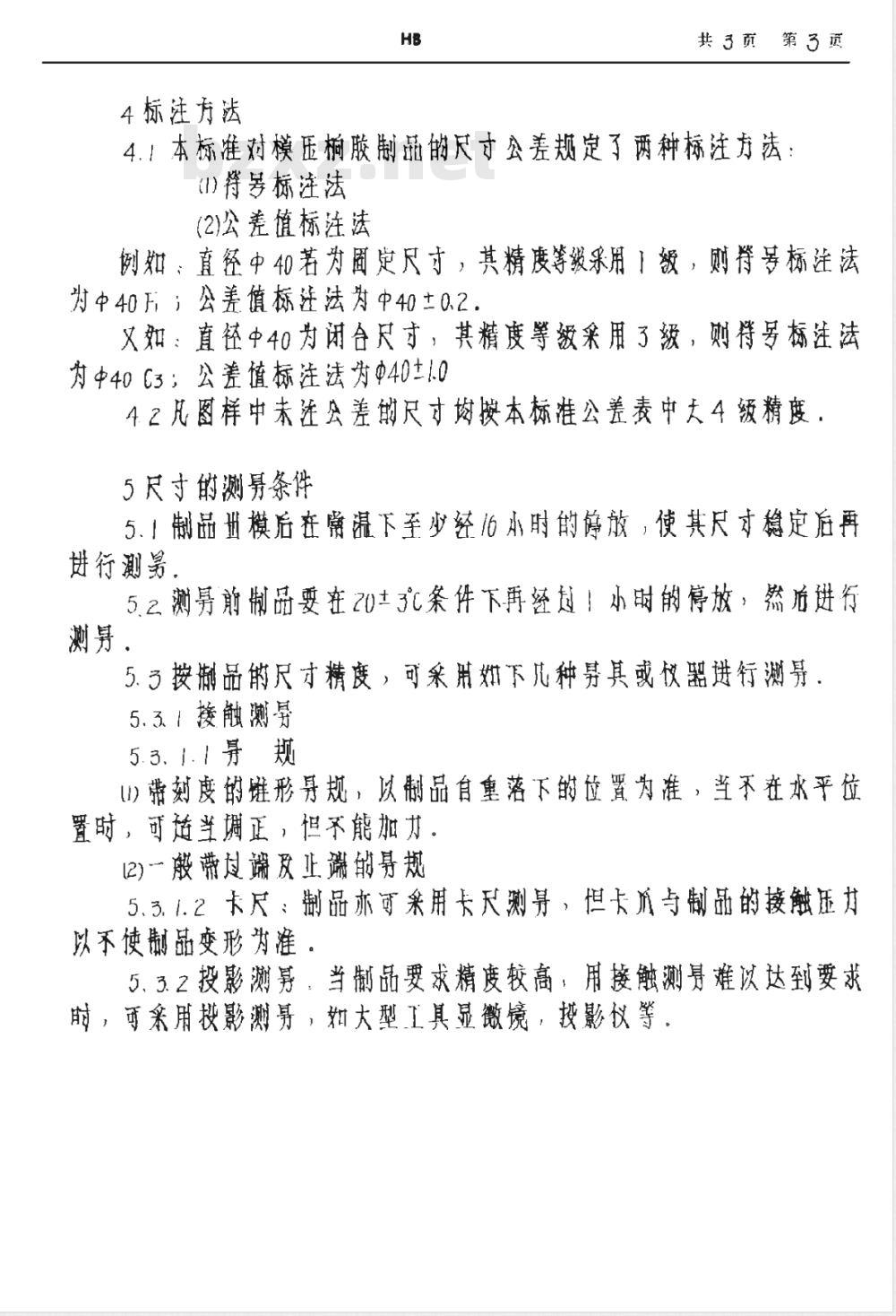

4标注方法
共3页第3页
4.！本标准对模压桐胶品的尺寸公差规定了两种标注方法：(\)符号标注法
(2)公差值标注法
例如，直径中40若为固定尺寸，其精度等采用」叛，则号标注法为中40F；；公差值标注法为中40±02.又如：直径中40为谢合尺寸，其精度等敬采用了级，则待号标注法为中40C3：公差值标注法为中40±1.042凡图样中未注公差谢尺寸齿接本标准公差表中大4级精度：5尺寸的测条件
5.1制品扭模后在温下至少轻/6小时的停放，使其尺寸稳定后再进行测舅。
5.2测前制品要在20±3℃条件下再经过！小时的停放，然进行测。
5.3按谢品纳尺才精度，可采用始下儿种其或枚器进行5.3.1接触鼻
5.3、1.1规　
\)刻度的雄形寻规，以制品自重落下的位置为准，当不在水平位置时，正，但能加。
[2)一般带过端及止端的规
5.3.1.2卡尺：制品亦可采用卡尺测寻，但卡爪与制品的接触压以不使品变形为准。
5、3.2投影測募：当制品要求精度较高，用接触测景难以达到要求时，可亲用技影募，却大型工其显徽镜，投影杖等。
