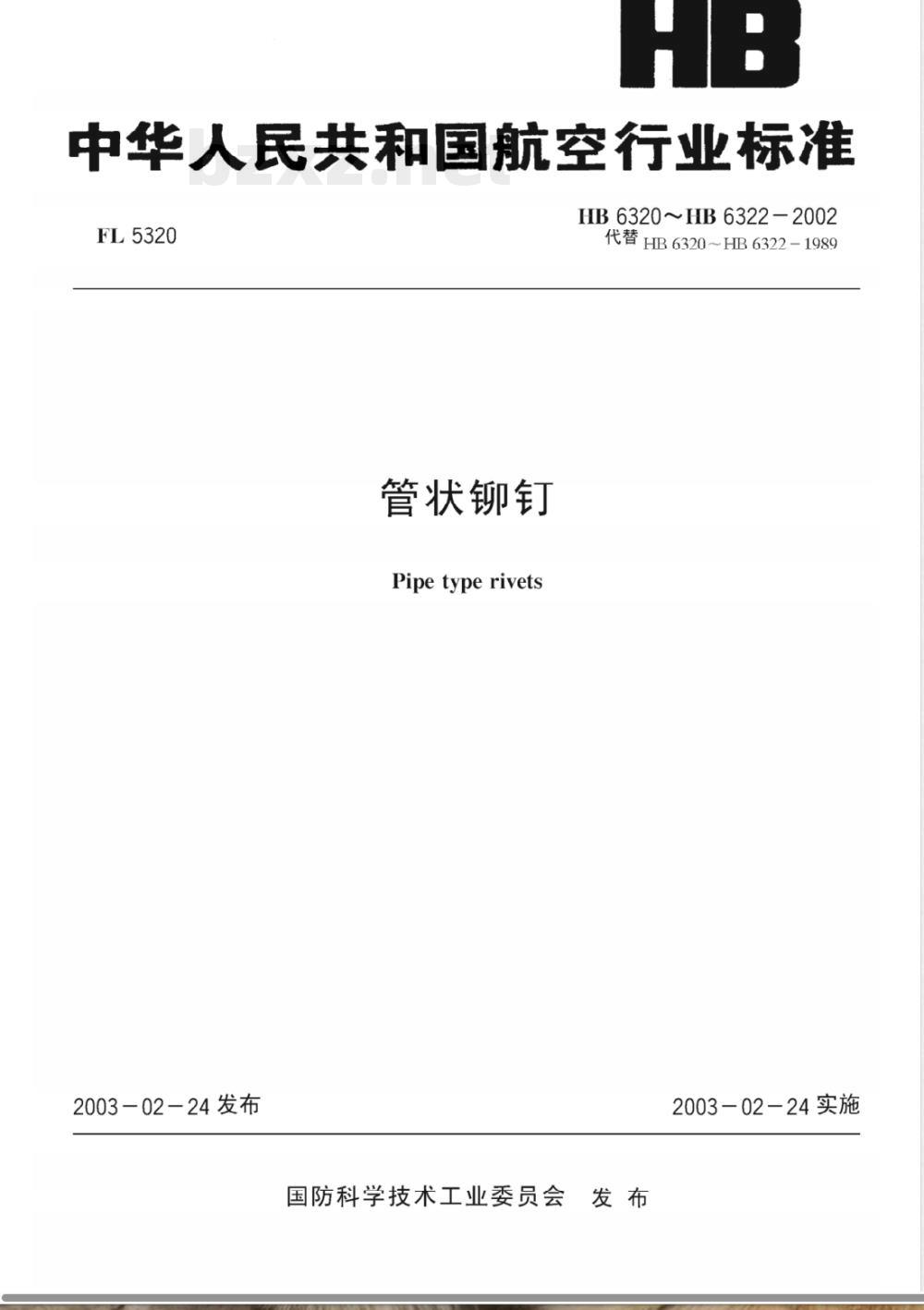

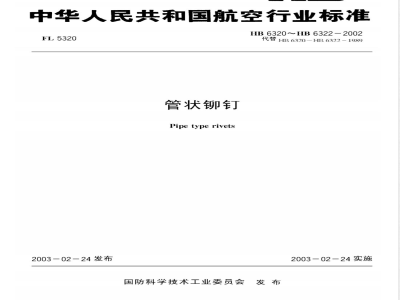

中华人民共和国航空行业标准
FL5320
2003－02—24发布
管状铆钉
Pipe type rivets
HB6320~HB6322-2002
代替HB6320HB6322-1989
2003－02—24实施
国防科学技术工业委员会发布
HB6320~HB6322-2002

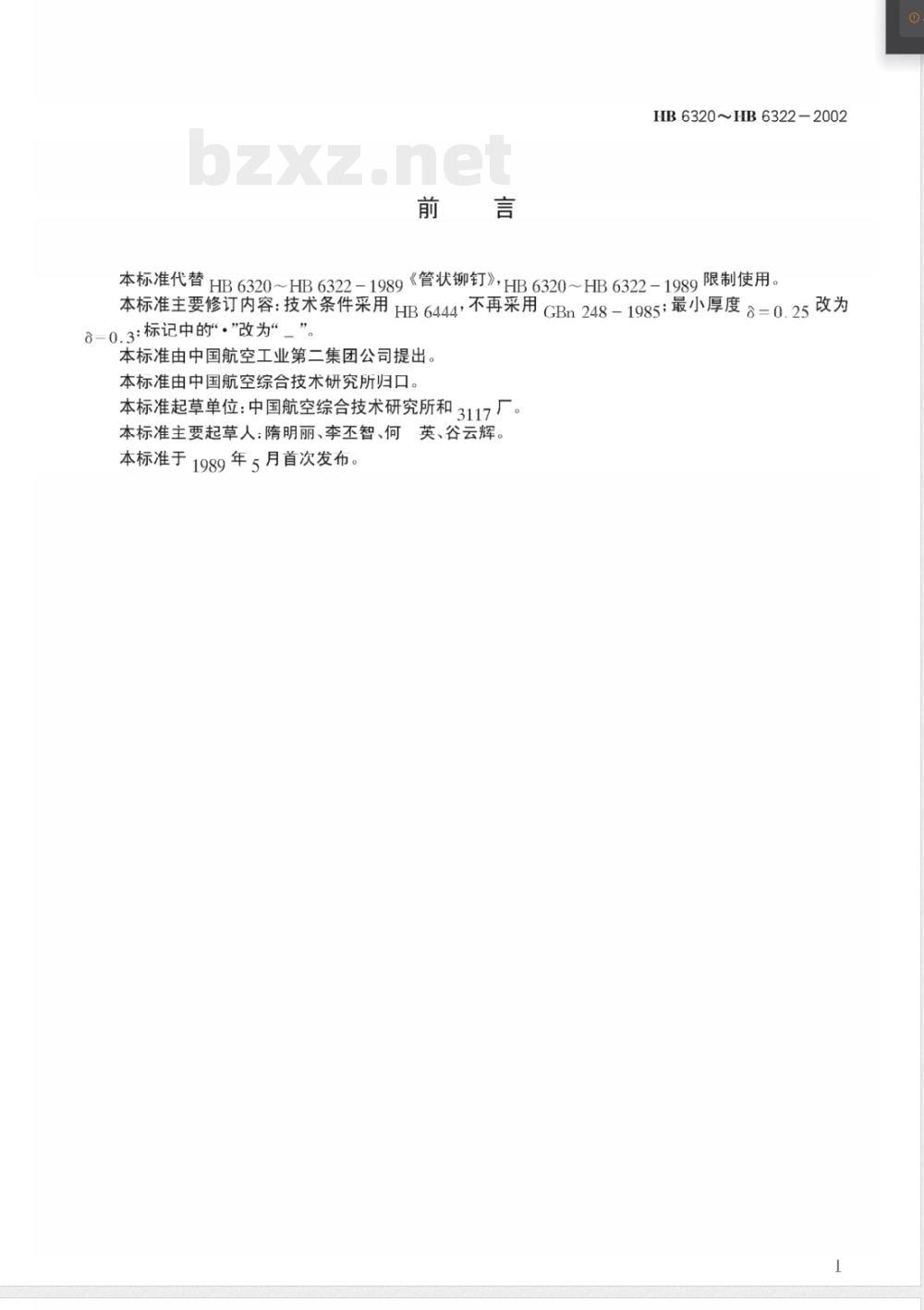

本标准代替 HB 6320~HB.6322二1989《管状铆钉》,HB 6320 ~HB6322 -1989 限制使用。本标准主要修订内容：技术条件采用 HB 6444，不再采用 GBn 248-1985;最小厚度 =0. 25改为=0.3:标记中的“·\改为“_”。本标准由中国航空工业第二集团公司提出。本标准由中国航空综合技术研究所归口。本标准起草单位：中国航空综合技术研究所和3117厂。本标准主要起草人：隋明丽、李丕智、何英、谷云辉。本标准于1989年5月首次发布。
1范围
管状铆钉
本标准规定了管状铆钉(以下简称铆钉)的结构和尺寸。本标准适用于机械连接。
2规范性引用文件
HB6320～HB6322-2002
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准HB5800-1999—般公差
铆钉通用规范
HB6444
3要求

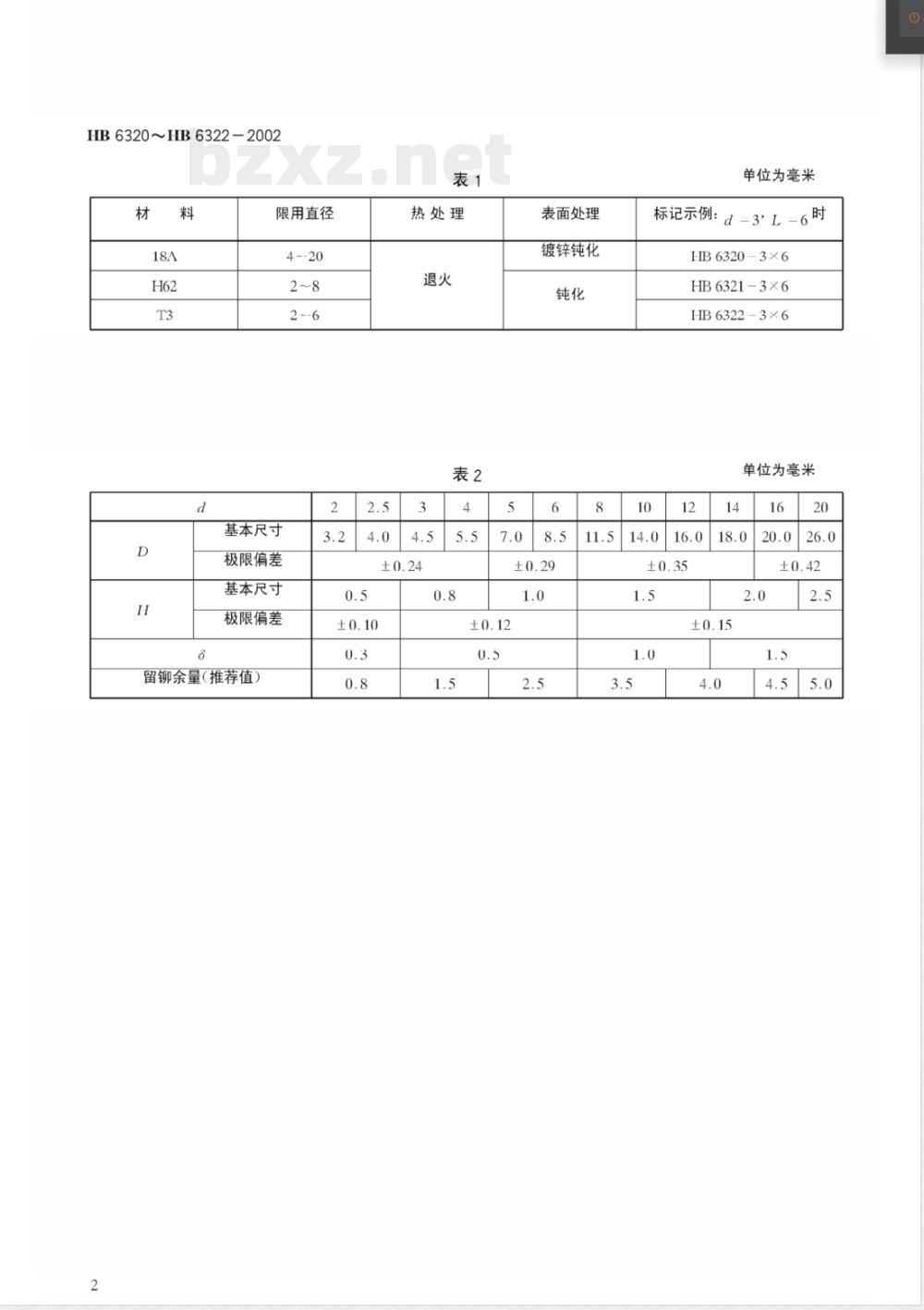

铆钉的结构和尺寸应符合图1和表1、表的规定，铆钉重量应按表3的规定12.5/
其余V
HB6320~HB6322-2002
限用直径
基本尺寸
极限偏差
基本尺寸
极限偏差
留铆余量（推荐值）
热处理
表面处理
镀锌钝化
单位为毫米
标记示例：d=3'L=6时
HB6320-3×6
HB 6321-3×6
HB6322-3×6
单位为毫米
基本尺寸
极限偏差
HB6320~HB6322-2002
单位为毫米

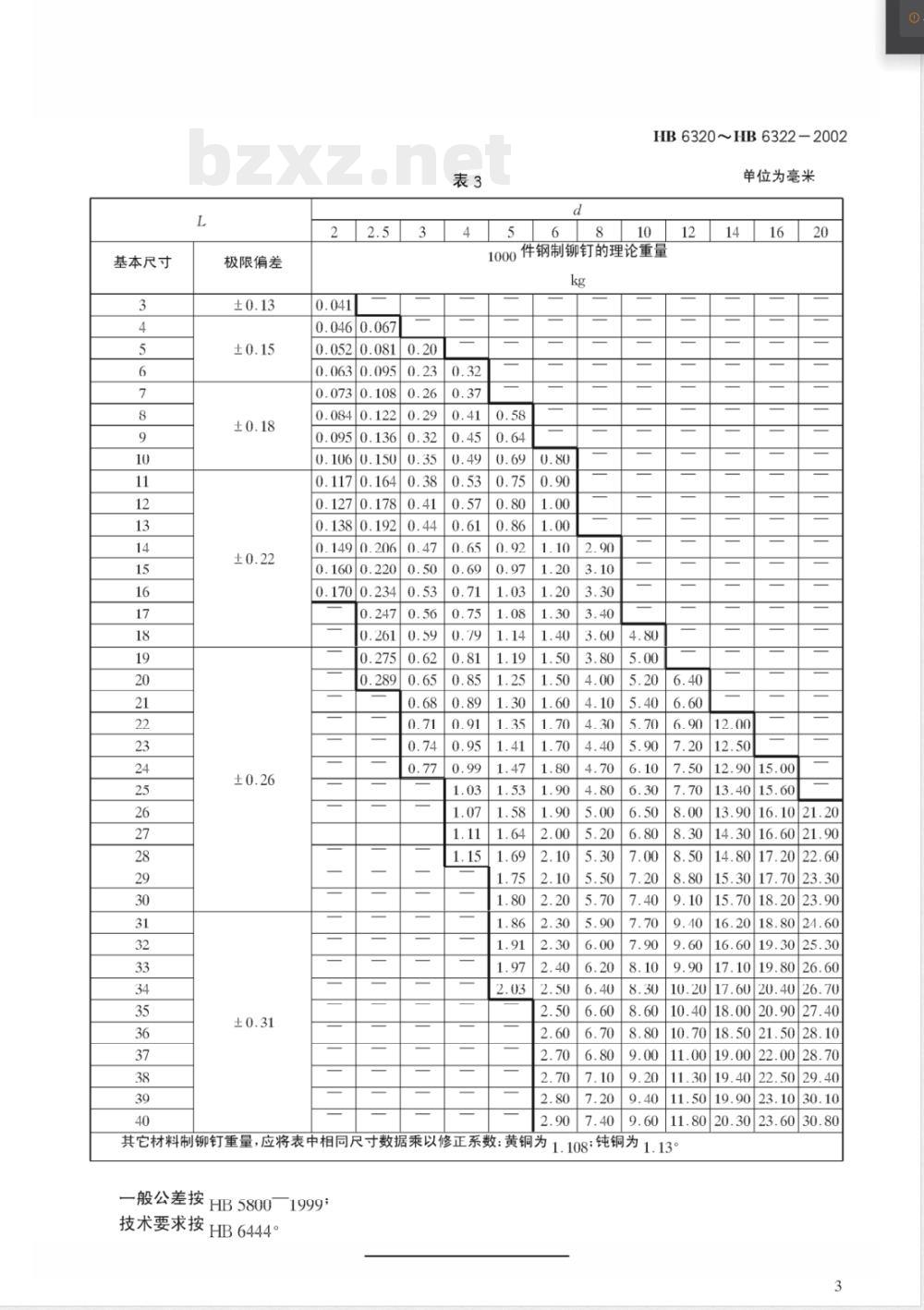

1000件钢制铆钉的理论重量
其它材料制铆钉重量，应将表中相同尺寸数据乘以修正系数：黄铜为般公差按HB5800—1999;
技术要求按HB6444°
23.6030.80
：钝铜为1.139
中华人民共和国航空行业标准
管状铆钉
HB 6320~HB 63222002
中国航空综合技术研究所出版
（北京东外京顺路号）
中国航空综合技术研究所印刷车间印刷北京1665信箱发行
版权专有不得翻印此内容来自标准下载网
印张1'2字数12千字
开本880×12301'16
反2003年：月第一次印刷
2003年：月第一版
印数1-400
书号：标301.1850
定价4.00元
