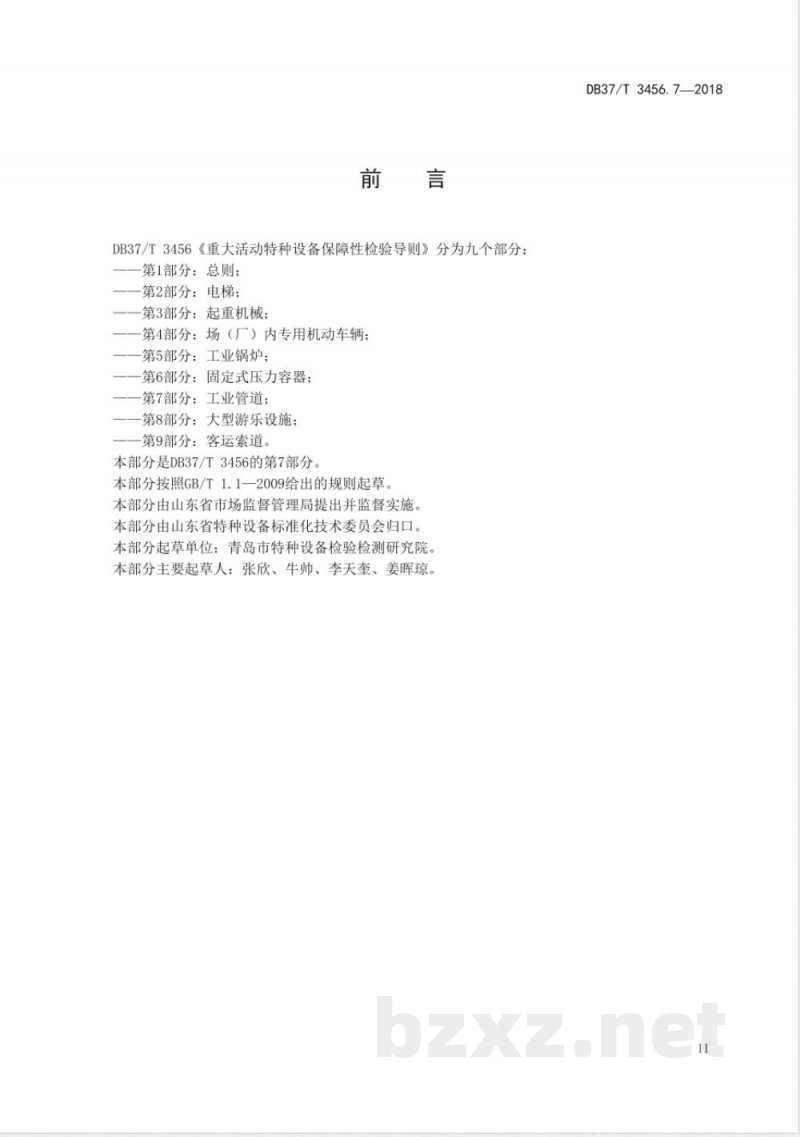

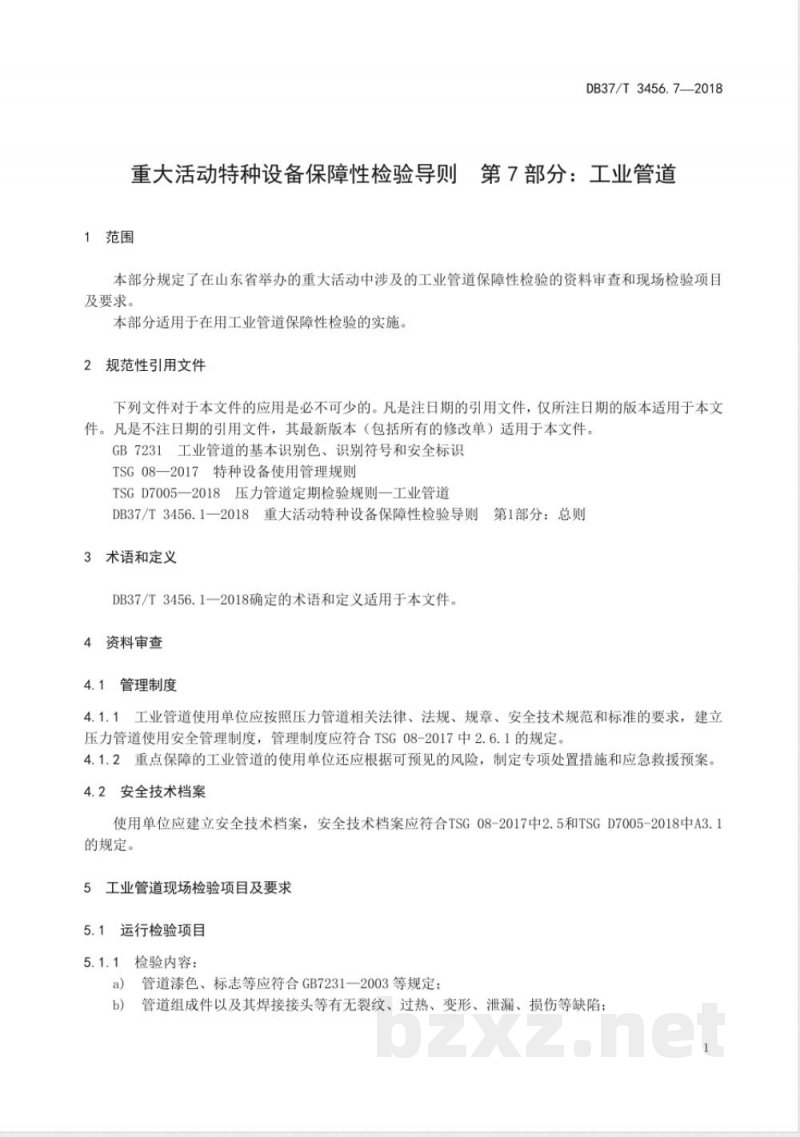

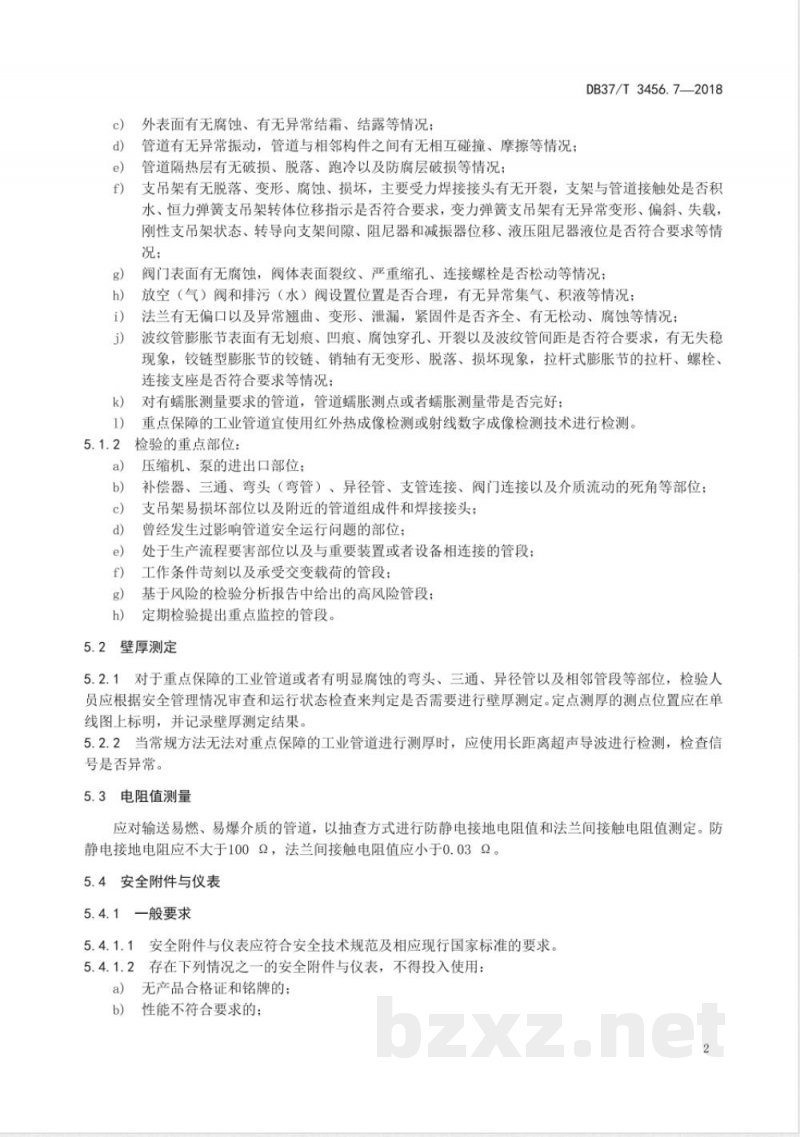

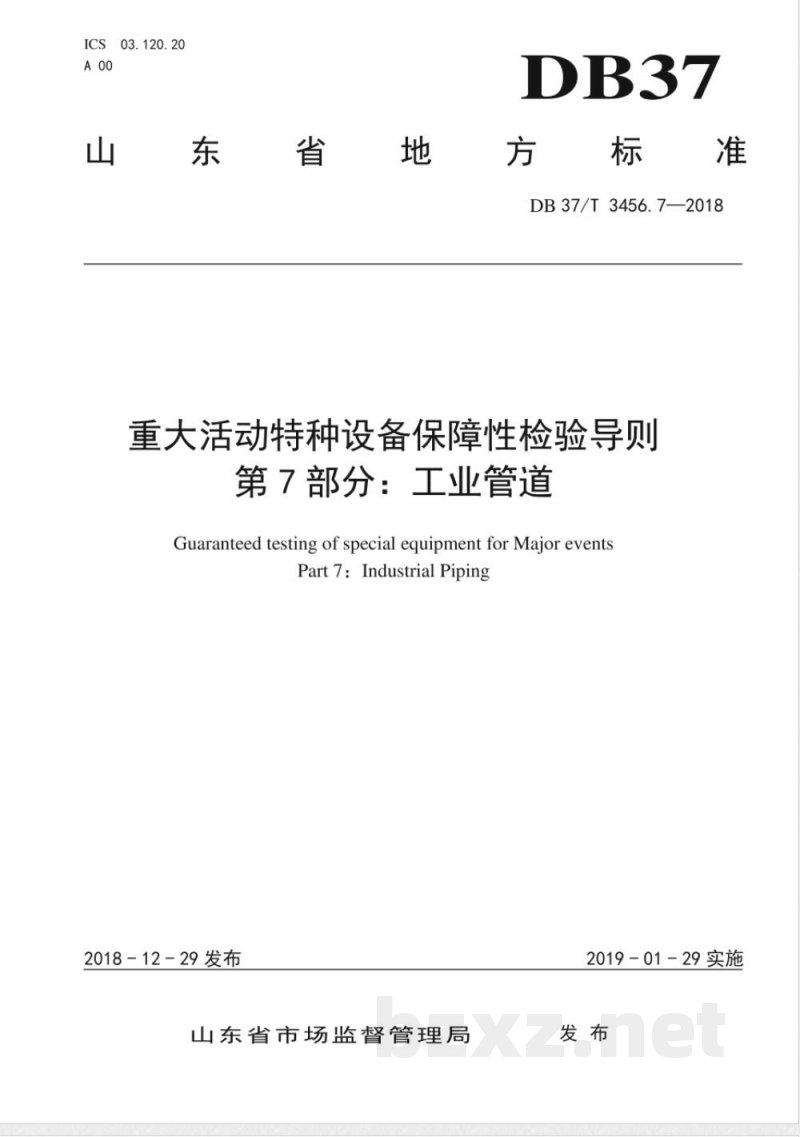

DB37/T3456.7—2018 重大活动特种设备保障性检验导则 第7部分：工业管道 发布单位：山东省市场监督管理局 发布日期：2018-12-29 实施日期：2019-01-29 前言 DB37/T3456《重大活动特种设备保障性检验导则》分为九个部分：第1部分总则、第2部分电梯、第3部分起重机械、第4部分场（厂）内专用机动车辆、第5部分工业锅炉、第6部分固定式压力容器、第7部分工业管道、第8部分大型游乐设施、第9部分客运索道。本部分为第7部分，按照GB/T1.1—2009规则起草，由山东省市场监督管理局提出并监督实施，归口单位为山东省特种设备标准化技术委员会。起草单位为青岛市特种设备检验检测研究院，主要起草人包括张欣、牛帅、李天奎、姜晖琼。 1 范围 本部分规定了在山东省举办的重大活动中涉及的工业管道保障性检验的资料审查和现场检验项目及要求，适用于在用工业管道保障性检验的实施。 2 规范性引用文件 - GB7231 工业管道的基本识别色、识别符号和安全标识 - TSG08-2017 特种设备使用管理规则 - TSGD7005-2018 压力管道定期检验规则—工业管道 - DB37/T3456.1—2018 重大活动特种设备保障性检验导则 第1部分：总则 3 术语和定义 本标准采用DB37/T3456.1—2018确定的术语和定义。 4 资料审查 4.1 管理制度 工业管道使用单位应根据压力管道相关法律法规和安全技术规范建立安全管理制度，符合TSG08-2017中2.6.1规定。重点保障管道的使用单位还应根据可预见风险制定专项处置措施和应急预案。 4.2 安全技术档案 使用单位应建立安全技术档案，档案应符合TSG08-2017中2.5和TSGD7005-2018中A3.1规定。 5 工业管道现场检验项目及要求 5.1 运行检验项目 5.1.1 检验内容 - 管道漆色、标志符合GB7231-2003规定。 - 管道组成件及焊接接头有无裂纹、过热、变形、泄漏或损伤。 - 外表面有无腐蚀、异常结霜或结露。 - 管道有无异常振动，与相邻构件是否碰撞或摩擦。 - 管道隔热层有无破损、脱落或防腐层破损。 - 支吊架有无脱落、变形、腐蚀、损坏，主要受力焊接接头有无开裂，接触处是否积水。 - 恒力和变力弹簧支吊架状态、转体位移及液压阻尼器液位是否符合要求。 - 阀门表面有无腐蚀、裂纹或螺栓松动，放空阀和排污阀设置是否合理，有无异常集液。 - 法兰有无偏口、翘曲、变形或泄漏，紧固件是否齐全。 - 波纹管膨胀节表面有无划痕、凹痕、腐蚀、开裂，铰链型和拉杆式膨胀节部件是否正常。 - 对有蠕胀测量要求的管道，应检查蠕胀测点和测量带完好。 - 重点保障管道宜使用红外热成像或射线数字成像检测技术。 5.1.2 检验重点部位 - 压缩机、泵的进出口部位 - 补偿器、三通、弯头、异径管、支管连接、阀门连接及介质流动的死角部位
