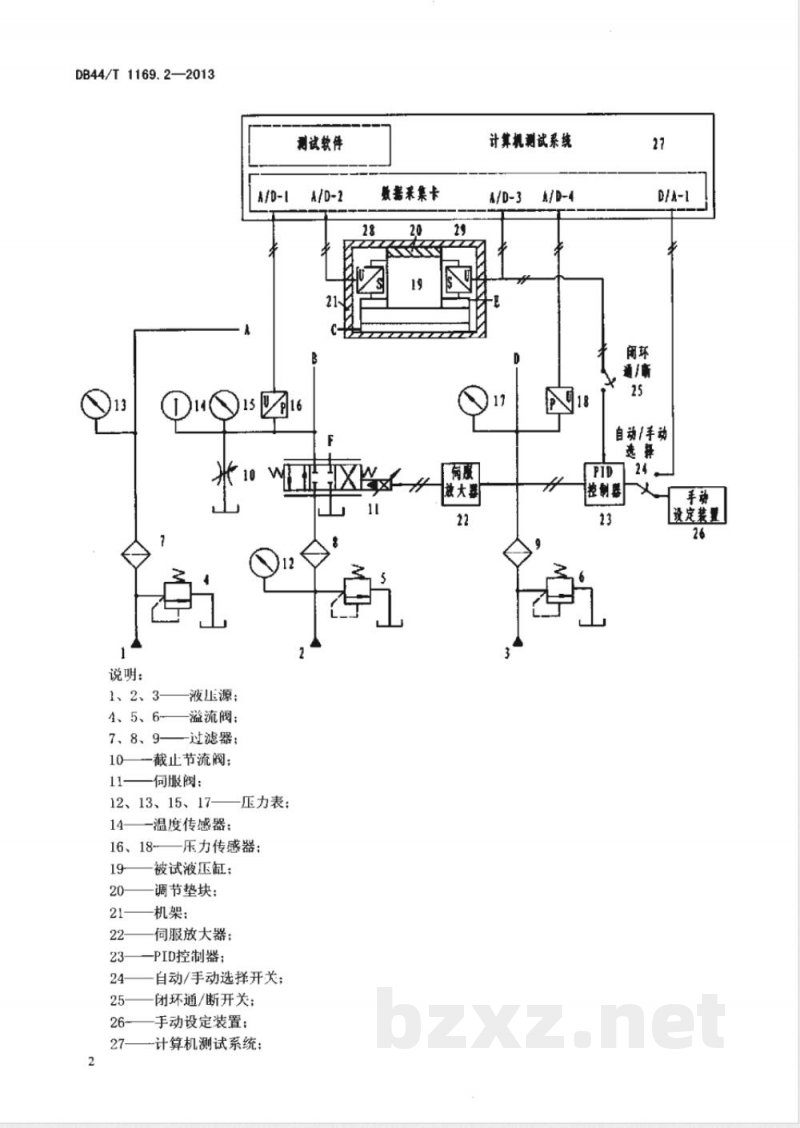

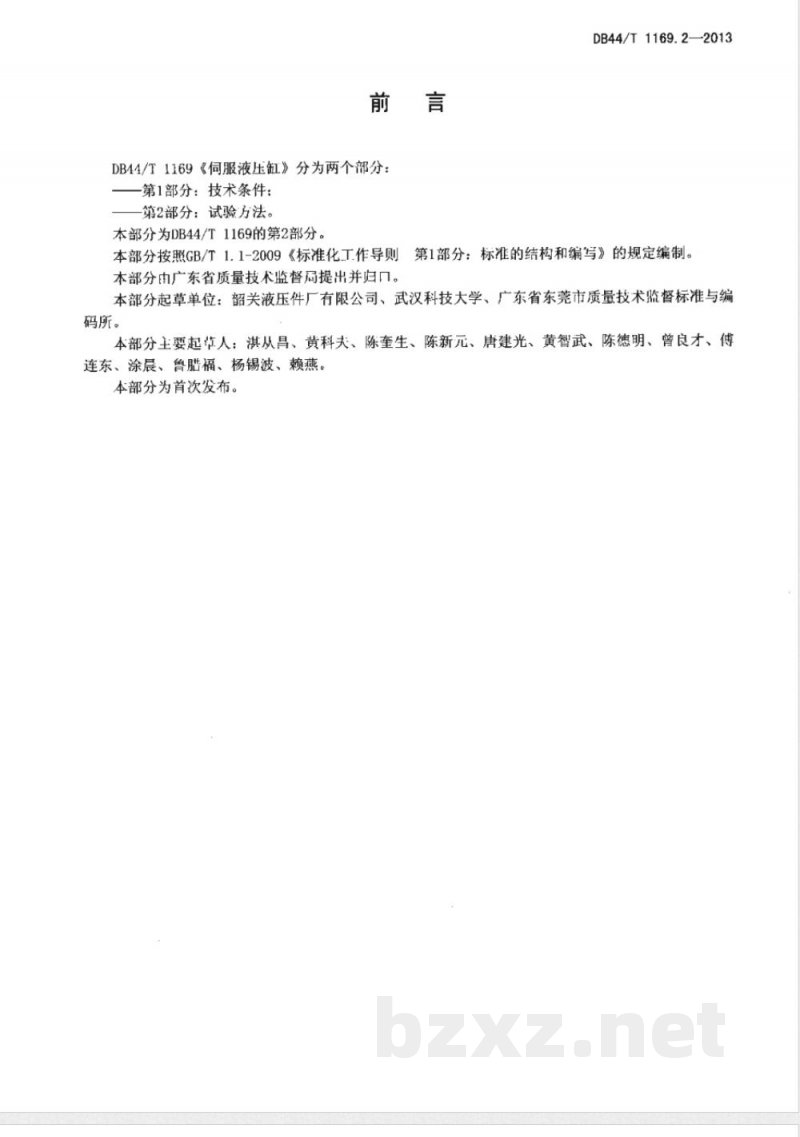

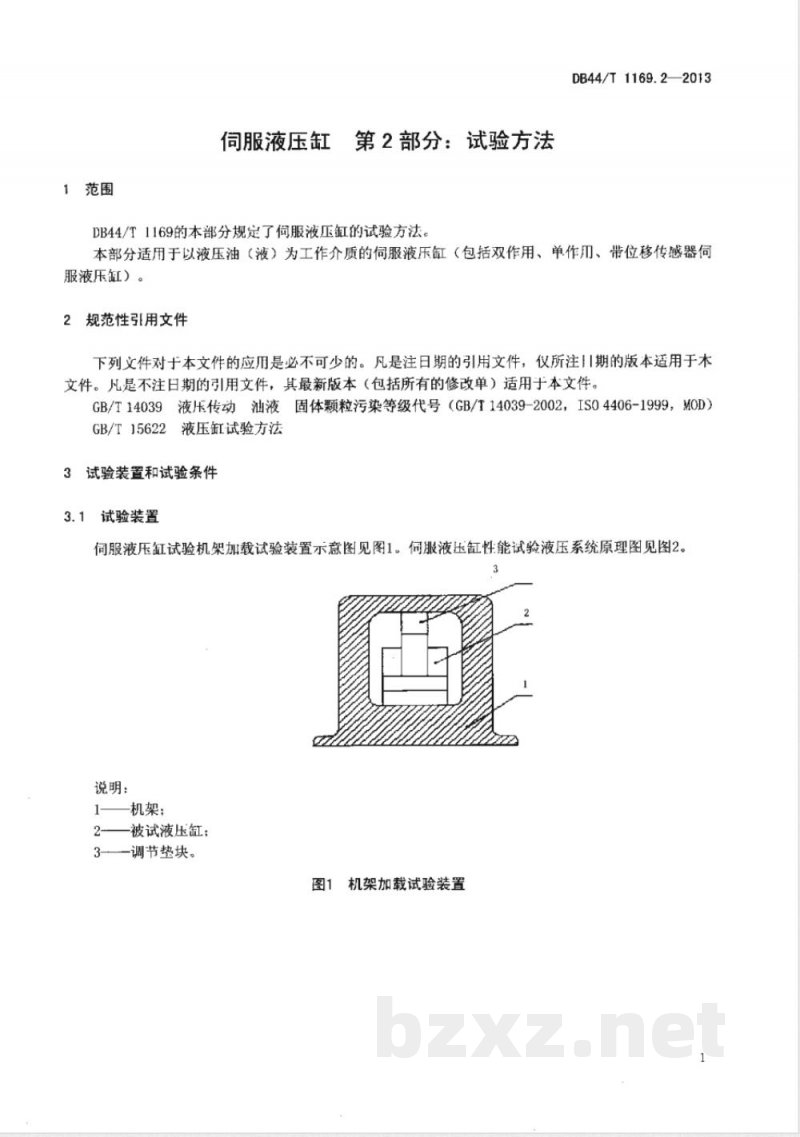

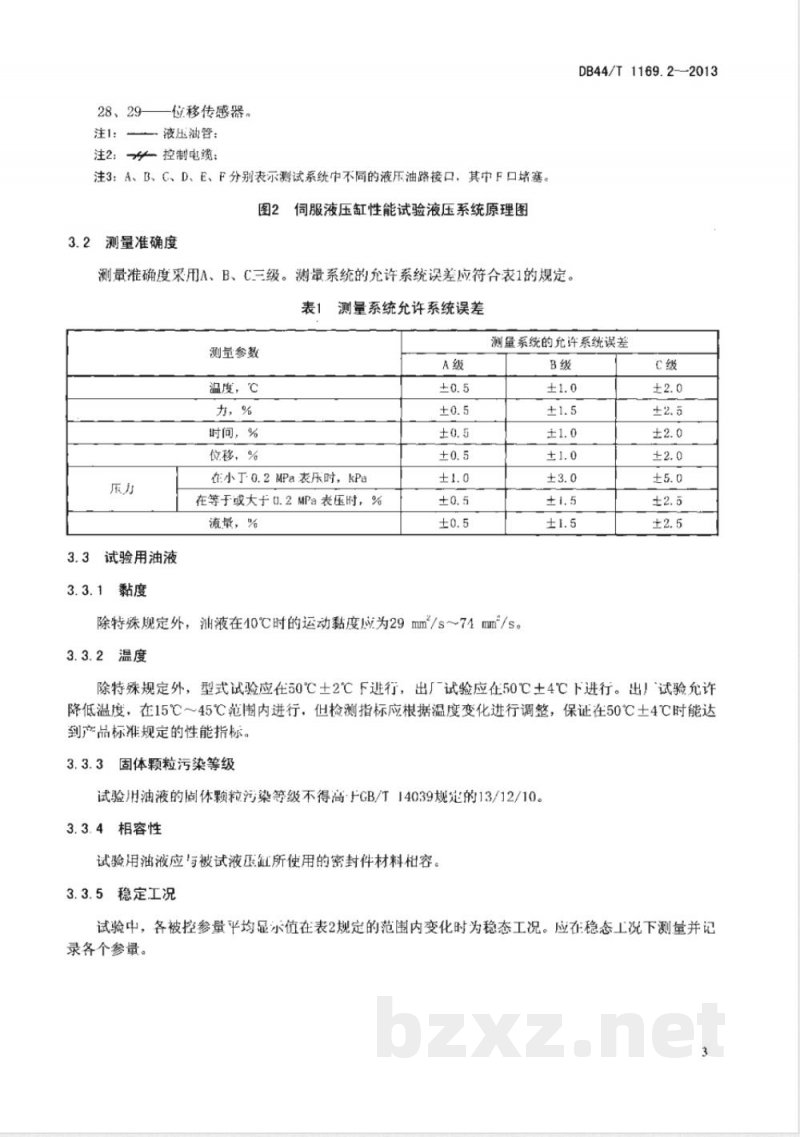

DB44/T1169.2—2013 伺服液压缸 第2部分：试验方法 前言 DB44/T1169《伺服液压缸》分为两个部分：第1部分为技术条件，第2部分为试验方法。本部分为第2部分，按照GB/T1.1-2009《标准化工作导则 第1部分：标准的结构和编写》编制，由广东省质量技术监督局提出并归口。起草单位包括韶关液压件厂有限公司、武汉科技大学、广东省东莞市质量技术监督标准与编码所。主要起草人包括洪从昌、黄科夫、陈奎生、陈新元、唐建光、黄智武、陈德明、曾良才、傅连东、涂晨、鲁腊福、杨锡波、赖燕。本部分为首次发布。 1 范围 本部分规定了伺服液压缸的试验方法，适用于以液压油为工作介质的伺服液压缸，包括双作用、单作用及带位移传感器的液压缸。 2 规范性引用文件 以下文件对本标准的应用必不可少。注日期的引用文件，仅所注版本适用于本标准；不注日期的引用文件，其最新版本适用。 - GB/T 14039 液压传动油液固体颗粒污染等级代号 - GB/T 15622 液压缸试验方法 3 试验装置和试验条件 3.1 试验装置 伺服液压缸试验机架加载试验装置示意图见图1，性能试验液压系统原理图见图2。主要组件包括：机架、被试液压缸、调节垫块、液压源、溢流阀、过滤器、截止节流阀、伺服阀、温度传感器、压力表、压力传感器、伺服放大器、PID控制器、自动/手动选择开关、闭环通/断开关、手动设定装置、计算机测试系统及数据采集卡。注：位移传感器及控制电缆按系统标识连接，不同接口A-F中F口堵塞。 3.2 测量准确度 测量准确度采用A、B、C三级。测量系统的允许系统误差如下： - 温度（℃）：A级 ±0.5，B级 ±1.0，C级 ±2.0 - 力（%）：A级 ±0.5，B级 ±1.5，C级 ±2.5 - 时间（%）：A级 ±0.5，B级 ±1.0，C级 ±2.0 - 位移（%）：A级 ±0.5，B级 ±1.0，C级 ±2.0 - 压力：A级 ±1.0，B级 ±3.0，C级 ±5.0 - 流量（%）：A级 ±0.5，B级 ±1.5，C级 ±2.5 - 其他参数：A级 ±0.5，B级 ±1.5，C级 ±2.5 3.3 试验用油液 3.3.1 黏度 除特殊规定外，油液在10℃时的运动黏度应为29 mm²/s～74 mm²/s。在小于0.2MPa表压时，精度要求按A级、B级、C级执行。 3.3.2 温度 型式试验应在50℃±2℃进行，出厂试验应在50℃±4℃进行。允许在15℃～45℃范围内降低温度，但需调整检测指标，保证在50℃±4℃下达到标准性能指标。 3.3.3 固体颗粒污染等级 试验用油液的固体颗粒污染等级不得高于GB/T 14039规定的13/12/10。 3.3.4 相容性 试验用油液应与液压缸密封件材料相容。 3.3.5 稳态工况 试验中，当各被控参数平均值在表2规定范围内变化时视为稳态工况，应在稳态工况下测量并记录各参数。
