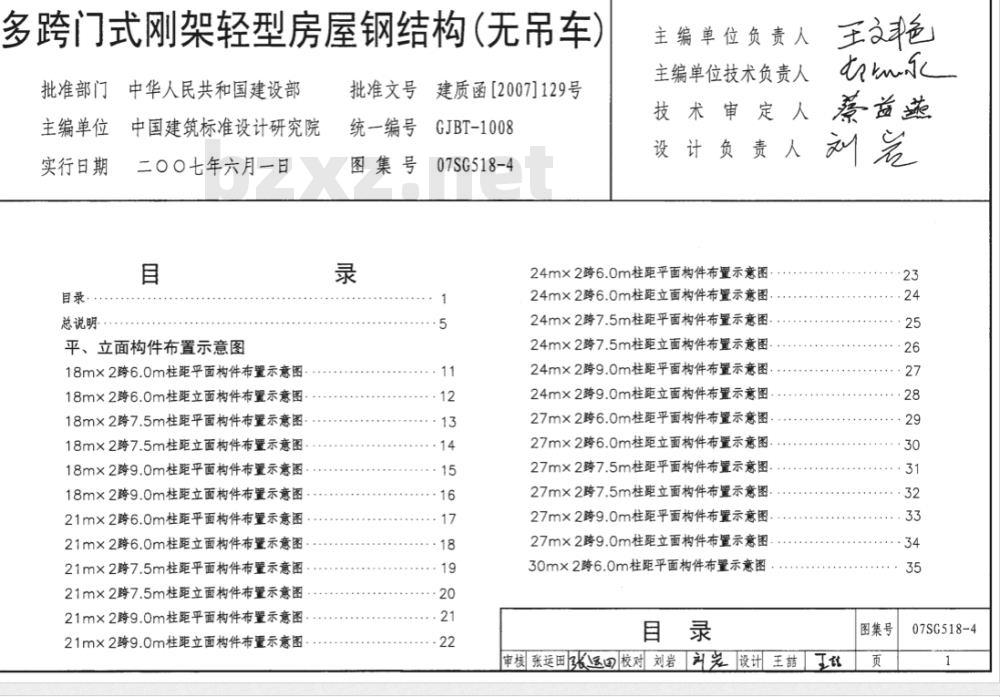

多跨门式刚架轻型房屋钢结构（无吊车）中华人民共和国建设部
批准部门
主编单位
中国建筑标准设计研究院
实行日期
总说明·
二〇〇七年六月一日
平、立面构件布置示意图
18m×2跨6.0m柱距平面构件布置示意图18m×2跨6.0m柱距立面构件布置示意图18m×2跨7.5m柱距平面构件布置示意图.18m×2跨7.5m柱距立面构件布置示意图.18m×2跨9.0m柱距平面构件布置示意图.18m×2跨9.0m柱距立面构件布置示意图.21m×2跨6.0m柱距平面构件布置示意图21m×2跨6.0m柱距立面构件布置示意图.21m×2跨7.5m柱距平面构件布置示意图.21m×2跨7.5m柱距立面构件布置示意图21m×2跨9.0m柱距平面构件布置示意图-21m×2跨9.0m柱距立面构件布置示意图-.批准文号建质函[2007]129号
统一编号
图集号
GJBT-1008
07SG518-4
主编单位负责人
主编单位技术负责人
技术审定人bZxz.net
设计负责人
24m×2跨6.0m柱距平面构件布置示意图24mx2跨6.0m柱距立面构件布置示意图24m×2跨7.5m柱距平面构件布置示意图24m×2跨7.5m柱距立面构件布置示意图11
24mX2跨9.0m柱距平面构件布置示意图24m×2跨9.0m柱距立面构件布置示意图27m×2跨6.0m柱距平面构件布置示意图27m×2跨6.0m柱距立面构件布置示意图，27m×2跨7.5m柱距平面构件布置示意图，27m×2跨7.5m柱距立面构件布置示意图..
27m×2跨9.0m柱距平面构件布置示意图27m×2跨9.0m柱距立面构件布置示意图，30m×2跨6.0m柱距平面构件布置示意图目录
. · 26
. · 27
··30
..··34
图集号
审核张运田张运校对刘岩艺设计王喆工让07SG518-4

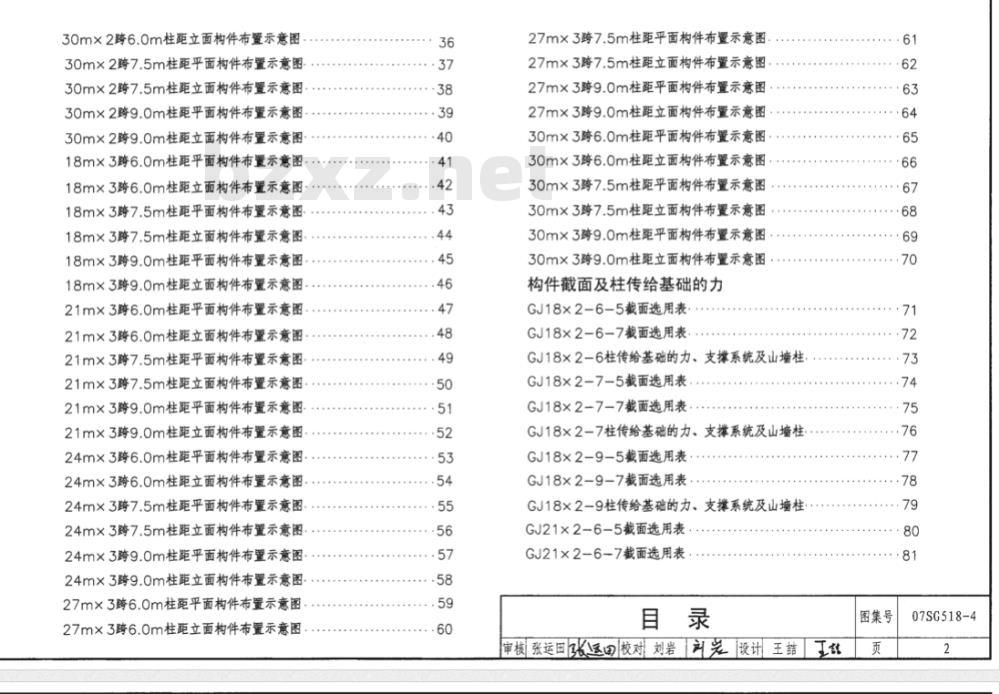

30m×2跨6.0m柱距立面构件布置示意图30m×2跨7.5m柱距平面构件布置示意图30m×2跨7.5m柱距立面构件布置示意图..
30m×2跨9.0m柱距平面构件布置示意图..30m×2跨9.0m柱距立面构件布置示意图.
18m×3跨6.0m柱距平面构件布置示意图...18m×3跨6.0m柱距立面构件布置示意图·，18m×3跨7.5m柱距平面构件布置示意图..
18m×3跨7.5m柱距立面构件布置示意图18m×3跨9.0m柱距平面构件布置示意图...18m×3跨9.0m柱距立面构件布置示意图.，21m×3跨6.0m柱距平面构件布置示意图21m×3跨6.0m柱距立面构件布置示意图·.21m×3跨7.5m柱距平面构件布置示意图21m×3跨7.5m柱距立面构件布置示意图.
21m×3跨9.0m柱距平面构件布置示意图.
21m×3跨9.0m柱距立面构件布置示意图24m×3跨6.0m柱距平面构件布置示意图....24m×3跨6.0m柱距立面构件布置示意图24m×3跨7.5m柱距平面构件布置示意图..
24m×3跨7.5m柱距立面构件布置示意图24m×3跨9.0m柱距平面构件布置示意图..
24m×3跨9.0m柱距立面构件布置示意图.
27m×3跨6.0m柱距平面构件布置示意图...27m×3跨6.0m柱距立面构件布置示意图，36
··37
· ·38
..·39
· ·40
.. ·41
....45
....49
···51
···53
....54
..·55
..·57
27m×3跨7.5m柱距平面构件布置示意图27m×3跨7.5m柱距立面构件布置示意图27m×3跨9.0m柱距平面构件布置示意图27m×3跨9.0m柱距立面构件布置示意图30m×3跨6.0m柱距平面构件布置示意图30m×3跨6.0m柱距立面构件布置示意图30m×3跨7.5m柱距平面构件布置示意图30m×3跨7.5m柱距立面构件布置示意图30m×3跨9.0m柱距平面构件布置示意图30m×3跨9.0m柱距立面构件布置示意图.
构件截面及柱传给基础的力
GJ18×2-6-5截面选用表
GJ18×2-6-7截面选用表
GJ18×2-6柱传给基础的力、支撑系统及山墙柱GJ18×2-7-5截面选用表
GJ18×2-7-7裁面选用表
GJ18×2-7柱传给基础的力、支撑系统及山墙柱GJ18×2-9-5截面选用表
GJ18×2-9-7截面选用表
GJ18×2-9柱传给基础的力、支撑系统及山墙柱·GJ21×2-6-5截面选用表
GJ21×2-6-7裁面选用表
审核张运田张运校对刘岩总设计王喆工证·61
··62
..··64
··65
..··66
..·67
.··68
··69
.··71
..·72
....·73
..·74
.··75
.··77
.··78
..·79
.. ·80
图集号
07SG518-4

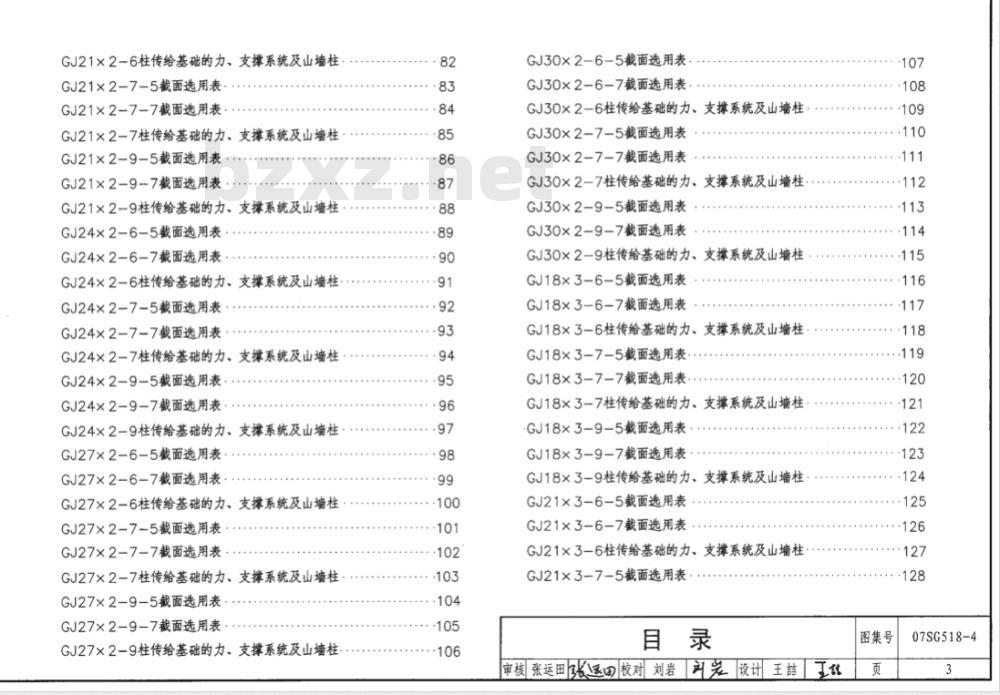

GJ21×2一6柱传给基础的力、支撑系统及山墙柱GJ21×2-7-5截面选用表
GJ21×2-7-7截面选用表·
GJ21×2-7柱传给基础的力、支撑系统及山墙柱GJ21×2-9-5截面选用表·
GJ21×2-97截面选用表，
GJ21×2-9柱传给基础的力、支撑系统及山填柱GJ24×2-6-5截面选用表·
GJ24×2-6-7截面选用表
GJ24×2-6柱传给基础的力、支撑系统及山墙柱：GJ24×2-7-5截面选用表·
GJ24×2-7-7截面选用表
GJ24×2-7柱传给基础的力、支撑系统及山墙柱GJ24×2-9-5截面选用表·
GJ24×2-9-7截面选用表·
GJ24×29柱传给基础的力、支撑系统及山墙柱GJ27×2-6-5截面选用表·.
GJ27×2-6-7截面选用表·
GJ27×2一6柱传给基础的力、支撑系统及山墙柱GJ27×2-7-5截面选用表
GJ27×2-7-7截面选用表
GJ27×2-7柱传给基础的力、支撑系统及山墙柱GJ27×2-9-5截面选用表
GJ27×2-9-7截面选用表
GJ27×2-9柱传给基础的力、支撑系统及山墙柱.. -82
··83
..·84
··85
··86
.···87
.··88
..··89
··96
··99
.·100
··-103
.·104
.··105
··106
GJ30×2-6-5截面选用表
GJ30×2-6-7截面选用表
GJ3O×2一6柱传给基础的力、支撑系统及山墙柱GJ30×2-7-5截面选用表
GJ30×2-7-7截面选用表
GJ30×2一7柱传给基础的力、支撑系统及山墙柱GJ30×2-9-5截面选用表
GJ30×2-9-7截面选用表
GJ3O×2一9柱传给基础的力、支撑系统及山墙柱GJ18×3-6-5截面选用表
GJ18×3-6-7裁面选用表
GJ18×3-6柱传给基础的力、支撑系统及山墙柱GJ18×3-7-5截面选用表
GJ18×3-7-7截面选用表
GJ18×3-7柱传给基础的力、支撑系统及山墙柱GJ18×3-9-5截面选用表
GJ18×3-9-7截面选用表
GJ18×3-9柱传给基础的力、支撑系统及山墙柱GJ21×3-6-5截面选用表
GJ21×3-6-7截面选用表
GJ21×3-6柱传给基础的力、支撑系统及山墙柱GJ21×3-7-5截面选用表
审核张运田张运田校对刘岩刘设计王喆工让·107
.·108
.·109
··113
..·115
··117
.·118
...119
..·120
.··121
..·122
..·124
..·125
.··126
..·127
.··128
图集号
07SG518-4

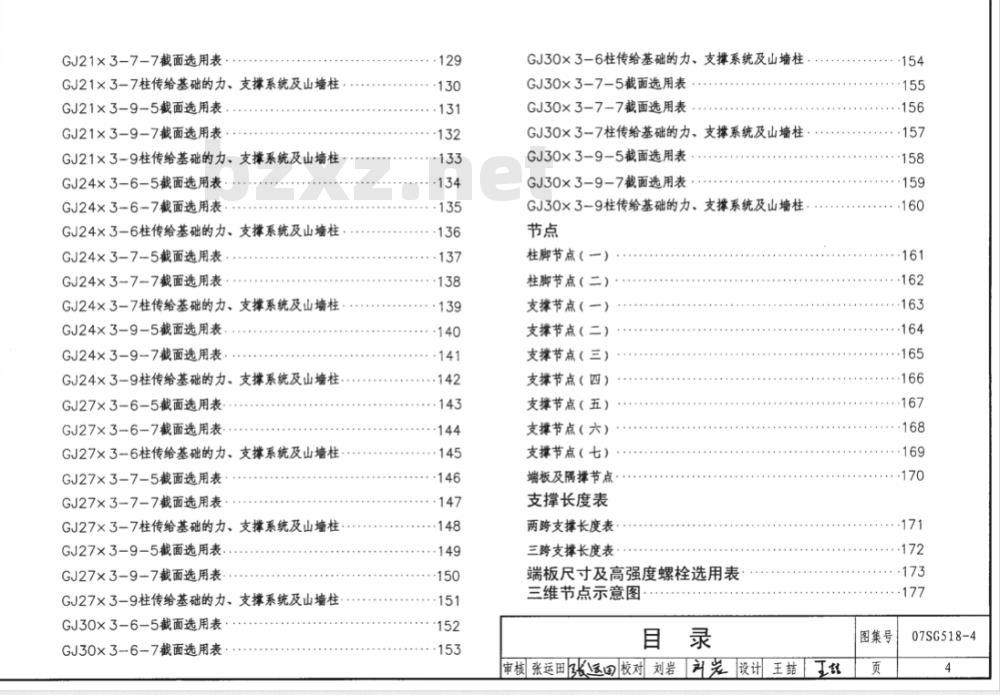

GJ21×3-77截面选用表
GJ21×3-7柱传给基础的力、支撑系统及山墙柱GJ21×3-9-5截面选用表，
GJ21×3-9-7截面选用表，
GJ21×39柱传给基础的力、支撑系统及山境柱，GJ24×3-6-5截面选用表，
GJ24×3-6-7裁面选用表
GJ24×3-6柱传给基础的力、支撑系统及山墙柱GJ24×3-75截面选用表，
GJ24×3~7=7截面选用表
GJ24×3-7柱传给基础的力、支撑系统及山墙柱GJ24×3-9-5截面选用表
GJ24×3-9-7裁面选用表，
GJ24×3-9柱传给基础的力、支撑系统及山墙柱。GJ27×36-5截面选用表
GJ27×3-6-7截面选用表
GJ27×3-6柱传给基础的力、支撑系统及山境柱GJ27×3-7-5截面选用表
GJ27×37-7截面选用表
GJ27×3-7柱传给基础的力、支撑系统及山墙柱：GJ27×3-9-5截面选用表，
GJ27×3-9-7截面选用表
GJ27×3-9柱传给基础的力、支撑系统及山墙柱GJ30×3-6-5截面选用表·
GJ30×36-7截面选用表·
.·129
.·130
...131
.·133
..··134
.·135
.·136
··138
··139
··140
.·141
.·146
.··147
.··148
..·149
··150
···151
：152
GJ30×3-6柱传给基础的力、支撑系统及山墙柱GJ30×3-7-5截面选用表
GJ30×3-7-7截面选用表
GJ30×3-7柱传给基础的力、支撑系统及山墙柱GJ30×3-9-5截面选用表
GJ30×3-9-7截面选用表
GJ30×3-9柱传给基础的力、支撑系统及山墙柱节点
柱脚节点（一）
柱脚节点（二）
支撑节点（一）
支撑节点（二）
支撑节点（三）·
支撑节点（四）·
支撑节点（五）·
支撑节点（六）·
支撑节点（七）·
端板及属撑节点··
支撑长度表
两跨支撑长度表·
三跨支撑长度表，
端板尺寸及高强度螺栓选用表
三维节点示意图
审核张运田张运田校对刘岩刘总设计王喆工让-154
..·156
.·158
.·159
.·162
..·163
.·165
.·166
..·167
..-171
.·-172
..-173
..-177
图集号
07SG518-4

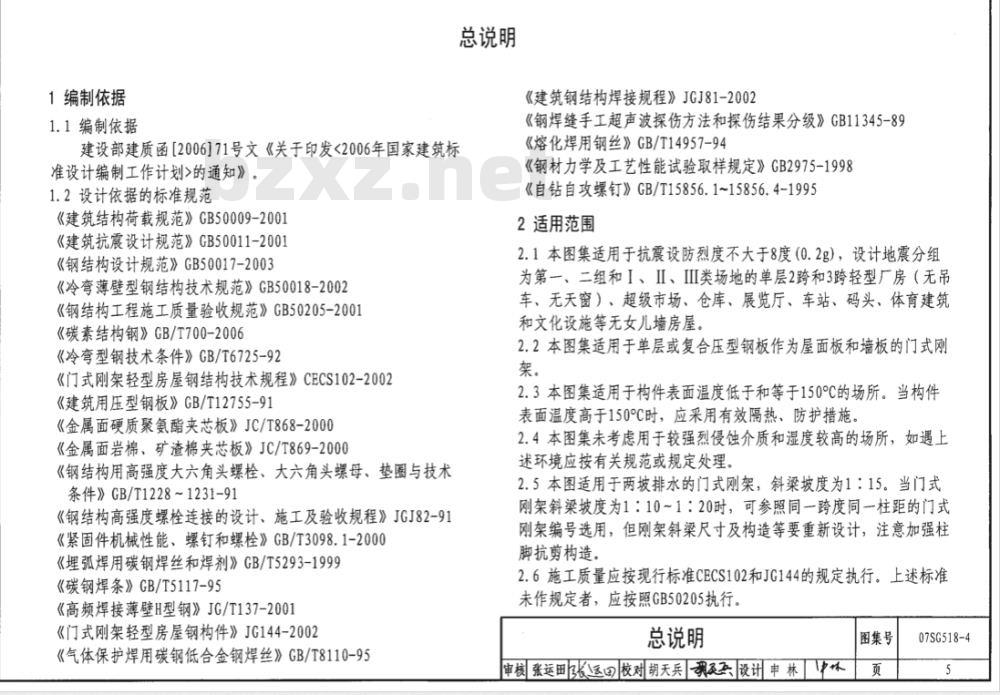

1编制依据
1.1编制依据
建设部建质函[2006]71号文《关于印发<2006年国家建筑标准设计编制工作计划>的通知》。1.2设计依据的标准规范
《建筑结构荷载规范》GB50009-2001《建筑抗震设计规范》GB50011-2001《钢结构设计规范》GB50017-2003《冷弯薄壁型钢结构技术规范》GB50018-2002《钢结构工程施工质量验收规范》GB50205-2001《碳素结构钢》GB/T700-2006
《冷弯型钢技术条件》GB/T6725-92《门式刚架轻型房屋钢结构技术规程》CECS102-2002《建筑用压型钢板》GB/T12755-91《金属面硬质聚氨酯夹芯板》JC/T868-2000《金属面岩棉、矿渣棉夹芯板》JC/T869-2000《钢结构用高强度大六角头螺栓、大六角头螺母、垫圈与技术条件》GB/T1228~1231-91
《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82-91《紧固件机械性能、螺钉和螺栓》GB/T3098.1-2000《埋弧焊用碳钢焊丝和焊剂》GB/T5293-1999《碳钢焊条》CB/T5117-95
《高频焊接薄壁H型钢》JG/T137-2001《门式刚架轻型房屋钢构件》JG144-2002《气体保护焊用碳钢低合金钢焊丝》GB/T8110-95总说明
《建筑钢结构焊接规程》JGJ81-2002《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345-89《熔化焊用钢丝》GB/T14957-94《钢材力学及工艺性能试验取样规定》GB2975-1998《自钻自攻螺钉》GB/T15856.1~15856.4-19952适用范围
2.1本图集适用于抗震设防烈度不大于8度（0.2g），设计地震分组为第一、二组和I、H、Ⅲ类场地的单层2跨和3跨轻型厂房（无吊车、无天窗）、超级市场、仓库、展览厅、车站、码头、体育建筑和文化设施等无女儿墙房屋。
2.2本图集适用于单层或复合压型钢板作为屋面板和墙板的门式刚架。
2.3本图集适用于构件表面温度低于和等于150°C的场所。当构件表面温度高于150C时，应采用有效隔热、防护措施。2.4本图集未考虑用于较强烈侵蚀介质和湿度较高的场所，如遇上述环境应按有关规范或规定处理。2.5本图适用于两坡排水的门式刚架，斜坡度为1：15。当门式刚架斜梁坡度为1：10~1：20时，可参照同一跨度同一柱距的门式刚架编号选用，但刚架斜染尺寸及构造等要重新设计，注意加强柱脚抗剪构造。
2.6施工质量应按现行标准CECS102和JG144的规定执行。上述标准未作规定者，应按照GB50205执行。总说明
图集号
审核张运田张运团校对胡天兵烈设计申林中林页
07SG518-4
2.7本图集应配合使用国家建筑标准图集《门式刚架轻型房屋钢结构》02SG518-1中相应的节点做法。3设计参数
3.1跨度：18m×2，21m×2，24m×2，27m×2，30m×218m×3，21m×3，24m×3，27m×3，30m×33.2柱距：6m，7.5m，9m
3.3檐口高度
5.4m（跨度18m×2和18m×3）
6.9m（跨度21m×2，24m×2，21m×3，24m×3）8.4m（跨度27m×2，30m×2，27m×3，30m×3）檐口高度准许土10%变化。
3.4柱底连接：柱底为铰接。
3.5跨中柱顶连接：两跨刚架，采用摇摆柱，梁连续，柱铰接于梁上：三跨刚架，其柱顶采用刚接。3.6檬条、墙梁间距：宜≤1.5m。3.7荷载分项系数：恒荷载：1.2（当恒有载内力组合有利时取1.0）；活荷载：1.4。
3.8屋面荷载（标准值，其中恒荷载不包括刚架斜梁自重）：恒荷载：0.30kNm2（柱距6m，7.5m），0.35kN/m2（柱距9m）。活荷载（或雪荷载）：0.5kN/m，0.70kN/m。3.9风荷载（基本风压）：0.5kN/m；0.70kN/m2（该值的重现期取50年，B类地面粗糙度，封闭式房屋）。3.10本图集适用于抗震设防烈度不大于8度（0.2g)，设计地震分组为第一、二组和I、II、ⅢI类场地，抗震设防类别为丙类建筑4材料选用
4.1门式刚架、支撑角钢、圆管钢柱及其他型钢选用的钢材应符合GB/T700-2006规定的0235-B级钢化学成分和机械性能。支撑圆钢材质应符合GB13013规定的Q235钢筋化学成分和机械性能，4.2门式刚架选用的Q235钢材，其设计强度取值应符合GB50017的规定，选用的HPB235钢筋，其设计强度取值应符合GB50010的规定4.3焊接材料
4.3.1手工焊接用的焊条应符合GB/T5117-95的规定。4.3.2埋弧自动焊接或半自动焊接用的焊丝应符合GB/T14957-94的规定，焊剂应符合GB5293-1999的规定，4.3.3二氧化碳气体保护焊用的焊丝应符合CB/T8110-95的规定。4.3.4焊接材料型号的选择，应与主体金属力学性能相匹配。焊接连接的强度设计值应符合GB50017的规定。4.4螺栓
4.4.1因本图集的门式刚架没有直接承受动力荷载也不属于冷弯薄壁型钢构件，所以门式刚架的樊柱节点均采用高强度螺栓承压型连接，在条件允许时，可采用摩擦面不处理的高强度螺栓连接。强度级别为10.9级，应符合JGJ82-91规定的要求。4.4.2门式刚架与標条、墙梁、支撑以及板材连接可采用性能等级为4.6级的普通螺栓。柱底板与基础连接采用Q235锚栓，应符合GB/T700-2006的规定。
5设计计算
5.1门式刚架设计按CECS102-2002的有关规定进行计算，本图集门式刚架的安全等级为二级。
5.2在抗震设防区，门式刚架设计考虑了地震作用的组合效应。门式刚架设计时不考虑屋面的不均匀积雪和积灰，总说明
图集号
审核张运田张运田校对胡天兵燕设计申林中林页
07SG518-4
5.3门式刚架设计时不考虑悬挂吊车和临时检修起重荷载，如因特殊需要由设计人员自行验算，并采取相应的有效措施解决。5.4柱子取外皮作为定位轴线，斜梁取通过小头中心平行于斜梁上表面的直线作为梁的轴线。
5.5受拉强度按净截面计算，受压强度按有效净截面计算，稳定按全截面计算，变形按毛截面计算。5.6柱脚按铰接假定计算。
5.7参数控制：
5.7.1柱顶水平位移≤H/60。
5.7.2柱间支撑：受拉杆件长细比1/400（带张紧装置）。5.7.3翼缘外伸部分宽厚比<15。5.7.4主要受压构件长细比入≤180。5.8標条和墙梁可按照SG521-1~4《钢標条钢墙梁》的规定选用，也可根据规范自行设计。
5.9山墙抗风柱与刚架连接应位于横向支撑刚性系杆节点处，如不在该处，设计人员应采取措施，并自行验算，并注意连接构造不应造成梁的扭转。
5.10柱脚锚栓按承受拉力设计，不承担剪力。柱脚底板与混案土基础面间的摩擦系数按0.4计算，摩擦力不够抵抗水平剪力时，应考虑设剪力键承受剪力。
5.11柱脚锚栓均用双螺母，螺栓直径：门式刚架单跨跨度为18m用2个M24，为21m和24m时用2个M30，为27m用4个M24，为30m用4个M30
5.12边柱节点域应设置斜向加劲肋。6支撑布置
6.1设置支撑体系是保证整个门式刚架房屋整体刚度和稳定性的主要措施。支撑杆件及相关节点必须按内力计算结果进行设计6.2屋面横向水平支撑在温度伸缩区段两端第一柱间的斜梁上翼缘布置一道，在交叉支撑之间设刚性杆（或刚性樽条）。横向水平支撑的间距同柱支撑间距。
6.3柱间支撑的间距不大于36m（柱距6m），37.5m（柱距7.5m），36m（柱距9m）。
6.4在屋脊处和檐口处以及中柱顶上应设置刚性系杆，并沿纵向连续布置。
6.5刚架斜梁下翼缘受压，还应沿斜梁下翼缘或紧靠下翼缘的腹板处，除在横向支撑节点处设置隅撑外，应每隔3m设置一道属撑。刚架柱隅撑设置见国家建筑标准图集《门式刚架轻型房屋钢结构》02SG518-1第61页节点。
6.6拉条在標条跨度6m时跨中设置一道，在7.5m和9m时在三分点附近设置2道。在槽口及屋脊处应布置斜拉条。6.7在墙梁之间分别设置1~2道拉条，在上部宜布置斜拉条。7耐火
7.1钢结构建筑的耐火等级及钢构件的耐火极限应根据门式刚架轻型房屋的使用要求由建筑专业确定，防火涂料应符合CECS24-90的规定。
8钢结构的制作
8.1钢结构加工制作前应编制工艺和施工组织设计，在制作中宜实施工序质量控制，建立质量保证体系。总说明
审核张运田张运田校对胡天兵勇燕设计申林中林图集号
07SG518-4
8.2门式刚架房屋钢结构施工过程中使用的计量器具必须经计量法定单位验证合格，并在有效期内制作，安装与验收（包括基础施工单位）统一用尺。
8.3选用的钢材除需具有出广合格证书外，在下料前应进行抽样复验，证明符合规范要求的质量标准的材料方可下料。8.4钢构件加工前要放大样，校核尺寸准确后方可下料，下料时宜采用自动切割机切割。
8.5焊接构件的坡口和切口质量应符合相关规范规定。8.6焊接宜采用自动焊接机或半自动焊机进行焊接，对接焊缝按二级焊缝检验质量，拼板按一级焊缝检验质量。8.7图集中未注明焊缝焊脚尺寸，如下图：单面焊缝hr=1.2min（ti，t2）
/双面焊缝hr=0.7t
hr=min（ti,1.2t）当t<6mm
h,=min（t,-2,1.2t，）当t>6mm8.8连接柱间支撑、角钢水平支撑的节点板应与支撑杆件等强度连接。
8.9雨雪天气时，禁止露天焊接。构件焊区表面潮湿或有冰雪时必须清除于净方可施焊。四级风力以上时焊接应采取防风措施8.10多层焊接应连续施焊，其中每一层焊缝焊完后，应及时清理如发现有影响焊缝质量的缺陷，必须清除后再焊。8.11钢构件在焊接后产生超过允许偏差范围的变形应给予矫正当采用机械方法进行构件变形矫正时，环境温度应不低于0°C。当采用加热方法进行矫正时，加热要缓慢，加热温度严禁超过900°C，以防材质过烧。
8.12钢结构的防腐宜用喷射和抛射除锈，除锈等级为Sa2。钢构件潮漫或有冰雪时，必须清除于净方可施焊。四级风力以上时焊接应采取防风措施。
8.13主要构件不准许在现场打孔和焊接，8.14防腐蚀涂料的选用要根据使用环境的腐蚀介质情况和除锈等级选择相应的涂料。在一般的大气环境中，没有特殊腐蚀介质，可以选用普通防锈漆、涂装底漆、中间漆和面漆，并应注意三种油漆的配套使用。底漆必须在工厂完成喷涂，漆层干漆膜总厚度室内为125um，室外为150μum。
8.15涂装时，环境温度宜在5°℃C~38°℃之间，相对湿度不大于85%钢构件表面有结露时不得涂装：若遇下雨、下雪和大风天气，应停止涂装。
8.16冷弯薄壁型钢榛条若采用热浸镀锌，其镀锌量（双面镀锌量）不宜小于275g/m2。
8.17钢结构制作质量应符合GB50205-2001规定及相关标准的规定8.18斜梁的腹板不宜采用卷板压平的开平板，翼缘与腹板的连接宜采用单面焊
9安装要求
9.1柱子安装前，应对所有柱脚锚栓空间位置的准确性进行核对和校正。
总说明
图集号
审核张运田张运田校对胡天兵澜烈设计申林中林页
07SG518-4
9.2结构安装前应对构件和连接材料的质量进行复检。构件的变形或缺陷超出允许偏差时，应在安装前进行处理。油漆破损等要及时修复补漆，吊装前要将构件上的油污、尘土清洗干净。9.3安装顺序应从靠近山墙的有柱间支撑的两榻刚架开始，在刚架安装完毕后，应将其间的標条、支撑、拉条、隅撑等全部装好并检查垂直度和方正度，然后以这两棉刚架为起点，向房屋另一端安装。螺栓应在校准后再行拧紧。刚架调整完毕后，全部高强度螺栓应在48h内终完毕，必要时应设置临时支撑。9.4构件吊装应选择好吊点。大跨度构件的吊点需经计算确定吊装时应采取防止构件扭曲和损坏的措施。9.5门式刚架安装在形成空间刚度单元后，应及时对柱底板和基础顶面的空隙采用微膨胀的二次灌浆料进行二次灌浆。9.6屋面板的接缝方向应避开主要视角，应将面板搭接边朝向常年主风向的下风方向。屋面板的搭接长度为150~250mm，墙板招接长度为60~100mm。
9.7穿透式面板自钻自攻螺钉的固定，应先用模板在面板上预钻孔，固定从面板中心开始，然后向两边伸展，最后固定钢板的搭接边。自攻螺钉上的防水垫圈应适度压紧。9.8屋面板的搭接处，应设置耐老化、抗极冷极热且保持良好的柔韧性、在-18℃~-60℃之间仍保持密封性的密封胶条。纵横方向搭接边设置的胶条应连续。口和屋檐处的搭接边除胶条外，应设置与屋面板剖面相同的堵头。胶条施工时应保持面板清洁和干燥。
9.9隔热材料宜采用带有单面或双面防潮层的保温材料。隔热材料安装时两端应用专用工具固定，毡材应展平并适度张紧。安装时防潮层应置于建筑物内侧，表面不得产生破损和孔洞。防潮层的纵横向搭接应采用胶带粘接或锁缝连接。位于端部的毡材应将防潮层反折封闭，以防止雨水与毡材接触。保温材料不能承担自重时，应铺设在支撑网上。
9.10屋面板宜采用连续铺设的连续板。屋面板应设置止水端，位于屋脊处的面板应向上折边，以防止在泛水板和盖板下方的雨或雪被风吹入建筑物内。位于屋面板下端的板边应向下折边，以保证雨水顺利排出。
9.11在屋面板上需要开孔或设置突出物时，应在突出物周围安装特殊的泛水板，并在高边安装引流天沟。开洞直径大于300mm的圆洞和单边长于300mm的方洞，应设次结构加强。9.12標条与支托的连接和拉条与標条的连接，应采用螺栓连接：不得采用焊接
9.13在基本风压比较大的地区，选用屋面板时，注意验算角部在风吸力时屋面板的承载力是否满足要求，并在安装时加强板的固定，以防在风吸力作用下破坏。9.14本图集中未注明的安装螺栓为不小于M12，性能为4.6C级。10使用说明
10.1代号：
刚架：GJ**×*-*-*(a或b)
刚架跨度跨数柱距活荷载
总说明
图集号
审核张运田张运田校对胡天兵设计申林中林页
07SG518-4
刚性系杆-GXG；山墙支撑-SQC；水平支撑-SC；柱间支撑-ZC。山墙刚性系杆-XOG；山墙柱-SQZ。10.2选用方法：选用本图集时，可根据该工程的地质条件、抗震设防烈度、平面尺寸、门式刚架跨度、柱间距离、檐口高度、屋面荷载和基本风压等设计参数，从刚架选用表、支撑选用表、稳条选用表和墙梁选用表等表格选用所需要的门式刚架和相关的各种构件。
10.3刚架的选用
10.3.1在非抗震设防地区，根据刚架选用表中屋面荷载设计值：刚架的跨度、柱距、檐口高度、风荷载标准值儿个参数即可由网架选用表查出所需要的刚架。
10.3.2在抗震设防地区，根据刚架选用表中屋面荷载设计值、刚架的跨度、柱距、檐口高度、风荷载标准值、抗震设防烈度几个参数即可由刚架选用表查出所需要的刚架。10.4选用举例：
某工程拟建设在II类场地土上，平面尺寸为90m(12×7.5)x60m，采用两跨门式刚架压型钢板体系，柱距为7.5m，檐口高度为8.4m，安全等级为二级，屋面恒载为0.30kN/m；墙板为0.30kN/m；活荷载为0.50kN/m；雪荷载为0.40kN/m；风荷载（基本风压）为0.50kN/m；抗震设防烈度7度。请选用所需的刚及相关构件。
a）刚架选用
采用双跨门式刚架，30×2=60m，柱距7.5m，屋面恒荷载0.30kN/m2，屋面活荷载0.50kN/m2，风荷载为0.50kN/m。根据图GJ30×2-7-5”查得应选用刚架GJ30×2-7-5。6）支撑选用
根据刚架截面GJ30×2-7-5，查图“GJ30×2-7支撑系统及山墙柱”，选择在风荷载下的支撑系统为：柱间支撑型号（ZCx）：L100×6，水平支撑型号（SCx）：L80×5：刚性系杆型号（GXGx），Φ152×4.0选择在地震荷载作用下的支撑系统为：柱间支撑型号（ZCx）：2L75×5，水平支撑型号（SCx）：L90×6，刚性系杆型号（GXGx）：Φ168×5.0。c）山墙柱选用
根据刚架截面GJ30×2-7-5，查图GJ30×2-7支撑系统及山墙柱”，选择山墙柱系统为：
山墙柱型号（SQZ）：H350×250×4.5×9，山墙支撑型号（SQCx）：Φ16，山墙刚性系杆型号（SQG）：Φ102×5。d）墙梁、標条、直拉条和斜拉条按国家建筑标准设计图集SC521-1~4《钢模条钢墙梁》选用。e）根据图“GJ30×2-7支撑系统及山墙柱”中的柱脚反力设计基础。
11配套加工详图
用户在使用本图集的过程中，如需与本图集配套的门式刚架加工详图，请与010-88361155-409（2008年2月6日前）或010-68799351(2008年2月6日后）联系预订。总说明
审核张运田张医四校对胡天兵杰设计申林林图集号
07SG518-4
注：1.构件截面选用表见71~73页。2.刚架传给基础的力见73页。
nx6000
nx6000
18m×2跨6.0m柱距平面构件布置示意图CXG2
nx6000
nx6000
n×6000
18m×2跨6.0m柱距平面构件布置示意图GXG1
图集号
审核张运田张运田校对申林中林设计刘岩瓷页
soz4t1
07SG518-4
