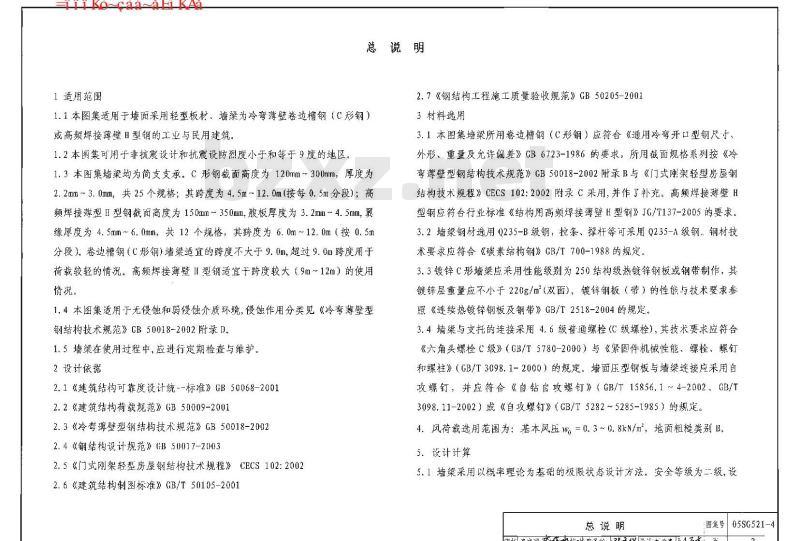

1适用范围
05SG521-4_2
总说明
2.7《钢结构工程施工质量验收规范》GB50205-20011.1本图集适用于墙面采用轻型板材、墙梁为冷弯薄壁卷边槽钢（C形钢）或高频焊接薄壁日型钢的工业与民用建筑。1.2本图集可用于非抗震设计和抗震设防烈度小于和等于9度的地区。1.3本图集墙梁均为简支支承。C形钢截面高度为120mm~300mm，厚度为2.2mm~3.0mm，共25个规格；其跨度为4.5m～12.0m（按每0.5m分段）；高频焊接薄型H型钢截面高度为150mm~350mm，腹板厚度为3.2mlml~4.5mm，翼缘厚度为4.5mm～6.0mm，共12个规格，其跨度为6.0m~12.0m（按0.5m分段）。卷边槽钢（℃形钢)墙梁适宜的跨度不大于9.0m,超过9.0m跨度用于荷载较轻的情况。高频焊接薄壁I型钢适宜于跨度较大（9m～12m）的使用情况。
1.4本图集适用于无蚀和弱侵蚀介质环境，侵蚀作用分类见《冷弯薄壁型钢结构技术规范》GB50018-2002附录D。1.5墙梁在使用过程中，应进行定期检查与维护。2设计依据
2.1《建筑结构可靠度设计统--标准》B50068-20012.2《建筑结构荷载规范》GB50009-20012.3《冷弯薄壁型钢结构技术规范》GB50018-20022.4《钢结构设计规范》GB50017-2032.5《门式刚架轻型房屋钢结构技术规程》CECS102:20022.6《建筑结构制图标准》CB/T50105-20013材料选用
3.1本图集墙梁所用卷边槽钢（C形钢）应符合《通用冷弯开口型钢尺寸、外形、重量及允许偏差》CB6723-1986的要求，所用截面规格系列按《冷弯薄壁型钢结构技术规范》CB50018-2002附录B与《门式刚架轻型房屋钢结构技术规程》CECS 102:2002附录 C采用,并作了补充。高频焊接薄壁 H型钢应符合行业标准《结构用高频焊接薄壁H型钢》JG/T137-2005的要求。3.2墙梁钢材选用Q235-B级钢，拉条、撑杆等可采用Q235-1级钢、钢材技术要求应符合《碳素缔构钢》GB/T700-1988的规是。3.3镀锌C形墙梁应采用性能级别为250结构级热镀锌钢板或钢带制作，其镀锌层重量应不小于220g/m（双面），镀锌钢板（带）的性能与技术要求参照《连续热镀锌钢板及钢带》GB/T2518-2004的规定。3.4墙梁与支托的连接采用4.6级普通螺栓（C级螺栓），其技术要求应符合《六角头螺栓C级》（GB/T5780-2000）与《紧固件机械性能、螺栓、螺钉和螺柱》（GB/T3098.1-2000）的规定。墙面压型钢板与墙梁连接应采用自攻螺钉，并应符合《自钻自攻螺钉》（GB/T15856.1～4-2002、GB/T3098.11-2002）或《自攻螺钉》（GB/T5282～5285-1985）的规定。4、风荷载选用范围为：基本风压w=0.30.8kN/m，地面粗糙类别B5．设计计算
5.1墙梁采用以概率理论为基础的极限状态设计方法。安全等级为二级，设总说明
图集号05SG521-4
核李要明李校对张冬华张圣伴设计刘迎春通素页2
iiiKo-caa~aEiKA

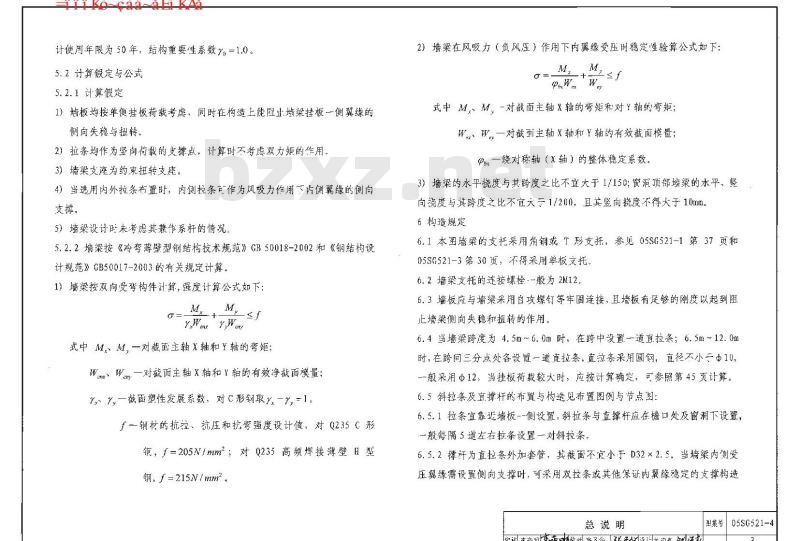

计使周年限为50年，结构重要性系数Yh=1.0。5.2计算假定与公式
5.2.1计算假定
1）墙板均按单侧挂板荷载考虑：同时在构造上能阻止墙梁挂板一侧翼缘的侧向失稳与扭转。
2）拉条均作为竖向荷载的支撑点，计算时不考虑双力矩的作用，3）墙梁支座为约束扭转支座。
4）当选用内外拉条布置时，内侧拉条作为风吸力作用下内侧翼缘的侧向支撑。
5）墙梁设计时未考虑其兼作系杆的情况5.2.2墙梁按《冷弯薄壁型钢结构技术规范》GB50018-2002和《钢结构设计规范》GB50017-2003的有关规定计算。1）墙梁按双向受弯构件计算，强度计算公式如下：a=+≤
y,Woney,Weny
式中M、M,一对截面主轴X轴和Y轴的弯矩；WimyWem.一对截面主轴X轴和Y辑的有效净截面模量；,一截面塑性发展系数，对C形钢取--1。厂一钢材的抗粒、抗压和抗弯强度设计值，对 Q235 C 形钢，f=205N/mm2；对Q235高频焊接薄壁H型钢，f =215N/mm2。
05SG521-4_3
2）墙梁在风吸力（负风压）作用下内翼缘受压时稳定性验算公式如下：a=-Mi+M,<
式中M、M，-对截面主轴X轴的弯矩和对Y轴的弯矩；Wa、W一对截面主轴X轴和rY轴的有效截面模量；一绕对称轴（X轴）的整体稳定系数。3）墙梁的水平挠度与其跨度之比不宜大于1/150:窗源顶部墙梁的水平、坚向尧度与其跨度之比不宜大于1/200，且其竖向挠度不得大于10mm6构造规定
6.1本图墙梁的支托采用角钢或T形支托，参见05SG521-1第37页和05SG521-3第30页，不得采用单板文托。6.2墙梁支托的连接螺栓-一般为2M12.6.3墙板应与墙梁采用自攻螺钉等牢固连接，且墙板有足够的刚度以起到阻正墙梁侧向失稳和扭转的作用。6.4当墙梁跨度为4.5m~6.0m时，在跨中设置-道直拉条；6.5m~12.0m时，在跨间三分点处各设置一道直拉条。直拉条采用圖钢，直径不小二Φ10，--般采用中12，当挂板荷载较大时，应按计算确定，可参照第45页计算。6.5斜拉条及直撑杆的布置与构造见布置图例与节点图：6.5.1拉条宜靠近墙板--侧设置，斜拉条与直撑杆应在檐口处及窗洞下设置一般每隔5道左右拉条设置一对斜拉条。6.5.2撑杆为直拉条外加套管，其截面不宜小于D32×2.5。当墙梁内侧受压翼缘需设置侧向支撑时：可采用双拉条或其他保证内翼缘稳定的支撑构造总说明
审核李病羽变校对 张圣华张圣设文迎春盈集号
05SG521-4
iiiKo~caa~aEiKA
措施。

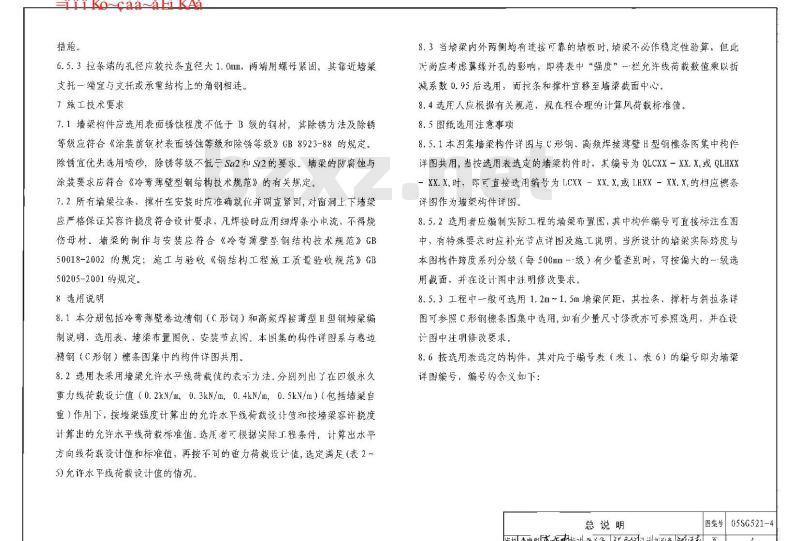

6.5.3拉条端的孔径应较拉条直径大1.0mm，两端用螺母紧固，其靠近墙梁支托一端宣与文托或承重结构上的角钢相连。7施工技术要求
7.1墙梁构件应选用表面锈蚀程度不低于B级的钢材，其除锈方法及除锈等级应符合《涂装前银材表面锈蚀等级和除锈等级》GB8923-88的规定除锈宜优先选用喷砂，除锈等级不低二Su2和St2的要求。墙梁的防腐蚀与涂装要求应符合《冷弯薄壁型钢缩构技术规范》的有关规定。7.2所有墙梁拉条、撑杆在安装时应准确就位并调直紧固，对窗洞上下墙梁应严格保证其容许挠度符合设计要求，凡焊接时应用细焊条小中流，不得烧伤母材。墙梁的制作与安装应符合《冷弯薄壁型钢结构技术规范》CB50018-2002的规定：施工与验收《钢结构工程施工质量验收规范》GB50205-2001的规定。
8选用说明
8.1本分册包括冷弯薄壁卷边槽钢（C形钢）和高焊接薄型H型钢墙梁编制说明、选用表、墙梁布置图例、安装节点图。本图集的构件详图系与卷边樽钢（C形钢）条图集中的构件详图共用。8.2选用表采用墙梁允许水子线荷载的表示方法。分别列出了在四级永久重力线荷载设计值（0.2kN/m、0.3kN/m，0.4kN/m，0.5kV/m）（包括墙梁自重）作用下，按墙梁强度计算出的允许水平线荷载设计值和按墙梁容许挠度计算出的允许水平线荷载标准值。选用者可根据实际工程条件，计算出水平方向线荷载设计值和标准值，再按不司的重力荷载设计值，选定满足（表2~5)允许水平线荷载设计值的情况。05SG521-4_4
8.3当墙梁内外两侧均有连接可靠的墙板时，墙梁不必作稳定性验算，但此无尚应考虑翼缘开孔的影响，即将表中“强度”一栏允许线荷载数值乘以折减系数0.95后选用，而拉条和撑杆宜移至墙梁截面中心，8.4选用人应根据有关规范，规在程合理计算凤荷载标准值。8.5图纸选用注意事项
8.5.1本图集墙梁构件详图与C形钢、高频焊接薄壁H型纲条图集中构件详图共用，当按选用表选定的墙梁构件时，其编号为QLCXX一XX.X,或QLHXX-XX.X,时，即可直接选用编号为 LCXX-XX.X,或I.HXX- XX.X,的相应条详图作为墙梁构件详图。
8.5.2选用者应编制实际工程的墙梁布置图，其中构件编号可直接标注在图中，有特殊要求时应补充节点详图及施工说明，当所设计的墙梁实际跨度与本图构件跨度系列分级（每500mm－-级）有少量差别时，可按偏大的一·级选用截面，并在设计图中注明修改要求。8.5.3工程中一般可选用1.2m~1.5m墙梁间距，其拉条、撑杆与斜拉条详图可参照C形钢条图集中选用，如有少量尺寸修改亦可参照选月，并在设计图中注明修改要求。

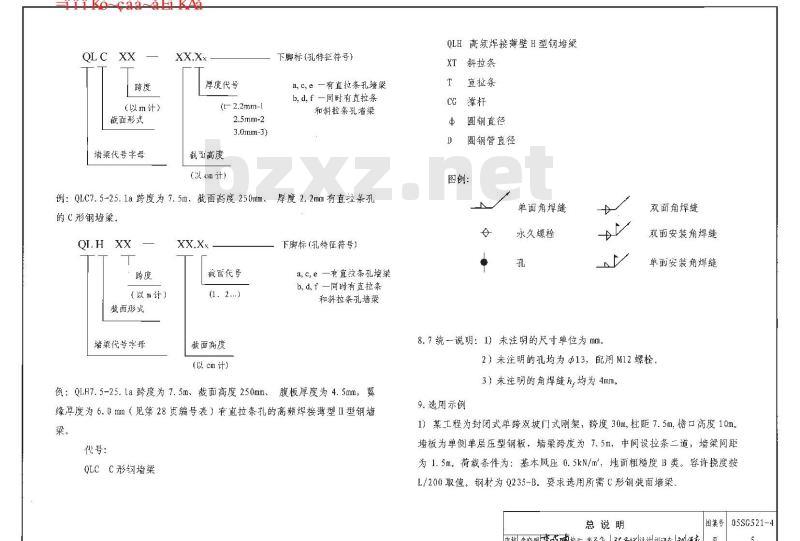

8.6按选用表选定的构件，其对应于编号表（麦1、表6的继号即为墙梁详图编号，编号的含义如下：
总说明
图集号05SG521-4
省树李晓明连通校对张圣华张圣尘汉刘迎春通封页
iiKo~caa~aEikA
(以m计)
截面形式
墙梁代号字母
厚度代号
(t- 2.2mm3-1
截至高度
(以cm计）
例：QLc7.5-25.1a跨度为7.5m。截面高度250mm、的℃形钢墙梁。
（以m讨）
截面形式
墙梁代号字母
截面代号
(1、2...)
截面高度
(以 cm计)
下脚标(孔特征符号)
05SG521-4_5
ac,e一有直拉条孔蜡梁
b, d, f 一同时有直拉条
和斜拉条孔墙梁
厚度2.2mm有直拉条孔
下脚标(孔特征符号）
ac,e一有直拉条孔墙染
b, d, f 一同有直拉条
和斜拉条孔墙柔
例：QLH7.5-25.la跨度为7.5m、截面高度250mm、腹板厚度为4.5mm，翼缘厚度为6.0mm（见第28页编号表）有直拉条孔的高频焊接薄型IⅡI型钢墙梁。
代号：
QLCC形纲堵梁
QLH高频焊接薄壁H型钢墙梁
XT斜拉条
直拉条
圆钢直径
圆钢管直径
图例：
单面角焊缝
永久螺栓
8.7统一说明：1）未注明的尺寸单位为 mm。双面角焊缝
双面安装角焊缝
单面安装角焊缝
2）未注明的孔均为Φ13，配月M12螺栓。3）未注明的角焊缝h,均为 4mm。9.选用示例
1）某工程为封闭式单跨双坡门式刚架，跨度30m,柱距7.5m，檐口高度10m墙板为单侧单层压型钢板，墙梁跨度为7.5m，中间设拉条二道，墙梁间距为1.5m。荷载条件为：基本风压0.5kN/m；地面粗糙度1类。容许挠度按L/200取值。钢材为Q235-B。要求选用所需C形钢载面墙梁总说明
中树 李晓明李感校式张圣车张圣车设计刘迎春本图集号
05SG521-4
iiiKo-caa~aEiKA
解：永久荷载标准值：
单层压型钢板
0.10kN/m（沿墙面）
墙梁及拉条自重0.10kN/m
永久荷载设计值：p=1.2×0.2×l.5-0.36kN/m按CECS102:2002附录A，墙梁体型系数u.取-1.1，风压高度系数u,=1.0，基本风压值乘以1.05系数。风线荷载标准值：W=u.u,wgs
=1. 0 × 1. 1 × (0. 5 × 1. 05) × 1. 5 = 0. 87kN/m风线荷载设计值：W=1.4w
=1. 4 × 0. 87 =1. 22kN/m
按永久线荷载为0.36kN/m时，由C形钢墙梁充许水平线荷载值表3、表4插入得满足强度，挠度要求的墙梁截面为C200×70×20×2.5（编号QLC7.5-20.2)，其允许水平线荷载值为：按强度【w】=1.34k./m>1.22kN/m按挠度2【w,1=1.0kN/m>0.87kN/m按稳定验算查得所选截面在有支撑时允许线荷载：【w]=1.35kN/m>1.22kN/ml可满足要求。即仍用原截面，但需按布置图在墙梁内侧增加拉条的构造措施2）某_工程为封闭式单跨双坡门式刚架，跨度为30m，柱距9.0m，檐口高度10.0m。墙板为单侧单层压型纲板，墙梁跨度为9.0m，中间设拉条二道，墙梁间距为1.5m，荷载条件为：基本风压0.50kN/m2，池面粗糙度B类。容许劵度按L/200取值。钢材为Q235-B。按要求选周所需的高频焊接薄壁H型钢截面墙梁。
05SG521-4_6
单层压型钢板
解：永久荷载标准值
墙梁及拉条
0.10kN/m（沿墙面）
永久荷载设计值：P=1.2×0.25×1.5=0.45kN/m按CECS102:2002附录A，墙梁体型系数u,取-1.1，风压高度系数μ,=1.0，基本风压值乘以1.05系数。风线荷载标准值：we=u,u,wos
=1. 0 ×1. 1 × (0. 5 × 1. 05) × 1. 5= 0. 87kN/m风线荷载设计值：w=1.4ws
= 1. 4 × 0. 87 =1. 22kN/m
按永久线荷载为0.45kN/m时，由高频焊接薄壁型H型钢墙梁允许水平线荷载值表（表9、表10)插入计算，查得满足强度、挠度要求的墙梁截面为H200×100×3.2×45（编号QLH9.0=20.1)，其允许水平线荷载值为：按强度［w］=2.11kN/m>1.22kN/m按挠度［w,］=1.13kN/m>0.87kN/m按稳定验算查得所选截面在有支撑时允许线荷载：[w] =1.70kN/m>1.22kN/m满足要求即仍用原截面，但需在墙梁内侧增加拉条的构造猎施；否则应增大墙梁截面 为H200x150×4.5×6.0 (编号 0LH9. 0-20. 3) [w]=1,96 kN/m>1.22 kN/m 满足要求。1以下企业参加了本图集的编制工作厦门正黎明冶金机械有限公司
北京多维联合轻钢板材有限公司总说明
核李鸣航校张圣华设刘迎春
图案号 05SG521-4
