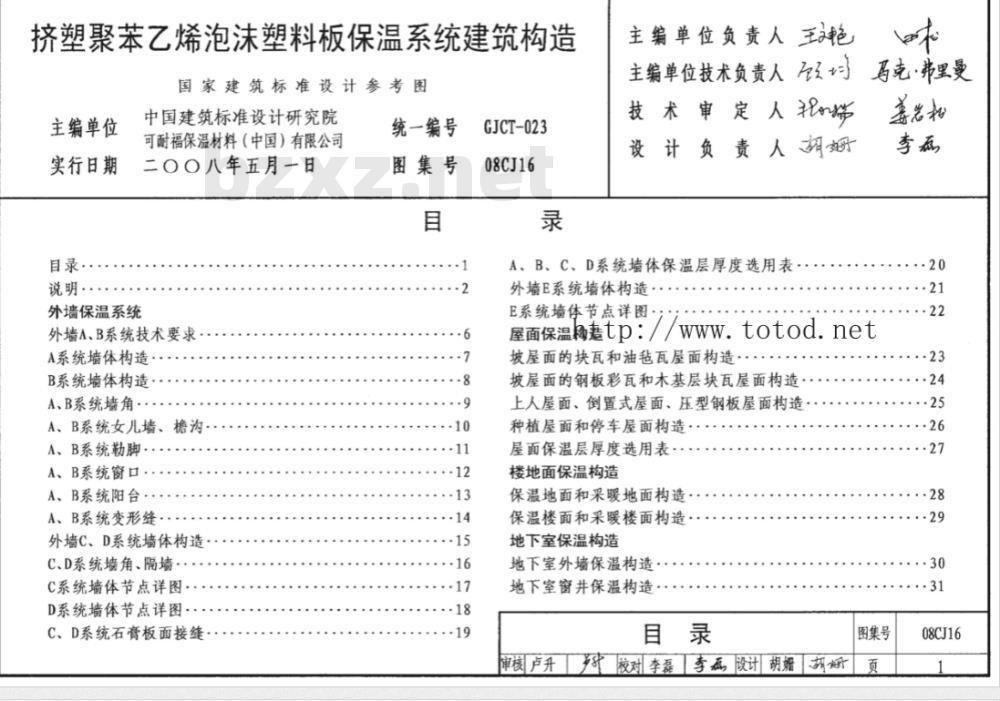

挤塑聚苯乙烯泡沫塑料板保温系统建筑构造国家建筑标准设计参考图
主编单位
实行日期
说明·
中国建筑标准设计研究院
可耐福保温材料（中国）有限公司二〇〇八年五月一日
外墙保温系统
外墙A、B系统技术要求
A系统墙体构造：
B系统墙体构造
A、B系统墙角：
A、B系统女儿墙、檐沟：
A、B系统勒脚
A、B系统窗口
A、B系统阳台·
A、B系统变形缝
外墙C、D系统墙体构造
C、D系统墙角、隔墙
C系统墙体节点详图·
D系统墙体节点详图·
C、D系统石膏板面接缝
统一编号
图集号
GJCT-023
08CJ16
主编单位负责人王艳
主编单位技术负责人以均
技术审定人礼猫
设计负责人翊姆
A、B、C、D系统墙体保温层厚度选用表外墙E系统墙体构造
马克·弗里曼
善思机
E系统墙体节点详图：
屋面保温tp://www.totod.net
坡屋面的块瓦和油毡瓦屋面构造坡屋面的钢板彩瓦和木基层块瓦屋面构造上人屋面、倒置式屋面、压型钢板屋面构造种植屋面和停车屋面构造
屋面保温层厚度选用表
楼地面保温构造
保温地面和采暖地面构造
保温楼面和采暖楼面构造
地下室保温构造
地下室外墙保温构造：.
地下室窗井保温构造：
审核卢升中校对李磊李瓶，设计胡娜图集号
08CJ16

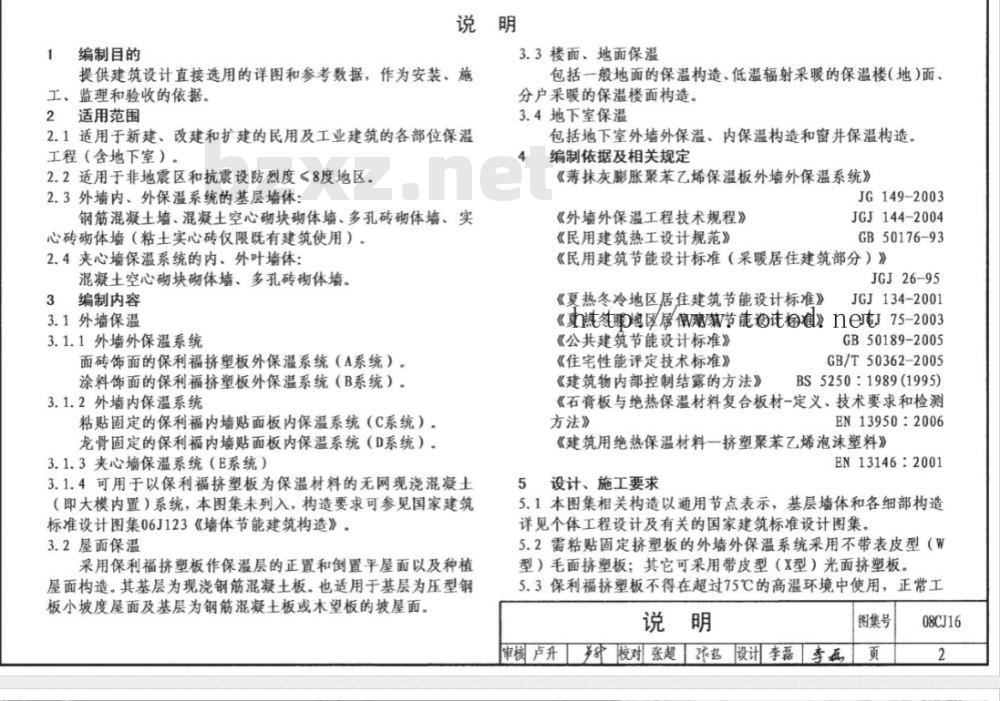

编制目的
提供建筑设计直接选用的详图和参考数据，作为安装、施工、监理和验收的依据。
2适用范围
2.1适用于新建、改建和扩建的民用及工业建筑的各部位保温工程（含地下室）。
2.2适用于非地震区和抗震设防烈度<8度地区。2.3外墙内、外保温系统的基层墙体：钢筋混凝土墙、混凝土空心砌块砌体墙、多孔砖砌体墙、实心砖砌体墙（粘土实心砖仅限既有建筑使用）。2.4夹心墙保温系统的内、外叶墙体：混凝土空心砌块砌体墙、多孔砖砌体墙。3编制内容
3.1外墙保温
3.1.1外墙外保温系统
面砖饰面的保利福挤塑板外保温系统（A系统）。涂料饰面的保利福挤塑板外保温系统（B系统）。3.1.2外墙内保温系统
粘贴固定的保利福内墙贴面板内保温系统（C系统）。龙骨固定的保利福内墙贴面板内保温系统（D系统）。3.1.3夹心墙保温系统（E系统）3.1.4可用于以保利福挤塑板为保温材料的无网现浇混凝土（即大模内置）系统，本图集未列入，构造要求可参见国家建筑标准设计图集06J123《墙体节能建筑构造》。3.2屋面保温
采用保利福挤塑板作保温层的正置和倒置平屋面以及种植屋面构造。其基层为现浇钢筋混凝土板。也适用于基层为压型钢板小坡度屋面及基层为钢筋混凝土板或木望板的坡屋面。3.3楼面、地面保温
包括一般地面的保温构造、低温辐射采暖的保温楼（地）面、分户采暖的保温楼面构造。
3.4地下室保温
包括地下室外墙外保温、内保温构造和窗井保温构造。编制依据及相关规定
《薄抹灰膨胀聚苯乙烯保温板外墙外保温系统》JG149-2003
《外墙外保温工程技术规程》
《民用建筑热工设计规范》
JGJ144-2004
GB50176-93
《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-95
《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001《夏蓝哦地区魔/节能设检值》ne75-2003《公共建筑节能设计标准》
《住宅性能评定技术标准》
GB50189-2005
GB/T50362-2005
《建筑物内部控制结露的方法》BS5250：1989（1995）《石育板与绝热保温材料复合板材-定义、技术要求和检测方法》
EN13950:2006
《建筑用绝热保温材料一挤塑聚苯乙烯泡沫塑料》EN13146:2001
5设计、施工要求
5.1本图集相关构造以通用节点表示，基层墙体和各细部构造详见个体工程设计及有关的国家建筑标准设计图集。5.2需粘贴固定挤塑板的外墙外保温系统采用不带表皮型（W型）毛面挤塑板；其它可采用带皮型（X型）光面挤塑板。5.3保利福挤塑板不得在超过75℃的高温环境中使用，正常工说明
图集号
审核卢升多校对张超设计李磊李瓶页08CJ16
作温度应控制在50℃以下。
5.4下线后的保利福挤塑板应在自然条件下，陈化28天以上方能使用。施工时，平面部位（如屋面）使用的挤塑板在室外暴露时间不应超过14天；垂直部位（如外墙）使用的挤塑板暴露时间不应超过28天。
5.5保温工程的施工应具备施工方案，施工人员应经过培训合格。
5.6施工时尚应遵守现行的国家和行业标准、规范、规程的规定，保利福挤塑板和保温配套材料的性能指标6
6.1保温系统的所有组成材料，应由可耐福保温材料（中国）有限公司成套供应，并对材料质量负责。6.2材料进场后，施工单位应按规定取样复检，严禁使用不合格产品。

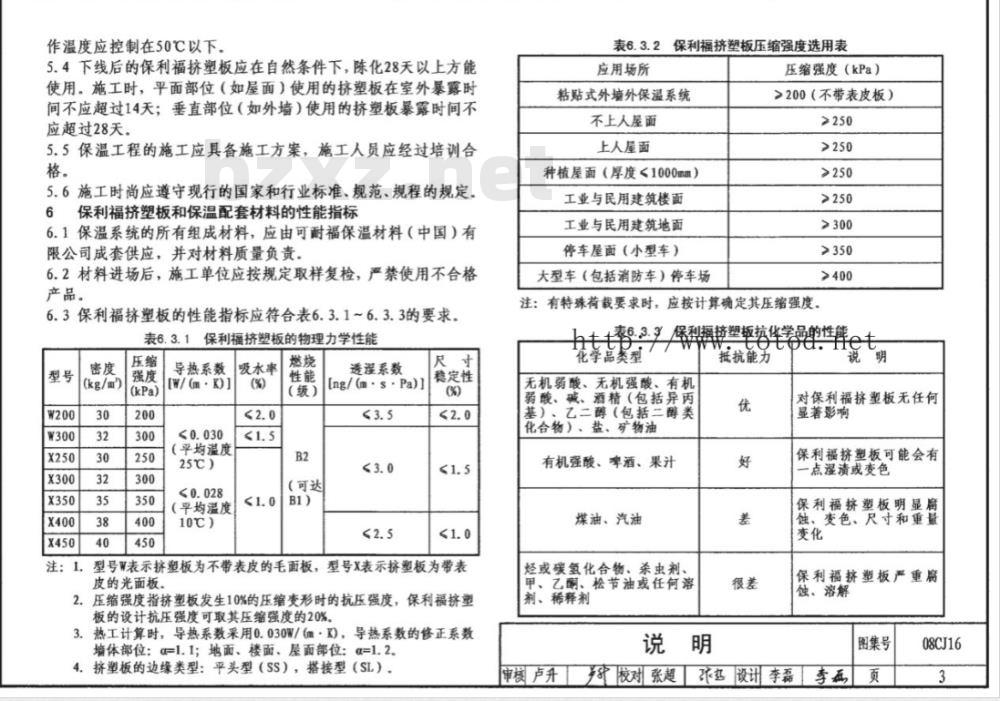

6.3保利福挤塑板的性能指标应符合表6.3.1~6.3.3的要求。表6.3.1
(kg/m)
保利福挤塑板的物理力学性能
导热系数
[W/ (m·K)]
（平均温度
25℃)
（平均温度
吸水率
（级）
（可达
透混系数
[ng/ (m · s Pa)]
稳定性
型号W表示挤塑板为不带表皮的毛面板，型号X表示挤塑板为带表皮的光面板，
压缩强度指挤塑板发生10%的压缩变形时的抗压强度，保利福挤塑2.
板的设计抗压强度可取其压缩强度的20%3.
热工计算时，导热系数采用0.030W/(m·X)，导热系数的修正系数境体部位：=1.1；地面、楼面、屋面部位：a=1.2.挤塑板的边缘类型：平头型（SS），搭接型（SL）。4.
表6.3.2保利福挤塑板压缩强度选用表应用场所
粘贴式外墙外保温系统
不上人屋面
上人屋面
种植屋面（厚度<1000mm）
工业与民用建筑楼面
工业与民用建筑地面
停车屋面（小型车）
大型车（包括消防车）停车场
压缩强度（kPa）
>200（不带表皮板）
注：有特殊荷载要求时，应按计算确定其压缩强度。htt:3/利摇特塑极较华学冕的性群et花学品美型//WW
抵抗能力
无机弱酸、无机强酸、有机
弱酸、碱、酒精（包括异丙
基）、乙二醇（包括三醇类
化合物）、盐、矿物油
有机强酸、啤酒、果汁
煤油、汽油
烃或碳氢化合物、：
杀虫剂、
甲、乙酮、松节油或任何溶
剂、稀释剂
对保利福挤塑板无任何
显著影响
保利福挤塑板可能会有
点湿渍或变色
保利福挤塑板明显腐
蚀、变色、尺寸和重量
保利福挤塑板严重腐
蚀、溶解
图集号
审核卢升校对张超张红设计李磊李瓦页
08CJ16

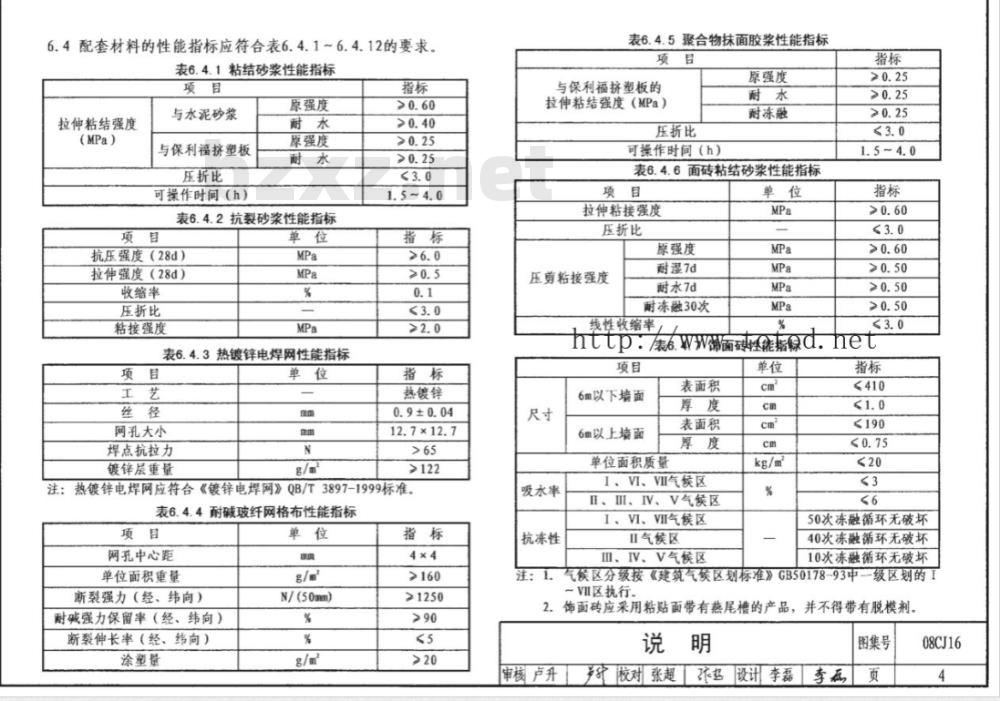

6.4配套材料的性能指标应符合表6.4.1~6.4.12的要求表6.4.1粘结砂浆性能指标
拉伸粘结强度
(MPa）
与水泥砂浆
与保利福挤塑板
压折比
可操作时间（h）
原强度
原强度
表6.4.2抗裂砂浆性能指标
抗压强度（28d）
拉伸强度（28d）
收缩率
压折比
粘接强度
表6.4.3热镀锌电焊网性能指标
网孔大小
焊点抗拉力
镀锌层重量
1. 5 ~ 4. 0
热镀锌
0. 9 ± 0. 04
12.7×12.7
注：热镀锌电焊网应符合《镀锌电焊网》QB/T3897-1999标准。表6.4.4耐碱玻纤网格布性能指标项目
网孔中心距
单位面积重量
断裂强力（经、纬向）
耐碱强力保留率（经、纬向）
断裂伸长率（经、纬向）
涂塑量
N/(50mm)
表6.4.5聚合物抹面胶浆性能指标项目
与保利福挤型板的
拉伸粘结强度（MPa）
压折比
可操作时间（h）
原强度
耐冻融
表6.4.6面砖粘结砂浆性能指标
拉伸粘接强度
压折比
原强度
压剪粘接强度
耐湿7d
附水7d
耐冻融30次
1. 5 ~ 4. 0
线性收缩率，
nttp：k6.ww舒面破能指d.net
6m以下墙面
6m以上墙面
单位面积质量
表面积
表面积
I、VI、VI气镁区
吸水率
抗冻性
Ⅱ、Ⅲ、IV、V气候区
I、VI、VI气侯区
ⅡI气候区
Ⅲ、IV、V气候区
≤410
≤190
50次冻融循环无破坏
40次冻融循环无破坏
10次冻融循环无破坏
气候区分级按《建筑气候区划标准》GB50178-93中一级区划的I注：1.
VI区执行
2.饰面砖应采用粘贴面带有热尾槽的产品，并不得带有脱模剂，说明
审核卢升多叶校对张超张设计李磊李图集号
08CJ16
粘接强度下载标准就来标准下载网

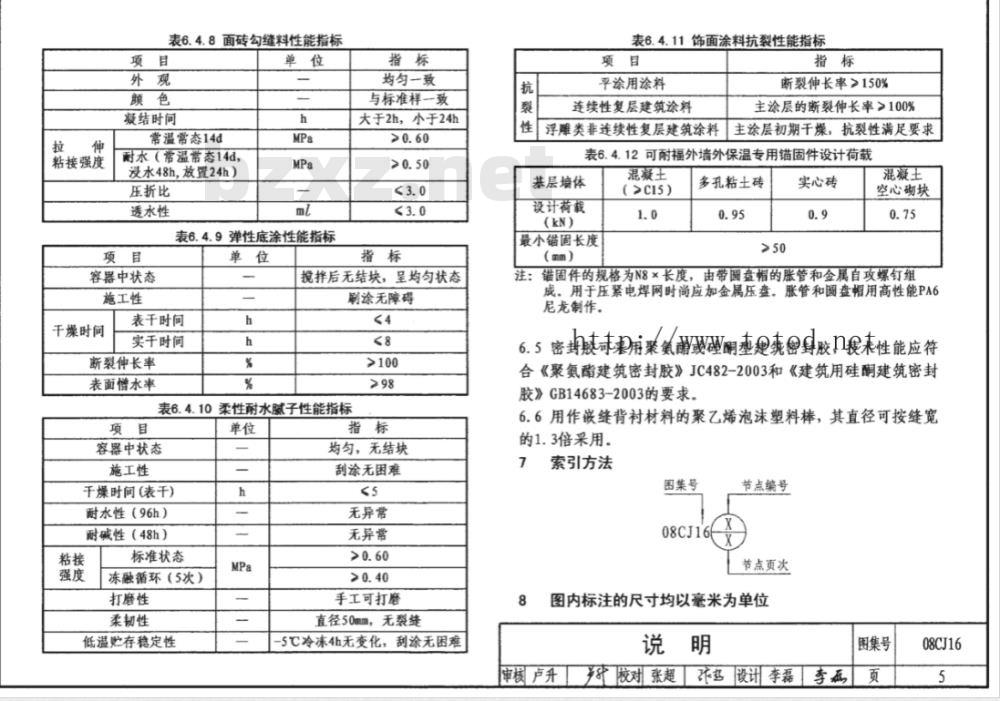

表6.4.8面砖勾缝料性能指标
凝结时间
常温常态14d
耐水（常温常态14d，
没水48h，放置24h）
压折比
透水性
表6.4.9弹性底涂性能指标
容器中状态
施工性
干燥时间
表千时间
实千时间
断裂伸长率
表面憎水率
均匀一致
与标准样一致
大于2h，小于24h
搅拌后无结块，呈均匀状态
刷涂无障碍
表6.4.10柔性耐水腻子性能指标项目
容器中状态
施工性
干燥时间(表干)
耐水性（96h）
耐碱性（48h）
标准状态
冻融循环（5次）
打磨性
柔韧性
低温贮存稳定性
均匀，无结块
刮涂无困难
无异常
无异常
手工可打磨
直径50mm，无裂线
-5℃冷沫4h无变化，刮涂无困难抗
表6.4.11饰面涂料抗裂性能指标项目
平涂用涂料
连续性复层建筑涂料
断裂伸长率>150%
主涂层的断裂伸长率>100%
浮雕类非连续性复层建筑涂料主涂层初期干煤，抗裂性满足要求表6.4.12可耐福外墙外保温专用锚固件设计荷载混凝土
基层培体
设计荷载
最小锚固长度
（>C15）
多孔粘土砖
实心砖
混凝土
空心确块
错固件的规格为N8×长度，由带圆套帽的胀管和金属自攻螺钉组注：
成.用于压紧电焊网时尚应加金属压盘。胀管和圆盘帽用高性能PA6尼龙制作。
6.5 密与敏毒术用染美葡义理酮重见变密具胶 腰末性能应符合《聚氨酯建筑密封胶》JC482-2003和《建筑用硅酮建筑密封胶》GB14683-2003的要求
6.6用作嵌缝背衬材料的聚乙烯泡沫塑料棒，其直径可按缝宽的1.3倍采用。
索引方法
图集号
08CJ166
节点编号
节点页次
图内标注的尺寸均以毫米为单位说明
审核卢升多斜校对张超丝设讯李磊李图集号
08CJ16
外墙A、B系统技术要求
1.设计选用外保温A、B系统时，不得更改系统的构造和组成材料。
采用面砖饰面的A系统，当建筑物所在地对面砖饰面的建筑物高度有具体规定时，应按该规定执行。3.
外保温工程应在基层施工质量验收合格后进行。施工前，门窗洞口应通过验收，洞口尺寸、位置应符合设计要求和质量要求；门窗框或附框应安装完毕。伸出墙面的消防梯、水落管、各种进户管线和空调器等的预理件、连接件、穿墙套管等应安装完毕。4.基层应坚实、平整，凸出、空鼓、疏松部位应清除干净、基层表面应清洁无污染物，基层过干时需喷水湿润，孔洞及残缺处应用聚合物水泥砂浆填平。基层墙面平整度符合要求时，可不做找平层。挤塑板表面应均匀涂刷配套的界面剂，界面剂厚度宜控5.
制在1m以内，刷完界面剂的挤塑板应在阴凉干燥处放置至少12h。
粘贴挤塑板时，竖缝应逐行错缝1/2板长或不小于6.
200mm，墙角处挤塑板应交错互锁，门窗洞口四角的挤塑板应用整块板切割成形，不得拼接。挤塑板的接缝距洞口四角距离不得小于200mm
粘贴挤塑板的粘结砂浆应抹在挤塑板的背面，抹粘结砂7.
浆的面积不得少于板面积的40%，一般可采用点框法粘贴，板侧边不抹砂浆，板缝应挤紧，板间缝原不得大于3mm，大于者应用挤型板条填塞。各部位挤塑板的边缘外露处，均粘贴网格布包边。8.
9.专用锚固件的布点数量和位置根据建筑物的不同层数、高度分段确定，详见本图集第7页和第8页错固件采用可耐福公司的专用产品，可用于钢筋混凝土、空心砌块、多孔砖和实心砖等基层墙体。锚固件中心距基层边缘部位，如转角、洞口等的距离应不小于挤塑板的2倍板厚，也不小于60mm，边缘锚固件的间距应不大于300mm。锚固件锚入基层墙体的深度应根据基层墙体材料和锚固件的要求确定。锚固件的钻孔安装，需待挤塑板粘贴24h以后。A系统的错固件除锚固挤塑板外，还应通过金属压盘压紧电焊网。B系统锚固件的圆盘不得突出挤塑板面。10.A系统中电焊网的搭接宽度应不小于40mm，相互搭接部位不得超过3层，搭接部位距转角应大于200mm。B系统中网格布的搭接宽度应不小于80mm，铺贴应平整、无褶皱，砂浆饱满度100%，严禁干搭接，并不得裸露。门窗洞口四角应在墙面网格布铺贴前沿45°方向增贴300×200附加网格布一层。
11.A系随中裂砂浆养掉约7d后方再飞绚粘贴画，粘贴面砖前应对基层馈水润漫，吸采率突于1%的面砖，应预先浸水2h以上，晾干后再用，面砖缝宽不得小于5mm，常温施工24h后喷养护剂养护。面砖勾缝时先勾水平缝后勾竖缝，口角砖交接处呈45°，勾缝面应凹进面砖表面2mm。B系统中抹面胶浆固化后，刷弹性底涂，满刮柔性耐水腻子两遍，达到表面光洁，腻子层干燥即可涂刷或喷涂饰面涂料。
12.施工期间及完工后24h内，基层及环境空气温度不应低于5℃，夏季应避免阳光暴晒，5级以上大凤天气和雨天不得施工。
13.抗裂分隔缝按设计要求设置，水平缝宜设在层间，垂直缝宜设在阴角等部位，缝的做法见本图集第7页和第8页。
14.挤塑板的厚度选用表见本图集第20页。外墙A、B系统技术要求
审核卢升校对张超张么设计李磊李瓶图集号
08CJ16
面砖饰面
专用面砖粘结砂浆层
专用抗裂砂浆复合
热镀锌电焊网一层
保利福PM挤塑板
（双面涂刷界面剂）
专用粘结砂浆层
1：3水泥砂浆找平层
基层墙体
锚固件
可耐福锚固件
用于h<50m（<17层）
可耐福锚固件
用于50m（18~35层段）
A系统·面砖
专用锚固件布点图
（h-建筑物高度）
通长角钢LB×5
(B=d-10>25)
聚乙烯泡
沫塑料棒
密封胶20厚
附加耐碱玻纤
网格布一层随
塑料棒塞入缝内
中距1200
门窗洞口
洞口四角挤塑板切割
（适用于A、B系统）
中120
粘结砂浆
.totod.et
200|200|200|200|200|200
挤塑板面粘结砂浆布置
A系统·抗裂分隔缝
（适用于A、B系统）
注：抗裂分隔终可用于水平缝也可月于垂直缝，水平缝中的通长角钢托每18m左右设置一处，其它水平缝和垂直缝均可不设角钢托。A系统墙体构造
审核卢升多校对张超张起设计李磊李瓶图集号
08CJ16
涂料饰面
弹性底涂面刮柔性耐水腻子
专用聚合物抹面胶浆复合
耐碱玻纤网格布一层
（首层为复合耐碱玻纤网
格布二层7）
保利福PM挤塑板
（双面涂剧界面剂）
专用粘结砂浆层
1：3水泥砂浆找平层
基层墙体
锚固件
可耐福锚固件
用于h50m（<17层）
可耐福锚固件
用于50m（18-35层段）
B系统·涂料
专用锚固件布点图
（h-建筑物高度）
抹面胶浆复合耐碱
玻纤网格布一层
附加耐碱玻纤
网格布一层随
塑料棒塞入缝内
耐碱玻纤网格布包边
聚乙烯泡
沫塑料棒
密封胶20厚
涂料饰面
门窗洞口
洞口四角附加网格布
WWW硅：tO抗组@甩于水平缝也
可用于垂直缝，
2.挤塑板面粘结砂浆布置、洞
口四角挤塑板切割见第7页。
B系统·抗裂分隔缝
B系统墙体构造
审核卢升多中校对张超亚起设讯李磊李石图集号
08CJ16
基层墙体
1：3水泥砂浆找平层
专用粘结砂浆层
保利福PM挤塑板
(双面涂刷界面剂）
专用抗裂砂浆复合
热镀锌电焊网一层
专用面砖粘结砂浆
面砖饰面
A系统：面砖（阳角）
A系统·面砖（阴角）
搭接长200
基层墙体
1：3水泥砂浆找平层
专用粘结砂浆层
保利福PM挤塑板
(双面涂刷界面剂）
专用聚合物抹面胶浆复合
耐碱玻纤网格布一层
（首层用复合耐碱玻纤网
格布二层）
弹性底涂面刮柔性耐水腻子
涂料饰面
B系统·涂料（阳角）
/www.totod.net
搭接长200
B系统·涂料（阴角）
A、B系统墙角
审核卢升中校对张超赵设计李磊李瓦图集号
08CJ16
A系统·面砖
中4水泥钉
B系统·涂料
与屋面保温层、防水层
相接，见个体工程设计
1.2厚铝合金板
中距600
无找平层（
与屋面保温层、防水层
相接，见个体工程设计
无找平层
中4水泥钉
无找平层
密封胶
檐沟防水层、找平层、找坡层同屋面檐沟板顶面应铺设与板底等热阻的保温材料，并与屋面保温材料相接A系统·面砖
1.2厚/铝合金板
抗裂砂浆层
弹性底涂、柔性耐水腻子
ttp:/wwwext
tbtod.ne榆料饰面
中距600
檐沟防水层、找平层、找坡层同屋面檐沟板顶面应铺设与板底等热阻的保温材料，并与屋面保温材料相接B系统·涂料
A、B系统女儿墙、檐沟
审核卢升多中校对张超设计李磊李瓦图集号
08CJ16
中距1200
聚乙烯泡沫塑料棒
密封胶嵌实
散水见个体工程设计
聚苯板隔离
耐碱玻纤网格布包边
聚乙烯泡沫塑料棒
密封胶嵌实
聚苯板隔离
散水见个体
工程设计
A系统·面砖
B系统·涂料
通长角钢LBx5
(B=d-10>25)
聚乙烯泡沫塑料棒
密封胶嵌实
散水见个体工程设计
5厚聚乙烯软板，回
填土分层夯实压紧
密封胶嵌实
5厚聚乙烯软板，回
填土分层夯实压紧
散水见个体
工程设计
挤塑板
A系统·面砖
聚乙烯泡沫塑料棒
密封胶嵌实
散水见个体工程设计
5厚聚乙烯软板，回
填土分层夯实压紧
地下室防水层做法
见个体工程设计
A系统·面砖
+http://www.totod.tnett
密封胶嵌实
5厚聚乙烯软板，回
填土分层夯实压紧
散水见个体工程设计
挤塑板
地下室防水层做法
见个体工程设计
B系统·涂料
A、B系统勒脚
B系统·涂料
图集号
审核卢升多中校对张超赵设计李磊李瓶页
08CJ16
