08SG115-1_001

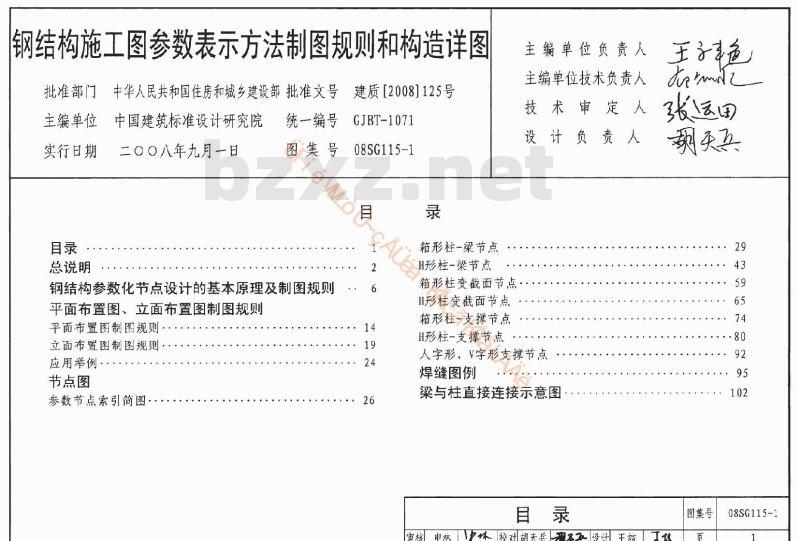

钢结构施工图参数表示方法制图规则和构造详图批准部门中华人民共和国住房和城乡建设部批准文号建质【2008]】125号
主编单位中国建筑标准设计研究院实行日期
二〇〇八年九月一日
总说明
统一编号
图集号
GJBT-1071
08SG115-1
eMo良
钢结构参数化节点设计的基本原理及制图规则平面布置图、立面布置图制图规则平面布置图制图规则
立面布置图制图规则
应用举例·
节点图
参数节点索引简图·
箱形柱-梁节点
H形柱-梁节点
箱形柱变截面节点
H形柱变截面节点
箱形柱支撑节点
H形柱-支撑节点
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
人字形、V字形支撑节点
焊缝图例
梁与柱直接连接示意图bzxZ.net
审核申林中林校对胡天兵设王喆王色
张运田
图集号
08SG115-1

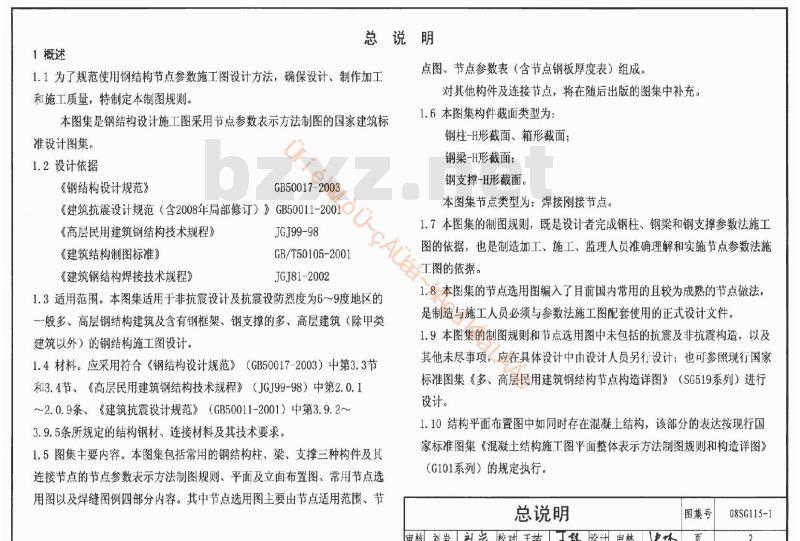

1概述
08SG115-1_002
总说明
1.1为了规范使用钢结构节点参数施工图设计方法，确保设计、制作加工和施工质量，特制定本制图规则。本图集是钢结构设计施工图采用节点参数表示方法制图的国家建筑标准设计图集。
1.2设计依据
《避联机设计理能（200年周部修订）1-20GB50017-2003
《钢结构设计规范》
点图、节点参数表（含节点钢板厚度表）组成：对其他构件及连接节点，将在随后出版的图集中补充。1.6本图集构件截面类型为：
钢柱-H形截面、箱形截面；
钢染-H形截面：
钢支撑-H形截面。
本图集节点类型为：焊接刚接节点。CPAC
1.7本图集的制图规则，既是设计者完成钢柱、钢梁和钢支撑参数法施工《高层民用建筑钢结构技术规程》JGJ99-98
图的依据，也是制造加工、施工、监理人员准确理解和实施节点参数法施《建筑结构制图标准》
GB/T50105-2001
《建筑钢结构焊接技术规程》
JGJ81-2002
1.8本图集的节点选用图编入了自前国内常用的且较为成熟的节点做法，1.3适用范围。本图集适用于非抗震设计及抗震设防烈度为6～9度地区的是制造与施工人员必须与参数法施工图配套使用的正式设计文件。一一般多、高层钢结构建筑及含有钢框架、钢支撑的多、高层建筑（除甲类建筑以外）的钢结构施工图设计。1.4材料。应采用符合《钢结构设计规范》（GB50017-2003）中第3.3节和3.4节、《高层民用建筑钢结构技术规程》（JGJ99-98）中第2.0.1～2.0.9条、《建筑抗震设计规范》（GB50011-2001）中第3.9.2～3.9.5条所规定的结构钢材、连接材料及其技术要求。1.5图集主要内容。本图集包括常用的钢结构柱、梁、支撑三种构件及其连接节点的节点参数表示方法制图规则、平面及立面布置图、常用节点选用图以及焊缝图例四部分内容。其中节点选用图主要由节点适用范围、节1.9本图集的制图规则和节点选用图中未包括的抗震及非抗震构造，以及其他未尽事项，应在具体设计中由设计人员另行设计：也可参照现行国家标准图集《多、高层民用建筑钢结构节点构造详图》（SG519系列）进行设计。
1.10结构平面布置图中如同时存在混凝士结构，该部分的表达按现行国家标准图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》（G101系列）的规定执行。
总说明
图集号
审核刘岩训艺校对王苗设计申林中术页08SG115-1
08SG115-1_003

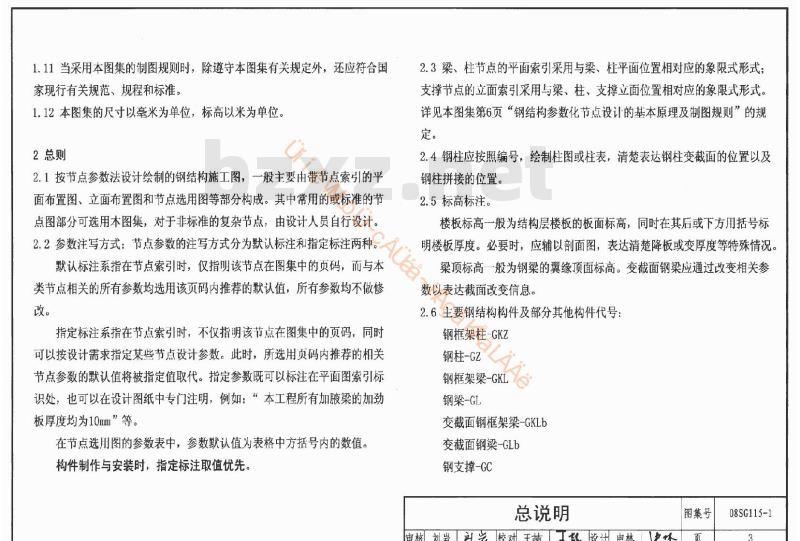

1.11当采用本图集的制图规则时，除遵守本图集有关规定外，还应符合国家现行有关规范、规程和标准。1.12本图集的尺寸以毫来为单位，标高以米为单位。2总则
2.1按节点参数法设计绘制的钢结构施工图，一般主要由带节点索引的平面布置图、立面布置图和节点选用图等部分构成。其中常用的或标准的节点图部分可选用本图集，对于非标准的复杂节点，由设计人员自行设计。2.2参数注写方式：节点参数的注写方式分为默认标注和指定标注两种。默认标注系指在节点索引时，仅指明该节点在图集中的页码，而与本类节点相关的所有参数均选用该页码内推荐的默认值，所有参数均不做修改。
指定标注系指在节点索引时，不仅指明该节点在图集中的页码，同时可以按设计需求指定某些节点设计参数。此时，所选用页码内推荐的相关节点参数的默认值将被指定值取代。指定参数既可以标注在平面图索引标识处，也可以在设计图纸中专门注明，例如：“本工程所有加腋梁的加劲板厚度均为10mm”等。
在节点选用图的参数表中，参数默认值为表格中方括号内的数值。构件制作与安装时，指定标注取值优先。2.3梁、柱节点的平面索引采用与梁、柱平面位置相对应的象限式形式；支撑节点的立面索引采用与梁、柱、支撑立面位置相对应的象限式形式。详见本图集第6页“钢结构参数化节点设计的基本原理及制图规则”的规定。
2.4钢柱应按照编号，绘制柱图或柱表，清楚表达钢柱变截面的位置以及钢柱拼接的位置。
2.5标高标注。
楼板标高一般为结构层楼板的板面标高，同时在其后或下方用括号标明楼板厚度。必要时，应辅以部面图，表达清楚降板或变厚度等特殊情况。梁顶标高一般为钢梁的翼缘顶面标高。变截面钢梁应通过改变相关参数以表达截面改变信息。
2.6主要钢结构构件及部分其他构件代号：钢框架柱-GKZ
钢柱-GZ
钢框架梁-GKL
钢梁-GL
变截面钢框架梁-GKLb
变截面钢梁-GLb
钢支撑-GC
总说明
图集号
审核刘岩总校对王苗工纪设计申林中术页08SG115-1

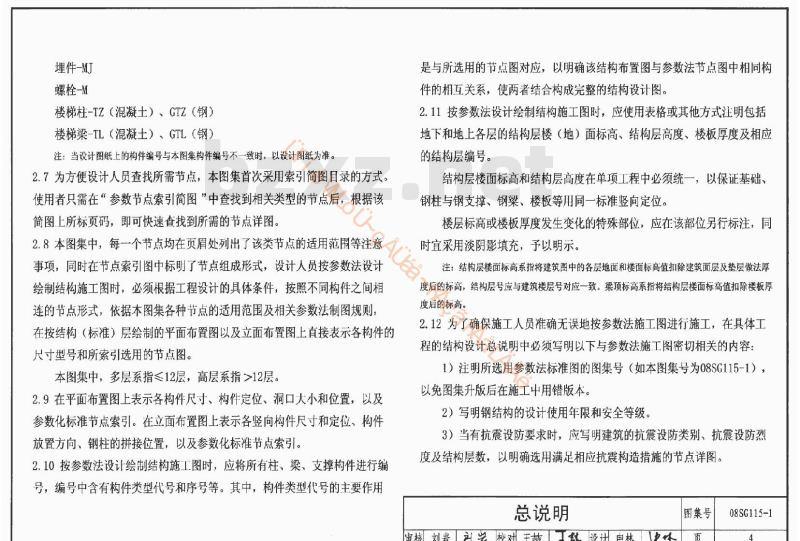

理件-MJ
螺栓-M
楼梯柱-TZ（混凝土）、GTZ（钢）楼梯梁-TL（混凝土）、GTL（钢）注：当设计图纸上的构件编号与本图集构件编号不一致时，以设计图纸为准。08SG115-1_004
2.7为方便设计人员查找所需节点，本图集首次采用索引简图目录的方式。使用者只需在“参数节点索引简图”中查找到相关类型的节点后，根据该简图上所标页码，即可快速查找到所需的节点详图。2.8本图集中，每一个节点均在页眉处列出了该类节点的适用范围等注意事项，同时在节点索引图中标明了节点组成形式，设计人员按参数法设计绘制结构施工图时，必须根据工程设计的具体条件，按照不同构件之间相连的节点形式，依据本图集各种节点的适用范围及相关参数法制图规则！在按结构（标准）层绘制的平面布置图以及立面布置图上直接表示各构件的尺寸型号和所索引选用的节点图。本图集中，多层系指≤12层，高层系指>12层。2.9在平面布置图上表示各构件尺寸、构件定位、洞口大小和位置，以及参数化标准节点索引。在立面布置图上表示各竖向构件尺寸和定位、构件放置方向、钢柱的拼接位置，以及参数化标准节点索引。2.10按参数法设计绘制结构施工图时，应将所有柱、梁、支撑构件进行编号，编号中含有构件类型代号和序号等。其中，构件类型代号的主要作用是与所选用的节点图对应，以明确该结构布置图与参数法节点图中相同构件的相互关系，使两者结合构成完整的结构设计图。2.11按参数法设计绘制结构施工图时，应使用表格或其他方式注明包括地下和地上各层的结构层楼（地）面标高、结构层高度、楼板厚度及相应的结构层编号。
结构层楼面标高和结构层高度在单项工程中必须统一，以保证基础、钢杆与钢支撑、钢梁、楼极等用同一标准竖向定位、楼层标高或楼板厚度发生变化的特殊部位，应在该部位另行标注，司时宜采用淡阴影填充，予以明示。注：结构层楼面标高系指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层做法厚度后的标高，结构层号应与建筑楼层号对应一致。顶标高系指将结构层楼面标高值扣除楼板厚度后的标高。
2.12为了确保施工人员准确无误地按参数法施工图进行施工，在具体工程的结构设计总说明中必须写明以下与参数法施工图密切相关的内容：1）注明所选用参数法标准图的图集号（如本图集号为08SG115-1），以免图集升版后在施工中用错版本。2）写明钢结构的设计使用年限和安全等级。3）当有抗震设防要求时，应写明建筑的抗震设防类别、抗震设防烈度及结构层数，以明确选用满足相应抗震构造措施的节点详图。总说明
图集号
审核刘岩河装校对王昔款设计申林味页
08SG115-1
08SG115-1_005

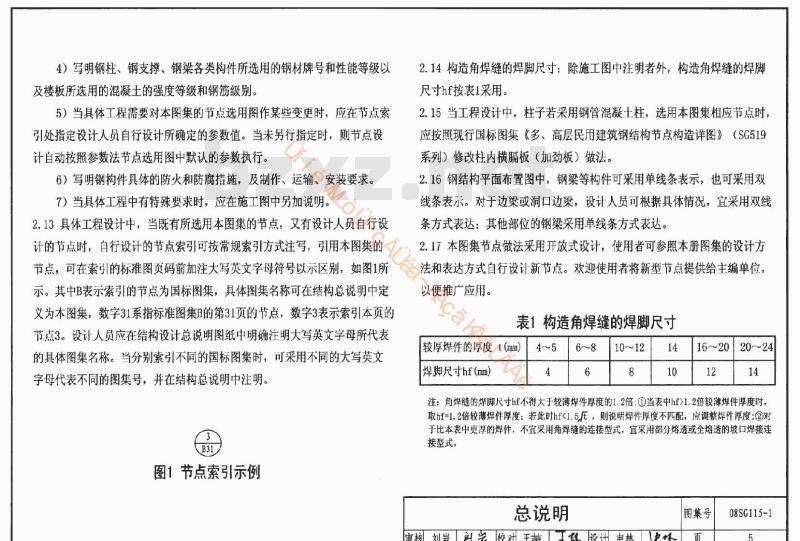

4）写明钢柱、钢支撑、钢梁各类构件所选用的钢材牌号和性能等级以及楼板所选用的混凝土的强度等级和钢筋级别。5）当具体工程需要对本图集的节点选用图作某些变更时，应在节点索引处指定设计人员自行设计所确定的参数值。当未另行指定时，则节点设计自动按照参数法节点选用图中默认的参数执行。6）写明钢构件具体的防火和防腐措施，及制作、运输、安装要求。7）当具体工程中有特殊要求时，应在施工图中另加说明。2.13具体工程设计中，当既有所选用本图集的节点，又有设计人员自行设计的节点时，自行设计的节点索引可按常规索引方式注写，引用本图集的节点，可在索引的标准图页码前加注大写英文字母符号以示区别，如图1所示。其中B表示索引的节点为国标图集，具体图集名称可在结构总说明中定义为本图集，数字31系指标准图集B的第31页的节点，数字3表示索引本页的节点3。设计人员应在结构设计总说明图纸中明确注明大写英文字母所代表的具体图集名称。当分别索引不同的国标图集时，可采用不同的大写英文字母代表不同的图集号，并在结构总说明中注明。B31
图1节点索引示例
2.14构造角焊缝的焊脚尺寸：除施工图中注明者外，构造角焊缝的焊脚尺寸hf按表1采用。
2.15当工程设计中，柱子若采用钢管混凝土柱，选用本图集相应节点时，应按照现行国标图集《多、高层民用建筑钢结构节点构造详图》（SG519系列）修改柱内横隔板（加劲板）做法。2.16钢结构平面布置图中，钢梁等构件可采用单线条表示，也可采用双线条表示。对于边梁或洞口边梁，设计人员可根据具体情况，宜采用双线条方式表达：其他部位的钢梁采用单线条方式表达。2.17本图集节点做法采用开放式设计，使用者可参照本册图集的设计方法和表达方式自行设计新节点。欢迎使用者将新型节点提供给主编单位，以便推广应用。
表1构造角焊缝的焊脚尺寸
较厚焊件的厚度t(mm)
焊脚尺寸hf（mm）
16~2020~~24
注：角焊缝的焊脚尺寸hf不得大于较薄焊件厚度的1.2倍：①当表中hf>1.2倍较薄焊件厚度时，取hf=1.2倍较薄焊件厚度：若此时hf<1.5.，则说明焊件厚度不匹配，应调整焊件厚度：②对于比本表中更厚的焊件，不宜采用角焊缝的连接型式，宜采用部分熔透或全熔透的坡口焊接连接型式。
总说明
图集号
审核刘岩刘装校对王苗设计申林休页
08SG115-1
1钢结构参数化节点设计的基本原理0BSG115-1_006
钢结构参数化节点设计的基本原理及制图规则能有效减少人为出错的可能性。1.1单一化（拆分），即将复杂的节点拆分成若干个独立的组成部分，简化节点详图设计。
如图1，两根梁与一一根柱汇交的节点，可以拆分成两个梁一柱节点每个梁一柱节点不考虑其他梁的相关影响，这时的梁-柱节点相关影响参数最少，设计起来最简单。本图集所给出的多数节点详图是以此为原则设计的。节点详图在单一化设计的基础上，部分考虑了相关联的影响，例如柱子上设置的梁翼缘共用加劲隔板的厚度，就考虑了与之相关梁的影响。本图集给出的单一化节点，确定其形式和做法的注写数值一般都作为参数变量给出，这些参数变量与梁、柱等汇交构件的截面形式及大小相关其确定方法和原则在节点的参数取值表格中给出。对某一个节点，设计和构件加工针对的是统一的原则，因此加工出的节点与设计意图是一致的，钢梁1
钢梁2
（a）钢梁1与钢梁2汇交于钢柱
单一化
注：（c）图只要给出L值及加劲隔板、加劲肋等板件参数的确定方法，就可组合出需要的整体节点。钢梁1
节点1
1.2整体化（组合），即将单一化的节点组合起来，形成一个完整的工程应用节点。
如图1，同样以两根梁与一根柱汇交的节点为例，拆分的两个单一化节点已经设计完成，把它们组合起来时，梁高、梁截面不同的板厚都会对整体节点产生影响，将这些影响参数化，只要把这些因组合而变化或增加的控制参数合理量化，就可以形成一个完整的工程节点。本图集把因组合而变化或增加的控制参数确定方法和原则在组合参数取值表格中给出。上述过程，是参数化节点设计的基本思路，设计人员可以采用这种方法设计自已需要的节点。如果采用本图集提供的的参数化节点，只需要从图集中直接选用即可。具体做法将在后面章节阐述。a~
钢梁2
节点2
（a）拆分成2个单一化节点
图1参数化节点设计原理示意图
整体化
钢梁1
加劲隔板
钢梁2
加劲肪
（c）组合成整体节点
钢结构参数化节点设计的基本原理及制图规则审核申林中木校对王喆工筑设计胡天兵图集号
08SG115-1
2节点索引注写方法及设计组合原则2.1梁柱节点设计
2.1.1.索引及图示
（1）梁与柱的连接节点从结构平面布置图上进行索引注写，以每个08SG115-1_00
柱及与之相关联的所有梁定义为一组节点，这一组的每一个节点都是拆分的单一化节点。索引注写方式如图2（2）梁柱索引节点可以按设计需求指定某些设计参数，这些指定的设计参数在节点详图的参数表中已经给出取值方法，但同时允许设计人员根据设计需求设定。指定参数可以注写在平面图索引标识处，例如索引的是31页3号节点，可指定：tr=10，即表示此节点的染在加腋折角处的加劲钢梁3
节点3
节点2
肋厚度取10mm当具有普遍性时，也可以在设计图纸中用文字统一注明：cAUa~KAcak
本工程所有加腋梁折角处的加劲肋厚度均为tr=10mm。（3）梁与柱各种汇交方式的索引举例见图3。（4）当梁与柱以一定斜角汇交时，仍可选用本图集提供的节点详图，只是将节点的一些长度控制尺寸按最小处进行控制，如图4所示的Lb确定方式。
图3梁柱节点详图的索引方式举例di
钢柱，
节点4
节点1
钢梁1
节点2
a-xxx(
b=xxxP3
节点3
当所有节点为同类时
可采用的表达方式
必要的节点参数
根据设计需要罗列
节点编号
节点1
Pl/b=xxx
节点详图所在页号
节点4
图2梁柱节点详图索引示意图及说明钢柱
（a）梁与柱垂直汇交
（b）梁与柱斜向汇交
图4梁与柱斜向汇交的参数确定
钢结构参数化节点设计的基本原理及制图规则审核申林中本校对王喆工红设计胡天兵灸会图集号
08SG115-1
（5）一组梁柱节点中存在同类节点时（梁高不同也为同类）可以简化索引注写，如图5。同方向的两根梁与柱汇交接点为同类时，这个方向0BSG115-1_008
可以只注写一个索引节点。当所有汇交梁均为同类节点时，整组节点可以只注写一个索引节点。
(c)所有节点相同
(a)同方向梁柱节点相同(b)d1与d3相同，d2与d4不同图5梁柱节点索引的简化标注
2.1.2组合原则
（1）当多根梁与柱汇交时，梁的各自截面一般有所区别，例如梁高、翼缘的宽度和厚度、腹板厚度等往往是不同的，因此组成的共同节点必然相互影响和关联，其中梁高对节点构造的影响最大。梁翼缘厚度的影响及构造处理在单一化的节点中已经考虑，将单一化的节点组合在一起，主要考虑梁高的影响。组合时要同时满足独立节点的参数要求。（2）两根梁汇交于柱的组合原则见图6，更多根梁的汇交，也是同样的处理原则。
（3）汇交梁的平面位置关系可以在同一轴线上，也可以相互垂直或以一定角度汇交。
（4）梁顶标高不同时，也可以采用梁顶加腋的方式处理，将图6（c）的梁底加胶反向成梁顶加腋即可。（5）图6（c）的加腋处理方式不仅适用于梁的高度差小于150mm的情况，同样可以用于梁的高度差大于150mm的情况。（6）梁支座弯矩较大，梁在支座附近不满足强度要求时，也可以采用梁端加胶的截面形式，如图6（c），这时可以将加腋的长度适当放大。大（7）当一组节点中存在斜向汇交梁时，可参照图7处理，本图集同时给出了斜向汇交梁需要加腋时的处理方法。当正交梁需要加腋但受斜梁干扰时，同斜向汇交梁加腋的处理方法。LAA
钢结构参数化节点设计的基本原理及制图规则图集号
审核申林中木校对王喆工红设计胡天兵燕贞
08SG115-1
应不同的连接方式分别为
08SG115-1_009
Lou-CAU
(a)hr=h2
KAaLAA
(c)h,h2
图6梁汇交于同一根柱，相关连接点的组合原则注：1.组合时要同时满足单一化节点的参数要求；2.（b)图d,或d<150时，相应部位采用图（c)的加腋处理方式3.当(c)图h-hz≥150时，也可以采用图（d)的做法。(b）梁顶标高不同
(d)hr-hz≥150
钢结构参数化节点设计的基本原理及制图规则审核申林味校对王喆
工设计胡天兵
图集号
08SG115-1
宜采用箱形柱，本图
只给出箱形柱做法
≥150
18585280E5857
图7一组节点中存在斜向汇交梁
08SG115-1_010
梁高度小于其
他梁时的做法
此板厚度为叠交
翼缘中最厚者+2
AUa~kAcaKAaLA
对应不同的连接方式分别为：
注：本页图用于钢梁与钢柱连接且存在斜梁的情况，梁、柱平面定位关系由平面布置图确定。
≤1:3
钢结构参数化节点设计的基本原理及制图规则审核申林中术校对王喆工记设计胡天兵图集号
08SG115-1
2.2支撑节点设计
2.2.1索引及图示
（1）支撑与梁柱的连接节点从结构立面布置图上进行索引注写，以0BSG115-1_011
每个柱梁汇交点及与相关联的所有支撑定义为一组节点，这一组的每一个节点都是拆分的单一化节点。索引注写方式如图8。（2）支撑索引节点可以按设计需求指定某些设计参数，具体做法同梁柱节点。
支撑2
支撑3
节点2
（3）在索引支撑节点时，梁柱节点的类型及组合后的节点形式应按Mou-cAUsa-kAcak
梁柱节点设计原则初步确定
（4）支撑节点详图索引方式举例见图9。P
节点3
图9支撑节点详图的索引方式举例支撑1
节点4
节点1
支撑4
节点2
必要的节点参数
根据设计需要罗列
节点编号
节点3
节点！
节点详图所在页号
节点4
图8支撑节点详图索引示意图及说明长
钢结构参数化节点设计的基本原理及制图规则审核申林中林校对王喆工纪设计胡天兵灸图集号
08SG115-1
（5）一组支撑节点中存在同类节点时（与支撑截面大小无关）可以简化索引注写，如图10。以梁为分界线，例如梁上（或梁下）的支撑同类时，梁上（或梁下）可以只注写一个索引节点。当所有汇交支撑均为同类节点时，整组节点可以只注写一个支撑索引节点。（6）在与进行支撑索引立面垂直的方向立面里还有支撑与当前立面里的柱汇交时，宜用虚线示意（见后面章节的立面制图表示规则），只需标识当前立面的支撑节点索引，但在节点组合时应同时考虑eM
图10梁柱节点索引的简化标注
注：（a)图梁上的d1与d2相同，梁下的d3与d4相同(b)图梁上的d1与d2相同，梁下的d3与d4不同(c)图所有节点相同。
2.2.2组合原则
08SG115-1_012
（1）当多根支撑与柱汇交时，支撑的截面、支撑倾斜角度等可能有所不同，组成的共同节点相互影响和关联，将单一化的支撑节点组合在一起，主要是梁、柱中为支撑翼缘设置的加劲隔板位置及尺寸的参数确定。另外，未考虑支撑影响的梁柱节点组合应先于支承节点的组合。（2）两根支撑汇交于柱、梁节点的组合原则见图11、图12，更多根梁的汇交，也是同样的处理原则。一般情况下，同层支撑汇交时，相关影响参数为柱中加劲隔板的位置及尺寸等，确定方法见图11：上，下层支撑汇交时，相关影响参数为梁中加劲肋的位置及尺寸等，确定方法见图12。
（3）同层支撑汇交组合时平面位置关系可以在同一轴线上，也可以在相互垂直的方向上
（4）当一根柱的两个正交立面中都存在支撑时，两个方向支撑是有关联的，应同时进行组合。
（5）当一组支撑节点组合的单一化节点较多，与柱、梁内的加劲隔板同时相关时，可按如下步骤组合：第一步只按与柱（或梁）相关来组合，确定相关参数；第二步在第一步的基础上，再按与梁（或柱）相关来组合，确定相关参数。
★第三步如第二步确定参数与第一步有所矛盾，将第一步组合的参数在满足第一节点及组合节点参数限值要求的基础上进一步进行调整如此重复，直至完全符合要求为止。上述步骤一般重复一次即可调整到位。（6）两个汇交支撑组合时，有共用加劲隔板和分别设置隔板两类组合方式，每一种做法都是设计允许的。构件加工时可根据实际条件，例如考虑加工成本、工艺实现的难易程度、工艺的可靠性和安全性等方面进行合理选择。允许设计人员指定某种做法。（7）当遇到梁端加腋时，不论设计图的立面图是否索引了加腋梁的节点，均应直接按照有加腋处理的相关节点组合。钢结构参数化节点设计的基本原理及制图规则图集号
审核申林中林校对王喆工记设计胡天兵车页
08SG115-1
