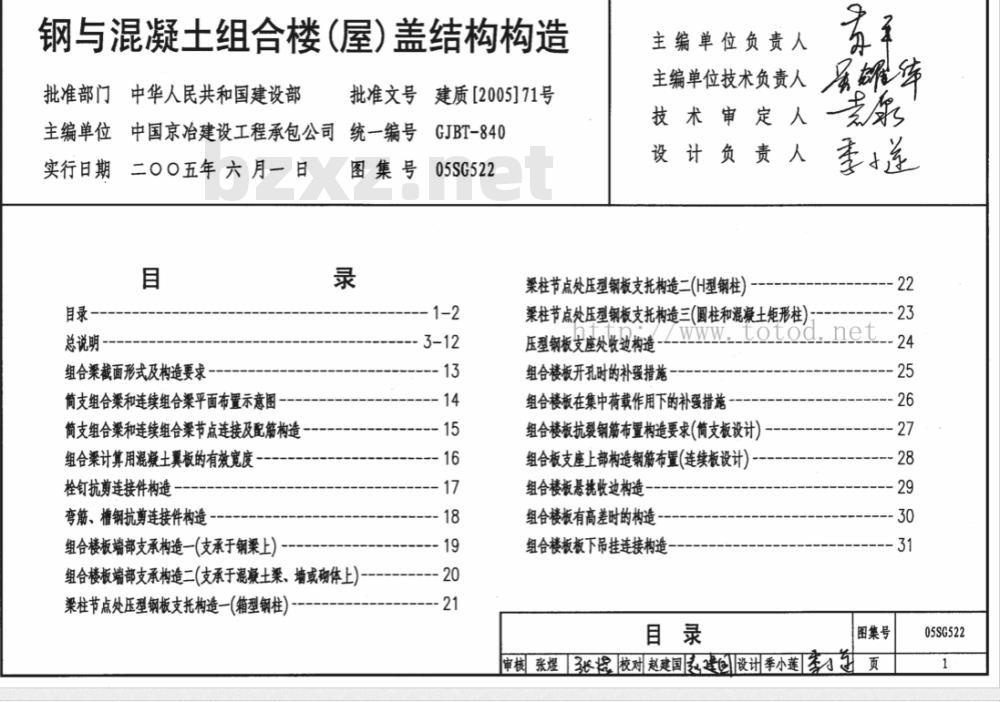

钢与混凝土组合楼(屋)盖结构构造批准部门中华人民共和国建设部批准文号建质[2005]71号
主编单位中国京冶建设工程承包公司统一编号GJBT-840实行日期二0〇五年六月一日
总说明
组合梁截面形式及构造要求
简支组合梁和连续组合梁平面布置示意图简支组合梁和连续组合梁节点连接及配筋构造组合梁计算用混凝土翼板的有效宽度栓钉抗剪连接件构造
弯筋、槽钢抗剪连接件构造
组合楼板端部支承构造一（支承于钢梁上）图集号
05SG522
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
深柱节点处压型钢板支托构造二（H型钢柱）1-2
组合楼板端部支承构造二(支承于混凝土梁、墙或砌体上)梁柱节点处压型钢板支托构造一（箱型钢柱）-20
梁柱节点处压型钢板支托构造三(圆柱和混凝土矩形柱)：压型钢板支座处收边构造
/www.totoc
组合楼板开孔时的补强措施
组合楼板在集中荷载作用下的补强措施组合楼板抗裂钢筋布置构造要求（简支板设计）组合板支座上部构造钢筋布置（连续板设计）组合楼板悬挑收边构造
组合楼板有高差时的构造
组合楼板板下吊挂连接构造
虽娜练
图集号
审核张煌检校对赵建国建国设计季小莲页
05SG522

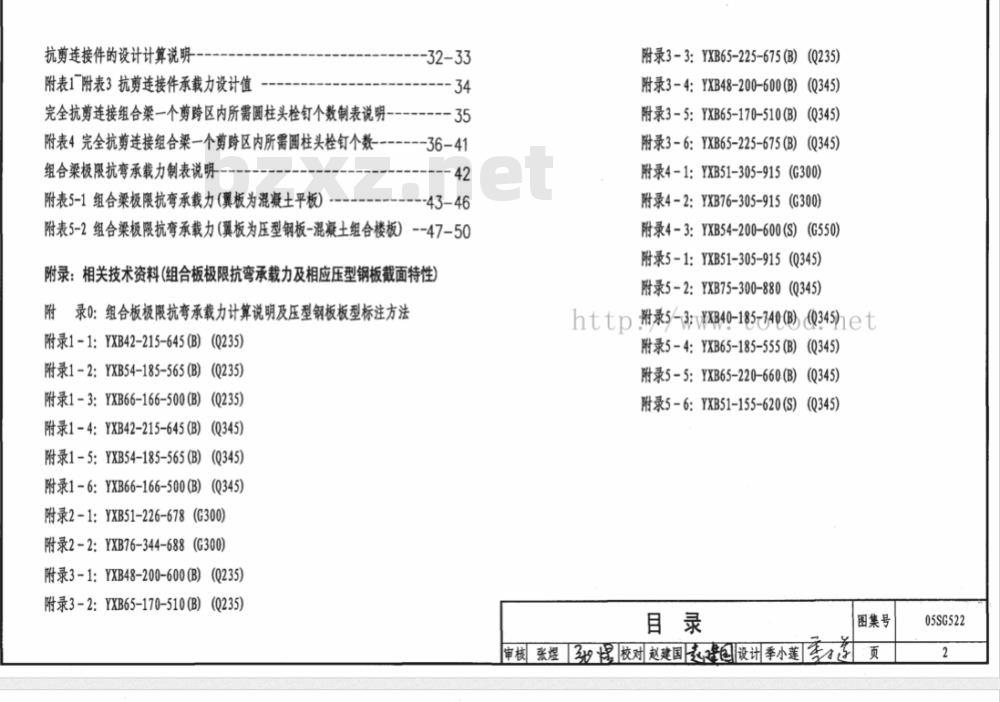

抗剪连接件的设计计算说明
附表1附表3抗剪连接件承载力设计值完全抗剪连接组合梁一个剪跨区内所需圆柱头栓钉个数制表说明32-33
附表4完全抗剪连接组合梁—个剪跨区内所需圆柱头栓钉个数-------36-41组合梁极限抗弯承载力制表说明附表5-1组合梁极限抗弯承载力（翼板为混凝土平板）-42
--43-46
附表5-2组合梁极限抗弯承载力（翼板为压型钢板-混凝土组合楼板）--47-50附录：相关技术资料（组合板极限抗弯承载力及相应压型钢板截面特性附录0：组合板极限抗弯承载力计算说明及压型钢板板型标注方法附录1-1:YXB42-215-645(B)（Q235)附录1-2:YXB54-185-565(B)(Q235)附录1-3:YXB66-166-500(B)(Q235)附录1-4:YXB42-215-645(B)(Q345)附录1-5:YXB54-185-565(B)(Q345)附录1=6：YXB66-166-500(B)(0345)附录2-1：YXB51-226-678（(G300）附录2-2:YXB76-344-688（G300)附录3-1：YXB48-200-600(B)（Q235)附录3-2:YXB65-170-510(B)(Q235)附录3-3:YXB65-225-675(B)(0235)附录3-4:YXB48-200600(B)(0345)附录3-5:YXB65-170-510(B)（Q345)附录3-6:YXB65-225-675(B)(Q345)附录4-1：YXB51-305-915(G300)附录4-2:YXB76-305-915(G300)
附录4-3:YXB54-200-600(S)(G550)附录5-1:YXB51-305-915（Q345)附录5-2:YXB75-300-880（Q345)http附录5-3:vxXB40-185+340(B)(0345)het附录5-4:YXB65-185-555(B)(Q345)附录5-5:YXB65-220-660(B)(0345)附录5-6:YXB51-155-620(S)(Q345)目录
审核张煜遇校对赵建国起建国设季小莲秀图集号
05SG522

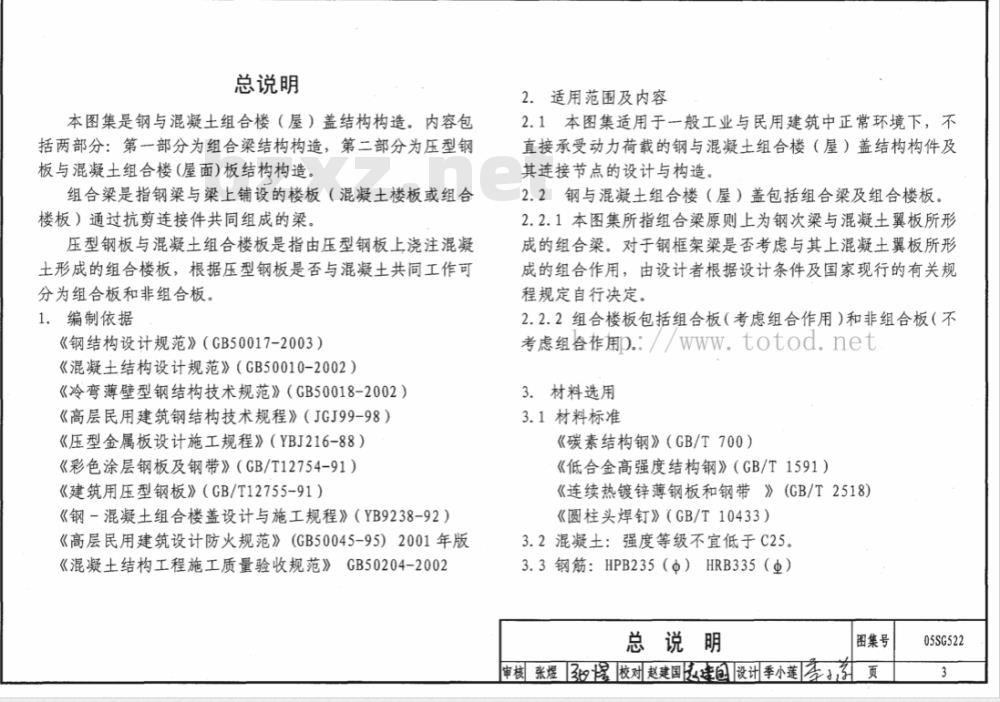

总说明
本图集是钢与混凝土组合楼（屋）盖结构构造。内容包括两部分：第一部分为组合梁结构构造，第二部分为压型钢板与混凝土组合楼(屋面)板结构构造。组合梁是指钢梁与梁上铺设的楼板（混凝土楼板或组合楼板）通过抗剪连接件共同组成的梁。压型钢板与混凝土组合楼板是指由压型钢板上浇注混凝土形成的组合楼板，根据压型钢板是否与混凝土共同工作可分为组合板和非组合板
1.编制依据
《钢结构设计规范》（GB50017-2003）《混凝土结构设计规范》（GB50010-2002）《冷弯薄壁型钢结构技术规范》（GB50018-2002）《高层民用建筑钢结构技术规程》（JGJ99-98）《压型金属板设计施工规程》（YBJ216-88）《彩色涂层钢板及钢带》（GB/T12754-91）《建筑用压型钢板》（GB/T12755-91）《钢－混凝土组合楼盖设计与施工规程》（YB9238-92）《高层民用建筑设计防火规范》（GB50045-95）2001年版《混凝土结构工程施工质量验收规范》GB50204-20022.适用范围及内容
2.1本图集适用于一般工业与民用建筑中正常环境下，不直接承受动力荷载的钢与混凝土组合楼（屋）盖结构构件及其连接节点的设计与构造。
2.2钢与混凝土组合楼（屋）盖包括组合梁及组合楼板。2.2.1本图集所指组合梁原则上为钢次梁与混凝土翼板所形成的组合梁。对于钢框架梁是否考虑与其上混凝土翼板所形成的组合作用，由设计者根据设计条件及国家现行的有关规程规定自行决定。
2.2.2组合楼板包括组合板（考虑组合作用）和非组合板（不考虑组合作用p.：//www.totod.net3.材料选用
3.1材料标准
《碳素结构钢》（GB/T700）
《低合金高强度结构钢》（GB/T1591）《连续热镀锌薄钢板和钢带》（GB/T2518）《圆柱头焊钉》（GB/T10433）
3.2混凝土：强度等级不宜低于C25。3.3钢筋：HPB235（）HRB335（±）总说明
图集号
审核张煜校对赵建国建团设计季小莲页
05SG522

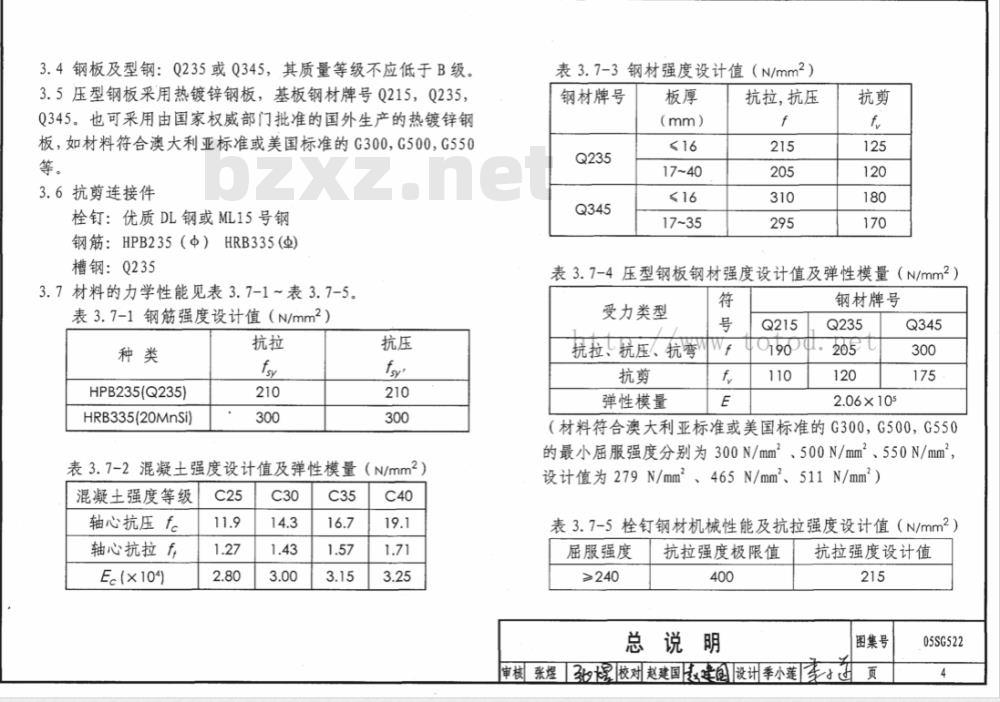

3.4钢板及型钢：Q235或Q345，其质量等级不应低于B级。3.5压型钢板采用热镀锌钢板，基板钢材牌号0215，0235，Q345。也可采用由国家权威部门批准的国外生产的热镀锌钢板，如材料符合澳大利亚标准或美国标准的G300，G500，G550等。
3.6抗剪连接件
栓钉：优质DL钢或ML15号钢
钢筋：HPB235（中）HRB335(）
槽钢：Q235
3.7材料的力学性能见表3.7-1~表3.7-5。表3.7-1钢筋强度设计值（N/mm2）种类
HPB235(Q235)
HRB335(2OMnSi)
（N/mm2）
表3.7-2混凝土强度设计值及弹性模量混凝土强度等级
轴心抗压f。
轴心抗拉f
E(×104)
表3.7-3钢材强度设计值（N/mm2）钢材牌号
(mm）
抗拉，抗压
表3.7-4压型钢板钢材强度设计值及弹性模量（N/mm2）符
受力类型
抗拉、抗压、抗弯
弹性模量
钢材牌号
2.06×105
（材料符合澳大利亚标准或美国标准的G300，G500，G550的最小展服强度分别为300N/mm2、500N/mm2、550N/mm2，设计值为279N/mm2、465N/mm2、511N/mm2）表3.7-5栓钉钢材机械性能及抗拉强度设计值（N/mm2）屈服强度
≥240
抗拉强度极限值
总说明
抗拉强度设计值
图集号
审核张煌想校对赵建国建国设计季小莲寸进页
05SG522

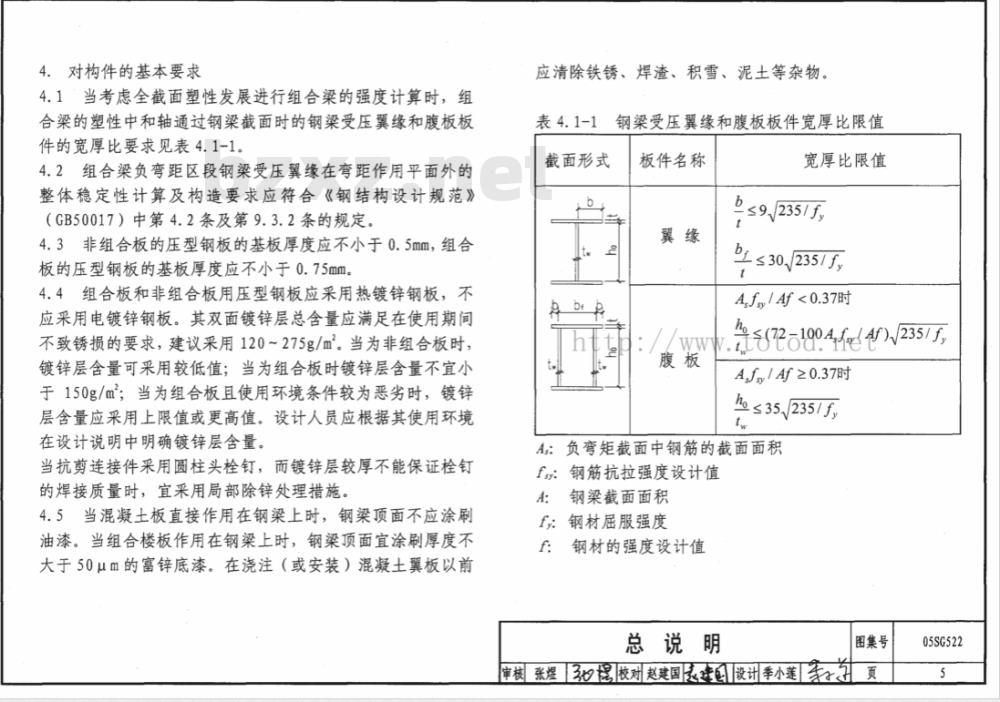

4.对构件的基本要求
4.1当考虑全截面塑性发展进行组合梁的强度计算时，组合梁的塑性中和轴通过钢梁截面时的钢梁受压翼缘和腹板板件的宽厚比要求见表4.1-1。
4.2组合梁负弯距区段钢梁受压翼缘在弯距作用平面外的整体稳定性计算及构造要求应符合《钢结构设计规范》（GB50017）中第4.2条及第9.3.2条的规定。4.3非组合板的压型钢板的基板厚度应不小于0.5mm，组合板的压型钢板的基板厚度应不小于0.75mm。4.4组合板和非组合板用压型钢板应采用热镀锌钢板，不应采用电镀锌钢板。其双面镀锌层总含量应满足在使用期间不致锈损的要求，建议采用120~275g/m。当为非组合板时，镀锌层含量可采用较低值：当为组合板时镀锌层含量不宜小于150g/m；当为组合板且使用环境条件较为恶劣时，镀锌层含量应采用上限值或更高值。设计人员应根据其使用环境在设计说明中明确镀锌层含量。当抗剪连接件采用圆柱头栓钉，而镀锌层较厚不能保证栓钉的焊接质量时，宜采用局部除锌处理措施。4.5当混凝土板直接作用在钢梁上时，钢梁顶面不应涂刷油漆。当组合楼板作用在钢梁上时，钢梁顶面宜涂刷厚度不大于50μm的富锌底漆。在浇注（或安装）混凝土翼板以前应清除铁锈、焊渣、积雪、泥土等杂物。表4.1-1
截面形式
钢梁受压翼缘和腹板板件宽厚比限值板件名称
宽厚比限值
b≤9/235/f,
b≤30/235/f,
A,Js/Af<0.37时
(201904f)/235/
Af,/Af≥0.37时
ho≤35j235/fy
As：负弯矩截面中钢筋的截面面积fs：钢筋抗拉强度设计值
A:钢梁截面面积
ff：钢材屈服强度
钢材的强度设计值
总说明
审核张煜3校对赵建国建国设计季小莲家图集号
05SG522
5.组合梁的分类及构造要求
5.1组合梁的形式及分类
5.1.1按组合梁的翼板形式分为：现浇钢筋混凝土平板（无板托）现浇钢筋混凝土平板（有板托）混凝土叠合板
压型钢板一混凝土组合楼板
按组合染中钢梁的制作方式分为：5.1.23
轧制H型钢
焊接H型钢（对称截面及非对称截面）箱形钢梁
按钢梁连接方式分为：
连续组合梁
简支组合梁
5.1.4按抗剪连接件的抗剪程度分为：完全抗剪
部分抗剪
5.2组合梁设计原则
5.2.1组合梁计算用混凝土翼板的有效宽度b。取值见本图集第16页。
5.2.2组合梁设计应遵守《钢结构设计规范》（GB50017）中第11章的规定进行。
5.2.3组合梁的设计应按照极限状态设计准则进行，其承载力极限状态设计（强度及连接）一般采用塑性理论方法：但当钢梁受压板件不能满足表4.1-1中的规定，即不符合塑性设计要求时，则应采用弹性理论方法。组合染抗剪连接件的设计方法应与组合梁截面的设计方法相对应。组合梁设计原则见表5.2-1。
5.2.4组合梁中的抗剪连接件宜采用栓钉，也可采用槽钢弯筋等其它类型连接件。栓钉、槽钢及弯筋连接件的设置方式如图5.2-1所示。
http://w热方甸toto内方率let
a.栓钉连接件b.槽钢连接件
c.弯筋连接件
图5.2-1连接件的形式及布置方向总说明
图集号
审核张煜3校对赵建国退建设计季小莲页05SG522
表5.2-1组合梁设计原则
设计原则
施！钢梁下若无临时支撑，混凝土硬结前的材料重量和施工荷载由钢梁承受，钢梁应按GB50017中第3章和第4章的规阶
定进行强度、稳定性及变形验算。钢梁的变形限值取跨度的1/250，且不应超过25mm。施工阶段的荷载（扣除施工荷载）由钢梁承受，使用阶段后增加的荷载由组合梁承受。弹性理论
强度计算
塑性理论
强度计算
变形验算
此时钢梁的应力应考虑两个阶段应力的叠加，组合梁混凝土翼板的应力则只考虑使用阶段所加荷载产生的应力。
两个阶段的荷载（扣除施工荷载）均由组合梁承受。
组合梁的最终变形应考虑施工阶段永久荷载产生的钢梁变形与使用阶段组合梁的变形相叠加。
组合梁的挠度限值按永久荷载和可变荷载的标准值设计时不大于跨度的1/250。按可变荷载标准值设计时不大于跨度的1/300。5.3组合梁构造的一般规定及要求5.3.1组合梁截面高跨比宜取1/15~1/20，组合梁截面高度不宜超过2.5hs（hs为钢梁高度），组合梁的截面形式及构造要求见本图集第13页。
5.3.2连续组合梁在中间支座处的负弯矩区的上部纵向钢筋及分布钢筋应按《混凝土结构设计规范》（GB50010）中的有关规定执行。
5.4抗剪连接件设置及构造的具体要求见本图集第17~18页。
5.4.1组合染中来用的栓钉直径有8mm，10mm，13mm，16mm19mm，22mm共6种。其中组合梁翼板采用压型钢板做底模的组合梁用的栓钉直径为/1/3mm，@6mm（19mmet5.4.2栓钉的高度h不应小于其杆径的4倍。当采用压型钢板做底模时，应满足（30+h）5.4.4槽钢连接件的截面不宜大于【12.6。5.5本图集中给出了以下参考表格附表1：单排圆柱头栓钉每延米抗剪承载力设计值附表2：单排弯起钢筋每延米抗剪承载力设计值总说明
图集号
审核张煜319校对赵建国汽建国设计季小莲进页
05SG522
附表3：单个热轧普通槽钢抗剪承载力设计值附表4：完全抗剪连接组合梁一个剪跨区内所需圆柱头栓钉个数
附表5：组合梁极限抗弯承载力
6.组合楼板的设计及构造要求
6.1组合楼板分为非组合板和组合板组合板是指压型钢板除用作浇筑混凝土的永久性模板外还充当板底受拉钢筋的现浇混凝土楼(屋面)板非组合板是指压型钢板仅作为混凝土楼板的永久性模板，不考虑参与结构受力的现浇混凝土楼（屋面）板。6.2组合楼板中采用的压型钢板的形式有开口型板、缩口型板和闭口型板，如图6.2-1所示。a.缩口板
c.光面开口板
b.闭口板
d.带压痕开口板
图6.2-1压型钢板组合楼板的基本形式6.3组合楼板中压型钢板的选型要求6.3.1对非组合板的压型钢板选材不要求采用特殊波槽、压痕的板型或采取其它构造措施。6.3.2对组合板压型钢板选材宜采用带有特殊波槽、压痕的开口板、缩口板及闭口板。
6.3.3压型钢板各局部板件的宽厚比应满足表6.3-1的要求：
≤60t
边加动助
≤500t
≤60t
自由边
中间加劲肋
这ht考壁额板被厚www.totod.net表6.3-1板件的最大宽厚比
压型钢板
两边支承（不论是否
受压翼缘板件
有中间加劲肋）
一边支承，一边卷边
一边支承，一边自由
无加劲肋
总说明
最大宽厚比
图集号
审核张煌2校对赵建国建国设计季小莲社页
05SG522
6.3.4压型钢板尺寸的充允许偏差应满足《钢一混凝土组合楼盖设计与施工规程》（YB9238）中第6.1.6条中的规定。6.4组合楼板的设计原则
组合楼板应对施工阶段和使用阶段的两个阶段分别进行设计。应遵守《高层民用建筑钢结构技术规程》（JGJ99）中第7.1.7条~第7.1.12条中的规定进行。设计原则见表6.4-1。
6.5组合楼板的设计与构造要求
组合楼板的形状应满足以下要求（见图6.5-1)。6.5.13
bw≥50mm
0．缩口或闭口型板
bw≥50mm
b.开口型板
图6.5-1对组合楼板截面形状的要求1）浇注混凝土的凸肋平均宽度（b）不应小于50mm。对缩口型或闭合型压型钢板，按上槽口宽度取值：当槽内放置栓钉连接件时，压型钢板总高（包括压痕）不应超过80mm。表6.4-1组合楼板设计原则
设计原则
1）组合楼板中对作为混凝土底模的压型钢板按弹性方法进行强度和变形验算。
2）计算时应考虑临时支撑的影响。但考虑到下料的施
不利情况，也可按两跨连续板或单跨简支板进行计算。
3）永久荷载为组合楼板自重。当压型钢板变形W大于20mm时，在全跨应增加0.7w厚的混凝土均布荷载或增设临时支撑。可变荷载为施工荷载和其它附加荷载，施工荷载应不小于1.50kN/m4D压型钢板的挠度限值可取M80（边齿板跨度）。1)非组合板按钢筋混凝土楼板的设计方法进行设计。2)组合板应验算正截面抗弯承载力，纵向抗剪承载力，斜截面抗剪力。当有较大集中荷载作用时尚应进行局部荷载作用下的抗冲切承载力的验算。挠度不应超过1/360（1为板跨度）负弯矩区的最大裂缝宽度不应超过下列值：在正常环境下：3≤0.3mm
在室内高湿度环境和室外时：3≤0.2mm总说明
审核张煜双逗校对赵建国选建园设计季小莲图集号
05SG522
2）组合楼板的总厚度（板肋以上混凝土厚度hei+压型钢板高度h。）不应小于90mm，压型钢板板肋以上的混凝土厚度hel不应小于50mm，同时兼顾设备管道的要求。6.5.2混凝土强度等级不宜低于C25。6.5.3混凝土的粗骨料最大粒径不应超过以下数值中的较小值：0.4hel，b/3及30mm
6.5.4组合楼板在钢梁、混凝土梁或剪力（砖）墙上的支承长度要求见图6.5-2。
a.支撑于钢梁上
b.支撑于混凝土或硼体上
≥755
图6.5-2组合楼板的支承长度要求6.6组合楼板端部应设置栓钉锚固件，栓钉应设置在端支座的压型钢板凹肋处，穿透压型钢板并焊牢于钢梁上。栓钉直径按下列规定采用：
板跨<3m：
栓钉直径宜取13mm~16mm
3m≤板跨≤6m：栓钉直径宜取16mm~19mm板跨>6m：
栓钉直径宜取19mm
6.7组合楼板的配筋要求：
6.7.1.非组合板应按钢筋混凝土楼板设置钢筋，每肋中不应少于根钢筋，且直径>8mm。
6.7.2组合板在下列情况下应配置钢筋：1）采用光面开口压型钢板时，宜在剪跨区沿横向布置Φ6@150~300的横向钢筋，并与压型钢板上翼缘焊接当为均布荷载时，剪跨区取板两端以4的范围，1为板的跨度。
2）当防火等级较高时，配置附加纵向受拉钢筋。3）在连续组合板或悬臂组合板的负弯矩区段内于板的上部沿板跨方向配置支座负钢筋。
4）在较大集中荷载区段和孔洞周围配置分布钢筋（见本图集第25~26页）。
6.7.3当连续组合板按简支板设计时应配置抗裂缝钢筋（见本图集第27页）。
6.7.4简支板与连续板支座处的负弯矩钢筋及构造配筋均总说明
审核张煜3校对赵建国建设计季小莲李。等图集号
05SG522
应满足《混凝土结构设计规范》GB50010中的有关规定。6.7.5组合板受力钢筋的保护层厚度见表6.7-1。表6.7-1组合板受力钢筋的保护层厚度环境等级
一类环境
二a类环境下载标准就来标准下载网
保护层厚度(mm）
受力钢筋
非受力钢筋
6.7.6受力钢筋的锚固，搭接长度以及保护层厚度等应遵守《混凝土结构设计规范》CB50010中的有关规定。受拉钢筋的锚固长度见表6.7-2。
表6.7-2受拉钢筋的锚固长度
HPB235
HRB335
注：d为钢筋的公称直径，
6.8组合楼板的施工要求应遵守《钢-混凝土组合楼盖结构设计与施工规程》YB9238和《混凝土结构工程施工质量验收规范》GB50204中的有关规定进行。6.9对组合板的防火要求
组合板的耐火等级应根据《高层民用建筑设计防火规范》(GB50045)中的有关条文确定
6.9.1楼板的耐火极限见表6.9-1表6.9-1楼板的耐火极限（小时）耐火等级
耐火极限
6.9.2非组合板可不考虑压型钢板的防火要求。四级
6.9.3组合板当耐火极限为1.5小时时的厚度不能满足图6.9-1中的要求时，应采用相应的防火保护措施http:/
/www.totod.net
厂保护层
保护层
耐火极限为1.5小时时的组合板构造要求总说明
审核张煜校对赵建国建国设讯季小莲季图集号
05SG522
